[1]Программно-аппаратный тренажер комплексной аппаратной связи МП-2ИМ (ПАТ КАС МП-2ИМ) предназначен для обучения принципам работы каждого члена экипажа комплексной аппаратной связи МП-2ИМ в отдельности, обучения совместной работе членов экипажа МП-2ИМ, а также обеспечения совместной работы с комплексом учебно-тренировочных средств (КУТС) в общем 3D пространстве и в части речевого обмена.
[2]Известно изобретение Программно-аппаратный тренажер аппаратуры внутренней связи коммутации и управления (ПАТ АВСКУ) заявка №2014127133 от 03.07.2014.
[3]Известна полезная модель Программно-аппаратный тренажер радиостанции Р-168-25У-2, патент RU №152896, заявка №2014134272 от 21.08.2014.
[4]Известна полезная модель Программно-аппаратный тренажер радиостанции Р-168-5УН-2 патент RU №152894, заявка №2014134274 от 21.08.2014.
[5]Известна полезная модель Программно-аппаратный тренажер радиостанции Р-168Т-100У-2 патент №161047, заявка №2015127400 от 08.07.2015.
[6]Известна полезная модель Программно-аппаратный тренажер радиостанции Р-168-100КА патент №161176, заявка №2015127405 от 08.07.2015.
[7]Известна полезная модель Программно-аппаратный тренажер управления взаимодействия и связи БТР-82А патент №157195, заявка №2015127398 от 08.07.2015.
[8]Наиболее близким к заявленному изобретению по технической сущности является полезная модель тренажер экипажа боевой машины, патент RU №89745, заявка №2009125788 от 06.07.2009, содержащий рабочее место наводчика, рабочее место командира, рабочее место инструктора и аппаратно-программный комплекс с вычислителем для управления процессом обучения, вычислителем для формирования визуальной обстановки наводчика и вычислителем для формирования визуальной обстановки командира, отличающийся тем, что он дополнительно снабжен рабочим местом механика-водителя и автоматизированной обучающей системой, при этом аппаратно-програмный комплекс дополнительно снабжен вычислителем для формирования визуальной обстановки механика-водителя. Рабочее место механика-водителя содержит блок управления, связанный с имитаторами пульта ручного управления, блока связи и прибора наблюдения. Автоматизированная обучающая система выполнена в виде цифрового вычислителя, выход которого соединен со входом видеопроектора, и проекционного экрана. Цифровой вычислитель выполнен в виде устройства ввода информации, выход которого соединен со входом системного блока, выход которого соединен со входом устройства отображения информации. Вычислитель для управления процессом обучения дополнительно снабжен видеомонитором для отображения визуальной обстановки.
[9]Недостатком известных устройств является невозможность обучения принципам работы членов экипажа комплексной аппаратной связи МП-2ИМ. Они обеспечивают обучение принципам работы с другими объектами.
[10]Программно-аппаратный тренажер (ПАТ) комплексной аппаратной связи МП-2ИМ (ПАТ КАС МП-2ИМ) обеспечивает:
[11]- внешнее и функциональное соответствие рабочих мест водителя-механика, начальника аппаратной в движении, начальника аппаратной, механика-радиста, механика шифровальной аппаратуры связи (ШАС) рабочим местам в реальном изделии «комплексная аппаратная связи МП-2ИМ»;
[12]- снятие ограничения по размещению ПАТ относительно реальной комплексной аппаратной МП-2ИМ;
[13]- дешевый и быстрый ремонт;
[14]- возможность работы с проводными цифровыми сетями.
[15]Техническим результатом является внешнее и функциональное соответствие рабочих мест механика-водителя, начальника аппаратной в движении, начальника аппаратной, механика-радиста, механика шифровальной аппаратуры связи (ШАС) рабочим местам в реальной машине комплексной аппаратной связи МП-2ИМ.
[16]Технический результат достигается тем, что в Программно-аппаратный тренажер комплексной аппаратной связи МП-2ИМ, содержащий корпус в виде имитации шасси реальной машины, в котором расположены рабочее место механика-водителя, рабочее место начальника аппаратной и автоматизированная обучающая система, дополнительно введено место начальника аппаратной в движении, место механика-радиста и механика ШАС, органы управления движением ПАТ КАС МП-2ИМ; блок управления спидометром и тахометром; программно-аппаратный тренажер радиостанции Р-168-25У-2 (ПАТ Р-168-25У-2); программно-аппаратный тренажер радиостанции Р-168-5УВ (ПАТ Р-168-5УВ); имитатор изделия аппаратуры шифрования телефонной информации Т-231-2А-4, состоящий из имитатора шифратора и имитатора блока коммутации; имитатор изделия аппаратуры шифрования телефонной информации Т-231-2А-6, содержащий имитатор шифратора и имитатор устройства выборочной служебной связи; имитатор изделия аппаратуры шифрования телефонной информации Т-231-03-2, содержащий имитатор шифратора и имитатор устройства преобразования сигнала; имитатор изделия аппаратуры шифрования телефонной информации Т-231-3, содержащий имитатор шифратора и имитатор модуля отображения информации пульта управления; три имитатора блока модуля сопряжения коммутации каналов связи МС6, содержащих ячейку управления устройствами ввода и индикацией; четыре кнопки тактовых и десять светодиодов; четыре имитатора блока шлюзомаршрутизации БШМ, содержащие ячейку индикации и сбора информации, светодиод и восемь светодиодов мигающих; шесть имитаторов блока коммутации БКБП, содержащих ячейку индикации и сбора информации и десять светодиодов; имитатор устройства для обработки телеграфных сообщений (блок Ручей), состоящий из двух ячеек индикации и сбора информации и четырех тумблеров; два имитатора блока управления и индикации пультов управления должностного лица; два имитатора блока управления и индикации пультов управления радиста; имитатор блока громкоговорителя; четыре имитатора нагрудного переключателя; четыре имитатора гарнитуры с высокой шумоизоляцией; система визуализации внешнего пространства; имитатор блока предохранителей, состоящий из ячейки индикации и сбора информации и десяти тумблеров; имитатор пульта управления дизель-генераторной установки ПУ-4, содержащий ячейку индикации и сбора информации, амперметр, два тумблера, кнопку, переключатель галетный и три светодиода; два имитатора пульта управления антенной ПУ-3, содержащих ячейку индикации и сбора информации, тумблер, три светодиода и переключатель галетный; четыре имитатора блока модуля сопряжения МС5, содержащих ячейку индикации и сбора информации и четыре светодиода; имитатор ввода антенного ВА2, содержащий ячейку индикации и сбора информации, четыре информационных разъема и четыре высокочастотных разъема; имитатор аппаратуры передачи данных, содержащий ячейку индикации и сбора информации и светодиод; программно-аппаратный тренажер радиостанции Р-168МРА; имитатор коммутатора антенного КА-15, содержащий ячейку индикации и сбора информации, переключатель галетный и пять светодиодов, имитатор пульта коммутатора батарей ПУ КБ; содержащий ячейка индикации и сбора информации, тумблер и светодиод; имитатор блока распределения управления БР-У, содержащий ячейку индикации и сбора информации, амперметр, два тумблера, два переключателя галетных и восемнадцать светодиодов; имитатор блока распределения подключения потребителей БР-М, состоящий из ячейки индикации и сбора информации, восемь тумблеров и четырнадцать светодиодов; имитатор пульта сетевого контроля индикации и сигнализации выхода за пределы нормы фазных напряжений ПС-MA, содержащий ячейку индикации и сбора информации, семисегментный индикатор, переключатель галетный, три микротумблера, три кнопки, четыре светодиода и зуммер; имитатор устройства преобразования сигналов АТ-3102 (изделие АТ-3102), состоящий из ячейки управления клавиатурой с единичными индикаторами, звуковой карты, жидкокристаллического индикатора, зуммера, восьми тактовых кнопок, светодиода и тумблера; двух имитаторов модуля сопряжения МС4, содержащих ячейку индикации и сбора информации и микротумблер; имитатор механизма подъема антенны, а также ноутбук, имитирующий изделие ЕС 1866.
[17]Система визуализации внешнего пространства соединена:
[18]- посредством общей сети по интерфейсу «ETHERNET» с программно-аппаратным тренажером радиостанции Р-168-25У-2, программно-аппаратным тренажером радиостанции Р-168-5УВ и ноутбуком;
[19]- по интерфейсу «USB» с органами управления движением, блоком управления спидометром и тахометром, имитатором устройства преобразования сигналов АТ-3102, имитатором изделия аппаратуры шифрования телефонной информации Т-231-2А-4, имитатором изделия аппаратуры шифрования телефонной информации Т-231-2А-6, имитатором изделия аппаратуры шифрования телефонной информации Т-231-03-2, имитатором изделия аппаратуры шифрования телефонной информации Т-231-3, имитаторами блока управления и индикации пультов управления пультов управления должностного лица и имитаторами блока управления и индикации пультов управления радиста;
[20]- через переходник «RS-485-USB» с имитаторами модуля сопряжения коммутации каналов связи МС6, имитаторами блока шлюзомаршрутизации БШМ, имитаторами блока коммутации БКБП, имитатором блока Ручей, имитатором блока предохранителей, имитатором пульта управления дизель-генераторной установки ПУ-4, имитаторами пульта управления антенной ПУ-3, имитаторами модуля сопряжения МС5, имитатором ввода антенного ВА2, имитатором аппаратуры передачи данных, программно-аппаратным тренажером радиостанции Р-168МРА, имитатором коммутатора антенного КА-15, имитатором пульта коммутатора батарей ПУ КБ, имитатором блока распределения управления БР-У, имитатором блока распределения подключения потребителя БР-М, имитатором пульта сетевого контроля индикации и сигнализации выхода за пределы нормы фазных напряжений ПС-MA, имитатором модуля сопряжения МС4 и имитатором механизма подъема антенны, которые, в свою очередь, соединены между собой посредством общей сети по интерфейсу «RS-485».
[21]Имитаторы нагрудного переключателя и имитаторы гарнитуры с высокой шумоизоляцией соединены с имитаторами блока управления и индикации пульта управления должностного лица и имитаторами блока управления и индикации пульта управления радиста для имитации ведения переговоров как в реальной комплексной аппаратной связи МП-2ИМ.
[22]Имитатор громкоговорителя соединен с одним из имитаторов блока управления и индикации пульта управления должностного лица.

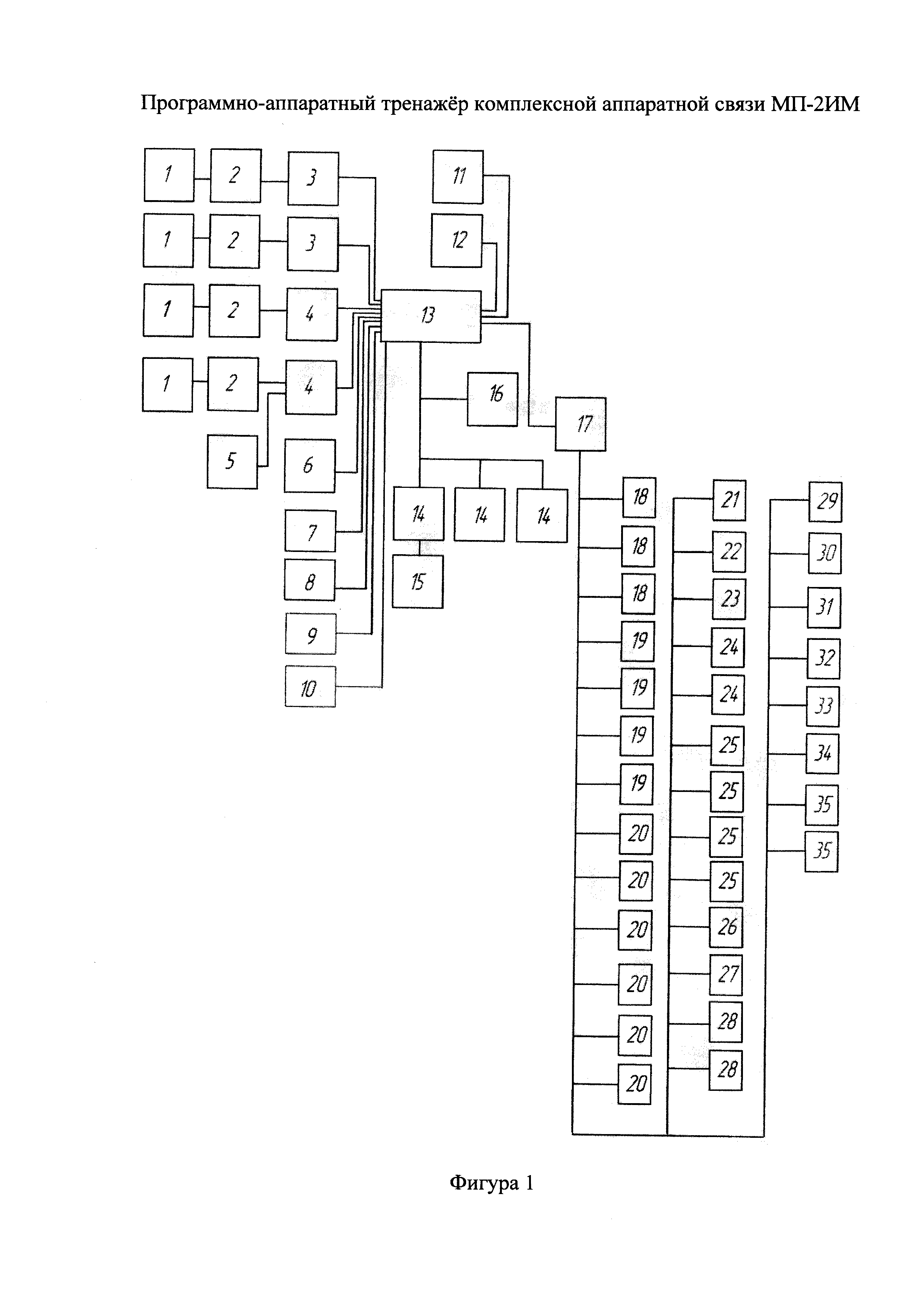

[23]На фигуре 1 представлена структурная схема Программно-аппаратного тренажера комплексной аппаратной связи МП-2ИМ, где
[24]1. Имитатор гарнитуры с высокой шумоизоляцией - 4 шт.;
[25]2. Имитатор нагрудного переключателя - 4 шт.;
[26]3. Имитатор блока управления и индикации пульта управления радиста - 2 шт.;
[27]4. Имитатор блока управления и индикации пульта управления должностного лица - 2 шт.;
[28]5. Имитатор блока громкоговорителя;
[29]6. Имитатор устройства преобразования сигналов АТ-3102 (изделие АТ-3102);
[30]7. Имитатор аппаратуры шифрования телефонной информации Т-231-2А-4;
[31]8. Имитатор аппаратуры шифрования телефонной информации Т-231-2А-6;
[32]9. Имитатор аппаратуры шифрования телефонной информации Т-231-03-2;
[33]10. Имитатор аппаратуры шифрования телефонной информации Т-231-3;
[34]11. Органы управления движением ПАТ КАС МП-2ИМ;
[35]12. Блок управления спидометром и тахометром;
[36]13. Система визуализации внешнего пространства;
[38]15. Программно-аппаратный тренажер радиостанции Р-168-25У-2;
[39]16. Программно-аппаратный тренажер радиостанции Р-168-5УВ;
[40]17. Переходник "RS-485-USB";
[41]18. Имитатор модуля сопряжения коммутации каналов связи МС6 - 3 шт.;
[42]19. Имитатор блока шлюзомаршрутизации БШМ - 4 шт.;
[43]20. Имитатор блока коммутации БКБП - 6 шт.;
[44]21. Имитатор устройства для обработки телеграфных сообщений (блок Ручей);
[45]22. Имитатор блока предохранителей;
[46]23. Имитатор пульта управления дизель-генераторной установки ГТУ-4;
[47]24. Имитатор пульта управления антенной ГТУ-3 - 2 шт.;
[48]25. Имитатор модуля сопряжения МС5 - 4 шт.;
[49]26. Имитатор ввода антенного ВА2;
[50]27. Имитатор аппаратуры передачи данных;
[51]28. Программно-аппаратный тренажер радиостанции Р-168МРА - 2 шт.;
[52]29. Имитатор пульта коммутатора батарей ПУ КБ;
[53]30. Имитатор коммутатора антенного КА-15;
[54]31. Имитатор блока распределения управления БР-У;
[55]32. Имитатор блока распределения подключения потребителей БР-М;
[56]33. Имитатор пульта сетевого контроля индикации и сигнализации выхода за пределы нормы фазных напряжений ПС-МА;
[57]34. Имитатор модуля сопряжения МС4;
[58]35. Имитатор механизма подъема антенны.
[59]Программно-аппаратный тренажер комплексной аппаратной связи МП-2ИМ состоит из корпуса, выполненного в виде имитации шасси реальной машины МП-2ИМ, и содержит рабочее место механика-водителя, начальника аппаратной связи, начальника аппаратной связи в движении, механика-радиста и механика ШАС.
[60]На рабочем месте механика-водителя размещены: имитатор гарнитуры с высокой шумоизоляцией (1), имитатор нагрудного переключателя (2), органы управления движением (11) ПАТ КАС МП-2ИМ, блок управления спидометром и тахометром (12) и имитатор пульта управления дизель-генераторной установки ПУ-4 (23).
[61]На рабочем месте начальника аппаратной связи расположены: имитатор гарнитуры с высокой шумоизоляцией (1), имитатор нагрудного переключателя (2), один из имитаторов блока управления и индикации пульта управления должностного лица (4) и ноутбук (14).
[62]На рабочем месте начальника аппаратной связи в движении расположены: имитатор гарнитуры с высокой шумоизоляцией (1), имитатор нагрудного переключателя (2), второй имитатор блока управления и индикации пульта управления должностного лица (4), имитатор блока управления и индикации пульта управления радиста (3), имитатор пульта управления антенной ПУ-3 (24), имитатор коммутатора антенного КА-15 (30).
[63]На рабочем месте механика-радиста расположены: имитатор гарнитуры с высокой шумоизоляцией (1), имитатор нагрудного переключателя (2), имитатор блока управления и индикации пульта управления радиста (3), ноутбук (14), программно-аппаратный тренажер радиостанции Р-168-25У-2 (ПАТ Р-168-25У-2) (15), программно-аппаратный тренажер радиостанции Р-168-5УВ (ПАТ Р-168-5УВ) (16), имитатор устройства для обработки телеграфных сообщений (блок Ручей) (21), имитатор блока предохранителей (22), два программно-аппаратных тренажера радиостанции Р-168МРА (28), имитатор пульта коммутатора батарей ПУ КБ (29) имитатор блока распределения управления БР-У (31), имитатор блока распределения подключения потребителей БР-М (32), имитатор пульта сетевого контроля индикации и сигнализации выхода за пределы нормы фазных напряжений ПС-МА (33).
[64]На рабочем месте механика ШАС расположены: имитатор гарнитуры с высокой шумоизоляцией (1), имитатор нагрудного переключателя (2), имитатор устройства преобразования сигналов АТ-3102 (6), имитатор изделия аппаратуры шифрования телефонной информации Т-231-2А-4 (7), имитатор изделия аппаратуры шифрования телефонной информации Т-231-2А-6 (8), имитатор изделия аппаратуры шифрования телефонной информации Т-231-03-2 (9), имитатор изделия аппаратуры шифрования телефонной информации Т-231-3 (10), ноутбук (14), имитатор аппаратуры передачи данных (27).
[65]В общедоступных для всех членов экипажа местах, как и в реальной аппаратной связи, расположены: имитатор блока громкоговорителя (5), система визуализации внешнего пространства (13), имитатор модуля сопряжения коммутации каналов связи МС6 (18), три имитатора блока шлюзомаршрутизации (БШМ) (19), четыре имитатора блока коммутации (БКБП) (20), имитатор модуля сопряжения МС5 (25), имитатор модуля сопряжения МС4 (34).
[66]Снаружи на корпусе расположены: имитатор ввода антенного ВА2 (26) и имитатор механизма подъема антенны (35).
[67]Органы управления движением (11) и блок управления спидометром и тахометром (12) подключены к системе визуализации внешнего пространства (13). Система визуализации внешнего пространства (13), ПАТ Р-168-25У-2 (15), ПАТ Р-168-5УВ (16) и ноутбук (14) соединены посредством общей сети по интерфейсу «ETHERNET». Имитатор изделия АТ-3102 (6), имитаторы аппаратуры шифрования телефонной информации Т-231-2А-4 (7), Т-231-2А-6 (8), Т-231-03-2 (9), Т-231-3 (10), имитаторы блока управления и индикации пультов управления должностного лица (4) и имитаторы блока управления и индикации пультов управления радиста (3) соединены с системой визуализации внешнего пространства (13). Имитаторы нагрудного переключателя (2), имитаторы гарнитуры с высокой шумоизоляцией (1) подключены к имитаторам блока управления и индикации пультов управления пультов управления должностного лица (4) и имитаторам блока управления и индикации пультов управления радиста (3). Имитатор громкоговорителя (5) подключен к имитаторам блока управления и индикации пультов управления пульта управления должностного лица (4). Имитатор блока предохранителей (22), имитатор пульта управления дизель-генераторной установки ПУ-4 (23), имитатор пульта управления антенной ПУ-3 (24), имитаторы модуля сопряжения МС5 (25), ПАТ радиостанции Р-168МРА (28), имитатор аппаратуры передачи данных (27), имитатор коммутатора антенного КА15 (30), имитатор пульта коммутатора батарей ПУ КБ (29), имитатор блока шлюзомаршрутизации БШМ (19), имитатор блока коммутации БКБП (20), имитатор блока распределения управления БР-У (31), имитатор блока распределения подключения потребителей БР-М (32), имитатор контроля индикации и сигнализации выхода за пределы нормы фазных напряжений ПС-МА (33), имитатор устройства для обработки телеграфных сообщений (блок Ручей) (21), имитатор модуля сопряжения коммутации каналов связи МС6 (18), имитатор модуля сопряжения МС4 (34), имитатор ввода антенного ВА2 (26), имитатор механизма подъема антенны (35) соединены посредством общей сети по интерфейсу «RS-485» и через переходник «RS-485-USB» (17) подключены к системе визуализации внешнего пространства (13).
[68]Программно-аппаратный тренажер комплексно-аппаратной связи МП-2ИМ создается из листов стали, стальных труб, листов полипропилена, уголков алюминиевых и деталей реальных радиостанции Р-168-25У-2, Р-168-МРА, Р-168-5УВ и реальных корпусов блоков комплекса аппаратуры внутренней связи коммутации и управления (АВСКУ).
