патент
№ RU 2417745
МПК A61B5/055

МАГНИТНО-РЕЗОНАНСНЫЙ СКАНЕР ДЛЯ ОРТОПЕДИЧЕСКОГО МАГНИТНОГО ТОМОГРАФА

Авторы:
Мишкинис Александр Борисович
Правообладатель:
Все (2)
Номер заявки
2010102988/14
Дата подачи заявки
01.02.2010
Опубликовано
10.05.2011
Страна
RU
Дата приоритета
13.06.2024
Номер приоритета
Страна приоритета
Как управлять
интеллектуальной собственностью
Иллюстрации
2
Реферат

Изобретение относится к медицинской технике, а именно ортопедическому магнитно-резонансному томографу. Томограф содержит блок источников питания градиентных катушек, высокочастотный передатчик, операционный компьютер, спектрометр, малошумящий усилитель, передающую и приемную радиочастотные катушки. При этом выходы спектрометра соединены со входами источников питания градиентных катушек и входом высокочастотного передатчика, а вход - с выходом малошумящего усилителя, вход которого соединен с выходом приемной радиочастотной катушки. Вход передающей радиочастотной катушки соединен с выходом высокочастотного передатчика. Кроме того, спектрометр выполнен в виде платы сигнального процессора, платы цифроаналогового преобразователя градиентов и радиочастотной платы, размещаемых в системном блоке операционного компьютера. Управляющий вход высокочастотного передатчика соединен с цифровым выходом платы сигнального процессора. Приемная часть радиочастотной платы содержит кварцевый генератор, аналогово-цифровой преобразователь. Передающая часть радиочастотной платы содержит цифровой синтезатор, модулятор и смеситель, второй вход которого соединен с кварцевым генератором, а выход - со входом высокочастотного передатчика. При этом передающая и приемная радиочастотные катушки совмещены в одной приемопередающей катушке, снабженной схемой переключения с передачи на прием и обратно. Использование изобретения повышает работу МРТ и расширяет эксплуатационные возможности томографа. 1 з.п. ф-лы, 2 ил.

Формула изобретения

1. Ортопедический магнитно-резонансный томограф, содержащий блок источников питания градиентных катушек, высокочастотный передатчик, операционный компьютер, спектрометр, малошумящий усилитель, передающую и приемную радиочастотные катушки, при этом выходы спектрометра соединены со входами источников питания градиентных катушек и входом высокочастотного передатчика, а вход - с выходом малошумящего усилителя, вход которого соединен с выходом приемной радиочастотной катушки, а вход передающей радиочастотной катушки соединен с выходом высокочастотного передатчика, отличающийся тем, что спектрометр выполнен в виде трех печатных плат - платы сигнального процессора, платы цифроаналогового преобразователя градиентов и радиочастотной платы, размещаемых в системном блоке операционного компьютера, управляющий вход высокочастотного передатчика соединен с цифровым выходом платы сигнального процессора, приемная часть радиочастотной платы содержит кварцевый генератор, соединенный со схемой понижения частоты, аналогово-цифровой преобразователь с частотой оцифровки f>fв/4, где fв - частота высшей гармоники выходного сигнала схемы понижения частоты, а передающая часть радиочастотной платы содержит цифровой синтезатор с возможностью модуляции по фазе и частоте, модулятор и смеситель, второй вход которого соединен с кварцевым генератором, а выход - со входом высокочастотного передатчика, при этом передающая и приемная радиочастотные катушки совмещены в одной приемопередающей катушке, снабженной схемой переключения с передачи на прием и обратно.
2. Томограф по п.1, отличающийся тем, что второй цифровой выход платы сигнального процессора соединен с его цифровым входом через резистор и конденсатор, смонтированный в схеме радиочастотной катушки.

Описание

Предлагаемое изобретение предназначено для использования в медицине, а именно в ортопедической, травматологической и хирургической практике, и позволяет получать изображения суставов, мягких тканей и костей конечностей на основе ядерно-магнитного резонанса.

Известен магнитно-резонансный томограф (МРТ) открытого типа для обследования конечностей MAGNETOM С фирмы «SIEMENS», содержащий магнитно-резонансный сканер (www.medial.siemens.com) [1].

Основным недостатком известного МРТ [1] является очень большая масса постоянного магнита 16 тонн, что затрудняет установку аппарата в клинике и существенно удорожает изделие.

Известен также магнитно-резонансный сканер к МРТ для обследования конечностей, содержащий передающую и приемную радиочастотные катушки, соединенные соответственно с высокочастотным передатчиком и приемником диагностического сигнала, подключенным к компьютеру. В состав устройства входит ложе для обследуемой ноги в форме сапога из магнито- и электроизоляционного материала, на котором навиты радиочастотные катушки, блок электроники и пульт управления (патент RU №2192165, Кл. А61В 5/055) [2].

Известный МРТ [2] предназначен для исследования голеностопного сустава и пятки ноги пациента; на нем невозможно получать изображения коленного и локтевого суставов, что ограничивает сферу применения устройства [2].

Наиболее близким по конструкции к заявляемому объекту является магнитно-резонансный сканер к томографу Artoscan-C, содержащий блок источников питания градиентных катушек, высокочастотный передатчик, операционный компьютер, спектрометр, малошумящий усилитель, передающую и приемную радиочастотные катушки, причем выходы спектрометра соединены со входами источников питания градиентных катушек и входом высокочастотного передатчика, а вход - с выходом малошумящего усилителя, вход которого соединен с выходом приемной радиочастотной катушки, а вход передающей радиочастотной катушки соединен с выходом передатчика ("Artoscan-C et al. Dedicated MRI Systems " 03.04.2004, www.esaote.comhttps://searchplatform.rospatent.gov.ru/patsearch/v0.2/media/des /Cfs…[3]).

Данное устройство [3] выбрано нами в качестве прототипа.

Магнитно-резонансный сканер, выбранный нами в качестве прототипа, строго рассчитан на определенную напряженность магнитного поля. Небольшое изменение напряженности рабочего магнитного поля, вызванное например внешней помехой, может привести к нарушению работы сканера и МРТ в целом.

Целью настоящего изобретения является расширение эксплуатационных возможностей сканера и повышение надежности работы МРТ.

Данная цель достигается тем, что в магнитно-резонансном сканере для ортопедического магнитного томографа, содержащем блок источников питания градиентных катушек, высокочастотный передатчик, операционный компьютер, спектрометр, малошумящий усилитель, передающую и приемную радиочастотные катушки, причем выходы спектрометра соединены со входами источников питания градиентных катушек и входом высокочастотного передатчика, а вход - с выходом малошумящего усилителя, вход которого соединен с выходом приемной радиочастотной катушки, а вход передающей радиочастотной катушки соединен с выходом передатчика, спектрометр выполнен в виде трех печатных плат - платы сигнального процессора, платы цифроаналогового преобразователя градиентов и радиочастотной платы, размещаемых в системном блоке операционного компьютера, управляющий вход передатчика соединен с цифровым выходом платы сигнального процессора, приемная часть радиочастотной платы содержит кварцевый генератор, соединенный со схемой понижения частоты, аналогово-цифровой преобразователь с частотой оцифровки f>fв/4, где fв - частота высшей гармоники выходного сигнала схемы понижения частоты, а передающая часть радиочастотной платы содержит цифровой синтезатор с возможностью модуляции по фазе и частоте, модулятор и смеситель, второй вход которого соединен с кварцевым генератором, а выход - со входом высокочастотного передатчика, при этом передающая и приемная радиочастотная катушка совмещены в одной приемопередающей катушке, снабженной схемой переключения с передачи на прием и обратно.

В дальнейшем изобретение поясняется чертежами и описанием к ним.

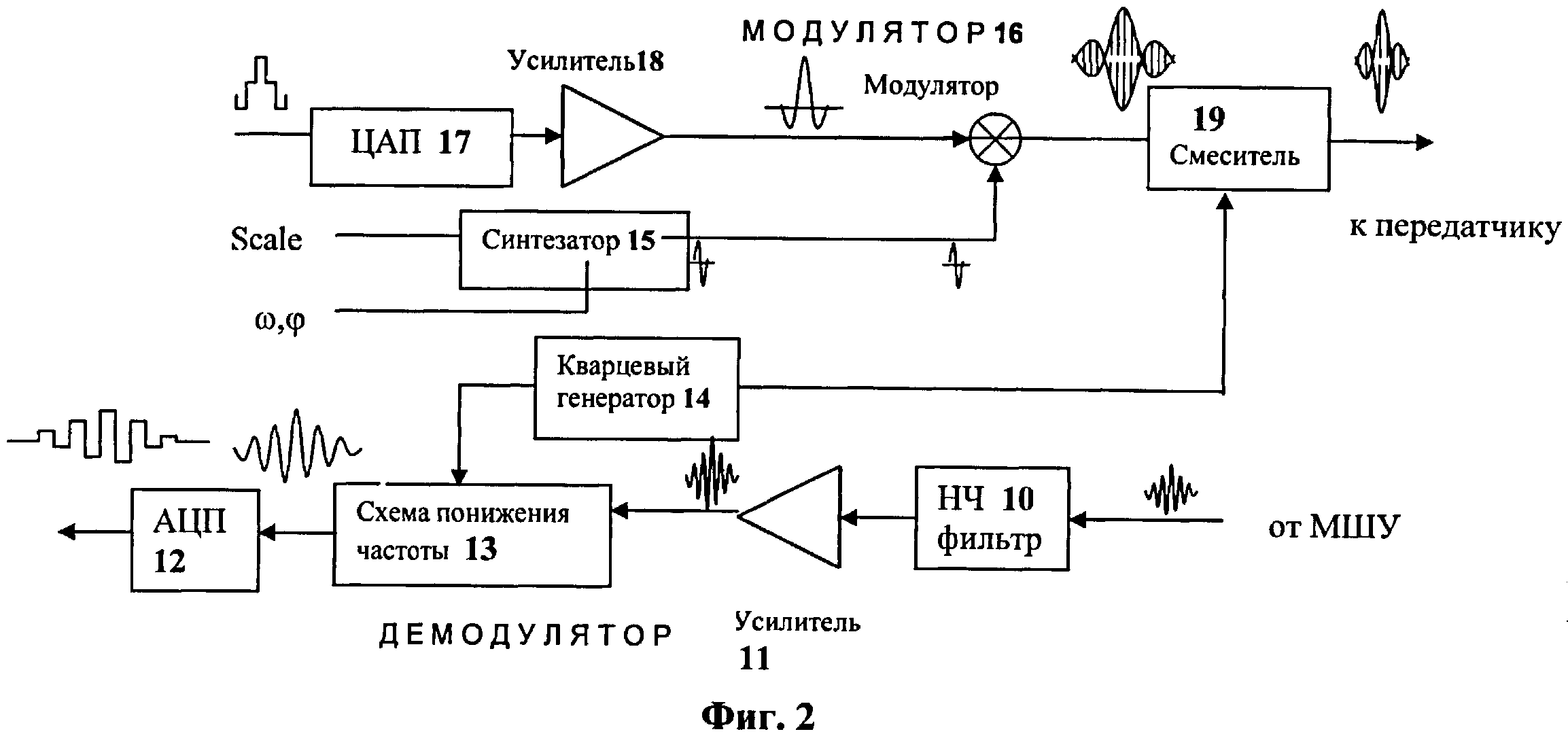

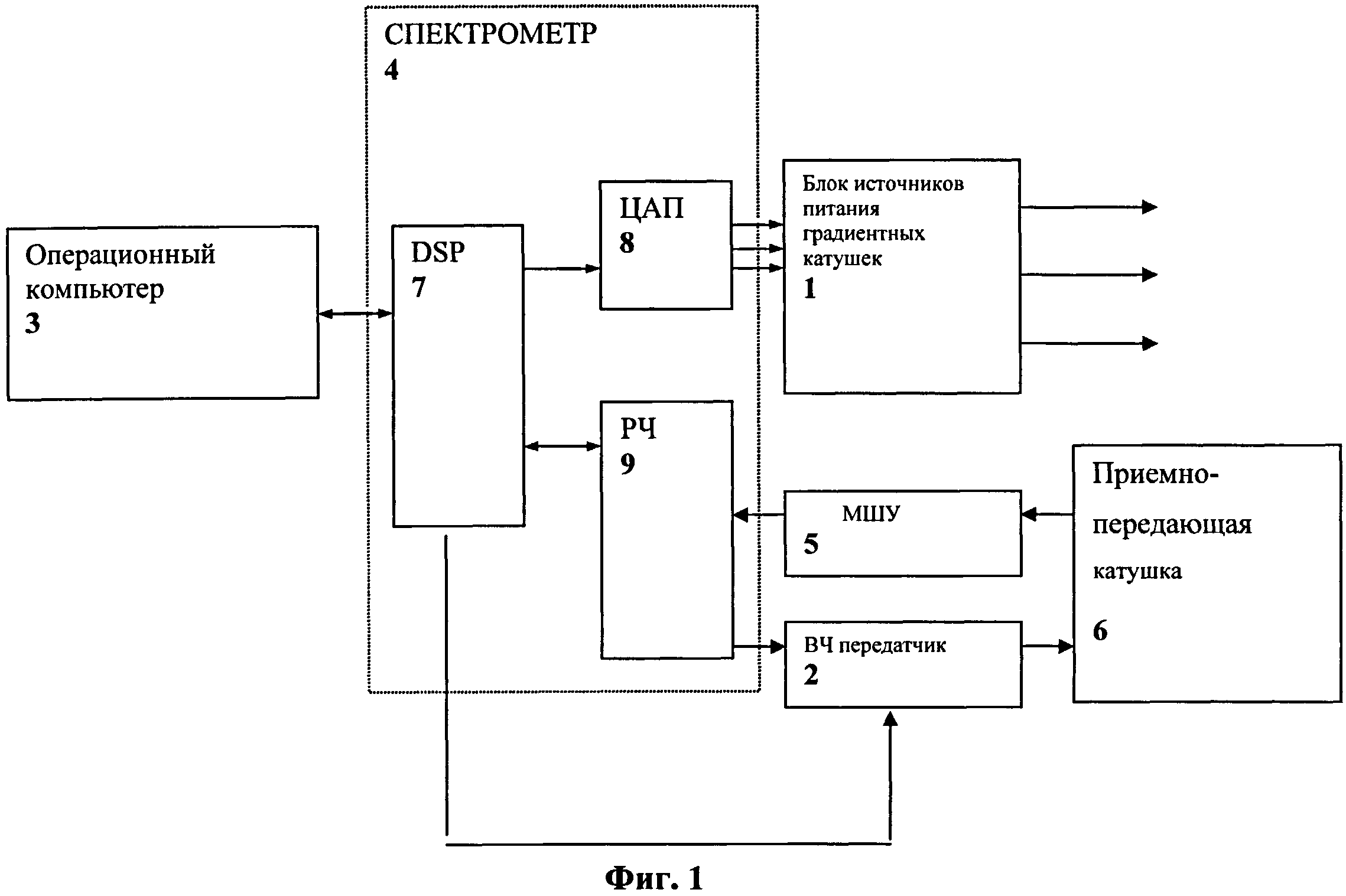

На фиг.1 приведена блок-схема сканера, а на фиг.2 - функциональная схема платы радиочастотного спектрометра, входящего в сканер.

Магнитно-резонансный сканер для ортопедического магнитного томографа содержит блок источников питания 1 градиентных катушек, высокочастотный передатчик 2, операционный компьютер 3, спектрометр 4, малошумящий усилитель (МШУ) 5, перемопередающую радиочастотную катушку 6 (фиг.1). Спектрометр 4 выполнен в виде трех печатных плат - платы сигнального процессора DSP 7, платы цифроаналогового (ЦАП) преобразователя 8 и радиочастотной платы (РЧ) 9, размещенных в системном блоке операционного компьютера 3.

Магнитно-резонансный сканер для ортопедического магнитного томографа работает следующим образом.

Операционный компьютер 3 загружает в плату DSP 7 спектрометра 4 временную диаграмму последовательности сканирования (значения выходных каналов спектрометра в дискретные моменты времени) и стартует программу DSP. Программа в соответствии с заданной временной диаграммой формирует цифровую последовательность градиентных импульсов на плату ЦАП 8 спектрометра 4 и цифровые возбуждающие радиоимпульсы на плату РЧ 9 спектрометра. В плате ЦАП 8 цифровые последовательности преобразуются в аналоговые напряжения, поступающие на входы X, Y, Z блока источников питания градиентных катушек. Усиленные градиентные импульсы могут подаваться на градиентные катушки магнитной системы (в состав сканнера не входит) для формирования градиентных магнитных полей по осям X, Y, Z. Плата РЧ 9 спектрометра 4 из цифровых возбуждающих радиоимпульсов формирует аналоговые радиоимпульсы, поступающие для усиления на вход ВЧ-передатчика 2. На управляющий вход передатчика с цифрового порта DSP 7 поступают прямоугольные импульсы напряжения, вырабатываемые синхронно с возбуждающими радиоимпульсами, которые открывают выход передатчика 2 в моменты воздействия радиоимпульсов. Усиленные передатчиком 2 возбуждающие радиоимпульсы поступают в передающую часть радиочастотной катушки 6, находящейся внутри магнитной системы, для возбуждения высокочастотного электромагнитного поля в исследуемом объекте. Отклик объекта на возбуждающий радиоимпульс принимается приемной частью передающей катушки 6, усиливается малошумящим усилителем (МШУ) 5 и поступает на вход РЧ-платы 9 спектрометра 4. На входе РЧ платы 9 сигнал с приемной катушки 6 фильтруется фильтром нижних частот 10 и усиливается входным усилителем 11 (фиг.2). Усиленный сигнал поступает на аналогово-цифровой преобразователь 12 для прямой оцифровки.

Для того чтобы схема РЧ-платы была универсальной и сканнер мог использоваться для магнитных полей различной напряженности и соответственно частоты, в плату РЧ 9 встроена схема понижения частоты 13, работающая следующим образом. Пусть наибольшая частота спектра принимаемого сигнала Fвх, а наибольшая частота входного сигнала АЦП 12 ограничена в соответствии с теоремой Найквиста частотой Fацп<Fвх. Кварцевый генератор 14 формирует гармонический сигнал частотой ω=Fацп+Fвх, поступающий на схему понижения частоты 13, на второй вход которого подается сигнал с входного усилителя 11. Схема понижения частоты 13 работает по принципу умножителя с последующей низкочастотной фильтрацией выходного сигнала. После перемножения входного сигнала частотой Fвх и сигнала с кварцевого генератора 14 частотой ω=Fвх-Fацп на выходе формируются сигналы разностной (F=Fвх-(Fвх-Fацп)=Fацп) и суммарной частоты (F=(Fвх-Fацп)+Fвх=2Fвх-Fацп). Суммарный сигнал не пропускается низкочастотным фильтром, а разностный сигнал с наибольшей частотой Fацп поступает на вход АЦП 12 для последующей оцифровки. При заданной частоте оцифровки Fd частота кварцевого генератора выбирается таким образом, чтобы выполнялось соотношение Fацп<Fd/4, удовлетворяющее критерию Найквиста с двойным запасом. Оцифрованный выходной сигнал с платы РЧ 9 поступает в плату DSP 7 для дальнейшей цифровой обработки и получения томографических изображений.

Передающая часть платы РЧ 9 также содержит схему преобразования частоты, но выделяет не разностную, а суммарную частоту преобразованного сигнала. Схема содержит цифровой синтезатор 15, вырабатывающий гармонический сигнал частотой Fацп, поступающий на вход модулятора 16, выполненного в виде цифрового умножителя. На второй вход модулятора поступает сигнал огибающей возбуждающего радиоимпульса, поступающий с цифроаналогового преобразователя 17 и усиленный усилителем 18 (фиг.2). На выходе модулятора 16 формируется модулированный радиоимпульс с несущей частотой Fацп. Этот сигнал подается на вход смесителя 19, предназначенного для повышения частоты до уровня Fвх, т.е такой же частоты, которая поступает от приемной катушки и соответствует частоте поля магнита. В смесителе модулированный радиоимпульс частотой Fацп смешивается с сигналом частотой ω=Fвх-Fацп, поступающим от кварцевого генератора, и суммарный сигнал Fацп+Fвх-Fацп=Fвх подается на передатчик и далее в передающую часть радиочастотной катушки. Сигнал цифрового синтезатора 15 может модулироваться по частоте, фазе и амплитуде, значения которых поступают по цифровому каналу от платы DSP 7.

Наличие цифрового спектрометра и схемы преобразования частоты в передающем и приемном тракте позволяют путем изменения частоты кварцевого генератора использовать данный цифровой спектрометр с магнитами любой напряженности поля, что делает его универсальным, расширяет эксплуатационные возможности устройства и повышает надежность работы МРТ.
