[1]Изобретение относится к парашютной технике, в частности к способам снижения парашютов различного назначения (десантным, спасательным, грузовым, специального назначения).
[2]Известен способ снижения парашюта с центральной стропой, длина которой больше длины основных строп (Н.А. Лобанов «Основы расчета и конструирования парашютов», 1965 г., стр. 135, фиг. 9.3.).
[3]При полностью выполненном куполе центральная стропа повисает внутри купола, а парашют имеет устойчивое стабильное снижение.
[4]Недостатком данного способа является то, что он не обеспечивает минимизацию времени наполнения купола и снижение минимально безопасной высоты применения парашютной системы.
[5]В настоящее время известны способы введения вытяжного парашюта с центральной стропой, равной длине основных строп, который широко используется в составе серийных спасательных парашютных систем типа С-4, С-5, С-7, ПН-58 («Спасательный управляемый парашют С-4У», Техническое описание 6772-67, 1993 г., стр. 14, фиг. 5. «Спасательная парашютная система С-5К серии 2», Техническое описание 12540-74, 1981 г., стр. 23, рис. 5. «Спасательная парашютная система С-7», Техническое описание 21607-86, 1988 г., стр. 16, рис. 4. «Спасательный управляемый парашют ПН-58 серии 3», Техническое описание 7973-68, 1992 г., стр. 13, рис. 4.).
[6]Для вытяжного парашюта время работы после наполнения его купола составляет несколько секунд, поэтому характеристики устойчивости парашюта после раскрытия практического значения не имеют. Для парашютов, являющихся основными в составе людских или грузовых парашютных систем, время работы после раскрытия составляет несколько десятков секунд. В этом случае характеристики устойчивости парашюта является не менее значимыми, чем время его раскрытия или сила сопротивления. Основным недостатком данного способа является отсутствие устойчивости снижения парашюта после его раскрытия.
[7]Известен также способ введения вытяжного парашюта с центральной стропой, равной длине основных строп (Н.А. Лобанов «Основы расчета и конструирования парашютов», 1965 г., стр. 135, фиг. 9.2.).
[8]Данный способ обеспечивает быстрое наполнение купола, но при этом отсутствует устойчивость парашюта в процессе последующего снижения. Наблюдается интенсивное раскачивание парашюта.
[9]Наиболее близким по технической сущности к предлагаемому способу является способ снижения парашюта с центральной стропой, равной длине основных строп, и устройством для ее отцепки, описанный в патенте Великобритании 1243721. В указанном патенте реализован способ раскрытия парашюта, обеспечивающий ограничение нагрузки на центральную стропу в процессе его раскрытия. Этот способ включает следующие операции: раскрытие купола парашюта, в процессе которого осуществляют определение и последующее сравнение действующей нагрузки на центральную стропу с максимально возможной заданной величиной. Устройство отцепки срабатывает или не срабатывает в зависимости от величины нагрузки, действующей на центральную стропу. Если нагрузка не превышает заданную величину, то устройство отцепки не срабатывает, и дальнейшее раскрытие парашюта и его работа осуществляется без отцепки центральной стропы.
[10]Если на начальном этапе раскрытия парашюта нагрузка превышает заданную величину, то, в этом случае, происходит отцепка центральной стропы. При этом отцепка центральной стропы осуществляется во время раскрытия купола, до его полного наполнения. Это приводит к увеличению времени наполнения купола и к увеличению минимально безопасной высоты применения парашютной системы.
[11]Техническое решение по патенту GB 1243721 не позволяет решить задачу по снижению минимально безопасной высоты применения парашютной системы и принципиально отличается тем, что оно или отцепляет центральную стропу в процессе раскрытия парашюта (до его полного раскрытия), что увеличивает минимальную высоту его раскрытия, или не отцепляет вообще, ухудшая устойчивость последующего снижения.
[12]Технической задачей предлагаемого изобретения является расширение арсенала средств снижения минимально безопасной высоты применения парашютной системы путем обеспечения технически гарантированной сохранности центральной стропы в течение всего процесса раскрытия парашюта и ее отцепки только после его завершения и, как следствие, обеспечение устойчивого снижения раскрытого парашюта при сохранении минимального времени наполнения купола.
[13]Технический результат достигается за счет того, что в способе снижения парашюта с центральной стропой, равной длине основных строп, и устройством для отсоединения центральной стропы, включающем раскрытие парашюта и отсоединение центральной стропы, устройство для отсоединения центральной стропы вводится в действие только после завершения процесса раскрытия парашюта, после его полного наполнения. Полным раскрытием (наполнением) парашюта является его состояние, при котором завершены процессы формирования купола и обеспечено максимальное растяжение нижней кромки. После отсоединения центральной стропы полюсная часть купола освобождается от втягивающего воздействия центральной стропы и купол приобретает форму, обеспечивающую дальнейшее устойчивое снижение раскрытого парашюта. Отличительной особенностью предлагаемого способа снижения парашюта является то, что устройство для отсоединения центральной стропы вводится в действие только после полного раскрытия парашюта.
[14]Этот способ позволяет обеспечить устойчивое снижение раскрытого парашюта при сохранении минимального времени наполнения купола, а также уменьшить минимально безопасную высоту применения парашютной системы.

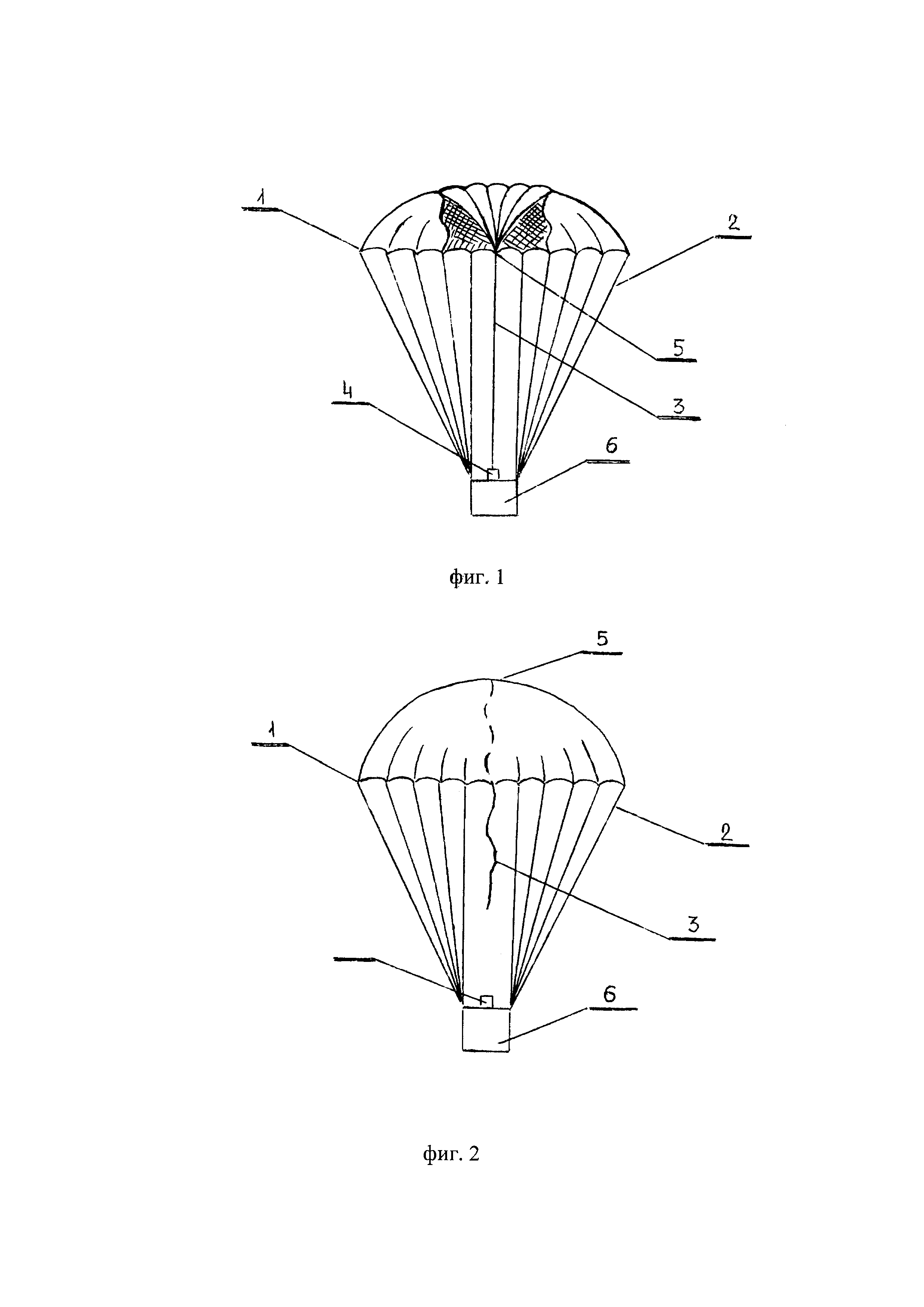

[15]На фиг. 1 показан парашют с центральной стропой, равной длине основных строп в момент завершения процесса раскрытия.
[16]На фиг. 2 показан парашют с центральной стропой, равной длине основных строп, после отсоединения центральной стропы.
[17]В состав парашюта (фиг. 1) входят: купол 1, основные стропы 2, центральная стропа 3, равная длине основных строп, и устройство 4 для отсоединения центральной стропы 3. В уложенном состоянии и в процессе раскрытия парашюта полюсная часть купола 5 находится практически на уровне его нижней кромки.
[18]Способ снижения парашюта с центральной стропой 3, равной длине основных строп 2, и устройством 4 для отсоединения центральной стропы 3, включает процесс раскрытия парашюта, полное его наполнение, при этом после завершения раскрытия парашюта и его полного наполнения вводят в действие устройство 4 для отсоединения центральной стропы 3. Устройство 4 позволяет осуществить отсоединение центральной стропы 3. (фиг. 2)
[19]Полюсная часть купола 5 освобождается от втягивающего воздействия центральной стропы 3, купол 1 приобретает форму, обеспечивающую дальнейшее устойчивое снижение раскрытого парашюта и груза 6. Устройство 4 для отсоединения центральной стропы 3 может быть выполнено, например, автоматическим, полуавтоматическим или ручным и установлено, например, на грузе 6.
[20]Предлагаемое решение обеспечит расширение арсенала средств для снижения минимально безопасной высоты применения парашютной системы, что является важной и актуальной проблемой особенно для спасательных парашютов. Обеспечение устойчивого снижения парашюта при сохранении минимального времени его раскрытия позволит расширить область применения парашютной системы.
