[1]Изобретение относится к измерительной технике, в частности к способам удаленного контроля сопротивлений в случае их соизмеримости с сопротивлением линий связи и коммутации.
[2]При автоматизированном контроле объектов, имеющих несколько контролируемых точек с сопротивлением, соизмеримым с сопротивлением подводящих проводов и коммутаторов, в большинстве случаев используются следующие способы:
[3]- способ 2-проводного мультиплексора [1, стр. 379, прототип], в котором для учета сопротивления подводящих проводов и коммутаторов предварительно закорачиваются точки измерения m, n, производится измерение систематической (методической) составляющей погрешности и дальнейший ее учет;
[4]- способ 4-проводного мультиплексора [1, стр. 370, 380], когда к точкам измерения m, n подходят по два провода от измерителя, специально предназначенного для такого измерения.
[5]При достаточно большом числе пар точек измерения m, n оба эти способа имеют существенные недостатки:
[6]- способ учета систематической погрешности измерения при использовании 2-проводного мультиплексора требует предварительной операции закоротки точек измерения m, n, что затруднительно при автоматическом контроле большого числа пар;
[7]- способ 4-проводного измерения требует в два раза большего числа коммутаторов; так, система сбора данных/коммутации НР34970А имеет 10 каналов такого измерения на один слот, соответственно, 3 слота могут измерить не более 30 независимых пар точек контроля [1, стр. 409]. Создание аналогичного по схеме мультиплексора при большом числе пар снижает его надежность, повышает конструктивную громоздкость и стоимость.
[8]Задачей, на решение которой направлено изобретение, является разработать способ, позволяющий измерять сопротивление с учетом сопротивления подводящих проводов и коммутационных элементов.
[9]Техническим результатом является повышение точности измерения, обеспечение измерения сопротивления, соизмеримого или меньшего с сопротивлением линий связи мультиплексора, и обеспечение проверки целостности измерительных цепей.
[10]Технический результат достигается тем, что подключают входы двухпроводного мультиплексора к двум точкам объекта контроля, подключают выходы мультиплексора к входам двухпроводного измерителя сопротивлений, при помощи ключей мультиплексора проводят четыре коммутации и четыре измерения соответствующих промежуточных сопротивлений, по значениям промежуточных измерений определяют искомое сопротивление.

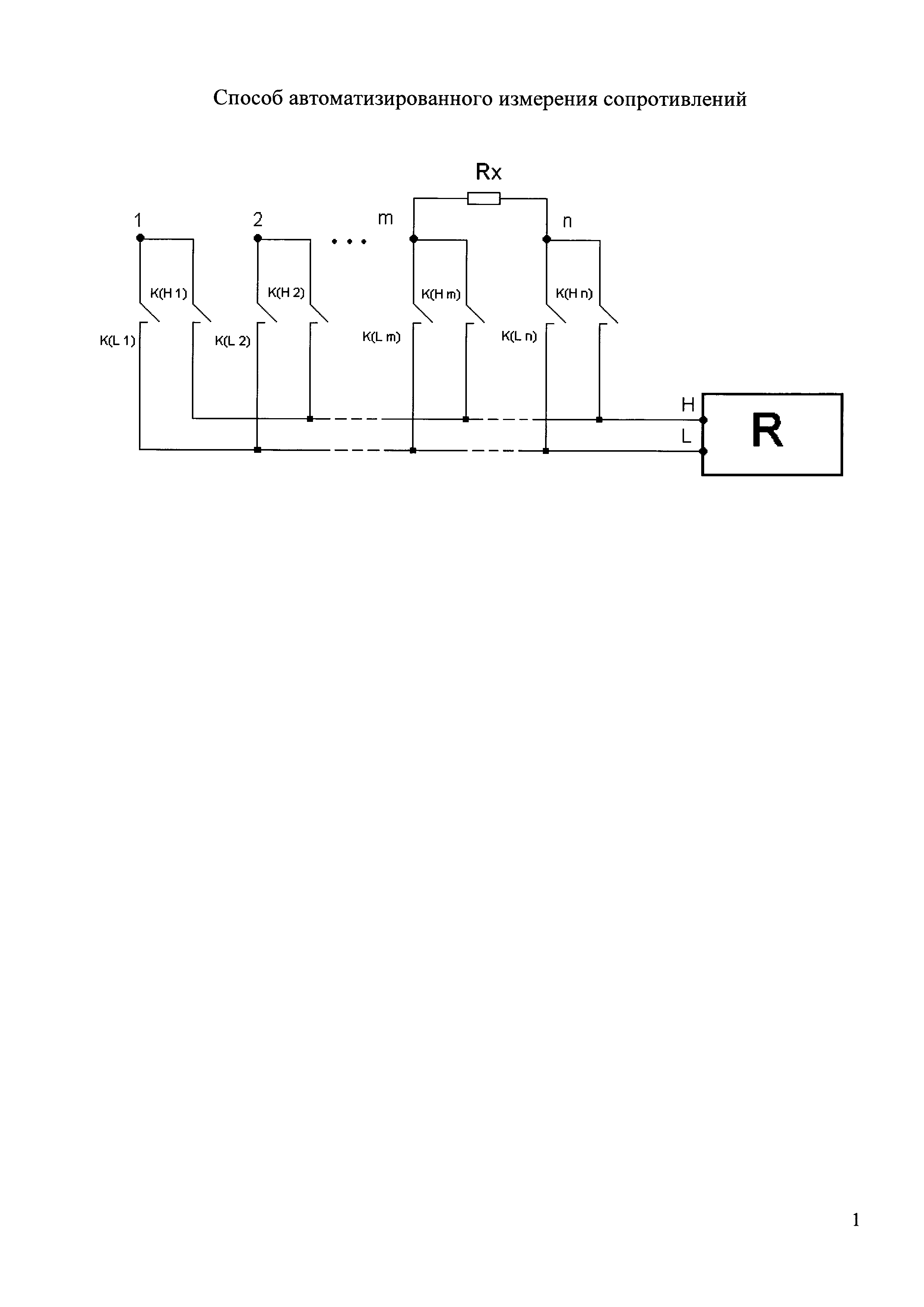

[11]На чертеже представлена схема 2-проводного мультиплексора для измерения сопротивления Rx.
[12]В данной схеме точки контроля 1, 2, …, m, …, n подключаются к одному измерительному каналу 2-проводного измерителя сопротивления в точках Н и L с помощью коммутаторов K(Н1), K(L1); …; K(Hm), K(Lm); …; K(Hn), K(Ln), где
[13]Н - потенциальный вывод измерителя сопротивления;
[14]L - низкопотенциальный вывод измерителя сопротивления;
[15]m, n - точки измерения сопротивления;
[16]K(Hm), K(Lm) - коммутаторы, подключающие точку m к входу Н, точку m к входу L измерителя сопротивления соответственно;
[17]K(Hn), K(Ln) - коммутаторы, подключающие точку n к входу Н, точку n к входу L измерителя сопротивления соответственно.
[18]При включении коммутаторов в данных измерительных каналах образуются паразитные сопротивления r(H1), r(L1); …; r(Hm), r(Lm); r(Hn), r(Ln); … (сопротивления коммутаторов и подводящих цепей), которые необходимо учитывать при измерении соизмеримого с ними неизвестного сопротивления Rx.
[19]Осуществление способа.
[20]Способ измерений состоит из определенной последовательности 4-х коммутаций, совместных измерений промежуточных сопротивлений R1, R2, R3, R4 и расчета Rx по значениям промежуточных измерений.
[21]Способ совместных измерений:
[22]- замыкаются коммутаторы K(Hm), K(Lm) (остальные разомкнуты) и измеряется сопротивление R1=[r(Hm)+r(Lm)], при этом дополнительно контролируется целостность измерительной цепи путем сравнения с установленным на него допуском R1доп
[23]
[24]Невыполнение неравенства (1) свидетельствует о нецелостности цепи;
[25]- замыкаются коммутаторы K(Hn), K(Ln) (остальные разомкнуты) и измеряется сопротивление R2=[r(Hn)+r(Ln)] с допуском R2доп
[26]
[27]Невыполнение неравенства (2) свидетельствует о нецелостности цепи;
[28]- замыкаются коммутаторы K(Hm), K(Ln) (остальные разомкнуты) и измеряется сопротивление
[30]- замыкаются коммутаторы K(Hn), K(Lm) (остальные разомкнуты) и измеряется сопротивление
[32]Рассчитывается неизвестное сопротивление
[33]
[34]Формула (3) получается из следующей системы уравнений:
[39]Нахождение неизвестного Rx из системы уравнений, обладающей внутренней симметрией относительно Rx
[40]([r(Hn)+Rx+r(Lm)]+[r(Hm)+Rx+r(Ln)]-[r(Hn)+r(Ln)]-[r(Hm)+r(Lm)])/2=(r(Hn)+R+r(Lm)+r(Hm)+Rx+r(Ln)-r(Hn)-r(Ln)-r(Hm)-r(Lm))/2=(Rx+Rx)/2=Rx.
[41]Таким образом, способ позволяет повысить точность измерения сопротивлений за счет исключения паразитных сопротивлений линий связи измерительных цепей, обеспечивает измерение сопротивления, соизмеримого или меньшего с сопротивлением линий связи мультиплексора, и обеспечивает проверку целостности измерительных цепей. Также способ позволяет с помощью 2-проводного мультиплексора контролировать в два раза больше пар точек контроля, чем при использовании 4-проводного мультиплексора.
[42]Список использованных источников
[43]1. НР34970А. Система сбора данных/коммутации. Руководство по эксплуатации. Кодовый номер инструкции 34970-ХХХХХ. Издано: Апрель 1998. Издание 1.
[44]2. Н.П. Сергеев. Метрология, стандартизация и технические измерения в радиоэлектронике [текст]: учеб. пособие / Н.П. Сергеев. - М.: МАТИ, 2008. - 360 с.
