№ RU 2516070
МПК F04D1/04

УСТРОЙСТВО ДЛЯ ОТКАЧКИ НЕФТИ ИЗ ТРУБОПРОВОДОВ

Авторы:
Дроздов Игорь Викторович Зотов Алексей Николаевич Касымов Марат Сайфудинович
Все (12)
Номер заявки
2012132656/06
Дата подачи заявки
31.07.2012
Опубликовано
20.05.2014
Страна
RU
Дата приоритета
14.07.2024
Номер приоритета
Страна приоритета
Как управлять
интеллектуальной собственностью
Иллюстрации
1
Реферат

Изобретение относится к области насосостроения и предназначено для откачки нефти и других жидкостей из трубопроводов при их ремонте, когда необходимо максимально осушить трубопровод. Устройство для откачки нефти из трубопроводов содержит насос, состоящий из корпуса, ротора с рабочим колесом и установленной перед входом в рабочее колесо предвключенной осевихревой ступенью. Корпус насоса выполнен в виде гладкой трубы, по которой свободно перемещается фиксирующий узел крепления устройства к трубопроводу, позволяющий устанавливать насос до упора в нижнюю часть трубы любого диаметра. Вход в предвключенную осевихревую ступень выполнен радиальным. Перед входом в предвключенную осевихревую ступень установлены радиальные лопатки, плавно переходящие в неподвижные лопатки осевихревой ступени. Изобретение направлено на создание универсального устройства для откачки нефти из трубопроводов различного диаметра, обеспечивающего минимальный остаточный уровень. 2 ил.

Формула изобретения

Устройство для откачки нефти из трубопроводов, содержащее насос, состоящий из корпуса, ротора с рабочим колесом и установленной перед входом в рабочее колесо предвключенной осевихревой ступенью, отличающееся тем, что корпус насоса выполнен в виде гладкой трубы, по которой свободно перемещается фиксирующий узел крепления устройства к трубопроводу, вход в предвключенную осевихревую ступень выполнен радиальным и перед входом в предвключенную осевихревую ступень установлены радиальные лопатки, плавно переходящие в неподвижные лопатки осевихревой ступени.

Описание

Изобретение относится к области насосостроения, и предназначено для откачки нефти и других жидкостей из трубопроводов при их ремонте, когда необходимо максимально осушить трубопровод.

Известны насосы, например, патент РФ №2305208, МПК F04D 1/10, 2006 г. для откачки жидкости из различных емкостей. Особенность конструкции, заключается в том, что предвключенный шнек установлен внизу, а между шнеком и колесом в корпусе установлены обратные клапана, что исключает сухой пуск рабочего колеса.

Известен также насос по патенту РФ №2327902, МПК F04D 9/04, 2006 г., сущность которого заключается в том, центробежное колесо установлено вверху, а внизу на входе установлен шнек, который повышает кавитационные качества насоса.

Это техническое решение, которое по решаемой задаче и техническому результату является наиболее близким к предлагаемому изобретению, имеет ряд недостатков: остаточный уровень жидкости в баке составляет расстояние от входной кромки шнека до дна резервуара плюс значение кавитационного запаса при срыве насоса и прекращении подачи жидкости. При большом значении площади резервуара объем остаточной жидкости значителен, поэтому это решение не оптимально для откачки жидкости из трубопровода. Кроме этого насос имеет постоянную глубину погружения, что делает его применение невозможным для других емкостей. Установка такого насоса невозможна без разливов нефти при избыточном давлении в емкости.

Задачей настоящего изобретения является создание универсального устройства для откачки нефти из трубопроводов различного диаметра, обеспечивающего минимальный остаточный уровень, и исключающее разлив нефти при установке его на трубопровод с избыточным давлением.

Технический результат достигается специальной конструкцией устройства, состоящего из погружного насоса со специальным устройством входного участка и предвключенной ступени типа осевихревой и быстрозапорного фиксирующего узла крепления, свободно перемещающегося по корпусу насоса, который позволяет устанавливать насос до упора в нижнюю часть трубы любого диаметра.

На фиг.1 показан разрез насоса. Он состоит из корпуса 1, изготовленного из гладкой трубы и не имеющего выступов, по трубе свободно перемещается фиксирующий узел крепления 2, который с помощью захватов 3 крепится к горловине 4, являющейся элементом трубопровода 5. Собственно насос состоит из ротора 6, предвключенной осевихревой ступени, состоящей из шнека 7 и неподвижной решетки 8, центробежного колеса 9, спирального отвода 10. Спиральный отвод 10 имеет фланец 11, к которому с помощью быстросъемных захватов 12 крепится гибкий трубопровод 13. Ротор 6 насоса вращается в подшипнике скольжения 14 и шариковом подшипнике 15. Электродвигатель 16 устанавливается на спиральный отвод 10 и соединяется с ротором 6 насоса при помощи пальцевой муфты 17. По стрелке «A» показан вход в насос, выполненный в корпусе 1. Светлыми стрелками показано направление движения жидкости при работе насоса.

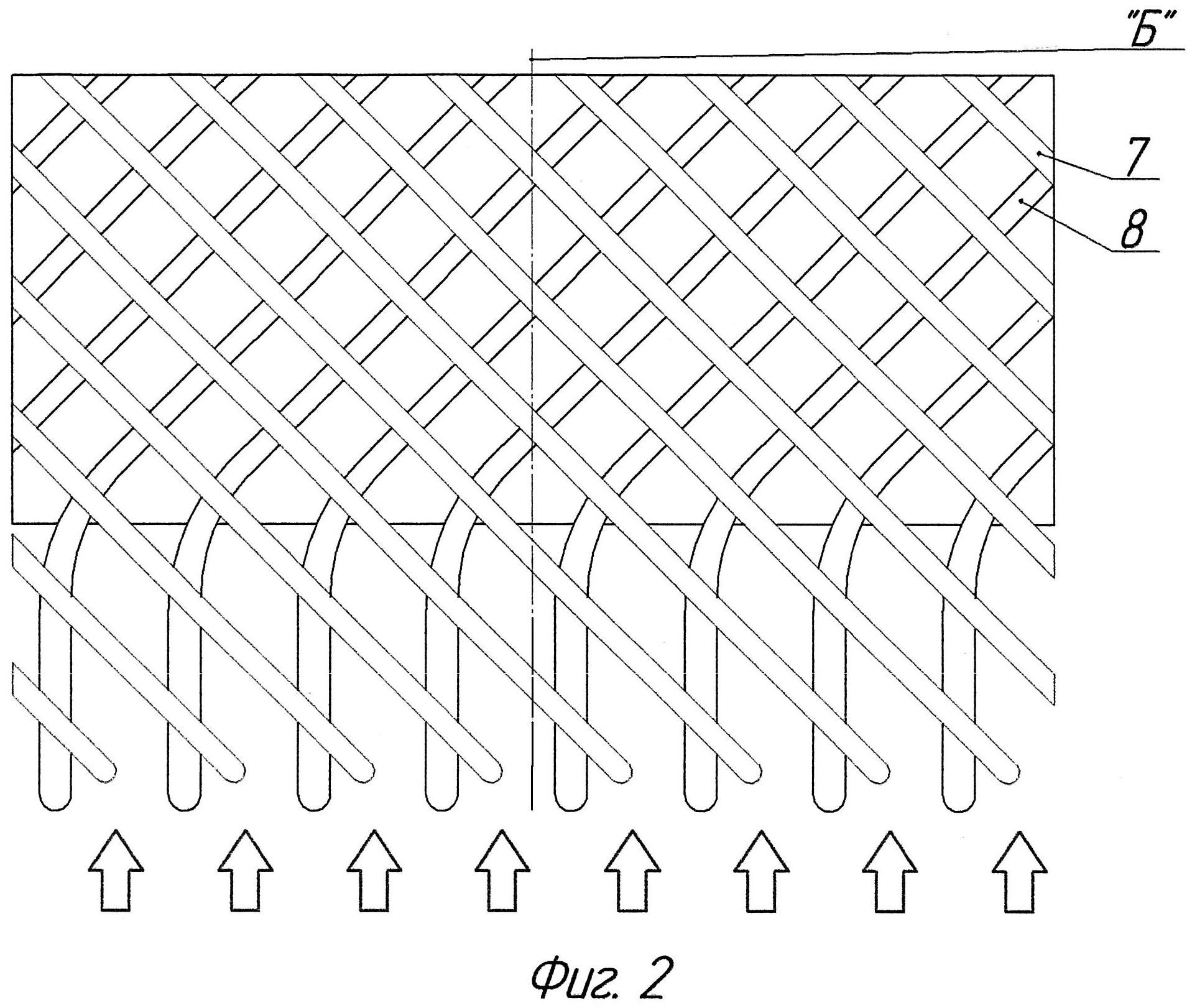

На фиг.2 показана развертка предвключенной ступени по цилиндру (внутреннему диаметру корпуса 1) относительно оси «Б» насоса и входной части насоса (вид «A», фиг.1). Перед лопатками шнека 7 на входном участке радиальные относительно оси «Б» неподвижные лопатки решетки 8 плавно из осевого направления переходят в винтовые, образуя со шнеком 7 осевихревую ступень. Такая конфигурация лопаток решетки 8 позволяет выполнить радиальный подвод к лопаткам шнека 7.

Устройство устанавливается на патрубок, приваренный к трубопроводу, и работает следующим образом.

При откачке нефти из трубопровода 5 с горловины 4 снимается заглушка, устройство фиксирующим узлом крепления устанавливается на фланец горловины 4 или специального патрубка, после чего насос перемещается вниз до упора в стенку трубопровода 5. Фиксирующий узел крепления 2 крепит насос, после чего к насосу крепится гибкий трубопровод 13.

Устройство готово к работе.

Конструкция входной части насоса выполнена таким образом, что осевихревая ступень обеспечивает откачку нефти вплоть до захватов воздуха, остаточный уровень нефти очень мал и составляет высоту 100-150 мм.

При монтаже насоса в специальный стакан, приваренный к нефтепроводу и содержащий задвижку, исключается разлив нефти. Для этого насос монтируется при закрытой задвижке, после чего открывается задвижка, и насос опускается до дна трубопровода 5.
