патент
№ RU 2669065
МПК H03B29/00

УСТРОЙСТВО ДЛЯ ЗАЩИТЫ АВТОМАТИЗИРОВАННЫХ СИСТЕМ ОТ УТЕЧКИ ИНФОРМАЦИИ ПО КАНАЛАМ ПОБОЧНЫХ ЭЛЕКТРОМАГНИТНЫХ ИЗЛУЧЕНИЙ

Авторы:
Щербаков Виталий Алексеевич Хорев Анатолий Анатольевич SHCHERBAKOV VITALIJ ALEKSEEVICH
Все (6)
Номер заявки
2017143569
Дата подачи заявки
13.12.2017
Опубликовано
08.10.2018
Страна
RU
Дата приоритета
24.06.2024
Номер приоритета
Страна приоритета
Как управлять
интеллектуальной собственностью
Иллюстрации
1
Реферат

Изобретение относится к области радиотехники и электроники и может быть использовано для защиты информации, обрабатываемой средствами вычислительной техники от утечки по каналам побочных электромагнитных излучений. Технический результат заключается в электромагнитной совместимости и повышении эффективности защиты. Устройство содержит блок детектирования тактовой частоты автоматизированной системы, к входу которого подключена узконаправленная антенна, а его выход через первый разделительный конденсатор и резистор с переменным сопротивлением подключен ко второму входу усилителя мощности, к первому входу которого через второй разделительный конденсатор и резистор с переменным сопротивлением подключен генератор шумового сигнала, а выход усилителя через третий разделительный конденсатор и резистор с переменным сопротивлением соединен с широконапраленной антенной, при этом усилитель находится в нелинейном режиме усиления. Устройство может применяться для защиты информации с любым средством обработки информации без каких-либо дополнительных согласующих устройств. В качестве блока детектирования тактовой частоты может быть использован простейший анализатор спектра, работающий в диапазоне от 20 до 168 МГц. 1 ил.

Формула изобретения

Устройство для защиты автоматизированных систем от утечки информации по каналам побочных электромагнитных излучений, содержащее генератор шумового сигнала, усилитель, отличающееся тем, что дополнительно содержит блок детектирования тактовой частоты автоматизированной системы, к входу которого подключена узконаправленная антенна, а его выход через первый разделительный конденсатор и резистор с переменным сопротивлением подключен ко второму входу усилителя мощности, к первому входу которого через второй разделительный конденсатор и резистор с переменным сопротивлением подключен генератор шумового сигнала, а выход усилителя через третий разделительный конденсатор и резистор с переменным сопротивлением соединен с широконапраленной антенной, при этом усилитель находится в нелинейном режиме усиления.

Описание

Изобретение относится к области радиотехники и электроники и может быть использовано для защиты информации, обрабатываемой средствами вычислительной техники от утечки по каналам побочных электромагнитных излучений.

Известны способ защиты обрабатываемой информации средствами вычислительной техники путем зашумления информативных побочных электромагнитных излучений и наводок, устройство защиты информации для реализации способа [1].

Недостатком известного способа и устройства является невозможность обеспечения условий электромагнитной совместимости в месте размещения устройства защиты информации, обрабатываемой, что приведет к невозможности совместного использования других технических средств, функционирующих в данном диапазоне длин волн. Кроме того, устройство не обеспечивает защиты информации за пределами 5 ГГц, в то врем как, в настоящее время, сигнал побочных электромагнитных излучений средств вычислительной техники фиксируются за пределами указанного диапазона. Еще одним недостатком данного способа и устройства является существенное ухудшение эргономических условий для оператора вычислительной техники.

Известен способ защиты средств вычислительной техники от утечки информации по каналу побочных электромагнитных излучений и наводок [2].

Устройство обладает следующими недостатками. Во-первых, низкая эффективность защиты информации, обрабатываемой средствами вычислительной техники. Это связано с тем, что предлагаемые в известном изобретении способы формирования маскирующего сигнала не перекрывают диапазон побочных электромагнитных излучений средств вычислительной техники. Во-вторых, организационная сложность реализации способа, связанная с необходимостью формирования массива данных, не представляющих интерес и создание соответствующих каталогов, тем более сочетающихся с блоком данных, подлежащих защите приведет к напрасной трате времени оператора и необходимости создания сложной методики реализации указанного метода, которая будет меняться каждый раз при обработке новой информации, подлежащий защите.

Известны способ защиты системы обработки информации от побочных электромагнитных излучений, устройство для реализации способа и генератор шумового сигнала для реализации устройства [3].

Устройство обладает существенными недостатками. Способ и устройство по п. 1, 2, 3 и 4 неработоспособны, так как описанными в известном изобретении способом и устройствами смешение сигналов добиться невозможно. В результате суммирования аналоговых сигналов, а это процесс модуляции, можно получить только несущую - тактовую частоту СОИ, и две боковые полосы - спектр шумового сигнала. В результате произведения этих сигналов, чем по сути является преобразования частоты можно получить только две промежуточные частотные реализации относительно частоты гетеродина, в качестве которой выступает тактовая частота СОИ, первая частотная реализация окажется ниже частоты гетеродина, а вторая выше частоты гетеродина, при этом спектры шумового сигнала и сигнала тактовой частоты не перемешиваются, а полученные частотные реализации смогут перекрыть спектр только одной гармонической составляющей информативного сигнала системы обработки информации. Кроме того, выбранный способ подключения устройства защиты к системе обработки информации приведет к непредсказуемым последствиям и необходимости разработки устройств согласования. А факт отсутствия информативного сигнала, в ходе проведенного эксперимента, говорит лишь в пользу непредсказуемости последствий подключения и невозможности определения информативного сигнала на штатной частоте, номинал которой был определен для работы средства обработки информации в штатном режиме. Вероятно, в ходе преобразований, которым была подвергнута тактовая частота ее спектр сместился.

Задачей изобретения является повышение эффективности защиты информации, обрабатываемой средствами вычислительной техники от утечки по каналам побочных электромагнитных излучений, обеспечение условий электромагнитной совместимости и упрощение схемы устройства.

Этот технический результат достигается тем, что устройство для защиты автоматизированных систем от утечки информации по каналам побочных электромагнитных излучений, содержащее генератор шумового сигнала, усилитель, дополнительно содержит блок детектирования тактовой частоты автоматизированной системы, к входу которого подключена узконаправленная антенна, а его выход через первый разделительный конденсатор и резистор с переменным сопротивлением подключен ко второму входу усилителя мощности, к первому входу которого через второй разделительный конденсатор и резистор с переменным сопротивлением подключен генератор шумового сигнала, а выход усилителя через третий разделительный конденсатор и резистор с переменным сопротивлением соединен с широконапраленной антенной, при этом усилитель находится в нелинейном режиме усиления.

За счет включения в устройство блока детектирования тактовой частоты автоматизированной системы, к входу которого подключена узконаправленная антенна и применение усилителя, находящегося в нелинейном режиме усиления обеспечивается формирование шумового сигнала только на частотах гармоник несущего сигнала, которым является выделенная тактовая частота системы обработки информации.

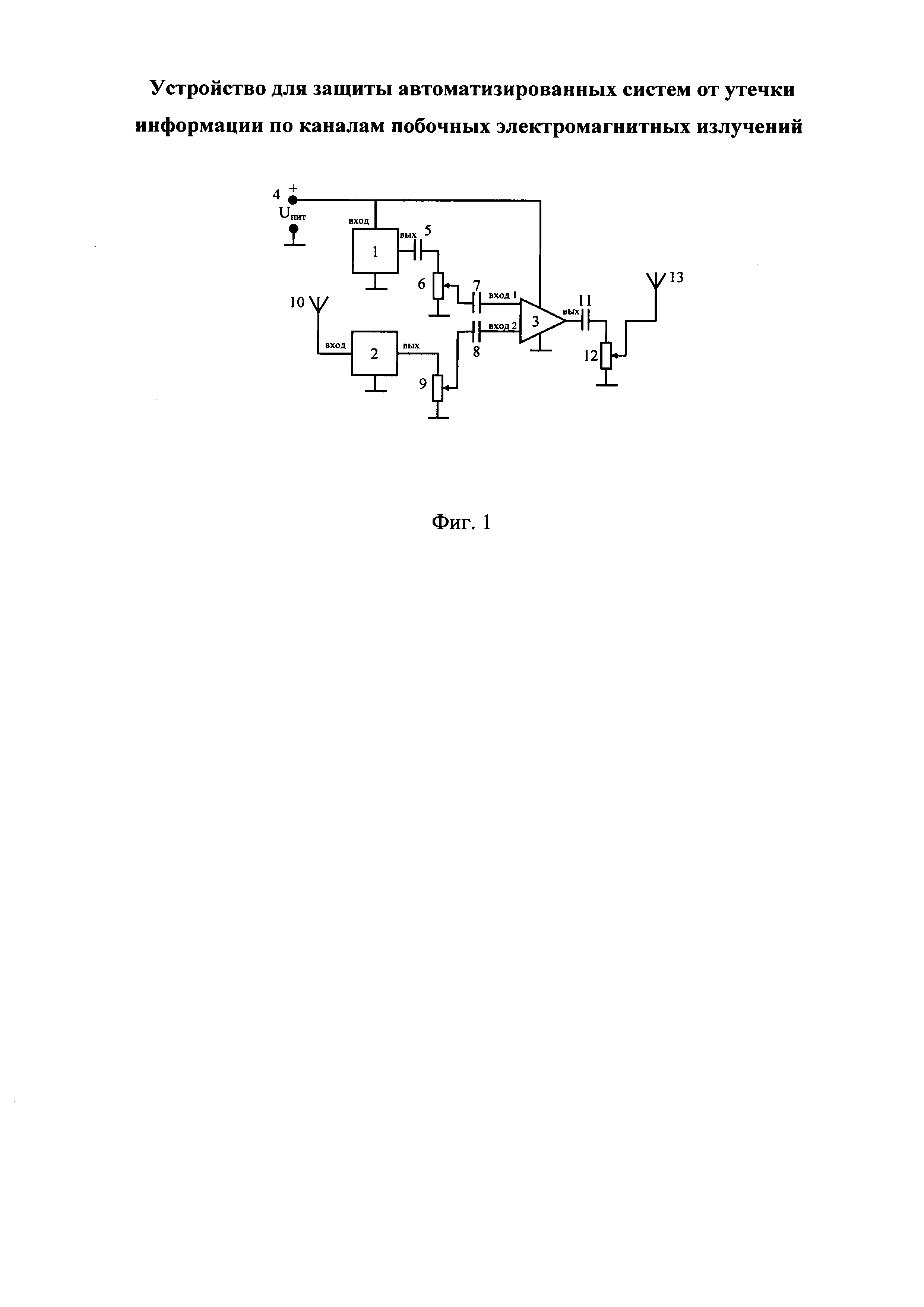

Сущность изобретения поясняется чертежом, где на фиг. 1 приведена струтктурно-функциональная схема устройства для защиты автоматизированных систем от утечки информации по каналам побочных электромагнитных излучений, в составе:

1 - генератор шумового сигнала;

2 - блок детектирования тактовой частоты;

3 - усилитель;

4 - контакты для подключения источника питания;

5 - разделительный конденсатор;

6 - переменный резистор регулировки уровня шумового сигнала;

7 - разделительный конденсатор;

8 - разделительный конденсатор;

9 - переменный резистор регулировки уровня тактовой частоты;

10 - узконаправленная антенна;

11 - разделительный конденсатор;

12 - переменный резистор 12 регулировки уровня выходного шумового сигнала.

13 - широконаправленная антенна.

Устройство работает следующим образом. От генератора 1 шумового сигнала через разделительный конденсатор 5 и переменный резистор 6 регулировки уровня шумового сигнала шумовой сигнал поступает на первый вход усилителя 3, находящегося в нелинейном режиме усиления. На второй вход усилителя 3 через разделительный конденсатор 8 и переменный резистор регулировки уровня тактовой частоты 9 поступает сигнал тактовой частоты СОИ. Усилитель 3, за счет того, что он находится в нелинейном режиме усиления, преобразует шумовой сигнал и сигнал тактовой частоты СОИ в шумовой сигнал, спектр частот которого зависит от тактовой частоты СОИ и следовательно гармоник и побочных электромагнитных излучений, связанных с тактовой частотой. Через разделительный конденсатор 11 и переменный резистор 12 регулировки уровня шумового сигнала поступает на выход широконаправленной антенны 13. Таким образом, как бы не изменялась тактовая частота СОИ, побочные электромагнитные излучения и наводки всей системы будут зашумлены. В этом случае нет необходимости использовать большие мощности в широком диапазоне частот от 0,01 до 10000 МГц для зашумления информативных побочных электромагнитных излучений и наводок.

Устройство может применяться для защиты информации с любым средством обработки информации без каких либо дополнительных согласующих устройств. В качестве блока детектирования тактовой частоты может быть использован простейший анализатор спектра, работающий в диапазоне от 20 до 168 МГц.

Результатом реализации данного технического решения может быть реальное повышение эффективности защиты информации, обрабатываемой средствами вычислительной техники от утечки по каналам побочных электромагнитных излучений, обеспечение условий электромагнитной совместимости и упрощение схемы устройства.

Сравнительный анализ существенных признаков прототипа и предлагаемого изобретения показывает, что заявленное изобретение, за счет использования в составе устройства, блока детектирования тактовой частоты автоматизированной системы, к входу которого подключена узконаправленная антенна, а его выход через первый разделительный конденсатор и резистор с переменным сопротивлением подключен ко второму входу усилителя мощности, к первому входу которого через второй разделительный конденсатор и резистор с переменным сопротивлением подключен генератор шумового сигнала, а выход усилителя через третий разделительный конденсатор и резистор с переменным сопротивлением соединен с широконапраленной антенной, при этом усилитель находится в нелинейном режиме усиления позволяет получить технический результат, состоящий в повышении эффективности защиты информации, обрабатываемой средствами вычислительной техники от утечки по каналам побочных электромагнитных излучений, обеспечение условий электромагнитной совместимости и упрощение схемы устройства, что было невозможно в прототипе.

ИСТОЧНИКИ ИНФОРМАЦИИ

1. Патент РФ №2493594.

2. Патент РФ №2479022.

3. Патент РФ №2421917 - прототип.
