[1]Изобретение относится к подвижной военной технике, в конструкции которой необходимо предусмотреть выносную, легкосъемную дизель-генераторную установку (источника электрической энергии) на транспортную базу, в условиях, где необходимо создать комфортные условия по акустическому фону, а также маскировку от инфракрасного излучения.
[2]Известно грузоподъемное устройство на шасси автомобиля, содержащее надрамник, закрепленный на раме автомобильного шасси, кузов, навесное оборудование, размещенное на надрамнике между кабиной и кузовом (см. патент RU №148823 по кл. В60Р 1/54, В66С 23/36 за 2014 г.).
[3]Недостатком налога является отсутствие места для размещения груза над надрамником, нерациональность конструкции для небольших грузов.
[4]Наиболее близким по технической сущности к заявляемому устройству является «Грузоподъемное устройство», патент RU №71603, МПК В60Р 1/54, В66С 23/36, от 26.04.2007 г. принятое за прототип.

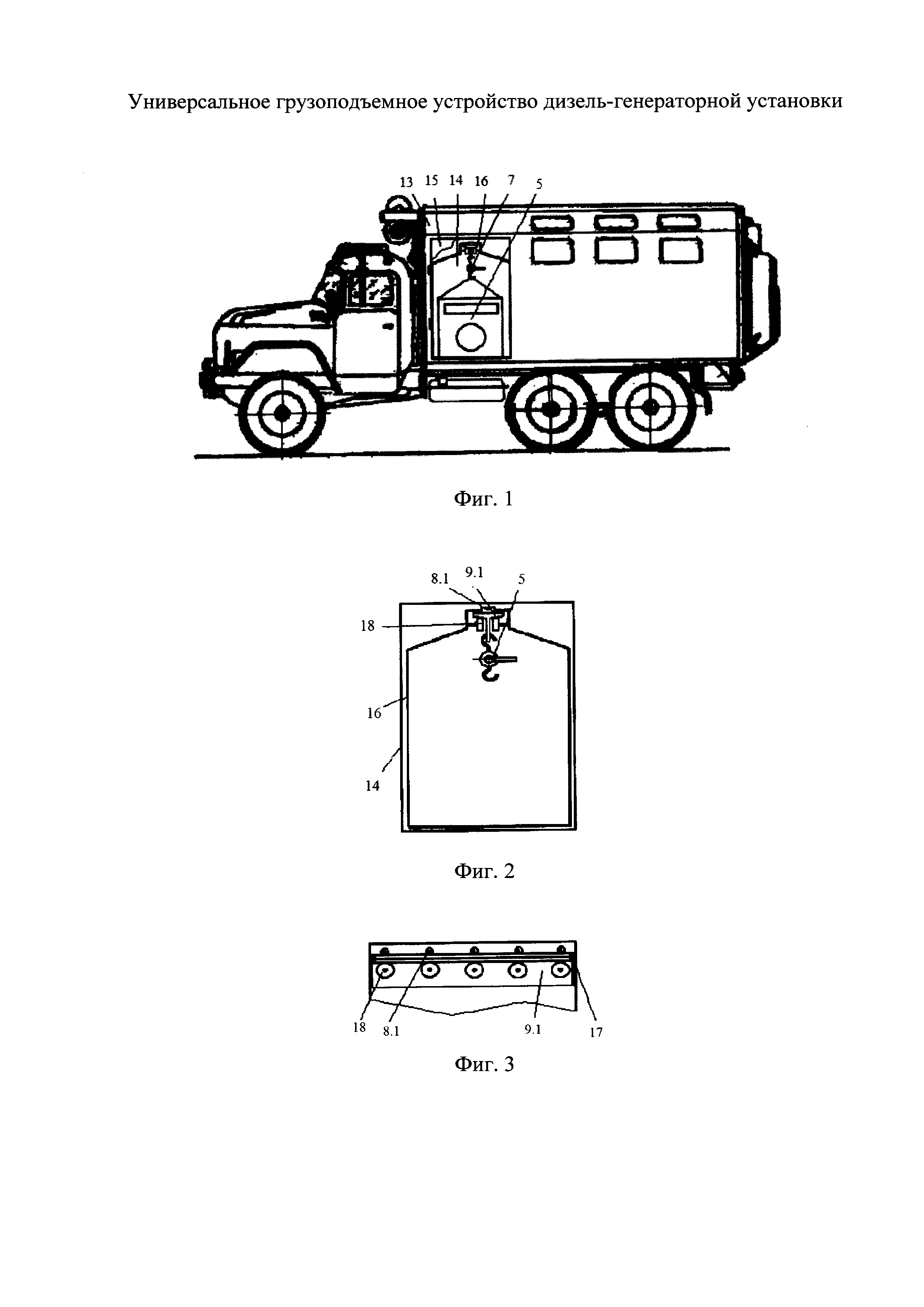

[5]Устройство-прототип изображено на фиг. 1, а на фиг. 2 - опора с балкой, фиг. 3 - исходное положение балки, где обозначено:
[6]5 - грузоподъемное средство;
[7]7 - выносное оборудование;
[9]9.1 - передвижной направляющий полоз (балка);
[15]Устройство-прототип содержит кузов 13, нишу 14, дверь 15, опору 16, ролики 8.1 и 18, балку 9.1, грузоподъемное средство 5, стопор 17, выносное оборудование 7. В нише 14 закреплена опора 16, на которой закреплены ролики 8.1 и 18 и стопор 17, ограничивающий вылет балки 9.1 за пределы кузова 13. В исходном положении балка 9.1 размещена внутри кузова 13 и закреплена на опоре 16. Выносное оборудование 7 закреплено в нише 14.
[16]Работа устройства-прототипа происходит следующим образом.
[17]Для разгрузки выносного оборудования 7 открепляют балку 9.1 и оборудование 7, соединяют грузоподъемное средство 5 с концом балки 9.1, средством 5 поднимают оборудование 7, перемещают его вместе с балкой 9.1 за пределы кузова 13 и опускают на рабочее место.
[18]Недостатком грузоподъемного устройства является то, что установка устройства устанавливается в полезном объеме кузова-фургона. Конструкция крепится к элементам кузова-контейнера. Само выдвижное устройство расположено высоко, что требует подъема персонала на определенную высоту и снижает тем самым безопасность выполняемых работ.
[19]Задачей предлагаемого изобретения является обеспечение удобства работы и безопасности по обслуживанию оборудования, легкость съема-подъема оборудования.
[20]Для решения поставленной задачи в подъемном устройстве, содержащем грузоподъемное средство, выносное оборудование, первые ролики, между которыми размещен первый передвижной направляющий полоз, согласно изобретению, выносное оборудование прикреплено к раме со стержневыми выступами и размещено внутри контейнера, который выполнен с возможностью перемещения и снабжен ручкой управления положением контейнера, двумя элементами тяги, связанными с четырьмя соответствующими замками, расположенными внутри контейнера, введены вторые ролики аналогичные первым, между которыми размещен второй передвижной направляющий полоз аналогичный первому, при этом первые и вторые ролики прикреплены к внешним бокам контейнера, кроме того, введены четыре упора с соответствующими роликами, связывающими первый и второй упор с первым передвижным направляющим полозом, третий и четвертый - со вторым полозом, причем, ручка управления положением контейнера снабжена соответствующими стержнями, проходящими через отверстия в передвижных направляющих полозах и в первом и третьем упорах, при этом грузоподъемное средство прикреплено к контейнеру и связано с выносным оборудованием.

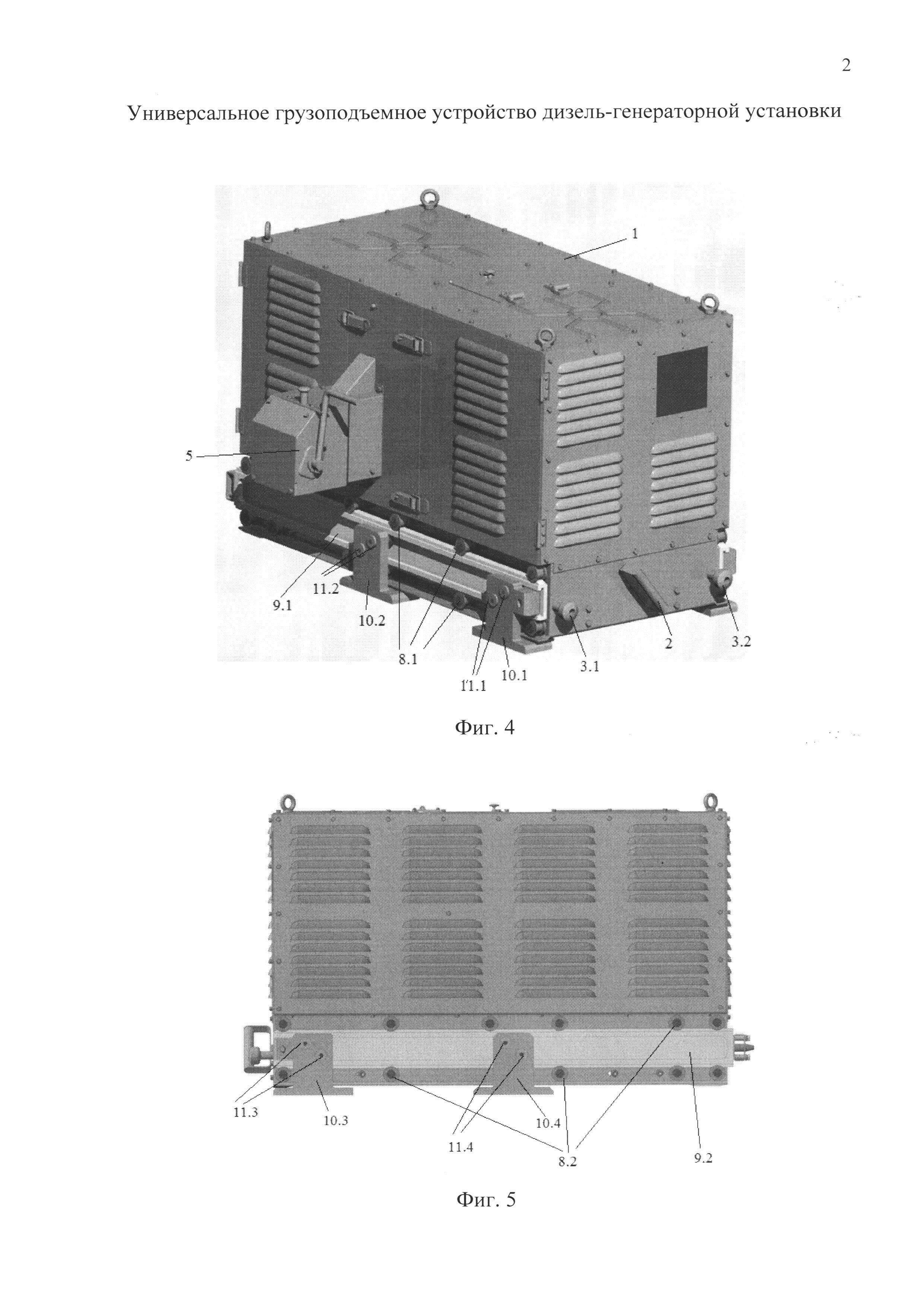

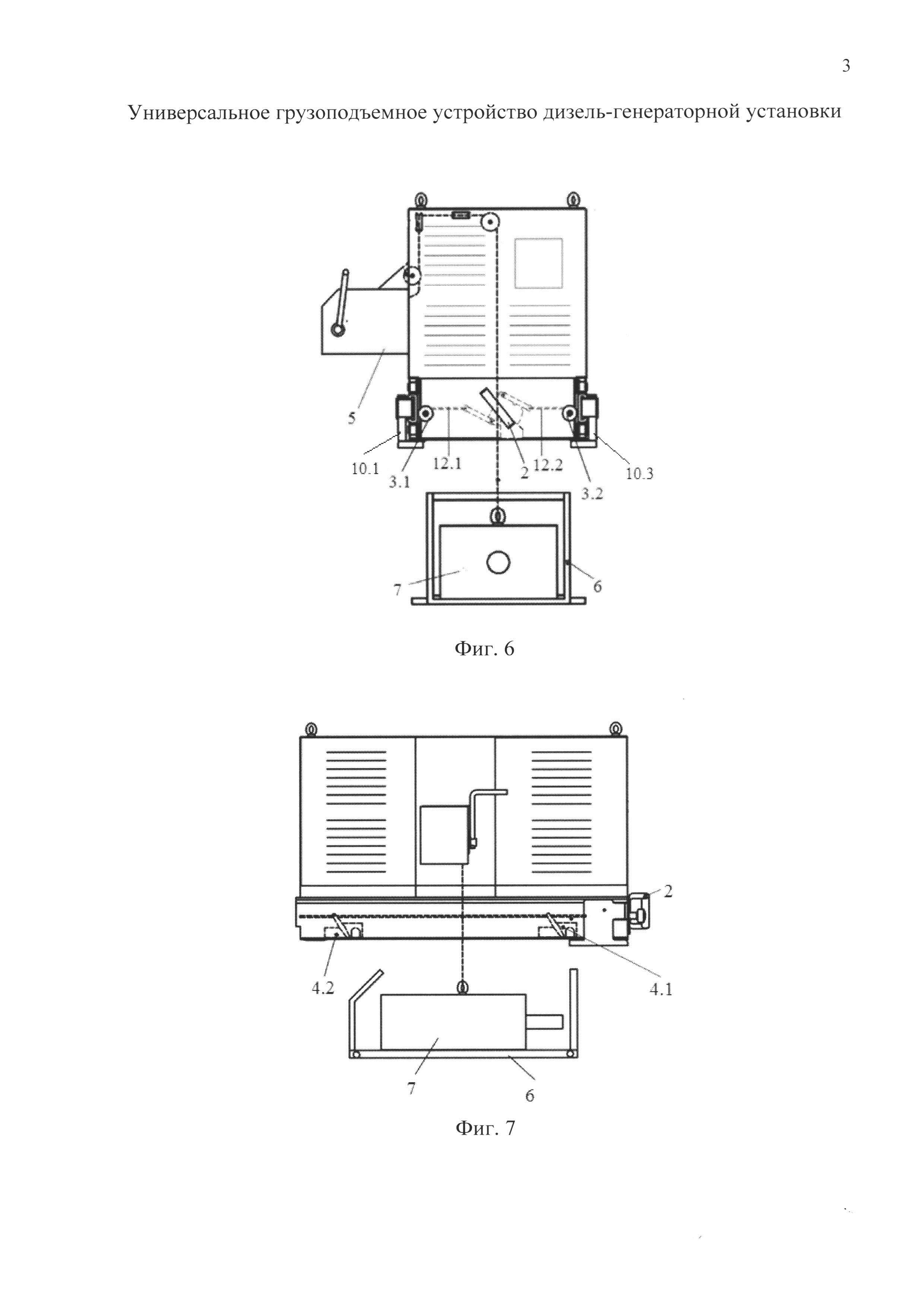

[21]На фиг. 4 и 5 представлено заявляемое устройство, а на фиг. 6 и 7 - внутреннее содержимое контейнера, где обозначено:
[23]2 - ручка управления положением контейнера;
[24]3.1 и 3.2 - элементы тяги;
[26]5 - грузоподъемное средство;
[28]7 - выносное оборудование;
[29]8.1 и 8.2 - первые и вторые ролики;
[30]9.1 и 9.2 - первый и второй передвижные направляющие полозы;
[32]11.1-11.4 - ролики на упорах;
[33]12.1 и 12.2 - стержни.
[34]Предлагаемое устройство содержит контейнер 1, выполненный с возможностью перемещения и снабженный ручкой управления положением контейнера 2, двумя элементами тяги 3.1 и 3.2, связанными с четырьмя соответствующими замками 4.1-4.4 (4.3 и 4.4 не видны на фиг. 7), расположенными симметрично по два с каждой внутренней боковой стороны контейнера 1, а также снабженный грузоподъемным средством 5, связанным с выносным оборудованием 7, прикрепленным к раме 6 с четырьмя стержневыми выступами. К внешним боковым сторонам контейнера 1 прикреплены первые 8.1 и вторые 8.2 ролики, между которыми размещены соответственно первый 9.1 и второй 9.2 передвижные направляющие полозы. Также устройство содержит четыре упора 10.1-10.4 с соответствующими роликами 11.1-11.4, связывающими первый 10.1 и второй 10.2 упоры с первым передвижным направляющим полозом 9.1, третий 10.3 и четвертый 10.4 - со вторым полозом 9.2. Ручка управления положением контейнера 2 снабжена соответствующими стержнями 12.1 и 12.2, проходящими через отверстия в передвижных направляющих полозах и в первом 10.1 и третьем 10.3 упорах.
[35]В качестве грузоподъемного средства 5 может быть использована лебедка.
[36]Подъемное устройство выносного оборудования можно размещать на базе автомобиля, в частности на КАМАЗе, между кабиной и кузовом-фургоном, что позволяет не занимать полезного объема кузова.
[37]Работа подъемного устройства происходит в трех режимах, переключение которых осуществляется ручкой управления положением контейнера 2.
[38]При нахождении ручки управления 2 в положении «1» контейнер 1 закреплен на месте.
[39]При установке ручки управления 2 в положение «2» происходит выдвижение стержней 12.1 и 12.2 из отверстий в первом 10.1 и третьем 10.3 упорах и тем самым освобождение контейнера 1 от жесткой связи с этими упорами. При помощи элементов тяги 3.1 и 3.2 контейнер выдвигается в зону удобную для обслуживания выносного оборудования 7.
[40]При установке ручки в положение «3» происходит выдвижение стержней 12.1 и 12.2 из отверстий в первом 10.1 и третьем 10.3 упорах, а также из отверстий соответствующих полозов 9.1 и 9.2, тем самым освобождая контейнер 1 от жесткой связи с этими упорами и полозами 9.1 и 9.2. После расстопорения и натягивания элементов тяги 3.1 и 3.2 происходит открывание четырех замков 4.1-4.4 и расфиксирование рамы 6 с выносным оборудованием 7, путем высвобождения стержневых выступов на раме 6. Далее при помощи грузоподъемного средства 5 происходит опускание выносного оборудования 7 с рамой 6 из контейнера 1.
[41]Подъем производится в обратной последовательности, с помощью грузоподъемного средства 5 поднимают выносное оборудование 7 с рамой 6 до срабатывания замков 4.1-4.4.
[42]Конструкция устройства выполнена с помощью типового технологического процесса. В качестве грузоподъемного средства может быть использована лебедка, например, канатная с ручным приводом «Дина» производства ЗАО «СВПК».
[43]Используемый в устройстве замок может быть выполнен из корпуса с прикрепленным к нему рычагом. В корпусе расположен флажок, связанный с соответствующей пружиной, стержень, связанный с рычагом и соответствующей пружиной. В корпусе имеется паз для стержневого выступа на раме. В качестве фиксирующего элемента для стержневого выступа рамы в пазе используется стержень. При воздействии элементом тяги на рычаг происходит отодвигание стержня, фиксация его флажком и освобождение стержневого выступа из паза. Процесс фиксации стержневого выступа происходит путем нажатия и подъема стрежневым выступом флажка и в результате перекрыванием паза стержнем.
[44]Технический результат предлагаемого изобретения - удобство съема-подъема и обслуживания оборудования, увеличение грузоподъемности за счет наличия двух полозьев, возможность установки устройства на различные транспортные базы, защита выносного оборудования от внешних негативных воздействий за счет наличия контейнера и улучшение его фиксации на транспортной базе.
