Реферат

Автоматизированная система боевого управления берегового артиллерийского и ракетного комплексов содержит ЭВМ, аппаратуру передачи данных со средствами связи, технические средства автоматизации для обслуживания огневых устройств, многоканальное коммутирующее устройство, две радиостанции дециметрового волнового диапазона, аппаратуру передачи данных реального времени, аппаратуру внутренней связи, три высокоскоростных проводных модема (ВПМ), комплекс управления средствами поражения. Комплекс управления средствами поражения содержит ЭВМ, аппаратуру передачи данных со средствами связи, технические средства автоматизации, ВПМ, радиостанцию спутниковой связи. Обеспечивается максимальная оперативность обмена информацией и взаимодействия внутри системы и с внешними комплексами целеуказания и разведки, расширение функциональных возможностей. 1 ил.

Формула изобретения

Автоматизированная система боевого управления берегового артиллерийского и ракетного комплексов, содержащая электронно-вычислительную машину, аппаратуру передачи данных со средствами связи, технические средства автоматизации для обслуживания огневых средств и устройство их электрического сопряжения в виде многоканального коммутирующего устройства, отличающаяся тем, что в нее дополнительно включены две радиостанции дециметрового волнового диапазона с комплектами кабелей и антенно-мачтовыми устройствами, которые обеспечивают работу в цифровом и телеграфном режимах, аппаратура передачи данных реального времени, второй и четвертый канальные выходы которой в телеграфном режиме подключены к соответствующим входам двух радиостанций дециметрового волнового диапазона, а первый и третий канальные выходы в цифровом режиме подключены к аппаратуре внутренней связи и коммутации каналов, которая обеспечивает их подключение к цифровым входам радиостанций дециметрового волнового диапазона для обеспечения устойчивого и непрерывного взаимодействия с вертолетным комплексом целеуказания и разведки, по крайней мере три высокоскоростных проводных модема (ВПМ), которые через кабельный ввод обеспечивают по четырем двухпроводным линиям взаимодействие с комплексом управления средствами поражения, который дополнительно введен в автоматизированную систему боевого управления и содержит в своем составе электронно-вычислительную машину, аппаратуру передачи данных со средствами связи, технические средства автоматизации, ВПМ, кроме того, по пятой двухпроводной линии кабельного ввода через ВПМ происходит взаимодействие с береговым комплексом разведки воздушной и надводной обстановки, работающим в активном режиме радиолокации, а по шестой двухпроводной линии кабельного ввода через ВПМ происходит взаимодействие с наземным комплексом целеуказания и разведки пассивного типа, а также содержит в своем составе радиостанцию спутниковой связи, которая обеспечивает устойчивое взаимодействие с вышестоящими органами управления и позволяет максимально быстро реагировать на все изменения обстановки.

Описание

Изобретение относится к области военной техники, а именно к системам автоматизированного управления артиллерийскими и ракетными формированиями, и может найти широкое применение для управления огнем ракетно-артиллерийских подразделений.

Объект изобретения представляет собой автоматизированную систему боевого управления берегового артиллерийского и ракетного комплексов.

Развитие средств вооружения, включая артиллерийские комплексы (АК) и ракетные комплексы (РК), требует постоянного совершенствования систем управления огнем, главными задачами которых являются:

- информационный обмен с вышестоящими, подчиненными и взаимодействующими органами управления;

- информационный обмен со средствами разведки;

- целераспределение и планирование огня;

- подготовка данных полетного задания и расчет установок стрельбы;

- анализ информации о состоянии формирований АК и РК.

При создании таких комплексов особое внимание уделяется повышению их мобильности, оперативности и быстродействия.

Известен комплекс автоматизированного управления огнем реактивной артиллерии [см., например, журнал «Mititary Parade», М.: АО «Милитэри Перейд», mayjune 1994, р. 22-27, с. 120-121].

Он содержит электронно-вычислительную машину, аппаратуру передачи данных со средствами связи, технические средства автоматизации и устройство их электрического сопряжения. Указанные элементы комплекса функционально взаимосвязаны и координируются электронно-вычислительной машиной.

Недостатком данного комплекса является снижение оперативности обмена информацией по причине загруженности оператора при вводе команд в электронно-вычислительную машину, отсутствие взаимодействия с комплексами целеуказания и разведки воздушной, наземной и надводной обстановки.

Наиболее близким по технической сущности предлагаемой автоматизированной системы берегового артиллерийского и ракетного комплексов является «Комплекс автоматизированного управления огнем реактивной артиллерии» [Патент RU №2143133 C1 от 20.12.1999 г., МПК G06F 19/00, G06F 171:00, G06F 13/00], принятый авторами за прототип.

Комплекс, принятый за прототип, функционирует следующим образом. Все задачи, возлагаемые на комплекс, вызываются на решение по команде, вводимой оператором в электронно-вычислительную машину. Автоматически решаются задачи расчета исходных установок для стрельбы по цели. Для контролирования процесса решения задач на рабочих местах операторов установлены устройства отображения телевизионного типа. При поступлении данных о противнике электронно-вычислительная машина решает задачи планирования огня, затем результаты решения по каналам связи передаются огневым средствам поражения.

Однако для эффективного решения боевой задачи обеспечения стрельбы по морским целям артиллерийским или ракетным вооружением требуется, как правило, привлечение достаточно большого количества огневых средств поражения (до 10 и более самоходных артиллерийских установок и самоходных ракетных пусковых установок), для каждой из которой выбирается своя цель и проводится индивидуальная подготовка артиллерийского огня и ракетного удара. В этой связи создание массированного противокорабельного артиллерийского огня и ракетного удара одновременно большим количеством береговых артиллерийских и ракетных средств требует повышенной оперативности от автоматизированной системы боевого управления в части передачи данных информационного обмена, обработки данных от комплексов целеуказания и разведки наземного, морского и воздушного базирования.

Недостатками известного технического решения являются:

- отсутствие взаимодействия в реальном масштабе времени с вертолетным комплексом целеуказания и разведки;

- отсутствие взаимодействия с береговым комплексом разведки воздушной и надводной обстановки, работающим в активном режиме радиолокации;

- отсутствие взаимодействия с наземным комплексом целеуказания и разведки пассивного типа, отсутствие взаимодействия со средствами поражения, на скорости до 5 Мбит/с для передачи большого объема информации;

- отсутствие радиостанции спутниковой связи, обеспечивающей устойчивое взаимодействие с вышестоящими органами управления.

Известная автоматизированная система боевого управления берегового артиллерийского и ракетного комплекса содержит электронно-вычислительную машину, аппаратуру передачи данных со средствами связи, технические средства автоматизации для обслуживания огневых средств и устройство их электрического сопряжения в виде многоканального коммутирующего устройства.

Целью данного технического решения является создание автоматизированной системы боевого управления огневыми средствами берегового артиллерийского и ракетного комплексов, обеспечивающих максимальную оперативность обмена информацией, расширение функциональных возможностей и обеспечение взаимодействия как внутри самой автоматизированной системы боевого управления, так и с внешними комплексами целеуказания и разведки.

Для получения данного технического результата известная автоматизированная система дополнительно содержит две радиостанции дециметрового волнового диапазона с комплектами кабелей и антенно-мачтовыми устройствами, которые обеспечивают работу в цифровом и телеграфном режимах. Второй и четвертый канальные выходы аппаратуры передачи данных реального времени в телеграфном режиме подключены к соответствующим входам двух радиостанций дециметрового волнового диапазона. В цифровом режиме первый и третий канальные выходы аппаратуры передачи данных реального времени подключены к аппаратуре внутренней связи и коммутации каналов, которая обеспечивает подключение аппаратуры передачи данных реального времени к цифровым входам радиостанций дециметрового волнового диапазона для обеспечения устойчивого и непрерывного взаимодействия с вертолетным комплексом целеуказания и разведки.

Три высокоскоростных проводных модема (ВПМ) через кабельный ввод по четырем двухпроводным линиям обеспечивают взаимодействие с комплексом управления средствами поражения, который дополнительно введен в автоматизированную систему боевого управления.

Комплекс управления средствами поражения содержит в своем составе электронно-вычислительную машину, аппаратуру передачи данных со средствами связи, технические средства автоматизации, ВПМ.

По пятой двухпроводной линии кабельного ввода через ВПМ происходит взаимодействие с береговым комплексом разведки воздушной и надводной обстановки, работающим в активном режиме радиолокации. По шестой двухпроводной линии кабельного ввода через ВПМ происходит взаимодействие с наземным комплексом целеуказания и разведки пассивного типа.

Автоматизированная система боевого управления содержит в своем составе радиостанцию спутниковой связи, которая обеспечивает устойчивое взаимодействие с вышестоящими органами управления и позволяет максимально быстро реагировать на все изменения обстановки.

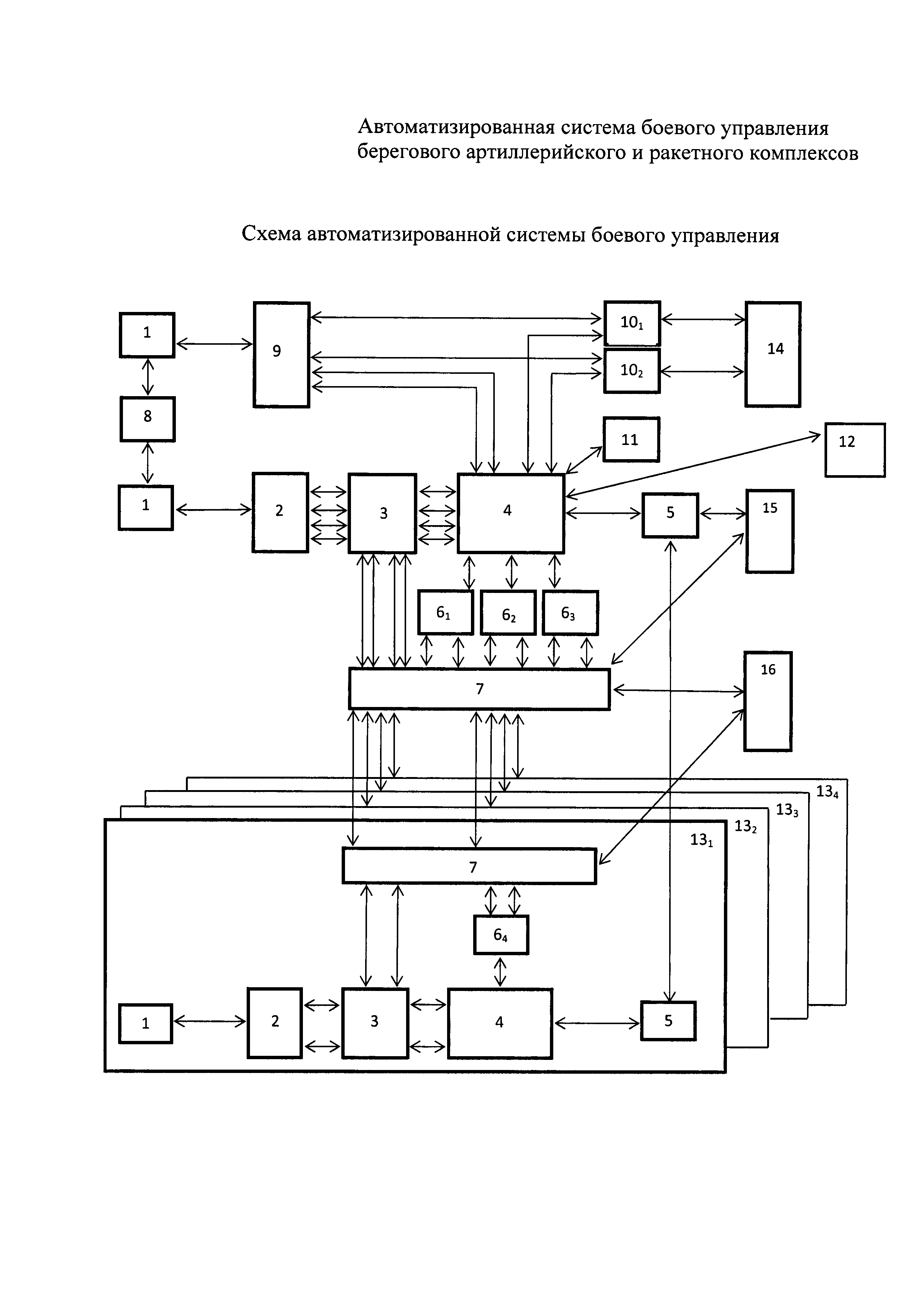

На чертеже приведена схема автоматизированной системы боевого управления.

В состав автоматизированной системы боевого управления берегового артиллерийского и ракетного комплексов входит электронно-вычислительная машина 1, аппаратура передачи данных 2, коммутационное устройство 3, аппаратура внутренней связи и коммутации каналов 4, ультракоротковолновая (УКВ) радиостанция с антенно-мачтовым устройством 5, три высокоскоростных проводных модема 6, кабельный ввод 7, коммутатор локально-вычислительной сети 8, аппаратура передачи данных реального времени 9, две радиостанции ДМВ диапазона 10, станция спутниковой связи с антенной 11, спутниковая радиостанция 12.

В состав комплекса управления средствами поражения 13 входит электронно-вычислительная машина 1, аппаратура передачи данных 2, коммутационное устройство 3, аппаратура внутренней связи и коммутации каналов 4, УКВ радиостанция с антенно-мачтовым устройством 5, высокоскоростной проводной модем 6, кабельный ввод 7.

Автоматизированная система боевого управления берегового артиллерийского и ракетного комплексов взаимодействует с вертолетным комплексом целеуказания и разведки 14, береговым комплексом разведки воздушной и надводной обстановки 15, работающим в активном режиме радиолокации, наземным комплексом целеуказания и разведки 16, работающим в пассивном режиме радиолокации.

Автоматизированная система боевого управления по предлагаемому изобретению функционирует следующим образом. При подаче электрического питания задействуются все элементы автоматизированной системы боевого управления. Электронно-вычислительные машины 1, соединенные между собой через коммутатор локально-вычислительной сети 8, который обеспечивает их подключение к аппаратуре передачи данных 2, через коммутационное устройство 3, аппаратуру внутренней связи и коммутации каналов 4, высокоскоростные проводные модемы 6 на кабельный ввод 7, осуществляют периодический опрос всех каналов, к которым могут быть подключены до четырех комплексов управления средствами поражения 13. Периодический опрос также осуществляется от берегового комплекса разведки воздушной и надводной обстановки 15, работающий в активном режиме радиолокации, наземного комплекса целеуказания и разведки 16, работающего в пассивном режиме радиолокации. Так же периодически опрашивается радиостанция УКВ диапазона с антенно-мачтовым устройством 5, подключенная через аппаратуру внутренней связи и коммутации каналов 4 и коммутационное устройство 3 к аппаратуре передачи данных 2, на наличие информационных сигналов в радиоэфире с комплексом управления средствами поражения 13 и с береговым комплексом разведки воздушной и надводной обстановки 15, работающим в активном режиме радиолокации. Возможность получения данных от вертолетного комплекса целеуказания и разведки 14 обеспечивается за счет подключения электронно-вычислительной машины 1 к аппаратуре передачи данных реального времени 9, которая в свою очередь напрямую или через аппаратуру внутренней связи и коммутации каналов 4 подключена к двум радиостанциям ДМВ диапазона 10, работающие в цифровом и телеграфном режимах и обеспечивающие прием и передачу информационных сигналов в радиоэфире.

После получения данных от любого из трех источников целеуказания и разведки, обеспечения взаимодействия с вертолетным комплексом целеуказания и разведки 14, с береговым комплексом разведки воздушной и надводной обстановки 15, работающим в активном режиме радиолокации, и наземным комплексом целеуказания и разведки 16, работающим в пассивном режиме радиолокации или станцией спутниковой связи с антенной 11, производится решение задачи целезакрепления и расчет установок стрельбы и данных полетного задания для обеспечения наведения средств поражения на цель и доведение их по проводным линиям связи с использованием кабельного ввода 7 или радиоканалу с использованием УКВ радиостанций 5 с антенно-мачтовыми устройствами до комплекса управления средствами поражения 13.

Выполнение автоматизированной системы боевого управления берегового артиллерийского и ракетного комплексов в соответствии с изобретением позволило достичь максимальной оперативности обмена информацией без увеличения временных нормативов на выполнение огневой задачи по поражению цели за счет наличия однотипной схемы сопряжения основных технических средств и введения в состав автоматизированной системы комплекса управления средствами поражения и обеспечения взаимодействия с вертолетным комплексом целеуказания и разведки, с береговым комплексом разведки воздушной и надводной обстановки, наземным комплексом целеуказания и разведки.

При проведении комплексных испытаний всей автоматизированной системы боевого управления скорость обслуживания огневых средств была увеличена по сравнению с прототипом в 2…3 раза.

В настоящее время разработана конструкторская документация, ведется подготовка серийного производства автоматизированной системы боевого управления.
