[1]Изобретение относится к области СВЧ техники, точнее к техническим решениям соединителей разъемных фланцев волноводов СВЧ трактов.
[2]Известен соединитель разъемных фланцев волноводов СВЧ трактов, выполненный в виде струбцины, стягивающей состыкованные фланцы (Анализатор цепей 8 мм длин волн Р2-65. Инструкция по эксплуатации. Интернет ресурс www.etk-elcom.ru).
[3]Недостаток такого соединителя фланцев волноводов СВЧ трактов в длительности осуществления процесса крепления, неудобном в случае многократного действий разъединения и соединения фланцев, необходимых в технологических целях.
[4]Наиболее близким по технической сущности к изобретению является соединитель фланцев, выполненный в виде винта, образованного шляпкой и цилиндрической частью меньшего диаметра, размещенной в соосных отверстиях состыкованных фланцев, и гайка, стягивающая их (Элементы соединения СВЧ трактов радиоизмерительных приборов. Присоединительные размеры. ГОСТ 13317-89).
[5]Недостаток такого соединителя волноводов СВЧ трактов в длительности осуществления процесса крепления, неудобном в случае многократного действия разъединения и соединения фланцев, необходимых в технологических целях.
[6]Технической задачей изобретения заключается в упрощение процесса крепления фланцев при многократном их соединении и разъединении, необходимом в технологических целях.
[7]Технический результат изобретения является ускорение процесса крепления фланцев волноводных труб.
[8]Это достигается тем, что известный соединитель фланцев волноводов СВЧ трактов, содержащий шляпку и цилиндрическую часть меньшего диаметра, размещенную в соосных отверстиях сочлененных волноводных фланцев, снабжен четырьмя пружинами, второй составляющей из шляпки и цилиндрической части меньшего диаметра, причем цилиндрическая часть и вторая составляющая цилиндрической части соединителя выполнены из магнитотвердого материала с остаточной намагниченностью, шляпка соединителя и шляпка второй составляющей соединителя выполнены в виде дисков из немагнитного материала с отверстиями, диски установлены в серединах цилиндрической части и второй составляющей цилиндрической части, пружины установлены на торцевых плоскостях каждой шляпки и их усилия, действующие в направлении оси цилиндрической части направлены от плоскостей шляпки и второй составляющей шляпки, максимальное усилие сжатия каждой пружины на 10%…20% меньше максимальной силы притяжения двух цилиндрических частей при соединении их торцов, а суммарная длина каждой цилиндрической части, выступающей над торцевой поверхностью диска шляпки, и минимальной толщины сжатой пружины не более чем на 25 мкм меньше толщины фланца.

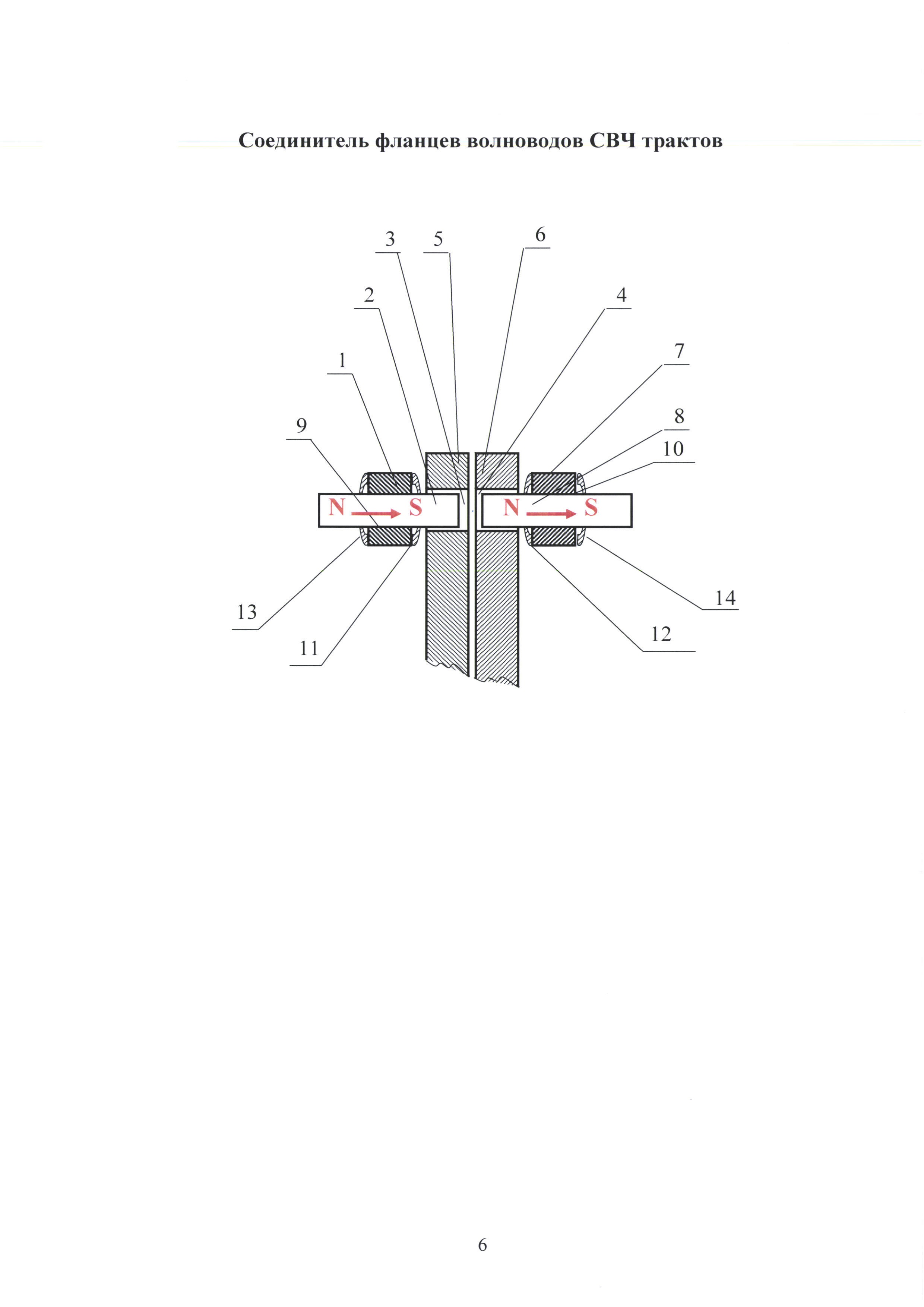

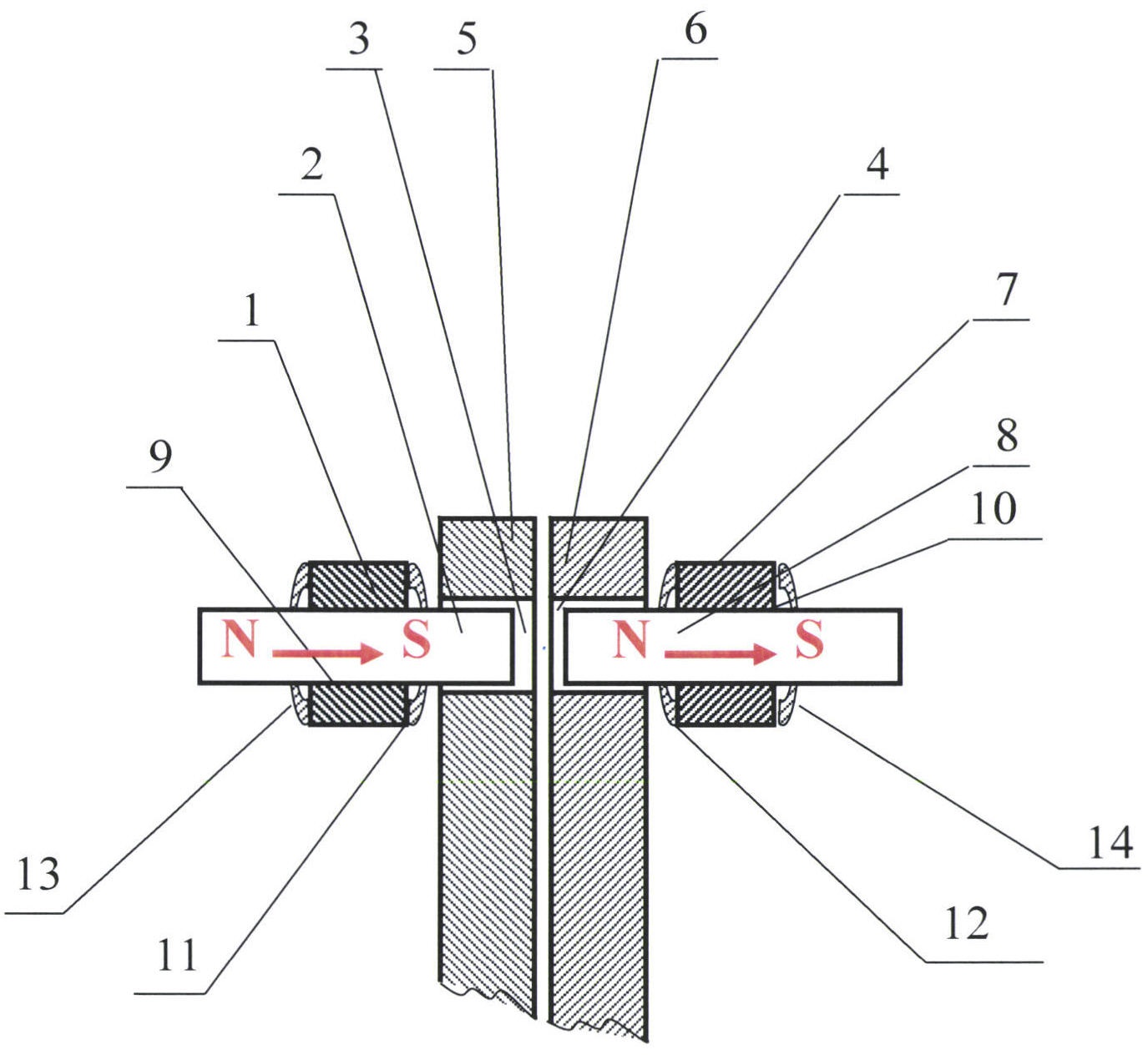

[9]Сущность технического решения поясняется чертежом, на котором показано поперечное сечение части фланцев волноводов СВЧ тракта с соединителем.
[10]Соединитель содержит шляпку 1 в виде диска и цилиндрическую часть 2 меньшего диаметра, размещенную в соосных отверстиях 3 и 4 сочлененных волноводных фланцев 5 и 6, вторую составляющую из шляпки 7 в виде диска и цилиндрической части 8 меньшего диаметра, отверстия 9 в диске 1 и отверстие 10 в диске 7, в которых закреплены центры цилиндрической части 2 и второй цилиндрической части 8 соединителя и его второй части. На торцевых поверхностях шляпок 1 и 7 установлены пружины 11, 12, 13 и 14, действующие в направлении оси цилиндрических частей 2 и 8 от торцевых поверхностей шляпок 1 и 7.
[11]Соединитель фланцев волноводов СВЧ трактов работает следующим образом.
[12]При сближении волноводных фланцев 5 и 6 между торцами цилиндрических частей 2 и 8 в соосных отверстиях 3 и 4 сочлененных волноводных фланцев 5 и 6 возникают магнитные силы притяжения, возрастающие по мере сближения торцов цилиндрических частей 2 и 8. При этом необходимое согласие полюсных наконечников постоянных магнитов достигается выбором ориентации соединителей. Наибольшее усилие соответствует моменту соприкосновения торцов цилиндрических частей 2 и 8. В таком состоянии взаимного положения торцов цилиндрических частей 2 и 8 из магнитотвердых материалов с остаточной намагниченностью (т.е. постоянных магнитов) при согласованном положении их полюсов они удерживают присоединение волноводных фланцев 5 и 6 за счет действия шляпки 1 и шляпки 7 второй составляющей соединителя.
[13]Для обеспечения стягивающего действия расстояние между плоскостью диска шляпки 1 и плоскостью поверхности фланца 5, а также между плоскостью диска шляпки 7 и плоскостью поверхности фланца 6 должны быть равны нулю. Для исключения технологического разброса в длинах цилиндрической части 2, выступающей из диска шляпки 1, и толщины фланца 5, а также исключения технологического разброса в длинах цилиндрической части 8, выступающей из диска шляпки 7, и толщины фланца 6, применены пружины 11 и 12, соответственно.
[14]Максимальное усилие магнитных сил соответствует нулевому зазору между торцами постоянных магнитов. Каждый нулевой зазор обеспечивает суммарная длина каждой цилиндрической части 2 и 8, выступающих над торцевой поверхностью дисков шляпок 1 и 7, и минимальных толщин сжатых пружин, каждая не более чем на 25 мкм меньше толщин фланцев 5 и 6.
[15]Условие 25 мкм соответствует достижимому технологическому допуску и приемлемо для обеспечения усилия стяжки фланцев 5 и 6.
[16]Требование максимального усилия сжатия каждой пружины быть меньше максимальной силы притяжения каждой из двух цилиндрических частей 2 и 8 в состоянии соединения их торцов на 10%…20% действующей в направлении оси цилиндрической части и 2 и 8 на волноводные фланцы 5 и 6, соответствует выборке технологических зазоров при сохранении стягивающих усилий постоянных магнитов.
[17]Разъем фланцев 5 и 6 осуществляется их раздвижением.
[18]Каждый соединитель образует пара из шляпок 1 и 7 и цилиндрических частей 2 и 8 при остаточной намагниченности в них.
[19]Рабочее устройство по данной заявке разработано базе постоянных магнитов из редкоземельных металлов.
[20]Использование изобретения ускоряет процесс крепления фланцев волноводных труб.
