[1]Изобретение относится к электронной технике, в частности к микроэлектронике, и может быть использовано при изготовлении кристаллов интегральных схем (ИС) и дискретных полупроводниковых приборов. Остаточные напряжения в материалах микроэлектромеханических систем (МЭМС) существенно влияют на процент выхода годных кристаллов и на надежность ИС. В связи с этим необходимо постоянное совершенствование способов контроля механических напряжений.
[2]Известен способ определения механических напряжений в тонких пленках путем вытравливания в подложке окон и измерения геометрических размеров деформированной пленки, по которым судят о величине механических напряжений, отличающийся тем, что, с целью повышения точности и упрощения процесса измерений, после травления подложку скрайбируют по лицевой стороне через выбранные для исследования структуры так, чтобы излом прошел параллельно свободно висящему краю пленки, отламывают часть пластины и вновь скрайбируют ее параллельно полученному ранее излому с шагом, обеспечивающим прохождение излома через исследуемые структуры, вновь отламывают часть структуры подложки и располагают ее под углом α к оси электронного микроскопа [1].
[3]Недостатком данного способа является операция скрайбирования, которая вносит механические напряжения в исследуемую структуру. Кроме этого, необходимость излома образца не позволяет проводить измерения на рабочих пластинах.
[4]Наиболее близким по сути к изобретению является способ контроля величины остаточных напряжений в структуре пленка-подложка, включающий формирование между пленкой и подложкой промежуточного слоя заданной толщины, вскрытие в пленке методом фотолитографии окон в виде круга, отделение полоски пленки по краю окон на ширину 5-100 мкм путем селективного травления промежуточного слоя, определение относительного удлинения пленки по интерференционной картине в зазоре пленка-подложка и расчет остаточных напряжений σ по формуле
[5]
,
[6]где L - длина свободного конца балки после удлинения/сжатия, Lo - длина исходной балки, μƒ - коэффициент Пуассона покрытия, Еƒ - модуль Юнга покрытия [2].
[7]Длину свободного конца балки L определяют по формуле
[8]
,
[9]где L1 - расстояние от точки отсчета до первой линии интерференции; i - номер линии; n - количество линий интерференции; (Li-Li-1) - расстояние между двумя линиями интерференции с номерами i и (i-1); λ - длина волны света, в котором наблюдалась интерференционная картина (для зеленого λ=0,54 (мкм)) [3].
[10]Учитывая, что каждое измерение размера переменной вносит некоторую погрешность в расчет механических напряжений, необходимо минимизировать число измерений. Кроме того, с уменьшением рассматриваемой области увеличивается точность измерений. Как известно, изображение, анализируемое исследователем, представляет собой матрицу 1000×1000 (пкс). Погрешность оператора составляет 1 (пкс). Количество измерений не менее трех: измерение Loдлины исходной балки, измерение L1 расстояния от точки отсчета до первой линии интерференции, измерение L2 расстояния от точки отсчета до второй линии интерференции. Количество линий интерференции более двух.
[11]Проведем оценку величины L1 и L2. Например, для L 70 (мкм) в случае минимального количества измерений, то есть две линии интерференции: значение L2 будет составлять около 70 (мкм), а значением L1 можно пренебречь. Погрешность будет составлять 1 (пкс), то есть около 70 (нм).
[12]В процессе расчета механических напряжений количество переменных можно описать зависимостью (n+1). Минимальное количество переменных - 3 (при n=2, то есть две линии интерференции). Очевидно, что с увеличением количества линий интерференции (n=3; 4; 5…) количество переменных будет возрастать, а значит погрешность увеличится.
[13]Задачей настоящего изобретения является повышение точности измерения за счет измерения зазора с помощью растрового электронного микроскопа (РЭМ) между краем балки и периферией пленки-покрытия до и после травления промежуточного слоя.
[14]Поставленная задача решается тем, что измеряют механические напряжения в МЭМС структурах, включающих формирование между пленкой-покрытием и основой промежуточного слоя, промежуточный слой может иметь произвольную толщину, измеряют относительное удлинение пленки-покрытия по изменению величины зазора между краем балки и периферией пленки-покрытия посредством РЭМ и рассчитывают механические напряжения σ на рабочих пластинах по формуле
[15]
,
[16]где L - длина свободного конца балки после удлинения/сжатия, d0 - зазор между краем балки и областью периферии пленки-покрытия до травления промежуточного слоя, d - зазор между краем балки и областью периферии пленки-покрытия после травления промежуточного слоя, Eƒ - модуль Юнга покрытия, μƒ - коэффициент Пуассона покрытия.
[17]Количество измерений переменных в заявляемом способе не меняется и составляет три, а именно измерение L длины свободной балки, измерение d зазора между краем балки и областью периферии пленки-покрытия после травления промежуточного слоя, измерение d0 зазора между краем балки и областью периферии пленки-покрытия до травления промежуточного слоя. Следовательно, точность измерения в заявляемом способе возрастет по сравнению с прототипом за исключением случая, когда анализируемая картина будет иметь две линии интерференции.
[18]Кроме того, можно сформировать зазор между краем исследуемой структуры и периферией пленки-покрытия, в m раз меньший по величине, чем длина исследуемой структуры, значит точность измерений увеличится в m раз.
[19]Контроль относительного удлинения пленки по изменению величины зазора между краем балки и периферией пленки-покрытия осуществляется посредством РЭМ на рабочих пластинах. Не требуется изготовление шаблонов. Промежуточный слой может иметь произвольную толщину. Измеряемый материал покрытия и промежуточный слой не ограничиваются оксидом кремния.

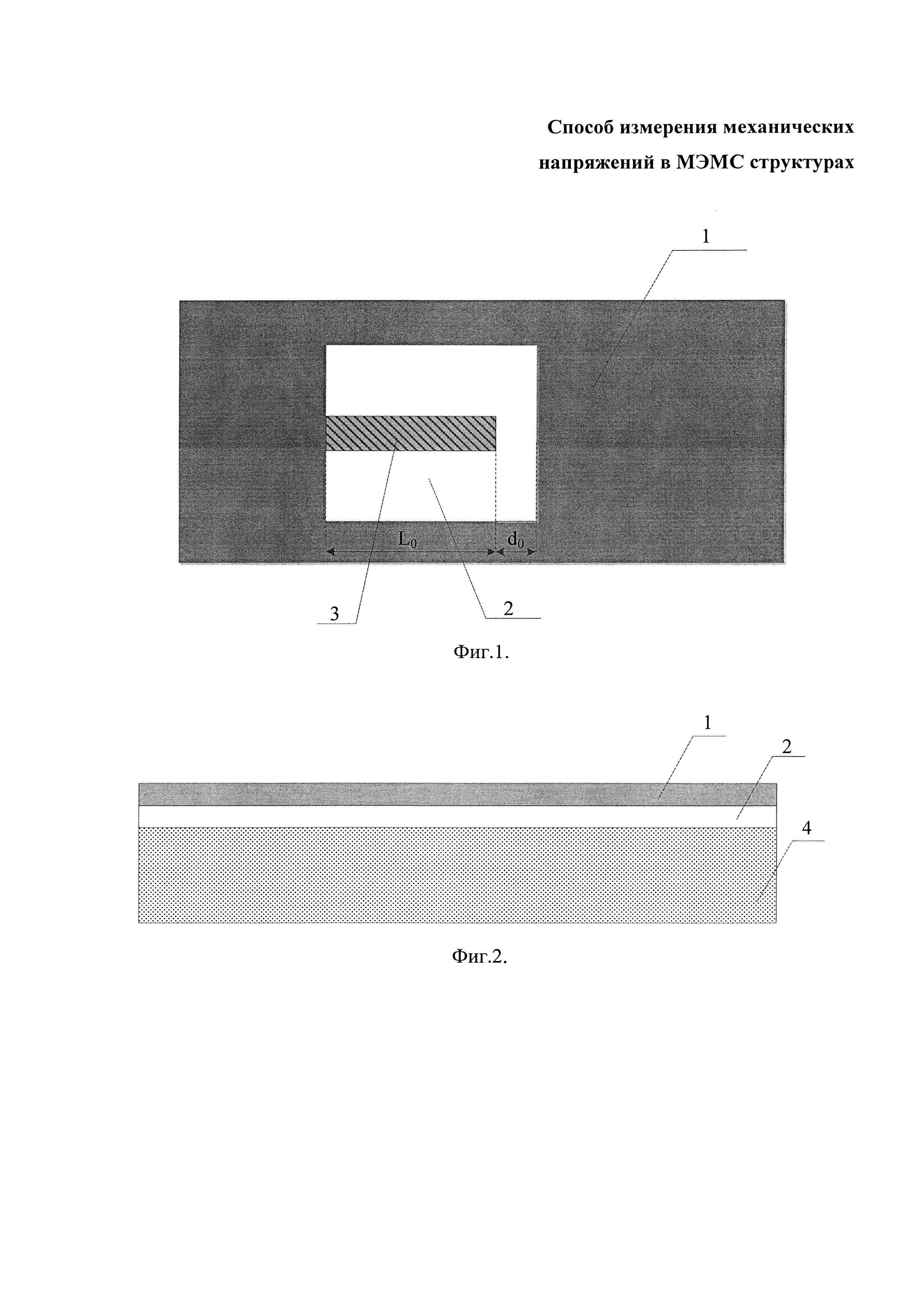

[20]На фиг. 1 и на фиг. 2 представлен макет балочной структуры с контролируемыми параметрами, где L0 - длина исходной балки, d0 - зазор между краем балки и областью периферии пленки-покрытия до травления промежуточного слоя, 1 - пленка-покрытие, 2 - промежуточный слой, 3 - балка, 4 - основа.
[21]Пример конкретного применения. С помощью заявляемого способа проведены исследования и определены величины остаточных напряжений в МЭМС структурах на примере Si (основа) - SiO2 (промежуточный слой) - Si3N4 (пленка-покрытие, исследуемый материал). При величине зазора между краем балки и периферией 5 (мкм), погрешность ΔL составит 5 (нм). Так как величина балки составляет 70 (мкм), то по сравнению с прототипом повышается точность измерений в 12 раз. Истинное значение σ рассчитано по формуле (3) с учетом деформации балки на величину 0.6 (мкм) и составляет 1.641 (ГПа).
[22]Таким образом, заявляемый способ контроля механических напряжений в МЭМС по сравнению с прототипом позволяет повысить точность измерения механических напряжений.
[24]1. Патент СССР 1442012.
[25]2. Патент РФ 2345337 – прототип.
[26]3. В.А. Зеленин. Контроль остаточных напряжений в структурах Si-Si02. Доклады БГУИР, №8 (70), 2012.
,
