патент
№ RU 2608291
МПК H05K13/00

СТОЛ СБОРЩИКА ДЛЯ РАБОТЫ С ГИБКИМИ ПЕЧАТНЫМИ КАБЕЛЯМИ

Авторы:
Грызлов Игорь Николаевич Цветков Михаил Андреевич Петренко Алексей Борисович
Все (15)
Номер заявки
2015157069
Дата подачи заявки
30.12.2015
Опубликовано
17.01.2017
Страна
RU
Дата приоритета
24.05.2024
Номер приоритета
Страна приоритета
Как управлять
интеллектуальной собственностью
Иллюстрации
2
Реферат

Изобретение относится к электротехнике, производству радиоэлектронной аппаратуры, в частности к технологии сборки приборов с применением гибких печатных кабелей (ГПК). Конструкция стола, имеющего каркас из стального профиля, покрытого порошковой краской и состоящего из двух частей, верхняя часть каркаса должна быть выполнена в виде прямоугольной рамы, по углам которой имеются вертикальные стойки, направленные вниз, нижняя часть каркаса также имеет прямоугольную раму, по ее углам - вертикальные полые стойки, в которые вставляются стойки верхней части каркаса, столешницу, которая крепится к каркасу в верхней части, в стойках каркаса устанавливаются регулировочные болты для фиксации столешницы по высоте, при этом каркас установлен на колеса, два из которых оснащены стопорным механизмом, столешница стола выполнена из материала, устойчивого к истиранию с антистатическим покрытием. Учитывая особенности работы с ГПК, на столешнице вдоль поперечных сторон стола должно быть выделено место для крепления маркировочной таблицы, с двух сторон по продольным сторонам нанесена шкала для измерения длин кабелей, с обратной стороны столешницы также с двух сторон по продольным сторонам закреплены штанги. На них устанавливаются подвижные фиксаторы, прижимающие ГПК и имеющие с двух сторон кольца, для передвижения по штангам, соединенные резиновой лентой, продетой в поливинилхлоридную трубку. Техническим результатом является исключение механического повреждения: продольного расслоения ГПК, повреждения и отламывания контактных площадок для распайки электрических цепей. 2 ил.

Формула изобретения

Стол сборщика для работы с гибкими печатными кабелями (ГПК) имеет каркас из стального профиля, покрытого порошковой краской, состоящий из двух частей, верхняя часть каркаса выполнена в виде прямоугольной рамы, по углам которой имеются вертикальные стойки, направленные вниз, нижняя часть каркаса также имеет прямоугольную раму, по ее углам имеются вертикальные полые стойки, в которые вставляются стойки верхней части каркаса, столешницу, закрепленную на верхней части каркаса, в стойках каркаса имеются отверстия под регулировочные болты для фиксации столешницы по высоте, колесные опоры, на которые установлен каркас, две из которых со стопорным механизмом, столешница выполнена из материала, устойчивого к истиранию с антистатическим покрытием, отличающийся тем, что на столешнице вдоль поперечных сторон стола выделено место для крепления маркировочной таблицы, с двух сторон по продольным сторонам нанесена шкала для измерения длин кабелей, с обратной стороны столешницы также с двух сторон по продольным сторонам закреплены штанги для передвижения фиксаторов.

Описание

Изобретение относится к электротехнике, производству радиоэлектронной аппаратуры, в частности к технологии сборки приборов с применением гибких печатных кабелей (ГПК). Перед сборкой приборов, в которых используются ГПК, необходимо осуществлять контроль их длины, толщины, величины волнистости, качества рабочей поверхности кабеля и нанесение на них маркировки. Все указанные операции по технологическому процессу при сборке приборов должны производиться на рабочих столах.

Известны рабочие столы фирмы VIKING для раскладки и вязки жгутов с регулируемой наклонной рабочей поверхностью от 0 до 80 градусов и специальной горизонтальной перфорацией, позволяющей крепить различные держатели для жгутов, при этом регулировка наклона и фиксирование положения столешницы осуществляется с помощью зажимных рукоятей.

Эти столы не пригодны для работ с ГПК, так как горизонтальная перфорация на рабочем столе может нанести повреждение рабочей поверхности кабеля.

Известны рабочие столы фирмы VIKING серии ПС-10, ПС-15, для установки и перемещения оборудования в рабочей зоне. Они снабжены регулировкой столешницы по высоте и 4-мя колесными опорами, две из которых со стопорными механизмами. Их конструкция описана на сайте www.vkg.ru, но на этих рабочих местах отсутствует возможность крепления ГПК. Технологические операции по контролю качества и маркировки ГПК требуют дополнительной оснастки.

Для работы с ГПК в цехах на различных участках необходимы подкатные рабочие столы с горизонтальной антистатической поверхностью.

Задачей данного изобретения является создание рабочего места для работы сборщика по подготовке ГПК к сборке приборов радиоэлектронной аппаратуры.

Для контроля качества ГПК и их маркировки предлагается конструкция стола, имеющего каркас из стального профиля, покрытого порошковой краской и состоящего из двух частей, верхняя часть каркаса должна быть выполнена в виде прямоугольной рамы, по углам которой имеются вертикальные стойки, направленные вниз, нижняя часть каркаса также имеет прямоугольную раму, по ее углам - вертикальные полые стойки, в которые вставляются стойки верхней части каркаса, столешницу, которая крепится к каркасу в верхней части, в стойках каркаса устанавливаются регулировочные болты для фиксации столешницы по высоте, при этом каркас установлен на колеса, два из которых оснащены стопорным механизмом, столешница стола выполнена из материала, устойчивого к истиранию с антистатическим покрытием. Учитывая особенности работы с ГПК, на столешнице вдоль поперечных сторон стола должно быть выделено место для крепления маркировочной таблицы, с двух сторон по продольным сторонам нанесена шкала для измерения длин кабелей, с обратной стороны столешницы также с двух сторон по продольным сторонам закреплены штанги. На них устанавливаются подвижные фиксаторы, прижимающие ГПК и имеющие с двух сторон кольца, для передвижения по штангам, соединенные резиновой лентой, продетой в поливинилхлоридную (ПВХ) трубку.

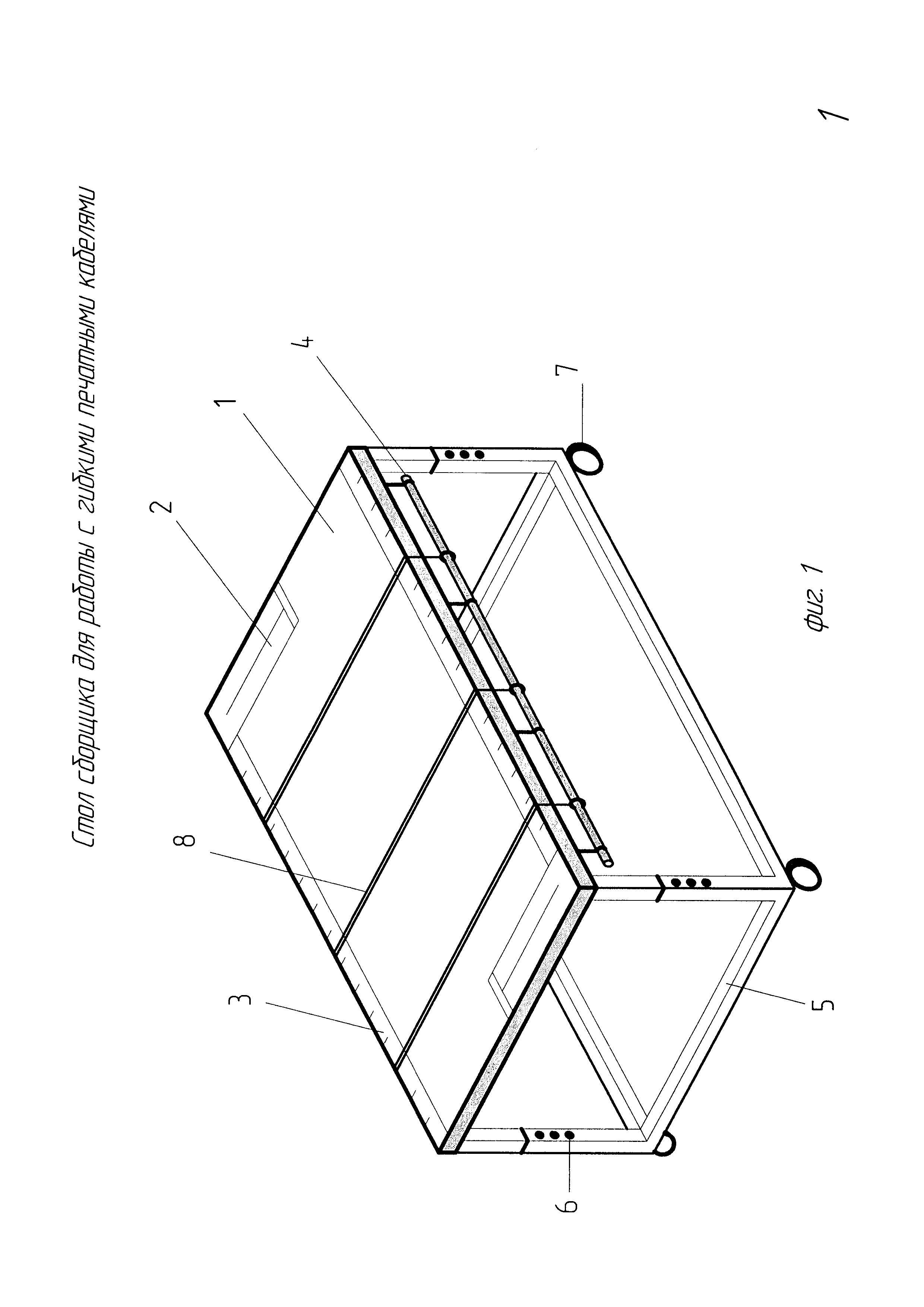

На фигуре 1 представлен стол сборщика радиоэлектронной аппаратуры для работы с гибкими печатными кабелями, имеющий:

1. столешницу с антистатическим покрытием, местами для крепления маркировочной таблицы и шкалой для измерения длин ГПК, нанесенной по продольным сторонам;

2. места для крепления маркировочной таблицы;

3. шкалы продольные;

4. штанги для крепления фиксаторов;

5. каркас стола, состоящий из верхней и нижней частей;

6. регулировочные болты;

7. колеса со стопорным механизмом;

8. подвижные фиксаторы.

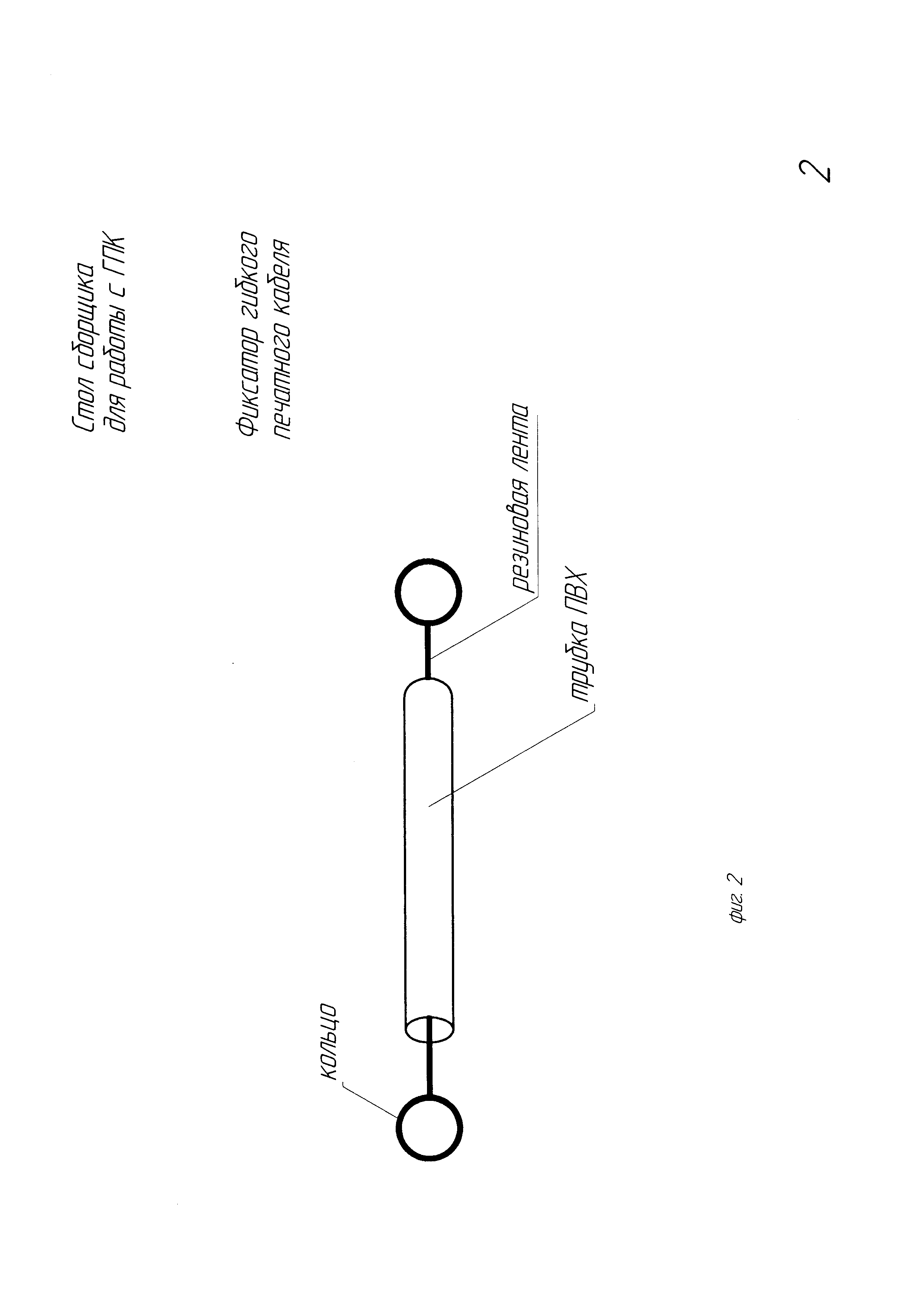

На фигуре 2 представлен подвижный фиксатор, состоящий из двух колец, соединенных резиновой лентой, продетой в ПВХ трубку.

Стол сборщика для работы с ГПК используется в технологии сборки электронных приборов с применением ГПК.

Технологический процесс включает следующие операции:

1. проверка электрических цепей ГПК (на сопротивление изоляции между соседними проводниками и целостности проводников методом прозвонки);

2. проверка габаритных параметров ГПК;

3. раскладка кабелей по длинам;

4. маркировка кабелей.

На регулировочном участке проводится проверка электрических цепей ГПК на сопротивление изоляции и целостность проводников методом прозвонки. При проверке габаритных параметров ГПК на механическом участке проверяется длина кабеля, через каждые 200-300 мм контролируется его ширина и толщина, ширина токопроводящей дорожки и волнистость, отклонение от прямолинейности в поперечном сечении.

ГПК раскладываются на столе и закрепляются передвижными фиксаторами перед маркировкой в соответствии с маркировочной таблицей, размещенной на столе (фиг. 1).

После прохождения каждой операции стол сборщика перемещают на следующий участок, при этом ГПК закреплены фиксаторами на столе.

На монтажном участке проводится маркировка и проверка ее соответствия сборочному чертежу.

Таким образом, стол для работы с ГПК, имеющий каркас из стального профиля, покрытого порошковой краской, состоящего из двух частей, верхняя часть каркаса должна быть выполнена в виде прямоугольной рамы, по углам которой имеются вертикальные стойки, направленные вниз, нижняя часть каркаса также имеет прямоугольную раму с вертикальными полыми стойками по ее углам, в которые вставляются стойки верхней части каркаса, столешница крепится к каркасу в верхней части, а в стойках каркаса устанавливаются регулировочные болты для фиксации столешницы по высоте, при этом каркас установлен на колеса, два из которых оснащены стопорным механизмом. Столешница выполнена из материала, устойчивого к истиранию с антистатическим покрытием, при этом па столешнице вдоль поперечных сторон стола выделено место для крепления маркировочной таблицы, с двух сторон по продольным сторонам нанесена шкала для измерения длин кабелей. С обратной стороны столешницы также с двух сторон по продольным сторонам закреплены штанги, на которых установлены подвижные фиксаторы из резиновой ленты, продетой в поливинилхлоридную трубку, на концах ленты закреплены кольца для продольного передвижения по штангам. Стол используется для контроля качества ГПК и их маркировки.

Техническим результатом использования данного приспособления является исключение механического повреждения: продольного расслоения ГПК, повреждения и отламывания контактных площадок для распайки электрических цепей.
