патент
№ RU 2623753
МПК F42B8/24

СПОСОБ ФОРМИРОВАНИЯ ГАБАРИТНО-МАССОВОГО МАКЕТА БЕСПИЛОТНОГО ЛЕТАТЕЛЬНОГО АППАРАТА

Авторы:
Комарова Людмила Викторовна
Номер заявки
2016105681
Дата подачи заявки
19.02.2016
Опубликовано
29.06.2017
Страна
RU
Как управлять
интеллектуальной собственностью
Чертежи
2
Реферат

Изобретение относится к области авиации и ракетостроения, а именно к средствам имитации летательных аппаратов для проведения летных испытаний и обучения персонала. Способ состоит в том, что макет формируют из базовых элементов, составляющих зону регулярных сечений, и макетов дополнительных элементов конструкции, таких как головной обтекатель, воздухозаборное устройство и аэродинамические поверхности. Базовые элементы составляют из круглых труб, имеющих переменный диаметр по длине, закрепленных на них шпангоутов, наружный контур которых повторяет форму сечения миделя и обшивки. Базовые элементы имеют такие длины и составлены таким образом, что элементы подвески макета располагаются на стыках между базовыми элементами. Технический результат заключается в повышении точности воспроизведения габаритно-массовых характеристик и внешней формы имитируемого изделия, обеспечении технологичности изготовления, прочности и жесткости макета. 4 з.п. ф-лы, 3 ил.

Формула изобретения

1. Способ формирования габаритно-массового макета беспилотного летательного аппарата, при котором анализируют имитируемое изделие (беспилотный летательный аппарат), в том числе определяют габаритно-массовые характеристики, базовые элементы формы, расположение элементов подвески; определяют количество базовых элементов макета; определяют количество и параметры и изготавливают составные части базовых элементов макета - труб, силовых и регулярных шпангоутов, обшивки; при этом трубы выполнены с переменным по длине труб наружным диаметром, максимальным в местах установки силовых и регулярных шпангоутов (посадочных местах трубы), а силовые и регулярные шпангоуты состоят каждый из наружного контура, форма которого соответствует форме сечения миделя имитируемого изделия, посадочного места под трубу и соединяющих их ребер жесткости, причем форма наружного контура силовых и регулярных шпангоутов либо повторяет форму сечения имитируемого изделия, либо не выходит за его пределы, а форма и диаметр посадочного места под трубу соответствуют посадочным местам трубы; закрепляют силовые и регулярные шпангоуты на трубах таким образом, что на торцах каждой из труб расположены силовые шпангоуты, и наружные контуры всех силовых и регулярных шпангоутов ориентированы одинаково; закрепляют на наружных контурах силовых и регулярных шпангоутов обшивку, образуя базовые элементы макета; соединяют базовые элементы макета торец к торцу и фиксируют; изготавливают и закрепляют на макете дополнительные элементы конструкции макета.

2. Способ формирования габаритно-массового макета беспилотного летательного аппарата по п.1, при котором в состав дополнительных элементов конструкции макета входят имитатор головного обтекателя, имитатор воздухозаборного устройства, имитаторы аэродинамических поверхностей и элементы подвески.

3. Способ формирования габаритно-массового макета беспилотного летательного аппарата по п.1, при котором на макете устанавливают дополнительную аппаратуру.

4. Способ формирования габаритно-массового макета беспилотного летательного аппарата по п.3, при котором дополнительная аппаратура представляет собой электрические имитаторы достартовых систем.

5. Способ формирования габаритно-массового макета беспилотного летательного аппарата по п.3, при котором дополнительная аппаратура представляет собой элементы системы телеметрии.

Описание

[1]

Изобретение относится к области авиации и ракетостроения, а именно к средствам имитации летательных аппаратов для проведения летных испытаний и обучения персонала.

[2]

Также из уровня техники известна учебно-летная ракета (патент RU 2365860, МПК F42B 8/24, 27.08.2009), наиболее близкая к предлагаемому изобретению и выбранная в качестве прототипа. Учебно-летная ракета выполнена в виде корпуса, изготовленного из круглой трубы и снабженного узлами крепления к подвесному устройству самолета-носителя, причем толщина трубы позволяет имитировать вес реальной ракеты.

[3]

Основным недостатком учебно-летной ракеты является то, что имитация с ее помощью ракет, имеющих некруглое поперечное сечение сложной формы, затруднена из-за сложности изготовления труб такого сечения. Дополнительно, для того чтобы положение центра масс учебно-летной ракеты совпадало с положением центра масс реальной ракеты, требуется использование грузов.

[4]

Задачей предлагаемого изобретения является создание способа формирования габаритно-массовых макетов для беспилотных летательных аппаратов, прежде всего управляемых ракет и авиабомб, имеющих сложную (по крайней мере, некруглую) форму сечения миделя.

[5]

Задача решается за счет того, что анализируют имитируемое изделие (беспилотный летательный аппарат), в том числе определяют габаритно-массовые характеристики, базовые элементы формы, расположение элементов подвески; определяют количество базовых элементов макета; определяют количество и параметры и изготавливают составные части базовых элементов макета - труб, силовых и регулярных шпангоутов, обшивки; при этом трубы выполнены с переменным по длине труб наружным диаметром, максимальным в местах установки силовых и регулярных шпангоутов (посадочных местах трубы), а силовые и регулярные шпангоуты состоят каждый из наружного контура, форма которого соответствует форме сечения имитируемого изделия, посадочного места под трубу и соединяющих их ребер жесткости, причем форма наружного контура силовых и регулярных шпангоутов либо повторяет форму сечения имитируемого изделия, либо не выходит за его пределы, а форма и диаметр посадочного места под трубу соответствуют посадочным местам трубы; закрепляют силовые и регулярные шпангоуты на трубах таким образом, что на торцах каждой из труб расположены силовые шпангоуты, и наружные контуры всех силовых и регулярных шпангоутов ориентированы одинаково; закрепляют на наружных контурах силовых и регулярных шпангоутов обшивку, образуя базовые элементы макета; соединяют базовые элементы макета торец к торцу и фиксируют; изготавливают и закрепляют на макете дополнительные элементы конструкции макета.

[6]

В частном случае осуществления изобретения задача решается за счет того, что в состав дополнительных элементов конструкции макета входят имитатор головного обтекателя, имитатор воздухозаборного устройства, имитаторы аэродинамических поверхностей и элементы подвески.

[7]

В другом частном случае осуществления изобретения задача решается за счет того, что на макете устанавливают дополнительную аппаратуру.

[8]

В третьем частном случае осуществления изобретения задача решается за счет того, что дополнительная аппаратура представляет собой электрические имитаторы достартовых систем.

[9]

В четвертом частном случае осуществления изобретения задача решается за счет того, что дополнительная аппаратура представляет собой элементы системы телеметрии.

[10]

Способ формирования габаритно-массового макета беспилотного летательного аппарата позволяет обеспечить требуемую точность воспроизведения габаритно-массовых характеристик и внешней формы имитируемого изделия, обеспечить технологичность изготовления, прочность и жесткость макета.

[11]

Сущность предлагаемого изобретения поясняется чертежами (для упрощения чертежей крепежные элементы не показаны, включая упоминаемые в тексте).

[12]

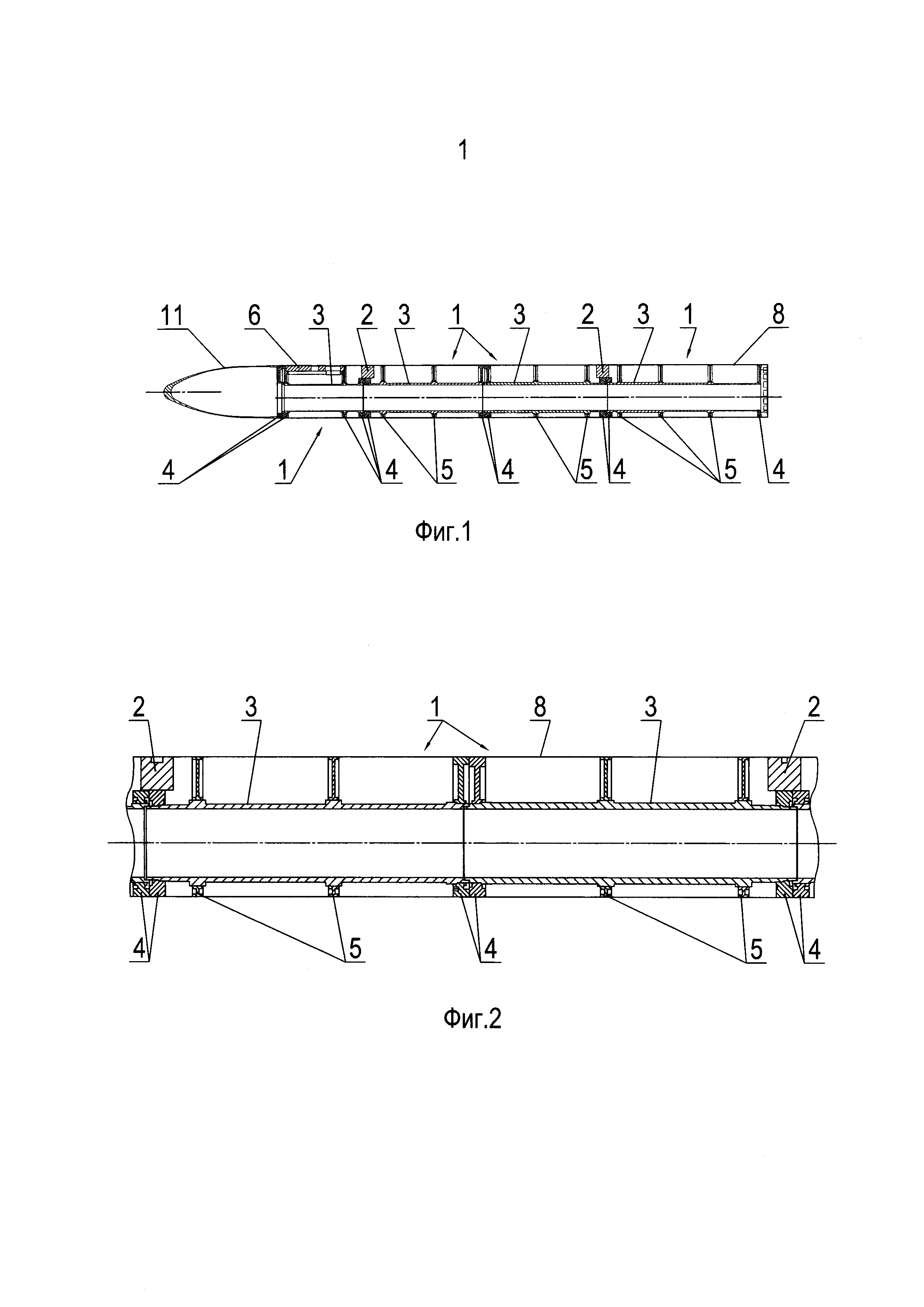

На фиг. 1 изображен фронтальный разрез габаритно-массового макета беспилотного летательного аппарата.

[13]

На фиг. 2 изображен фрагмент фронтального разреза габаритно-массового макета беспилотного летательного аппарата в увеличенном масштабе, от одного бугеля до другого.

[14]

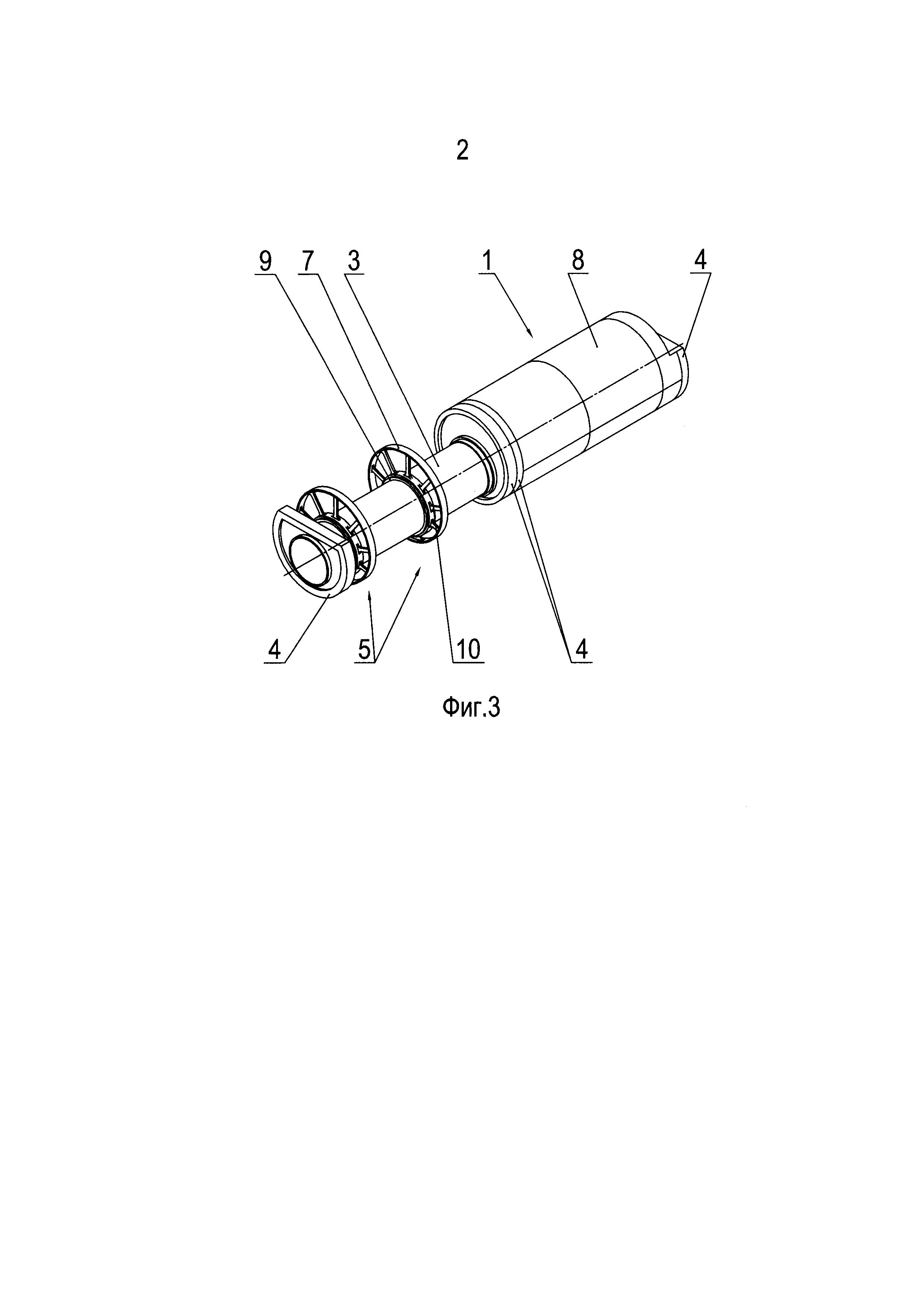

На фиг. 3 изображены два базовых элемента, соединенных вместе, один из них без обшивки, при этом силовые шпангоуты на торцах изображенной конструкции имеют модифицированную форму - посадочные места под бугели.

[15]

На чертежах позициями обозначены:

[16]

1 - базовый элемент (макета);

[17]

2 - бугель;

[18]

3 - труба;

[19]

4 - силовой шпангоут;

[20]

5 - регулярный шпангоут;

[21]

6 - бортовой разъем;

[22]

7 - наружный контур (указано однократно на фиг. 3);

[23]

8 - обшивка;

[24]

9 - посадочное место под трубу (указано однократно на фиг. 3);

[25]

10 - ребро жесткости (указано однократно на фиг. 3);

[26]

11 - макет головного обтекателя.

[27]

Анализируют имитируемое изделие. Определяют такие параметры, как габаритно-массовые характеристики (что включает в себя габаритные размеры, массу, положение центра масс), базовые элементы формы макета (такие как зона регулярных сечений, форма сечения миделя, форма и положение головного обтекателя, наружных элементов воздухозаборных устройств, аэродинамических поверхностей), прочие особенности (расположение элементов подвески, бугелей), учитывая конструктивно-силовую схему, требования прочности, условия хранения и эксплуатации. Анализируют массы предполагаемых заготовок составных частей и способы их обработки.

[28]

Определяют количество базовых элементов 1 макета. Для этого разбивают на отсеки часть макета, соответствующую зоне регулярных сечений имитируемого изделия, при этом исходят из соображений прочности, технологичности и положения бугелей имитируемого изделия, т.е. макет будет состоять, по крайней мере, из трех отсеков - базовых элементов 1, стыки между которыми находятся в местах расположения бугелей 2. Соответственно, определяют количество составных частей базовых элементов 1 - труб 3, силовых шпангоутов 4 и регулярных шпангоутов 5. Количество и длины труб 3 соответствуют количеству и длинам соответствующих отсеков, количество силовых шпангоутов 4 достаточно, чтобы на каждом стыке базовых элементов 1 было расположено два из них (например, на фиг. 1 изображено десять силовых шпангоутов 4 - по одному силовому шпангоуту 4 на каждый из двух торцов каждого из базовых элементов 1, и первый (крайний левый) базовый элемент 1 дополнительно содержит два силовых шпангоута 4, поддерживающих бортовой разъем 6, при этом на стыках между базовыми элементами 1 расположено шесть из них), количество регулярных шпангоутов 5 таково, чтобы регулярные шпангоуты 5 и стыки между базовыми элементами 1 располагались в зоне регулярных сечений макета, не превышая определенного расстояния между ними. Это расстояние определяют эмпирическим путем, исходя из необходимости поддерживать наружную форму зоны регулярных сечений макета.

[29]

Определяют форму силовых шпангоутов 4 и регулярных шпангоутов 5. И силовые 4, и регулярные шпангоуты 5 состоят из наружного контура 7, также представляющего собой посадочное место под обшивку 8, посадочного места под трубу 9 и соединяющих их ребер жесткости 10. Наружный контур 7 и для силовых 4, и для регулярных шпангоутов 5 соответствует форме сечения миделя имитируемого изделия и может иметь произвольную сложную форму. Посадочное место под трубу 9 представляет собой кольцо, внутренний диаметр которого соответствует посадочному диаметру труб 3. Силовые шпангоуты 4 выполнены с достаточной прочностью и жесткостью, чтобы при использовании макета выдерживать нагрузки, которые должно выдерживать имитируемое изделие, а регулярные шпангоуты 5 выполнены с достаточной прочностью и жесткостью, чтобы держать форму макета. Конкретные параметры регулярных 5 и силовых шпангоутов 4 с этой точки зрения определяются расчетом для каждого конкретного имитируемого изделия любым известным способом, что не имеет прямого отношения к сущности изобретения.

[30]

Взаимное положение посадочного места под трубу 9 и наружного контура 7 для регулярных 5 и силовых шпангоутов 4 также одинаково, они различаются прочностью, жесткостью и массой. При этом как силовые 4, так и регулярные шпангоуты 5 выполнены приблизительно одинаковыми, однако в определенных случаях форма как тех, так и других может быть модифицирована, в частности, для установки дополнительных элементов макета. Так, несколько силовых шпангоутов 4 выполнены с посадочными местами под бугели 2, а часть внешнего контура части регулярных шпангоутов выполнена усеченной, чтобы позволить установку на соответствующем базовом элементе опорных поверхностей для других элементов конструкции, таких как макеты аэродинамических поверхностей (не показано).

[31]

Определяют окончательную форму труб 3, а именно их наружные и внутренние диаметры. Для этого определяют требуемую массу и положение центра масс зоны регулярных сечений макета (соответственно имитируемому изделию) и производят расчет, учитывая массу и расположение прочих элементов зоны регулярных сечений макета, таких как силовые 4 и регулярные шпангоуты 5. Для упрощения расчета массой обшивки 8 можно пренебречь. В результате проведения расчета наружные и внутренние диаметры труб могут быть различными между двумя разными трубами 3 и изменяться в пределах одной трубы 3 по ее длине, но посадочный диаметр труб - диаметр участков, на которых будут расположены шпангоуты 4 и 5 - остается постоянным и соответствующим посадочным местам под трубу 9 шпангоутов 4 и 5 (см. фиг. 2).

[32]

Изготавливают составные части базовых элементов макета - шпангоуты 4 и 5 и трубы 3. Изготавливают шпангоуты 4 и 5, например, с помощью фрезерования. Изготавливают трубы 3, отрезая куски заданных длин от одной заготовки, наружный диаметр которой соответствует посадочному диаметру труб, затем, согласно расчету формы труб, обрабатывают их резанием, уменьшая наружные и внутренние диаметры согласно расчету, например, с помощью токарной обработки (таким образом, посадочный диаметр труб также и наибольший наружный диаметр).

[33]

Изготавливают базовые элементы макета 1 (отсеки). Закрепляют шпангоуты 4 и 5 на посадочных диаметрах соответствующих им труб 3 таким образом, что силовые шпангоуты 4 расположены на торцах каждой из труб 3, при этом в плоскостях, перпендикулярных продольным осям труб 3, ориентируют все шпангоуты одинаково (поскольку у наружных контуров шпангоутов 4 и 5 в общем случае некруглая форма) с помощью, например, штифтовых соединений (не показано). Фиксируют шпангоуты 4 и 5 любым известным способом. Покрывают базовые элементы 1 обшивкой 9 любым известным способом, например, с помощью гибки и клепаных соединений. Устанавливают бугели 2 в посадочных местах для бугелей.

[34]

Соединяют базовые элементы 1 торец к торцу таким образом, чтобы совместить силовые шпангоуты 4 попарно, фиксируют с помощью, например, болтовых соединений. В результате получают макет зоны регулярных сечений, имеющий такие же габаритно-массовые характеристики, как и аналогичная часть имитируемого изделия, однако их моменты инерции будут отличаться.

[35]

Изготавливают макеты дополнительных элементов конструкции, например, макет головного обтекателя 11, макет воздухозаборного устройства (не показано) и, при необходимости, прочих частей макета за пределами зоны регулярных сечений с помощью, например, литья, при этом точно имитируют их наружную форму, массу и положения центров масс, макеты аэродинамических поверхностей с помощью, например, фрезерования. Закрепляют макеты дополнительных элементов на макете зоны регулярных сечений любым известным способом, располагая соответственно элементам имитируемого изделия, при этом макеты аэродинамических поверхностей устанавливают с возможностью поворота.

[36]

Габаритно-массовый макет беспилотного летательного аппарата прежде всего предназначен для обучения летного состава, однако при необходимости проведения дополнительных испытаний устанавливают на макете дополнительную аппаратуру, например электрические имитаторы достартовых систем, элементы системы телеметрии или другие устройства. Подключают дополнительную аппаратуру через бортовой разъем 6.

[37]

Способ формирования габаритно-массового макета беспилотного летательного аппарата предназначен для применения в области авиации и ракетостроения и позволяет обеспечить требуемую точность воспроизведения габаритно-массовых характеристик и внешней формы имитируемого изделия, обеспечить технологичность изготовления, прочность и жесткость макета.
