Кулачковая предохранительная муфта

-t/

Риг.1

усилие

Л, Ьеформация

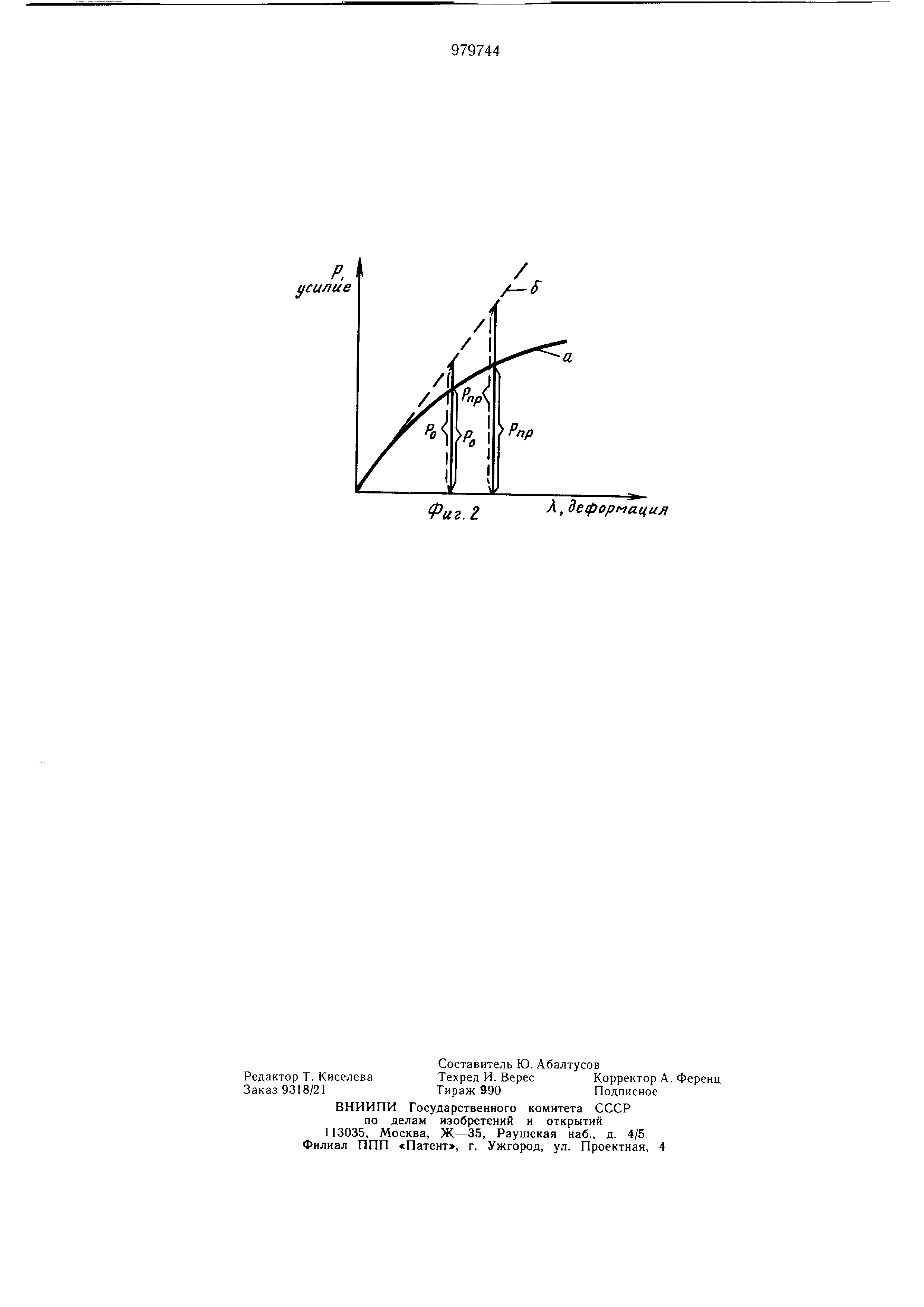

Фиг.г

Изобретение относится к машиностроению . Известны кулачковые предохранительные муфты, содержащие две полумуфты с торцовыми кулачками, поджимаемые пружиной 1. Недостатком таких муфт является неравномерность прижатия кулачков. Наиболее близкой к изобретению по технической сущности и достигаемому результату является кулачковая предохранительная муфта, содержащая две установленные соосно на валу полумуфты с торцовыми кулачками , поджимаемые одна к другой установленной на валу регулировочной гайкой через равномерно размещенные по окружности упругие элементы, и регулировочной гайкой 2. Недостатком этой муфты является низкая точность срабатывания. Цель изобретения - повыщение точности срабатывания. С этой целью кулачковая предохранительная муфта, содержащая две установленные соосно на валу полумуфты с торцовыми кулачками, поджимаемые одна к другой установленной на валу регулировочной гайкои через равномерно размещенные по окружности упругие звенья снабжена втулкой с фланцем, в котором выполнены осевые отверстия, и нажимными стержнями с установленными на них гайками, а каждое упругое звено выполнено в виде цилиндрической и конической пружин, втулка установлена на валу с возможностью осевого перемещения посредством регулировочной гайки, стержни размещены в отверстиях фланца, коническая пружина установлена на стержне между гайкой и фланцем, а цилиндрическая - между полумуфтой и фланцем. На фиг. 1 изображена муфта, осевой разрез; на фиг. 2 - характеристика упругих элементов. Муфта состоит из двух соосно установленных на валу 1 полумуфт 2 и 3. С полумуфтами соединены щайбы 4 и 5 с торцовыми кулачками. Полумуфты поджимаются друг к другу упругими звеньями, равномерно размещенными по окружности втулки 6 и состоящими из цилиндрической 7 и конической 8 пружин, расположенных на нажимном стержне 9 и поджимаемых гайкой 10. Стержни 9 установлены в отверстиях 11 втулки 6. Втулка 6 установлена с возможностью осевого перемещения на валу 1, фиксируется шпонкой 12 и поджимается регулировочной гайкой 13 с шайбой 14. Муфта работает следуюшим образом. При номинальной нагрузке момент передается от вала 1 на полумуфту 3 через шпонку 12 и через кулачковые шайбы 4 и 5 на полумуфту 2. При перегрузке одна из полумуфт останавливается, зубья кулачковых шайб 4 и 5 выходят из зацепления, и происходит срабатывание муфты. Полумуфта 3 при срабатывании воздействует на нажимные стержни 9, которые перемешаются , сжимая цилиндрические пружины 7 и разгружая конические пружины 8. При этом характеристика упругих звеньев будет нелинейной, как показано на фиг. 2 (кривая о). За счет уменьшения разницы между нагрузкой РО , при которой начинается процесс срабатывания, и нагрузкой , при которой происходит полное срабатывание (выключение) муфты, повышается чувствительность муфты. Как видно из фиг. 2, у описываемой муфты (кривая а), эта разность меньше, чем у известной (прямая 7). Повышение чувствительности срабатывания повышает надежность зашиты машин от перегрузки. Формула изобретения Кулачковая предохранительная муфта, содержашая две установленные соосно на валу полумуфты с торцовыми кулачками, поджимаемые одна к другой установленной на валу регулировочной гайкой через равномерно размещенные по окружности упругие звенья, отличающаяся тем, что, с целью повышения точности срабатывания, она снабжена втулкой с фланцем, в котором выполнены осевые отверстия, и нажимными стержными с установленными на них гайками, а каждое упругое звено выполнено в виде цилиндрической и конической пружин, при этом втулка установлена на валу с возможностью осевого перемещения посредством регулировочной гайки, стержни размещены в отверстиях фланца, коническая пружина установлена на стержне между гайкой и фланцем, а цилиндрическая - между полумуфтой и фланцем. Источники информации, принятые во внимание при экспертизе 1.Поляков В. С., Барбащ И. Д., Ряховский О. А. Справочник по муфтам. Л., «Машиностроение , 1979, с. 252, рис. VII.6. 2.Там же, рис. VII.7 (прототип).
