Комплекс для проходки восстающих

Изобретение относится к горнорудной промышленности и предназначено . для проходки восстающих выработок малого сечения под углом 60-90° .

Известен самоходный проходческий полок, включающий перемещаюшуюся по монорельсу ходовую часть, раму, на которой установлена платформа с ограждением, и буровую машину. Полок предназначен для проходки восстающих выработок малого сечения 1.

Недостатком полка является большая трудоемкость работ при обслуживании ручной бурильной машины. Кроме того, небезопасно нахождение рабочих на платформе при подъеме и спуске полка.

Наиболее близким по технической сущности и достигаемому результату к изобретению является комплекс для проходки восстающих, включающий ходовую часть, перемещающуюся по монорельсу, раму, кабину q. установленной наней платформой и бурильное оборудование 2.

Недостатком этого комплекса я-вляется то, что буровую машину необходимо перемещать вручную на платформе. Это требует значительных трудозатрат и ограничивает применение тяжелой.

высокопроизводительной буровой машины . Кроме того, при обуривании части забоя, расположенной над люком, последний прижимается буровой машиной , и в случае аварии рабочий, находящийся на платформе, не сможет перейти в кабину. Это снижает безопаС ность работ.

Целью изобретения является повы10 шение безопасности работ.

Поставленная цель достигается тем, что комплекс нроходки восстающих , включающий ходовую часть, перемещающуюся по монорельсу, раму, ка15 бину с установленной на ней платформой и бурильное оборудование, снабжен дополнительной платформой с люком, установленной под основной, при этом каждая из платформ снабже20 на направляпощими и силовым цилиндром и установлена с возможностью осевого перемещения по направляющим.

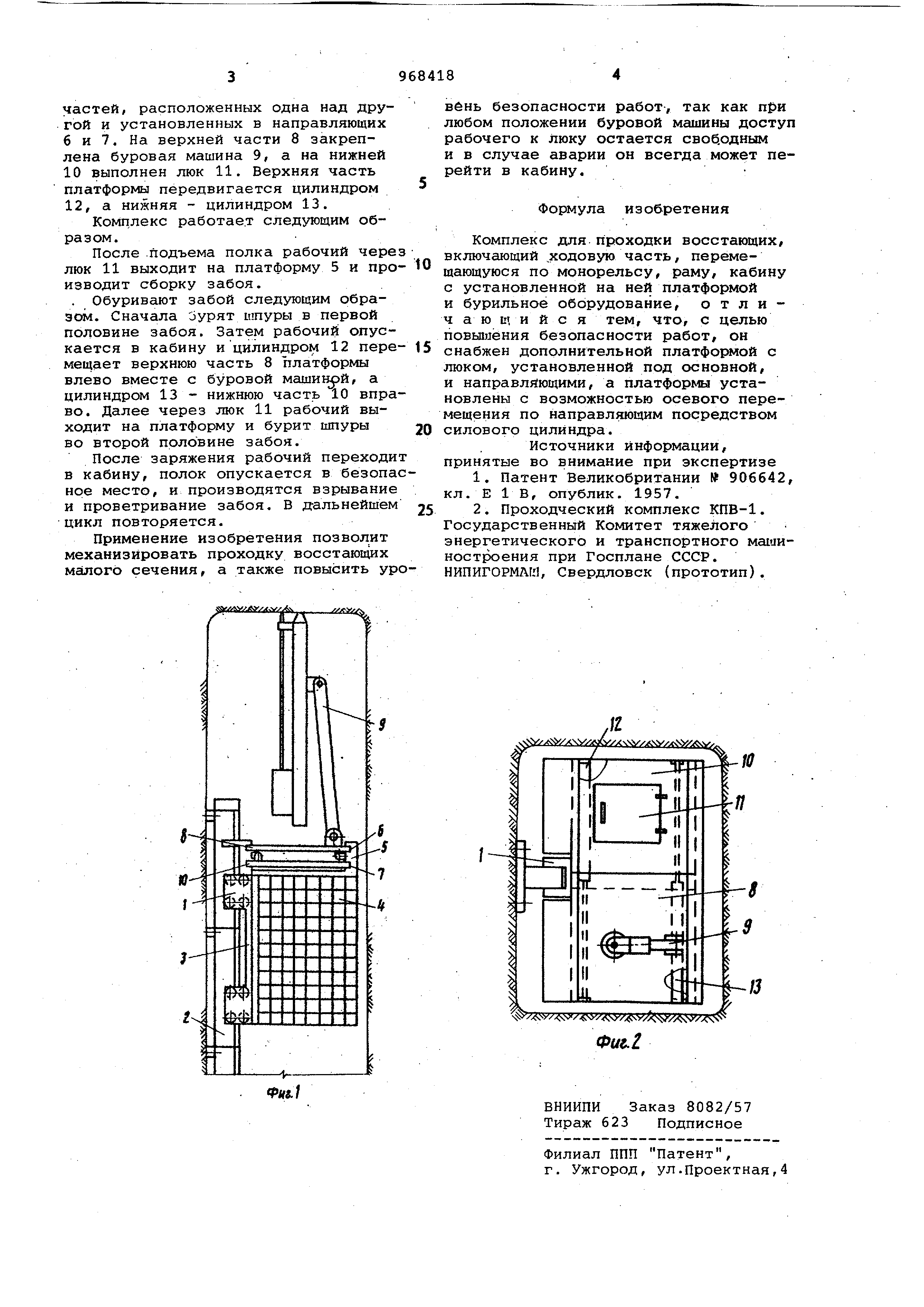

На фиг. 1 изображен самоходный полок, общий вид; на фиг. 2 - плат25 форма полка, вид сверху.

Комплекс проходки восстающих включает ходовую часть 1,перемещающуюся по монорельсу 2, раму 3, кабину 4, над которой размещена платформа 5. Платформа состоит из двух
