Складной каркас новогодней елки

Изобретение относится к производству товаров народного потребления , в частности к новогодним искусственным елкам.

Известен складной каркас ново годней елки, содержащий ствол, выполненный из отдельных полых цилиндрических частей разного диаметра, соединенных между собой стягивающим элементом , один конец которого соединен с верхней частго, а другой - с натяжным приспособлением, состоящим из винта с гайкой, средства для крепления веток и опорные лапы tl.

Известная елка удобна для транспортирования и хранения, однако сборка и разборка ее занимает много времени и требует определенных навыков. Большая длина резьбового вала не позволяет хранить его в коробке. Кроме того, часть съемных мелких деталей при длительном хранении может потеряться.

Цель изобретения - повышение удобств в пользовании.

Поставленная цель достигается тем, что в складном каркасе .новогодней елки, содержащем ствол, выполненный из отдельных полых цилиндрических частей разного дИаметра , соединенных между собой стягивающим элементом, один конец которого соединен с верхней частью, а другой - С натяжным приспособлением, состоящим из винта с гайкой, средства для крепления веток и опорные лапы, натяжное приспособление имеет фигурную шайбу, соединенную с гайкой, а опорные лапы имеют.выступы для взаи10 модействия с опорной шайбой при этом нижняя часть ствола имеет упорыдля ограничения осевого перемещения натяжного приспособления.

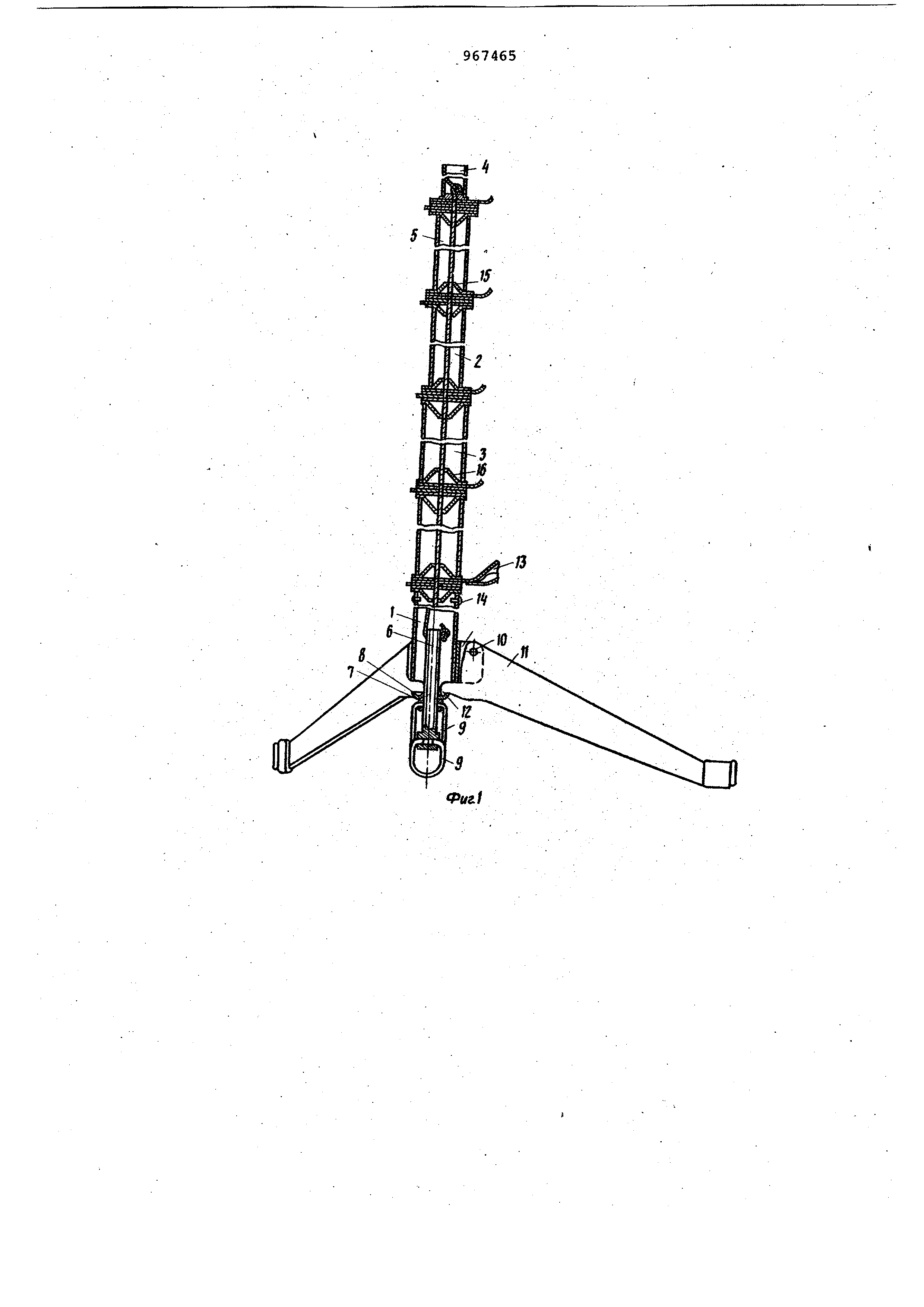

На фиг. .1 изображен складной кар15 кас елки, общий вид, на фиг. 2 - тоже , в сложенном виде.

Складной каркас новогодней елки содержит ствол 1, выполненный из отдельных полых цилиндрических частей 2-4 разного диаметра. Цилиндрические части 2-4 соединены между собой гибким стягивающим элементом 5, один конец которого соединен с верхней частью 4, а другой - с натяжным приспособлением, состоящим из винта б с гайкой 7.

С гайкой 7 соединена фигурная шайба 8. Винт 6 и гайка 7 имерт рукоятки 9. В стволе 1 на осях 10 шар-,

30 :Д1Шзно закреплены опорные лапы 11.

Опорные лапы 11 имеют выступы 12 для взаимосвязи с опорной шайбой 8. Ствол 1 имеет средства 13 для крепления веток. Нижняя часть ствола 1 имеет упоры 14 для ограничения осевого перемещения натяжного приспособления . Для центровки полых частей 2-4 имеются центрирующие конуса 15 и 16.

Для привеления каркаса в рабочее положение необходимо удержать полый стержень 1 за верхнюю часть 4, при этом части 2 и 3 под действием собственного веса и благодаря центрирующим конусам 15 и 16 выстроятся в одну линию. Гибкий элемент 5, закрепленный одним концом за часть 4, а другим - к винту 6 натяжного устройства, растянут вдоль полого стержня 1 до тех пор, -пока рукоятка 9 Не разместится на поверхности . ствола и, держась за нее, отпустить полый стержень 1.

Натяжное приспособление разместить на поверхности стержня 1. повернуть опорные лапы 11 вокру осей 10 и, удерживая от проворачивания винт 6, вращать гайку-7. При этом фигурная шайба 8 упрется в выступы 12 опорных лап 11, препятствуя их складыванию. Дальней1::ее вращение .гайки 7 происходит без ее осевого перемещения, при этом гибкий элемент 5 натянется вследствие осевого перемещения винта 6. Перед окончательной затяжкой гайки 6 средства 1 для крепления веток расставить по окружности.

При складывании каркаса необходимо отпустить гайку 7 настолько, чтобы опорные лапы 11 могли сложиться , повернувшись вокруг осей 10.

После этого натяжное устройство свободно втягивается вовнутрь полого стержня 1 до упора фигурной шайбы 8 в упоры 14, что позволяет раздвинуть полые части 2 и 3 настолько, что каркас легко складывается.

Предлагаемой складной каркас имеет простую конструкцию, компактен в сложенном виде, требует минимальт ных затрат времени на сборку. При

этом исключается возможность потери отдельных деталей, так как все детали соединены между собой как-в рабочем , так.и в сложенном положении.

Формула изобретения

Складной каркас новогодней елки, содержащий ствол, выполненный из отдельных ПО.ЛЫХ цилиндрических частей разного диаметра, соединенных между собой стягивающим элементом, один кр .нец которого соединен с верхней частью, а другой - с натяжным приспособлением, состоящим из винта с гайкой , средства для крепления веток и опорные лайы, о т л ичающийс я тем, что, с целью повышения удобств в пользовании, натяжное приспособление имеет фигурную шайбу, соединенную с гайкой, а опорные лапы имеют выступы для взаимодействия с опорной шайбой, при этом нижняя часть ствола имеет упоры для ограничения осевого перемещения натяжного приспособления. :

Источники информации, .принятые во внимание при экспертизе ,

1. Патент США 3839132, , кл. А 47 G 33/06, 1974.

(54) СКЛАДНОЙ КАРКАС НОВОГОДНЕЙ ЕЛКИ
