Переносный шлифовальный станок для обработки направляющих станин токарных и других станков при ремонте

Комитет по делам изобретеннй н открытий ори Совете Министров СССР

Редактор Л. Н. Токмаков

Информационно-издательский отдел. Объем 0.34 п. л.Заказ 1685.

Гор. Алатырь, типография № 2 Министерства культуры Чувашской АССР,

Гр. 248

Подп. к печ. 25/11-1960 г. Тираж 300.Цена 50 коп.

Переносные шлифовальные станки с механической нродольной иодачей шлифовального круга вдоль станины посредством тросов или ириводного ворота, укреиляемого на ремонтируемой станине или на самом шлифовальном станке, известны.

Описываемый станок отличается от известных тем, что обеспечивает илавное автоматическое возвратно-ноступательное неремещение его вдоль обрабатываемой станины носредством реечной передачи и тем, что имеет сменные направляющие брусья, которые позволяют устанавливать станок на направляющие станины с различной формой и размерами .

Возвратпо-ностуиательное неремещение станка осуществляется носредством реечной передачи, ведущее зубчатое колесо которой установлено на станине станка и через кинематическую цепь получает движение от привода подачи, а рейка, выполненная в виде набора отдельных частей по длине, укреплена на обрабатываемой станине с помощью винтовых домкратов.

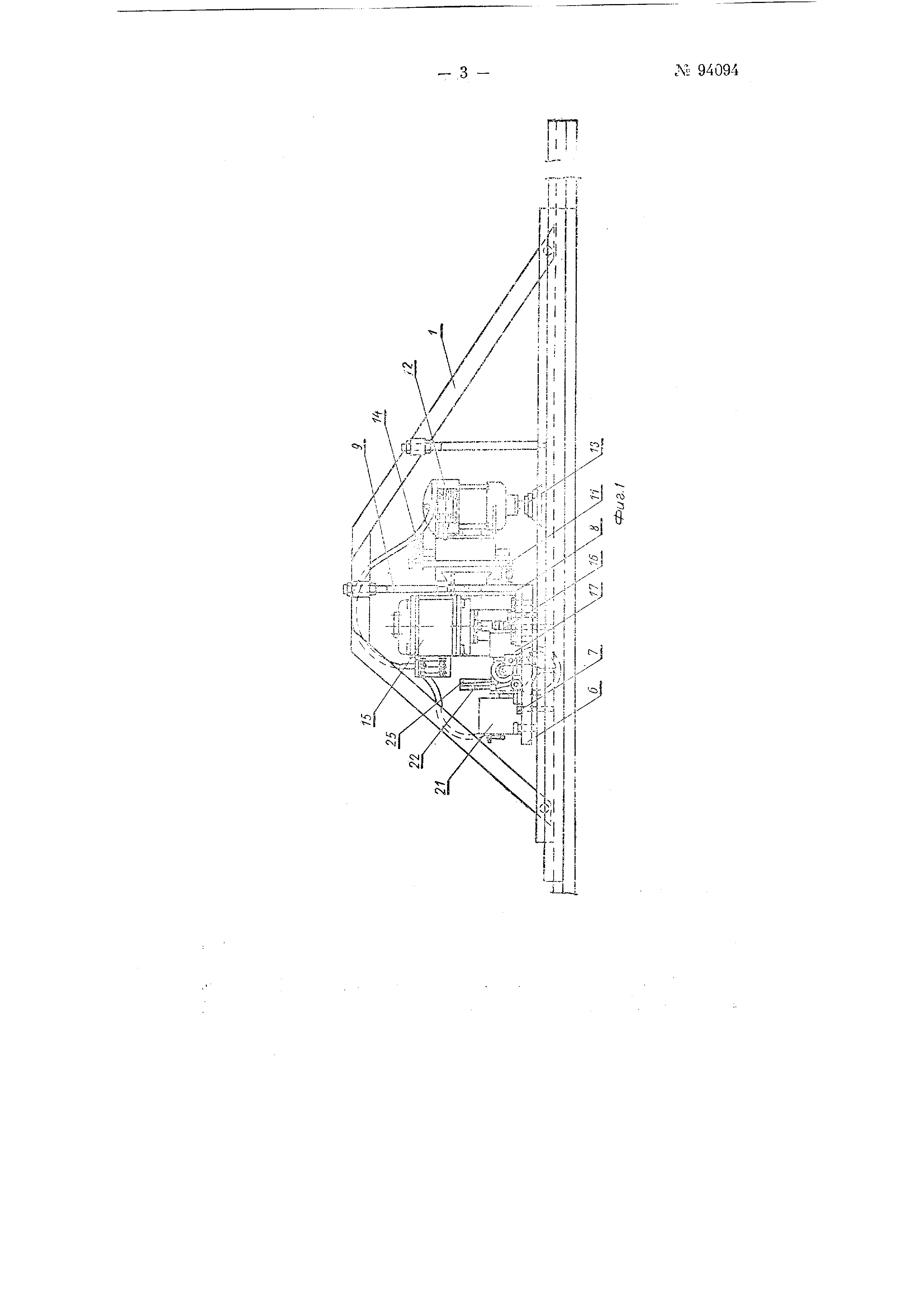

На фиг. 1 изображен нереносный шлифовальный станок, вид спереди; на фиг. 2- то жо, вид сбоку.

Станина станка состоит из двух боковых сварных стоек 1 с жестко укреплепными сменными направляющими брусьями 2 и 3, образующими салазки станка, которые перемещаются по направляющим 4 и 5 обрабатываемой станины, нлиты 6, укренлепной на направляющих брусьях посредством болтов 7, и угольника 8, установленного на нлите и связанного со стойками болтами 9.

На угольнике укреплена поперечная направляющая 10, на которой установлена шлифовальная головка 11.
