1
Изобретение относится к составам , применяемым для склеивания нитей
при получении нетканых .материалов из минеральных волокон, в частности холстов из базальтового волокна
, используемых в качестве фильтров трубчатых дренажей в мелиоративном и гидротехническом строительстве
.
Нетканый рулонный материал из минерального волокна - это жесткий
холст, изготовленный ич хаотически расположенных рубленных или непрерывных нитей, пропитанных полимерной
связкой.
Известна клеевая композиция для изготовления бумажно-масляных фильтров
, включающая поливинилацетатную дисперсию, термореактивную смолу и производное целлюлозы l.
Однако большая вязкость композиции не дает возможности равномерно
распределить ее методом попива по поверхности нетканого материала. 06разцы из материала, при использовании в качестве связующего, известной композиции не обеспечивают нужной
пористости и не эластичны.
Наиболее близкой по технической
сущности и достигаемому эффекту является связующее для изготовления,
нетканых материалов, включающее водный раствор полиэфирной.смолы и производных
целлюлозы. Это связующее ис10 пользуется для получения стеклохолстов
2,
Однако использование же его для базальтовых волокон не обеспечивает
холсту эластичность и необходимые
15
фильтрующие свойства - степень кольматации (т.е. засорение фильтра инородными телами),
Цель изобретения - повышение эластичности и снижение степени кольмата20 ции холста.
Поставленная цель достигается
тем, что связующее для изготовления нетканых материалов, включающее вод39 ный раствор полиэфирной смолы и производных целлюлозы, дополнительно
содержит мочевино-формальдегидную смолу или ее производные и поливинилацетатную . дисперсию при следующем
соотношении компонентов, масД: Полиэфирная смола 0,2-0,4 Мочевиноформальде-гидная
смола и ее 0,2-0,5 производные Поливинилацетатная
,o-k,Q дисперсия Производные целлю0 ,15-3,0
лозы Остальное В качестве полиэфирных смол используют
смолы марок ПН-М - на основе малеинового ангидрида, пентаэритрита , молочной кислоты и глицерина,
ПН-В - на основе малеинового ангидрида , глицерина, винной кислоты и этиленгликоля и ПН-П - на основе
малеинового ангидрида, пентаэритрита двухосновных оксикислот. В качестве мочевиноформальдегидной
смолы или ее производных используют смолу МФ-17 продукт конденсации карбамида и формальдегида при
содержании сухих веществ 50-65 мас.% смолу ДФК-16 - продукт конденсации
фенола, карбамида с формальдегидом, смолу ММБ - продукт конденсации мочевины , меламина и формальдегида.
В качестве производных целлюлозыметилцеллюлозу , метилоксипропиленцеллюлозу
, натрий-карбоксиметилцеллюлозу (натриевая соль целлюлозогликолевой кислоты).
Пример 1. В емкость с мешал кой объемом 1,0 м засыпают 2,k кг (0,3%) метилцеллюлозы, заливают
100 л воды-конденсата при 80-90°С и оставляют для набухания на 3ч. За
тем в емкость добавляют 300 л воды и при незначительном перемешивании вводят 3-8 кг смолы ПН-М (0,4|),
1,6 кг (0,2;%) смолы МФ-17,16 кг (2,0%) 50%-ной поливинилацетатной дисперсии и остальную до расчетного
количества (до 100%) 37,6, 8 л воду Приготовленную таким образом связку наносят методом полива на ков
рик из базальтовых волокон, находящихся на движущейся ленте транспорте
ра. Отработанное связкой базальтовое волокно поступает в сушильную камеру
для термообработки. Выходящий из камеры базальтовый холст сматывают с ленты в рулоны.
П р И м е ры 2-5. Технология при овления связующего и холста анаичны
примеру 1. Состав связующего по примеру 2, .%:
Полиэфирная смола ПН-В 0,2 Смола МФ-170,5 50%-ная поливинилацетатная
дисперсия k,0 Метилцеллюлоза0,15 ВодаОстальное
Состав, связующего по примеру 3, .%: Полиэфирная смола ПН-П 0,3
Смола ДФК-160, 50%-ная поливинилацетатная дисперсия 1,0
Метилцеллюшоза0,25 ВодаОстальное Состав связующего по примеру k,
.%: Полиэфирная смола ПН-М 0,2 Смола ДФК-160,4
Поливинилацетатная дисперсия3,О Натрий-карбоксиметилцеллюлозаО
,2 Вода Остальное Состав связующего по примеру 5,
.%: Полиэфирная смола ПН-В 0,3 Смола ММБ0,3
50%-ная Поливинилацетатная дисперсия 3,0 Метилоксипропилцеллюлоза0
,2 ВодаОстальное Свойства предлагаемых базальтовых
стов и известных приведены в лице. естный длагае

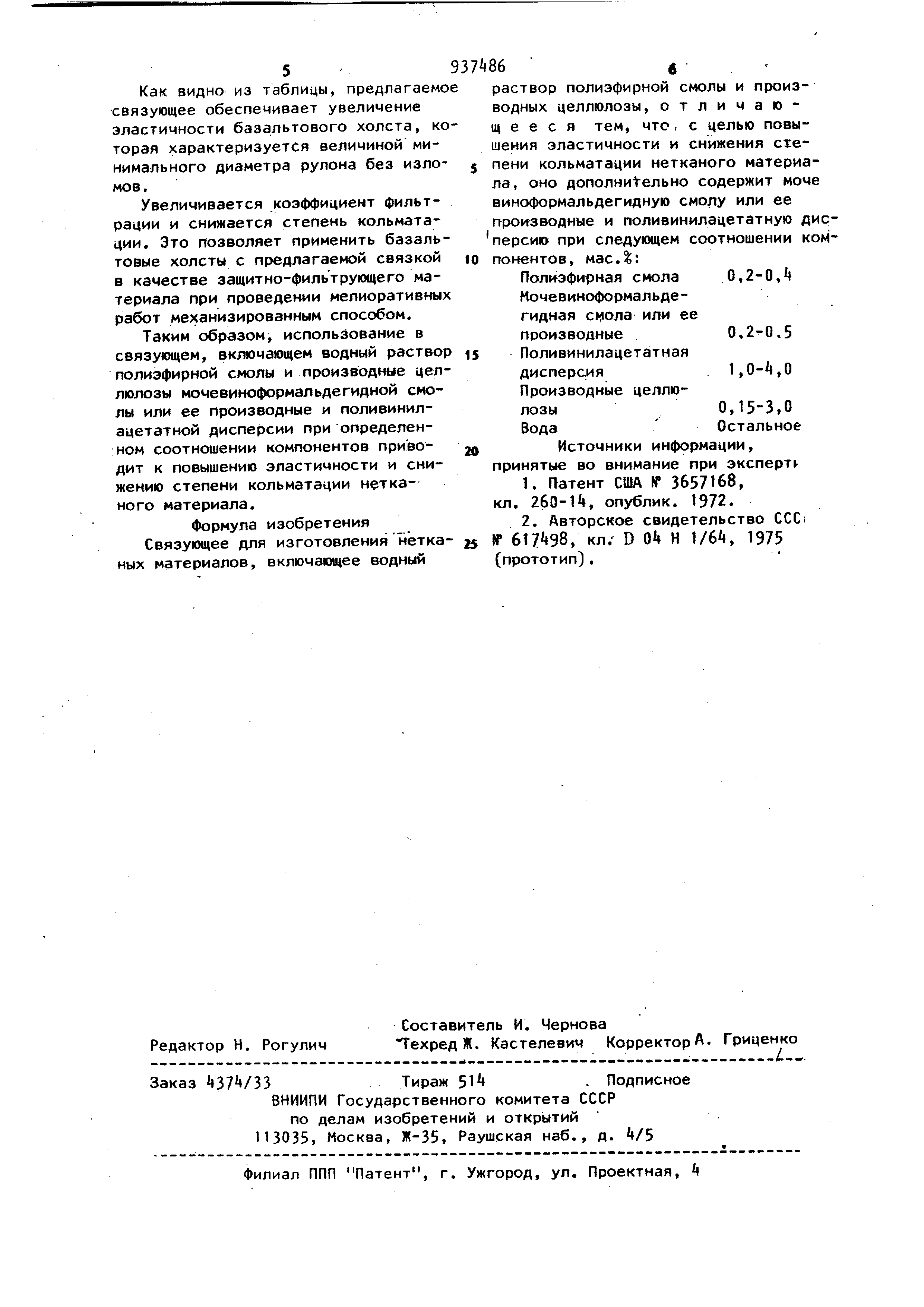

Как видно из таблицы, предлагаем
связующее обеспечивает увеличение эластичности базальтового холста, к
торая характеризуется величиной минимального диаметра рулона без изло мов.
Увеличивается коэффициент фильтрации и снижается степень кольматации . Это ггозволяет применить базаль
товые холсты с предлагаемой связкой в качестве защитно-фильтрующего материала при проведении мелиоративны
работ механизированным способом. Таким образом, использование в связующем, включающем водный раство
полиэфирной смолы и производные цел люлозы мочевиноформальдегидной смолы
или ее производные и поливинилацетатной дисперсии при определенном соотношении компонентов приводит
к повышению эластичности и снижению степени кольматации нетканого материала.
Формула изобретения Связующее для изготовления нетка ных материалов, включающее водный
раствор полиэфирной смолы и производных целлюлозы, отличающееся
тем, что, с целью повышения эластичности и снижения схепени кольматации нетканого материала
, оно дoпoлниteльнo содержит моче виноформальдегидную смолу или ее
производные и поливинилацетатную дисперсио при следующем соотношении компонентов , мас.%:
Полиэфирная смола 0,2-0, Мочевиноформальдегидная с(1ола или ее
производные 0,.5 Поливинилацетатная дисперсия1,0-,0
Производные целлюлозы0 ,15-3,0 Вода Остальное
Источники информации, принятые во внимание при эксперТ 1.Патент США V 3657168,
кл. 260-11, опублик. 1972. 2.Авторское свидетельство ССС. , кл; D О Н б, 1975 (
прототип).
