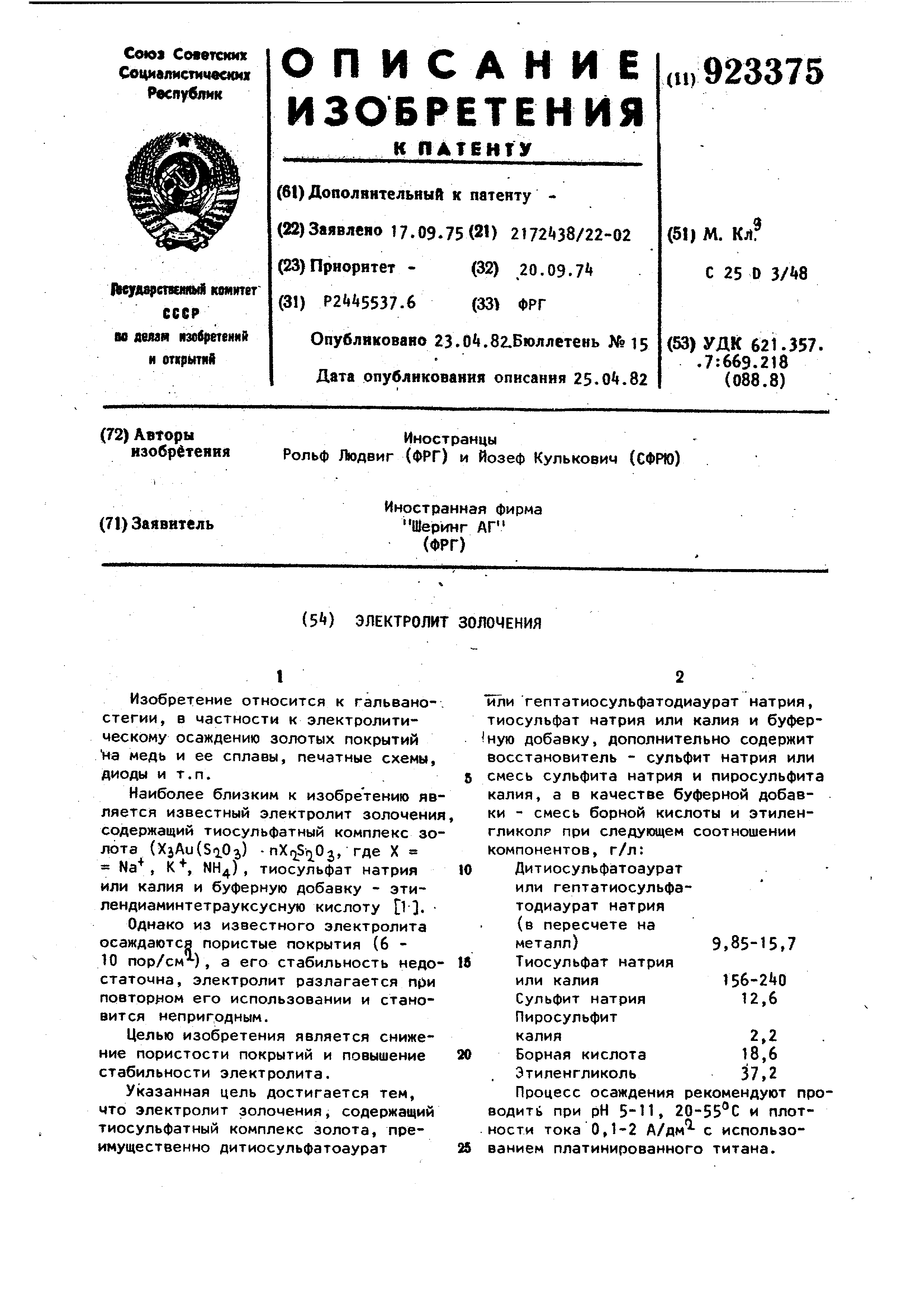

Электролит золочения

()ll 0(5,0 7

Формула изобретения

Электролит золочения, содержащий тиосульфатный комплекс золота, преимущественно дитиосульфатоаурат или гептатиосульфатодиаурат натрия, тиосульфат натрия или калия и буферную добавку, отличающийся тем, что, с целью снижения пористости покрытий и повышения стабильности электролита, он дополнительна содерТаблица 2

9,85

15,7 2kQ

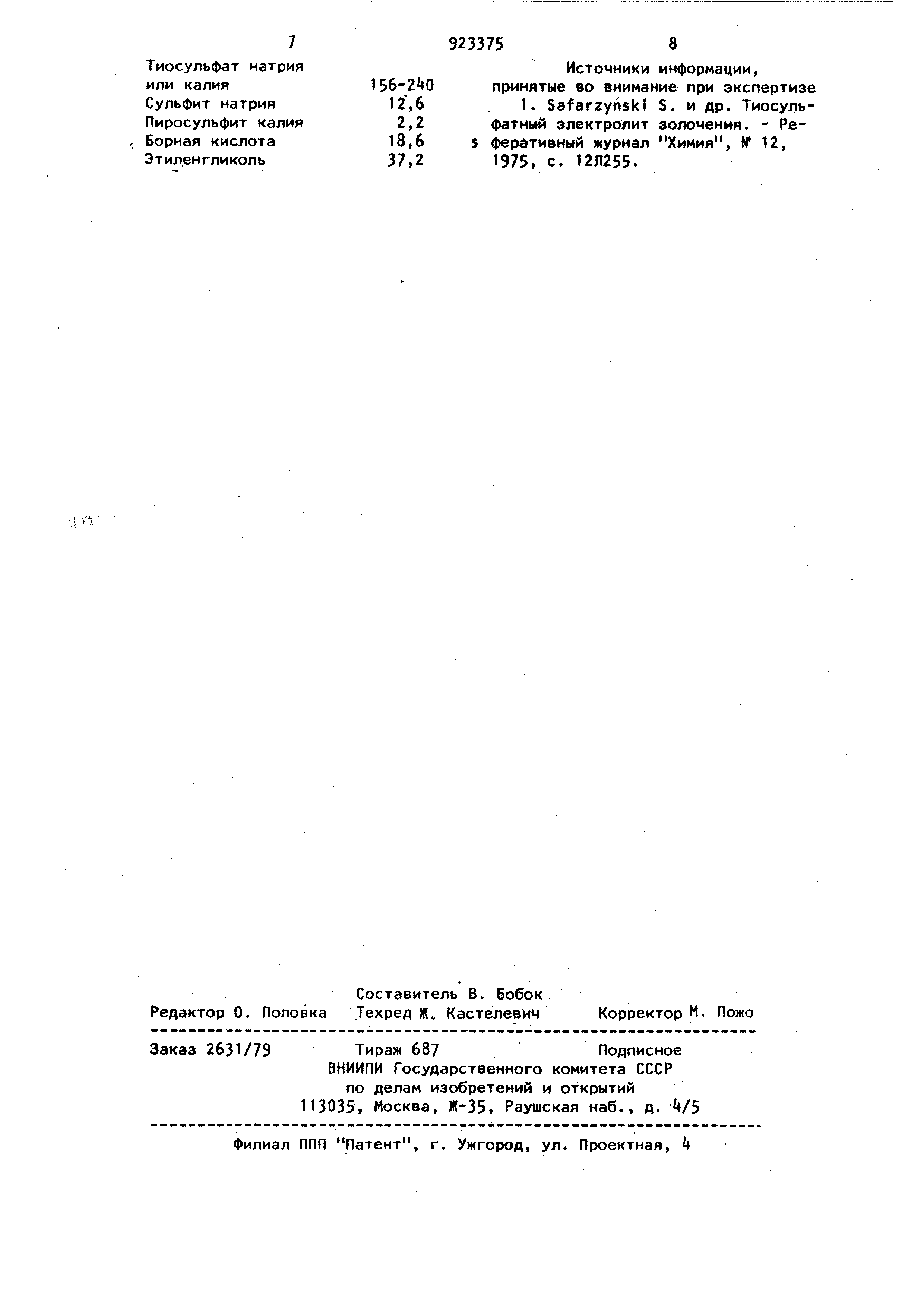

жит восстг.новитель - сульфит натрия или смесь сульфита натрия и пирссульфита калия, а в качестве буферной добавки - смесь борной кислоты и этиленгликоля при следующем соотно .шении компонентов, г/л:

Дитиосульфатоаурат или гептатиосульфатодиаурат натрия (в пересчете на металл) 7 Тиосульфат натрия или калия Сульфит натрия Пиросульфит калия Борная кислота Этиленгликоль 15б-2 0принятые во внимание при экспертизе . SafarzynskfS. и др. Тиосуль2 ,2фатный электролитзолочения. - Ре18 ,65 ферйтивный журнал Химия, И 12, 37,21975, с. 12Л255. 9233758 Источникиинформации,

Дитиосульфатоаурат натрия (N33ГАи(5120)7 ZHiiO) полумают, например , восстановлением тетрахлораурата натрия в нейтральном водном растворе с тиосульфатом и осаждением образовавшихся комплексов спиртом Аналогичным путем получают и гептатиосульфатодиаурат натрия ( ,j(Si03)7J). При использовании предлагаемых электролитов при той же концентрации золота, что и в известном электролит но с существенным избытком используе го в качестве комплексообразователя тиосульфата, например при соотношении Na3Au(S(,)- 1:5, электролит остается стабильным практически бесконечно. В связи с тем, что золото трудно растворяется в тиосульфатных раствоpax , приходится примелять нераствори мые аноды. Поэтому в электролит доба ляют восстановитель - сульфит натрия , () или смесь и пиросуль фита калия ((2Р5) Для регулирования рН электролита используют смесь борной кислоты и этиленгликоля. Используя предлагаемый электролит получают блестящие покрытия уже при толщине 2,5 мкм, содержащие только 0-2 яоры/дм (электрографическое испытание ) , что позволяет считать такие покрытия беспористыми.. Электролит позволяет получать бле тящие покрытия различной твердости (от 70 до 180 по Виккерсу) в зависимости от отношения ()( к избыточному тиосульфату в растворе и при повышающейся плотности тока как это иллюстрируется в табл. 1. Осажденные из предлагаемого элект ролита покрытия обладают даже при по вышенной толщине покрытия хорошей пластичностью. Вместе с тем электролит обладает, уже начиная с толщины покрытия 3 мкм, выравнивающим эффектом и поэтому пригоден для получения как тонких, так и толстых золотых покрытий. Применение малой плотности тока (0,1-0,5 А/дм ) обеспечивает получение высокочистых золотых покрытий с высокой электропроводностью. При плотности тока О,«-1,2 А/дм получают покрытия повышенной твердости и износостойкости. Изобретение иллюстрируется несколькими примерами, представленными в табл. 2. Из указанного электролита осаждаются гладкие блестящие (отра кательная способность составляет 9б%) беспористые покрышки толщиной 0,220 мкм с выходом потоку 95-100, удельное электросопротивление которых 0,026-0,030 Ом.мм/м, а тягучесть (процент удлинения) -10%, Рассеивающая способность электролита (по Херингу) составляет 50-701. Покрытия хорошо поддаются пайке и хорошо паяются и после нескольких месяцев хранения. Электролит может работать и при повышенных температурах, что позволяет проводить осаждение при плотностях тока до 1,5 А/дм при сохранении 100 ;-ного выхода по току. Это особенно выгодно в тех случаях, когда требуется золотое покрытие очень высокой пластичности с исключительно малым поросодержанием. Осаждение проводят как в стационарных ваннах, так и в ,барабанах. Можно использовать перемешивание электролита и перемещение катодов. Таким образом, изобретение позволяет получать золотые покрытия хорошего качества. Электролит стабилен в работе. Работа с электролитом совершенно безвредна, потому что он не выделяет никаких токсичных или же едких паров/ Предлагаемый электролит позволяет проводить осаждение золота в широком диапазоне рН (от «до 13) и обладает благодаря этому исключительно в кислом диапазоне рН лучшей рассеивающей способностью, которая, как известно, возрастает с повышением значения рН. Выход по току не зависит от плотности тока и составляет почти 100-5. Вследствие этого отсутствует выделение водорода. Широкий диапазон рН и отсутствие выделения водорода создают в целом благоприятную предпосылку для применения предлагаемого электролита при изготовлении печатных схем. Используемые в печатных схемах сопро-, тивления или защитные лаки в других случаях подвергаются агрессии или же отделяются под воздействием выделяющегося водорода,.что является соверенно недопустимым.

Таблица 1
