[2]Изобретение относится к химической обработке металлов и может быть
использовано для травления и обезжиривания алюминия, меди и черных металлово .
[3]Известен раствор для травления алюминия, содержащий, об.ч:
[4]Ортофосфорная кислота 2-6
Азотная кислота 1-2 Уксусная кислота «-12 Хлорное железо 1-3
Соляная кислота 2-5 1. Недостатком известного раствора является то, что он..не обладает
обезжиривающим действием, а также присутствие хлорного железа делает
состав сильно окрашенным, а присутствие азотной и уксусной кислот делает состав токсичным.
[5]Наиболее близким по достигаемому эффекту и технической сущности к пред
лагаемому является раствор 2 для одновременного травления и обезжиривания
поверхности металлов, содержащий ортофосфорную кислоту, соляную
кислоту, поверхностно-активное вещество , например сульфонол НП-3 и
комплексообразующую добавку, например уротропин, при следующем соотношении компонентов, г/л:
[6]Ортофосфорная кислота 150-200 Соляная кислота 130-180 ПАВ(сульфонол НП-3) 10-15
Уротропин30- 0
[8]Недостатком известного раствора
является то,, что раствор дает удовлетворительные результаты только
при обработке черных металлов и не применим для медных сплавов и спла15 вов алюминия.
[9]Цель изобретения - расширение технологических возможностей раствора,
позволяющего одновременно обезжиривать и травить различные металлы.

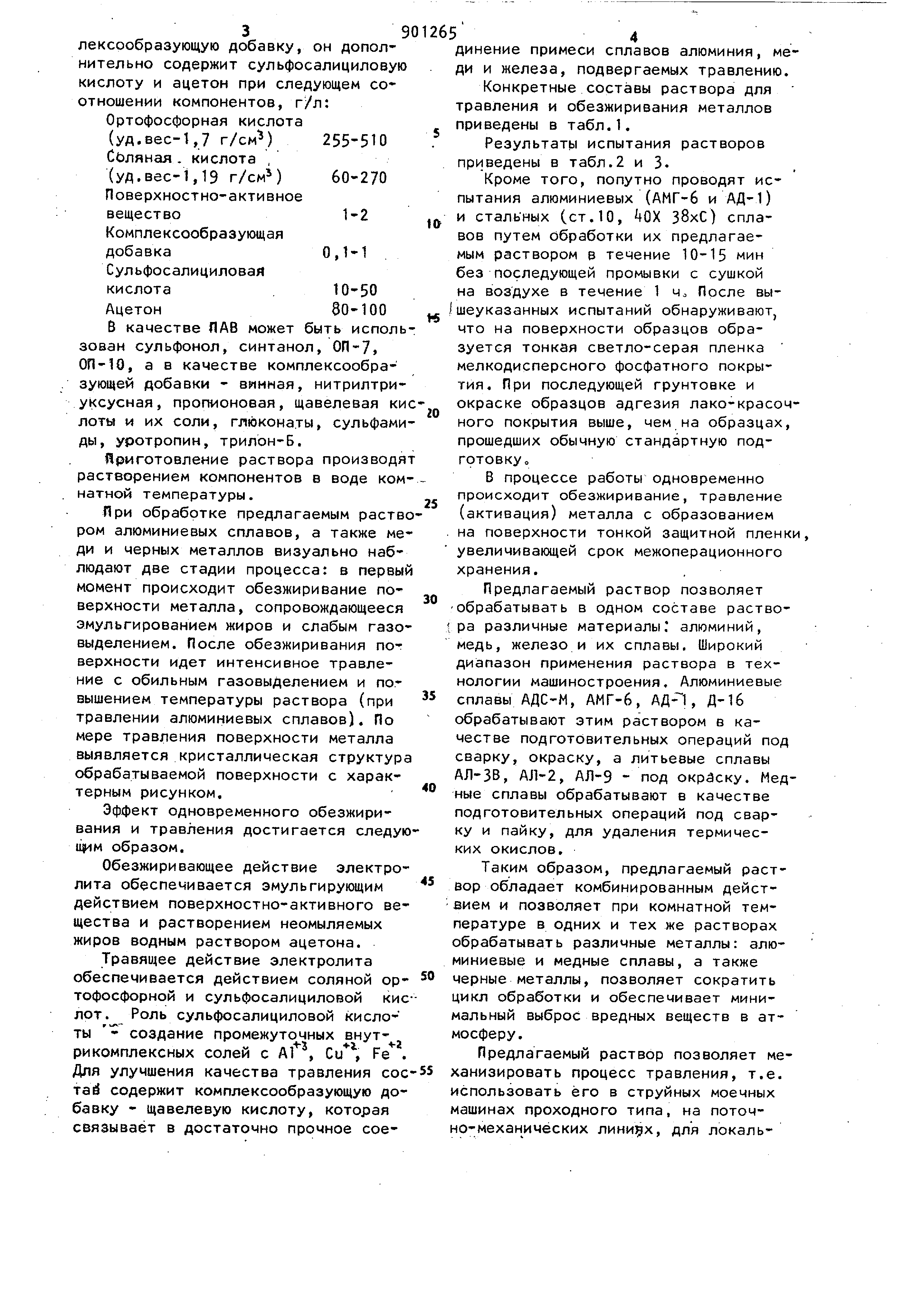

[11]Указанная цель достигается тем, что в раствор, содержащий ортофосфорную
кислоту, соляную кислоту, поверхностно-активное вещество и комп9 лексообразующую добавку, он дополнительно содержит сульфосалициловую
кислоту и ацетон при следующем соотношении компонентов, г/л: Ортофосфорная кислота
(уд.вес-1,7 г/см) 255-510 Соляная . кислота , (уд.вес-1,19 г/смМ 60-270
Поверхностно-активное вещество1-2 Комплексообразующая
добавка0,1-1 Сульфосалициловая кислота10-50 Ацетон80-100
В качестве ПАВ может быть исполь зован сульфонол, синтанол, ОП-7, ОП-10, а в качестве комплексообразующей
добавки - винная, нитрилтриуксусная , пропионовая, щавелевая ки лоты и их соли, глюконаты, сульфами
ды, уротропин, трилон-Б. Приготовление раствора производя растворением компонентов в воде ком
нагнои температуры. При обработке предлагаемым раств ром алюминиевых сплавов, а также ме
ди и черных металлов визуально наблюдают две стадии процесса: в первы
момент происходит обезжиривание поверхности металла, сопровождающееся
эмульгированием жиров и слабым газо выделением. После обезжиривания nor
верхности идет интенсивное травление с обильным газовыделением и повышением температуры раствора (при
травлении алюминиевых сплавов). По мере травления поверхности металла
выявляется кристаллическая структур обрабатываемой поверхности с характерным рисунком.
Эффект одновременного обезжиривания и травления достигается следу иим образом.
Обезжиривающее действие электро лита обеспечивается эмульгирующим действием поверхностно-активного ве
щества и растворением неомыляемых жиров водным раствором ацетона. Травяи ее действие электролита
обеспечивается действием соляной ор тофосфорной и сульфосалициловой ки
лот. Роль сульфосалициловой кислоты - создание промежуточных внутри комплексных солей с А1 , Си Fe
Для улучшения качества травления со тай содержит комплексообразующую до
бавку - щавелевую кислоту, которая связывает в достаточно прочное соединение примеси сплавов алюминия, меди и железа, подвергаемых травлению. Конкретные составы раствора для
травления и обезжиривания металлов приведены в табл.1. Результаты испытания растворов
приведены в табл.2 и 3Кроме того, попутно проводят испытания алюминиевых (АМГ-6 и АД-1)
и стальных (ст. 10, ОХ 38хС) сплавов путем обработки их предлагаемым раствором в течение 10-15 мин
без последующей промывки с сушкой на воздухе в течение 1 м После вышеуказанных испытаний обнаруживают,
что на поверхности образцов образуется тонкая светло-серая пленка мелкодисперсного фосфатного покрытия
. При последующей грунтовке и окраске образцов адгезия лако-красочного
покрытия выше, чем на образцах, прошедших обычную стандартную подготовку о
В процессе работы одновременно происходит обезжиривание, травление (активация) металла с образованием
на поверхности тонкой защитной пленки, увеличивающей срок межоперационного хранения.
Предлагаемый раствор позволяет обрабатывать в одном составе раствора различные материалы. алюминий,
медь, железо и их сплавы. Широкий диапазон применения раствора в технологии
машиностроения. Алюминиевые сплавы АДС-М, АМГ-6, АД-П , Д-16 обрабатывают этим раствором а качестве
подготовительных операций под сварку, окраску, а литьевые сплавы
АЛ-ЗВ, АЛ-2, АЛ-9 - под окраску. Медные сплавы обрабатывают в качестве
подготовительных операций под сварку и пайку, для удаления термических окислов.
Таким образом, предлагаемый раствор обладает комбинированным действием
и позволяет при комнатной температуре в одних и тех же растворах
обрабатывать различные металлы: алюминиевые и медные сплавы, а также
черные металлы, позволяет сократить цикл обработки и обеспечивает минимальный
выброс вредных веществ в атмосферу . Предлагаемый раствор позволяет механизировать
процесс травления, т.е. использовать его в струйных моечных
машинах проходного типа, на поточно-механических линиях, для локальНОИ подготовки поверхностей под сварку и под лако-красочные покрытия, например на крупногабаритных деталях
.
[12]Применение раствора в операциях подготовки изделий из стали, алюминия
и меди под сварку и окраску позволяет улучшить условия труда работающих в связи с тем, что исключается
применение легковоспламеняе лых жидкостей (бензин, уайт-спирт) для
обезжиривания металлических поверхностей .
[13]Предлагаемый раствор имеет широкое
применение в сварочном, окрасочном и гальвано-техническом производстве,
машиностроения и в других отраслях промышленности. .
[15]
