Шпренгельная стрела грузоподъемного крана

I

Изобретение относится к подъемно-транспортному машиностроению и может быть использовано в стреловых кранах как общего , так и специального назначения.

Известны шпренгельные стрелы, например для экскаваторов - драглайнов, содержащие два сходящихся у оголовка жест- 5 ких трубчатых пояса, связанных между собой плоской стержневой решеткой, верхние и нижние распорки, одними концами закрепленные на трубчатых поясах, и предварительно напряженные шпренгельные тяги, .. связанные со свободными концами распорок 1.

Недостатком известной конструкции является больщая металлоемкость стрелы и надежная работа только при тщательной регулировке натяжения тяг.is

Цель изобретения - снижение металлоемкости стрелы.

Представленная цель достигается тем, что концы верхних и нижних распорок соединены между собой, причем точки их сое- 20 динения расположены в вертикальной плоскости , проходящей через продольную ось стрелы.

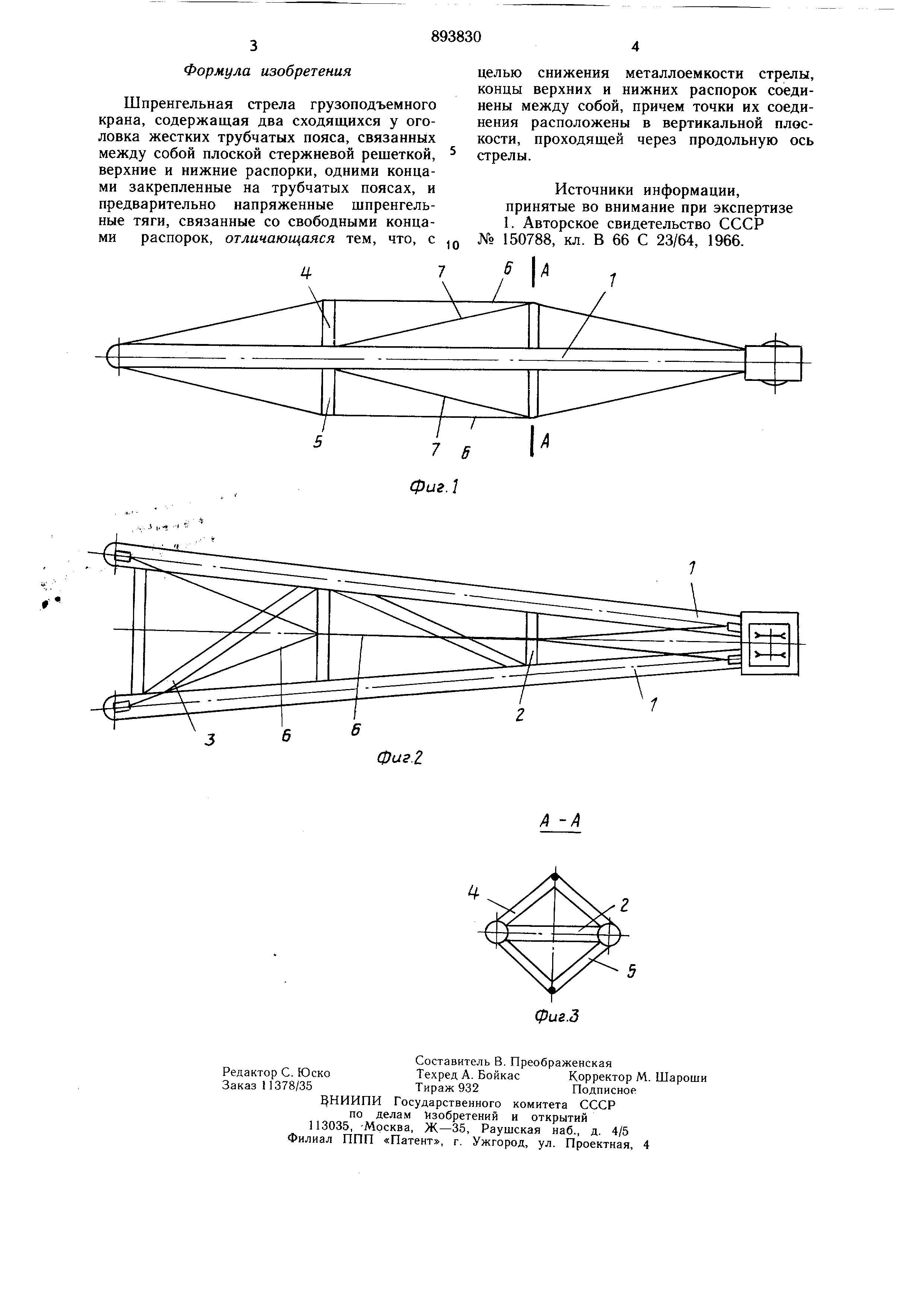

На фиг. 1 представлена щпренгельная стрела, общий вид; на фиг. 2 - то же, вид сверху; на фиг. 3 - сечение А-А на фиг. 1.

Шпренгельная стрела грузоподъемного крана имеет два жестких трубчатых пояса 1, связанных между собой в горизонтальной плоскости стержневой рещеткой, состоящей из стоек 2 и раскосов 3. В вертикальной плоскости стрелы установлены верхние 4 и нижние 5 распорки, связанные одними концами с трубчатыми поясами 1. Для снижения веса стрелы и увеличения ее жесткости и устойчивости распорки 4 и 5 соединены между собой и образуют замкнутый профиль, их внешние концы жестко соединены со шпренгельными тягами 6, которые установлены с предварительным иатягом, а для увеличения пространственной жесткости стрелы в вертикальной плоскости установлены раскосы 7 из предварительно напряженных канатов.

Предлагаемое техническое рещение позюляет достичь необходимой жесткости и устойчивости стрелы при более простой ее конструкции и обеспечить снижение веса и стоимости ее на 10-12/о. Формула изобретения Шпренгельная стрела грузоподъемного крана, содержащая два сходящихся у оголовка жесткнх трубчатых пояса, связанных между собой плоской стержневой рещеткой, верхние и нижнне распорки, одними концами закрепленные на трубчатых поясах, и предварительно напряженные шпренгельные тяги, связанные со свободными концами распорок, отличающаяся тем, что, с целью сннжения металлоемкости стрелы, концы верхних и нижних распорок соединены между собой, причем точки их соединения расположены в вертикальной плоскости , проходящей через продольную ось стрелы. Источники информации, принятые во внимание при экспертизе 1. Авторское свидетельство СССР № 150788, кл. В 66 С 23/64, 1966.

(54) ШПРЕНГЕЛЬНАЯ СТРЕЛА ГРУЗОПОДЪЕМНОГО

КРАНА
