Устройство для поштучной выдачи бревен

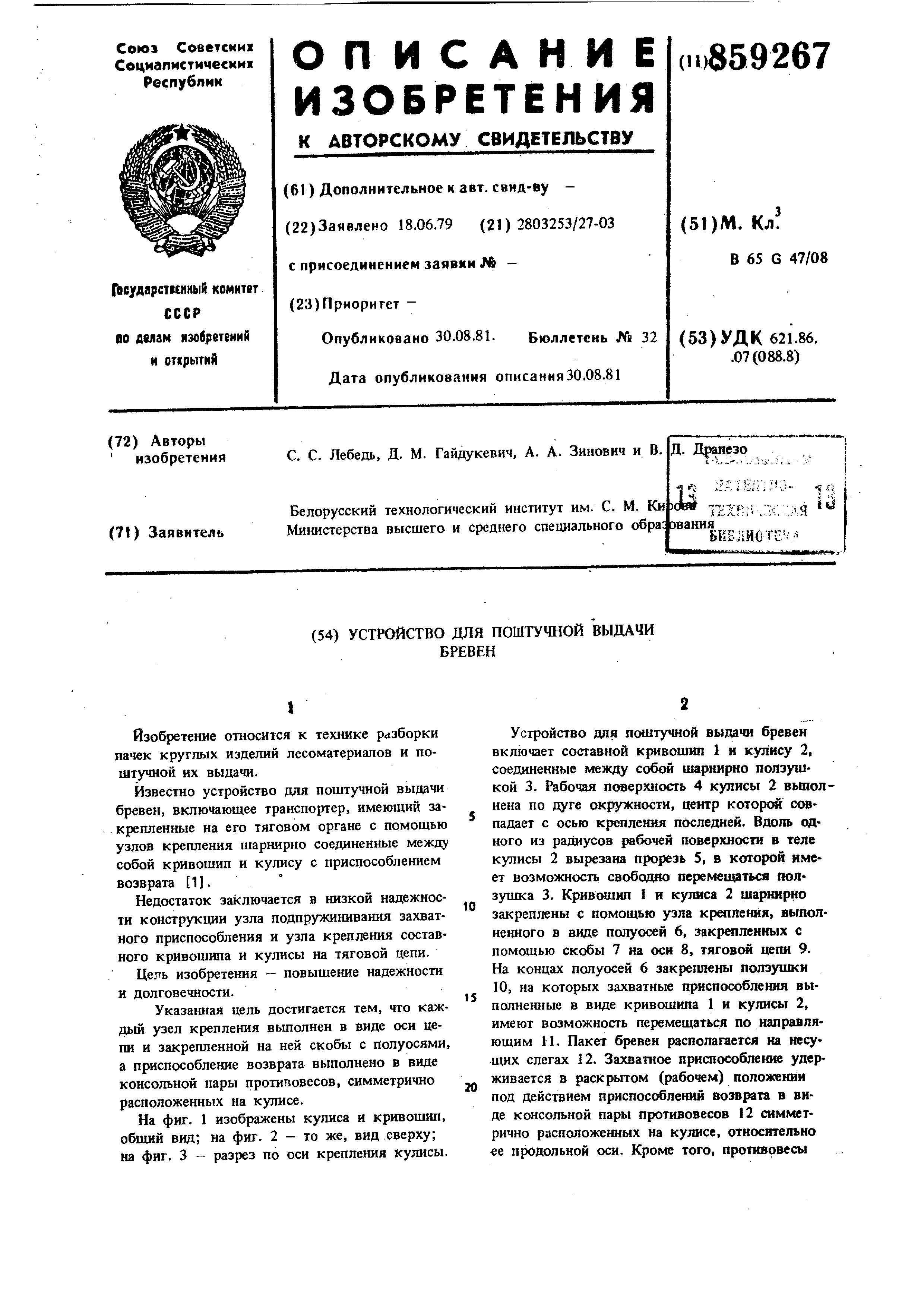

(54) УСТРОЙСТВО ДЛЯ ПОШТУЧНОЙ ВЫДАЧИ

1

Изобретение относится к технике разборки пачек круглых изделий лесоматериалов и поштучной их выдачи.

Известно устройство для поштучной выдачи бревен, включающее транспортер, имеющий закрепленные на его тяговом органе с помощью узлов крепления щарнирно соединенные между собой кривошип н кулису с приспособлением возврата 1.

Недостаток заключается в низкой надежности конструкции узла подпружинивания захватного приспособления и узла крепления составного кривошипа и кулисы на тяговой цепи.

Цель изобретения - повышение надежности и долговечности.

Указанная цель достигается тем, что каждый узел крепления выполнен в виде оси цепи и закрепленной на ней скобы с полуосями, а приспособление возврата выполнено в виде консольной пары противовесов, симметрично расположенных на кулисе.

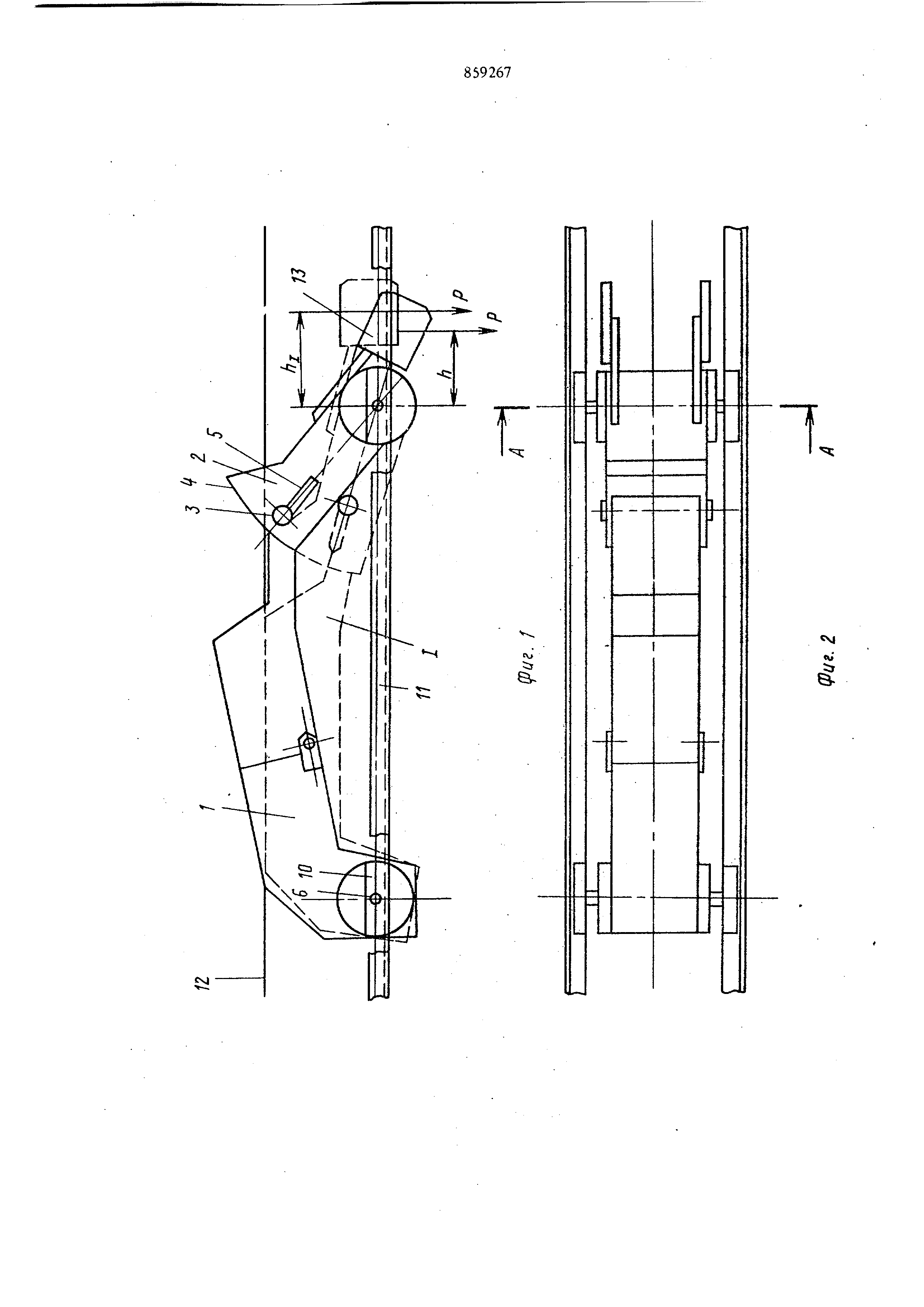

На фиг. 1 изображены кулиса и кривошип, общий вид; на фиг. 2 - то же, вид сверху; на фиг. 3 - разрез по оси крепления кулисы. БРЕВЕН

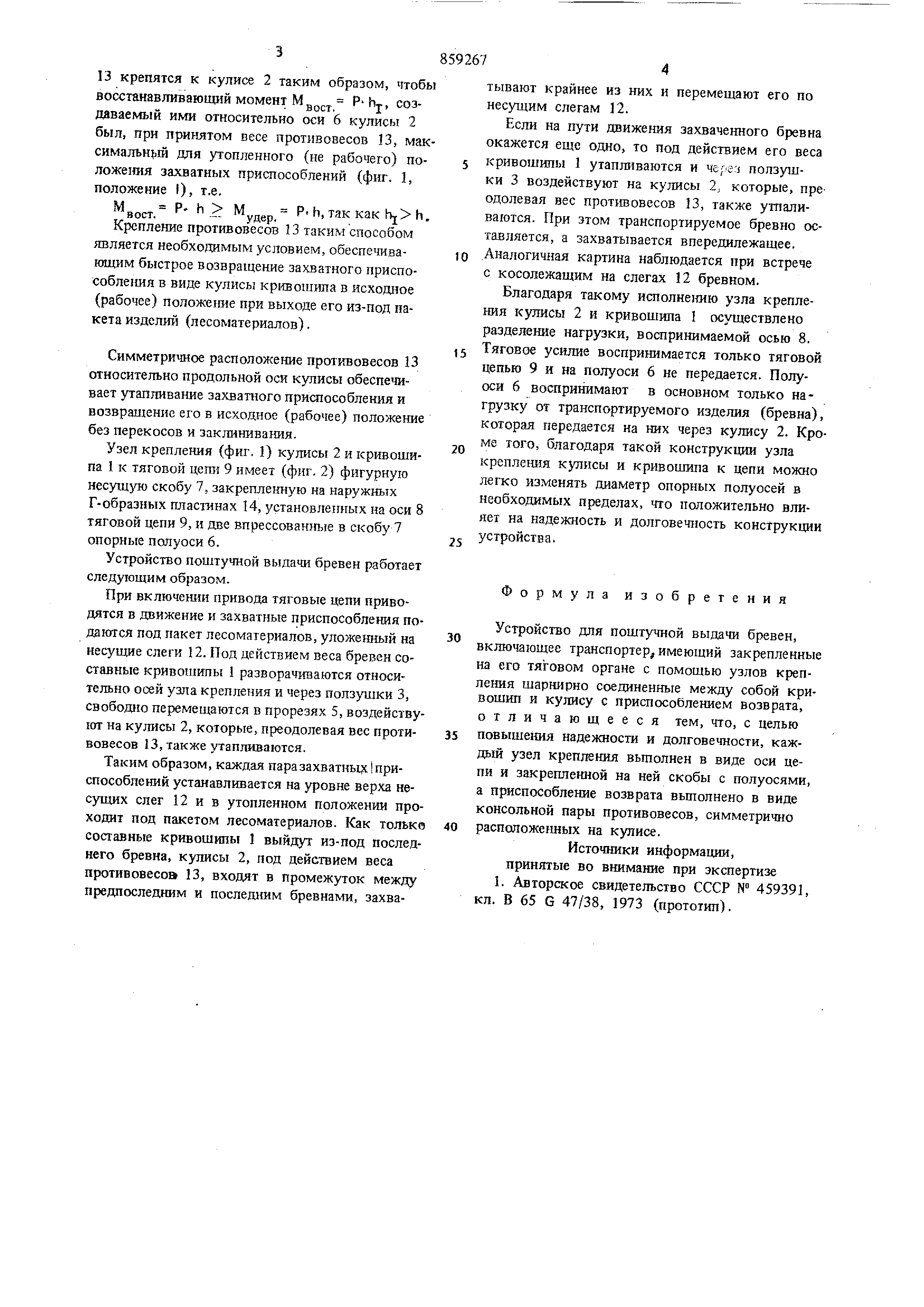

Устройство дая поштучной выдачи бревен включает составной кр}{вошип 1 и кулису 2, соединенные между собой шарнирио ползушкой 3. Рабочая ncfflepxHocTb 4 кулисы 2 вьгаолнена по дуге окружности, центр которой совпадает с осью крепления последней. Вдоль одного из радиусов рабочей поверхности в теле кулисы 2 вырезана прорезь 5, в которой имеет возможность свободно перемещаться ползущка 3. Кривошип 1 и кулиса 2 шарнирно закреплены с помощью узла крепления, выполненного в виде полуосей 6, закртленных с помощью скобы 7 на оси 8, тяговой цепи 9. На концах полуосей 6 закреплены ползушки 10, на которых захватные приспособления выполненные в внде кривошипа 1 и кулисы 2, имеют возможность перемешаться по направляющим 11. Пакет бревен располагается на несущнх слегах 12. Захватное приспособление удерживается в раскрьгтом (рабочем) положении под действием приспособлений возврата в виде консольной пары противовесов 12 симметрично расположенных на кулисе, относительно ее продольной оси. Кроме того, противовесы 13 крепятся к кулисе 2 таким образом, чтобы восстанавливающий момент М„„„ Р- Ь,., созЫЛ-Л .J. даваемый ими относительно оси 6 кулисы 2 был, при принятом весе противовесов 13, максимальн щ для утопленного (не рабочего) положега1Я захватных приспособлений (фиг. 1, положение I), т.е. 8007. Р Р.Н,таккак1 Н. Крепление противовесов 13 таким способом является необходимым условием, обеспечивающим быстрое возвращение захватного приспособле шя в виде кулисы кривошипа в исходное (рабочее) положите при выходе его из-под пакета изделий (лесоматериалов). Симметричное расположение противовесов 13 относительно продольной оси кулисы обеспешвает утапливание захватного приспособления и возвращение его в исходное (рабочее) положение без перекосов и закяинивагшя. Узел крепления (фиг. 1) кулисы 2 и кривошипа 1 к тяговой цепи 9 имеет (фиг, 2) фигурную несущую скобу 7, закрепленную на наружных Г-образных пластинах 14, установленных на оси 8 тяговой цепи 9, и две впрессовантю в скобу 7 опорные полуоси 6. Устройство поштучной выдачи бревен работает следующим образом. При включении привода тяговые цепи приводятся в движение и захватные приспособления по даются под пакет лесоматериалов, уложенный на несущие слеги 12. Под действием веса бревен составные кривошипы 1 разворач1шаются относительно осей узла крепления к через ползушки 3, свободно перемещаются в прорезях 5, воздейству ют на кудшсы 2, которые, преодолевая вес противовесов 13, также утапливаются. Таким образом, каждая пара захватных приспособлений устанавливается на уровне верха несущих слег 12 и в утопленном положении про ходит под пакетом лесоматериалов. Как тольк составные кривошипы 1 выйдут из-под послед него бревна, кулисы 2, под действием веса противовесов 13, входят в промежуток между предпоследним и послед1{им бревнами, захватывают крайнее из них и перемещают его по несушим слегам 12. Если на пути движения захваченного бревна окажется еще одно, то под действием его веса кривошипы 1 утапливаются и чере1 ползушки 3 воздействуют на кулисы 2, которые, преодолевая вес npoTiffloBecoB 13, также утпаливаются . При этом транспортируемое бревно оставляется , а захватывается впередилежащее. Аналогичная картина наблюдается при встрече с косолежащим на слегах 12 бревном. Благодаря такому исполнению узла крепления кулисы 2 и кривошипа I осуществлено разделение нагрузки, воспринимаемой осью 8. Тяговое усилие воспринимается только тяговой цепью 9 и на полуоси 6 не передается. Полуоси 6 воспринимают в основном только нагрузку от транспортируемого изделия (бревна), которая передается на них через кулису 2. Кроме того, благодаря такой конструкции узла креплешш кулисы и кривошипа к цепи можно легко изменять диаметр опорных полуосей в необходимых пределах, что положительно влияет на надежность и долговечность конструкции устройства. Формула изобретения Устройство для поштучной выдачи бревен, включающее транспортер, имеющий закрепленные на его тяговом органе с помощью узлов крепления щарнирно соединенные между собой кривошип и кулису с приспособлением возврата, отличающееся тем, что, с целью повышения надежности и долговечности, каждый узел крепления вьшолнен в виде оси цепи и закрепленной на ней скобы с полуосями, а приспособление возврата вьшолнено в виде консольной пары противовесов, симметрично расположе(шых на кулисе. Источники информации, принятые во внимание при экспертизе 1. Авторское свидетельство СССР № 459391, кл. В 65 G 47/38, 1973 (прототип).
