[1]. Изобретение относится к радиоизмёрительной
технике и может быть использовано в блоках синхронизации стробоскопических осдиплографов.
Известно устройство синхронизации дл стробоскопического осциллографа, содержащее
последовательно соединенные релаксационный генератор, бистабильный
элемент, блок задержки и блок управления , первый -выход которого подключен к
первому входу релаксационного генератор а другой - ко второму входу бистабильного
элементу, а также формирователь пилообразного напряжения, один вход которого
подключен к первому выходу блока управления, а другой соединен со вторим
выходом бистабильного элемента и со вторым входом релаксационного генератора
, при этом выход формирователя пилообразного напряжения соединен с выходом
релаксационного генератораll|. . Недостатком этого устройства являетс
недостаточная стабильность положения вы ходного импульса относительно входного,
т.е. стабильность синхронизации. Известно также устройство синхрони- .
зации для стробоскопического осциллографа , содержащее последовательно соединенные
дискриминатор запуска, формирователь импульсов, одновибратор, формирователь
интервала запрета и управляемый источник тока, выход которого соединен .
со входом запрета дискриминатора запуска 2. В данном устройстве синхронизации в
режиме деления частоты также имеет место неста;бильность синхронизации, обусловленная
конечным временем переключения элементов дискриминатора запуска. Вс ичина
этой нестабильности обычно значительно больше величины нестабильности
син: ронизадии при низкой частоте следования запускающих импульсов, обусловленной другими факторами;

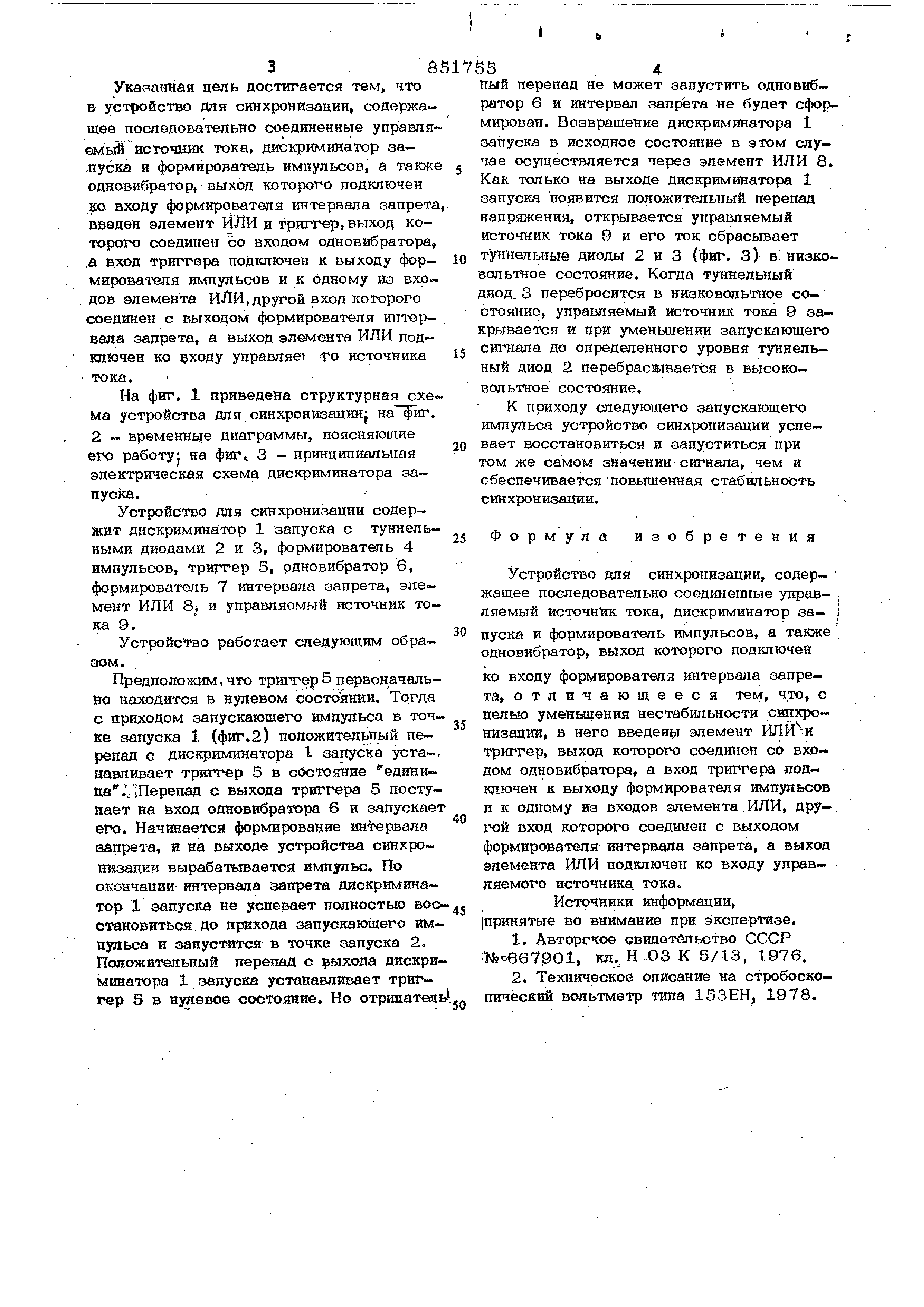

Цель изобретения - уменьшение нестабильности синхронизации. Указанная цель достигается тем, что в устройство Ш1Я синхронизации, содержащее
последовательно соединенные управляQvibifl источник тока, дискриминатор за
.пуска и формирователь импульсов, а также одновибратор, выход которого подключен
5О входу формирователя интервала запрета введен элемент ИЛИ и триггер, выход которого
соединен со входом одновибратора, .а вход триггера подключен к выходу формирователя
импульсов и к одному из входов элемента ИЛИ,другой вход которого соединен с выходом формирователя интервала
запрета, а выход эл лента ИЛИ подключен ко 9ХОДУ управляем то источника тока.

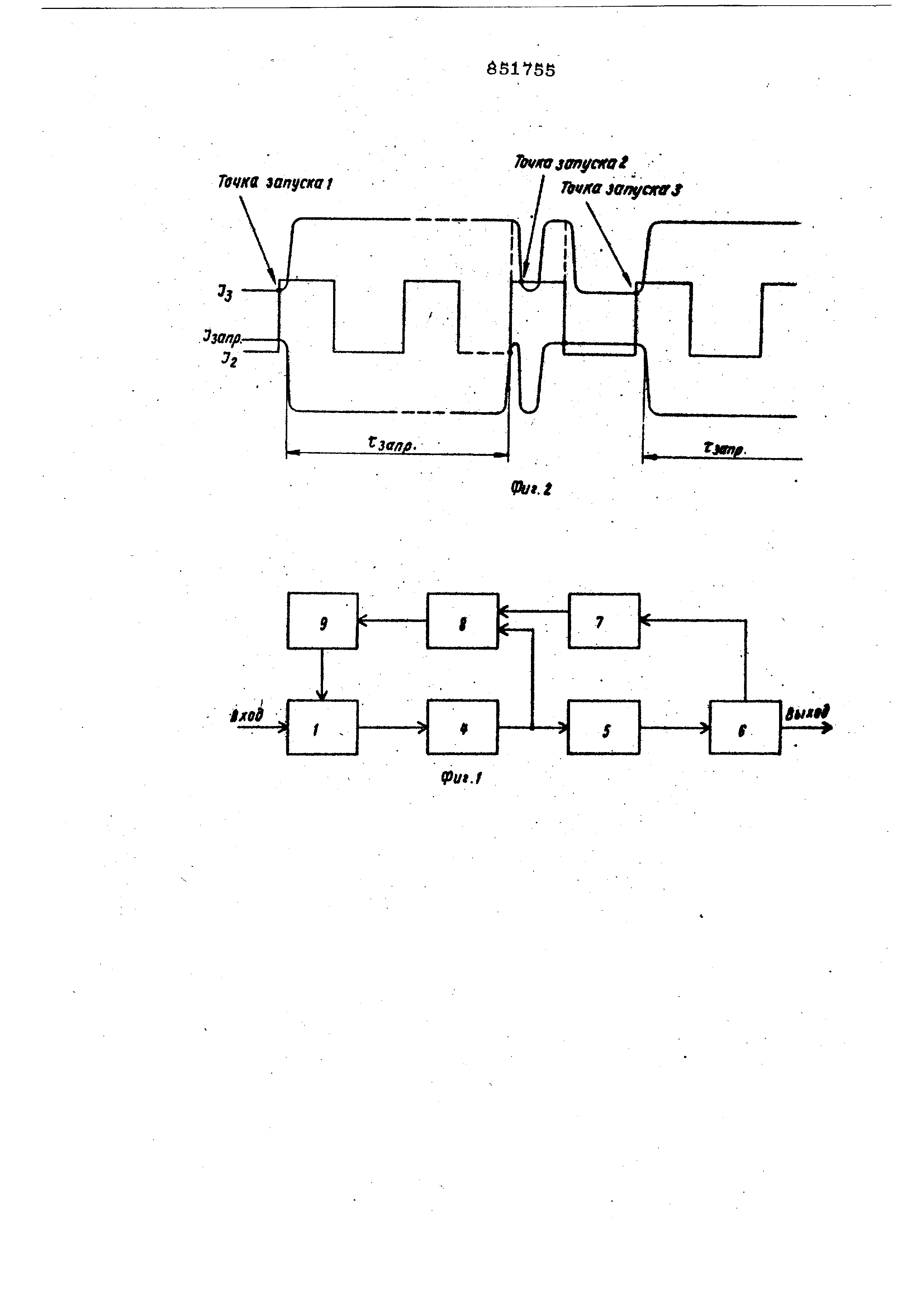

На фиг. 1 приведена структурная схе Ма устройства для синхронизации на фиг,
2 - временные диаграммы, поясняющие его работу: на фиг, 3 - принципиальная
электрическая схема дис фиминатора запуска . Устройство для синхронизации содержит
дискриминатор 1 запуска с туннельными диодами 2 и 3, формирователь 4
импульсов, триггер 5, одновибратор б, формирователь 7 интервала запрета, элемент
ИЛИ 8 и управляемый источник тока 9. Устройство работает следующим образом
. Пр;едположим, что триггер 5 первоначально находится в нулевом состоянии. Тогда
с приходом запускающего импульса в точке запуска 1 (фиг.2) положительный перепад
с дискриминатора 1 запуска устанавпивает трвйггер 5 в состояние единида
.У-Перепад с выхода триггера 5 поступает на йход одновибратора 6 и запускает
его. Начинается формирование интервала запрета, и на выходе устройства синхроНЕзадин
вырабатывается импульс. По окончании интервала запрета дискриминатор 1 запуска не успевает полностью вос
становиться до прихода запускающего импульса и запустится в точке запуска 2.
Положительный перепад с рыхода дискри минатора 1 запуска устанавливает триггер
5 в нулевое состояние. Но отрицател ный перепад не может запустить одновиб-
ратор 6 и интервал запрета не будет сформирован . Возвращение дискриминатора 1
запуска в исходное состояние в этом случае осуществляется через элемент ИЛИ 8.
Как только на выходе дискриминатора 1 запуска появится положительный перепад
напряжения, открывается управляемый источник тока 9 и его ток сбрасьгаает
туннельные диоды 2 и 3 (фиг. З) в низковольтное состояние. Когда туннельный
диод. 3 перебросится в низковольтное состояние , управляемый источник тока 9 закрывается
и при уменыцении запускающего сигнала до определенного уровня туннельный
диод 2 перебрасшвается в высоковольтное состояние. К приходу следующего запускающего
импульса устройство синхронизации,успевает восстановиться и запуститься при
том же самом значении сигнала, чем и обеспечивается повьпиенная стабильность синхронизации.
Формула изобретения Устройство няя синхронизации, содер-
жащее последовательно соединенные управляемый источник тока, дискриминатор запуска
и формирователь импульсов, а также одновибратор, выход которого подключен
ко входу формирователя интервала запрета , отличающееся тем, что, с
целью уменыцения нестабильности синхронизации , в него введенр элемент ИЛЙ-и
триггер, выход которого соединен со входом одновибратора, а вход триггера подключен
к выходу формирователя импульсов и к одному из входов элемента .ИЛИ, другой
вход которого соединен с выходом формирователя интервала запрета, а выход
элемента ИЛИ подключен ко входу управляемого источника, тока. Источники информации,
|принятые во внимание при экспертизе. 1.Авторское свидетельство СССР , кл.. Н .03 К 5/13, 1976.
2.Техническое описание на стробоскопический вольтметр типа 153ЕН, 1978. Точке запускам nwm nvMjaayaar
