ЭЛЕКТРОФОРМА ДЛЯ ПРАВКИ ГОЛОВНЫХ УБОРОВ

зе

Изобретение относится к оборудованию шапочного производства в меховой промьшленности и предназначено для правки меховых головнях уборов в скор няжно-шапочных цехах меховых фабрик. Известа электроформа для правки головных уборов, содержащая смонтированный на основании шток, несущий втулку и опорные секторы, связанные со втулкой посредст1вом серег и кольцевых направителей,каждый из которых соединен с соответствующим сектором и установлен на направляющем пальце крестовины, закрепленной на штоке, и сферическую головку, расположенную над секторами и связанную со штоком посредством серег с возможностью осе вого ее перемещения 1. Однако такая электроформа не обес печивает качественную правку головны уборов, так как их верхняя часть, а именно в местах перехода цилиндричес кой части головного убора в донышко (колпак), не подвергается растяжению Цель изобретения - повышение качества правки головных уборов. Указанная цель достигается тем, что электроформа для правки головных уборов, содержащая смонтированный на основании шток,несущий втулку и опорные сектора, связанные со втулкой посредством серег и кольцевых направителей , каждый из которых соединен с соответствующим сектором и установлен на направляивдем пальце крестовины , закрепленной на штоке, и сферическую головку, расположенную над секторами и связанную со штоком посредством серег с возможностью осевого ее пврёме1цения,дополнительно имеет установленн яо на игоке крестовину с направляю1дами пальцами, несущими кольцевые направители, последние из которых связаны с серьгами, соединенными со сферической головкой, причем сферическая головка состоит из сегментов, каждый из которых соединен с соответствующим кольцевым направителем, при этом адток имеет регулируемый в осевом направлении диск, контактирующий с Ьерьгами, соединенными со сферической головкой. На фиг.1 изображена электроформа, продольный разрез (общий вид); на фиг.2 - разрез А-А на фиг.1; на фиг.З - разрез Б-Б. на фиг . 1; на фиг.4 - вид Г на фиг.1; на фиг.5 разрез В-В на фиг.1. Электроформа содержит основание 1, в котором укреплен шток 2. в нижней части штока установлена круговая рей ка 3, которая соединена с шестерней 4, укрепленной на валу 5, В кругово рейке укреплена подвижная втулка б, на сидит нижняя подвижная муфта 7, связанная посредством четырех пар нижних серег 8 (по числу секторов) и пальцев 9 с .четырьмя ниж ними кольцевыми направителями 10, подвижно укрепленными на направляю .щих втулках 11, в которых скользят пальцы крестовин 12. Посредством дву винтов 13 каждый нижний сектор 14 прикреплен к кольцевому направителю 10. Аналогичным образом к четырем верхним кольцевым направителям 15 винтами 16 прикреплены верхние сектора 17, а кольцевые направители 15 неподвижно укреплены на направляющих втулках 11, в которых скользят паль цы крестовин 12. Для устойчивого по ложения секторов 17 с кольцевслми направителями 15 в последних посред ством заклепок 18 укреплены прямоугольной формы пальцы 19, направлени которых обеспечивает муфта 20, закрепленная посредством шпильки 21 на штоке.2, К верхним секторам 17 с помощью винтов 22 прикреплена сферическая головка, выполненная по форме голов ного убора и состоящая из четырех съемных сегментов 23, Эти сегменты связаны со штоком 2 посредством сер 27 через диск 24, укрепленный на ги зе 25 штока с помощью гайки 26 с во . можностью осевого перемещения голов Верхние кольцевые направители 15 ; серьгами 27 подвижно соединены с I верхней муфгЪй 28, которая закреплена на штоке 2. Диск 24 регулирует ся по высоте гильзы 25. Возможность регулировки положения этого диска н гильзе 25 необходима для того, чтобы обеспечить плотное прилегание края диска к граням серег 27 в тот период, когда сектора 17 и сегменты 23 находятся в сжатом (исходном) положении, что дает возможность избежать холостого хода в начальный момент раздвижения секторов. Для возможности регулирования по высоте диска 24 на гильзе 25 выполнена рез ба. В момент касания диска граней серег 27 он в этом положении фиксируется гайкой 26. Нагрев секторов и сегментов электроформы производится посредств восьми трубчатых электрических нагревателей 29, прикрепленных к внутренним поверхностям секторов 14 и 17.Питание электродвигателей производится от клемников 30, к которым подведены электропровода от сети, закрепляемые гайками 31. Раздвижение секторов и сегментов до нужного размера головного убора производится рычагом 32 по указателю 33. Фиксирование размера головно о убора осуществляется посредством обачки 34 (фиг.4) и храпового поудиска 35, жестко прикрепленного основанию 1. Для улучшения условий руда при правке головных уборов у ижних- секторов 14 выполнены устуы , покрываемые теплоизоляционным атериалом 36, предотвращая тем саым обжигание-пальцев рабочего. Работает электроформа следующим образом. На сегменты 23 сферической головки ,при сдвинутых к центру секторов 14 и 17 надевают обрабатываемый головной убор. При этом нижний край головного убора должен быть также надет на нижние сектора 14 (высота секторов определяется соответственно по высоте головного убора) . Поворотом рычага 32 через шестерню 4 осуществляется подъем круговой рейки 3 , а вместе с ней и подвижной втулки 6, которая поднимаясь по штоку 2 раздвигает нижние опорные секторы 14 в радиальном направлении, посредством связанных с ней муфты 7, серег 8 и кольцевого направителя 10, неподвижно установленного на направляющей втулке 11, скользящей по пальцу крестовины 12. В этом случае осевое перемещение сектора отсутствует, так как этому препятствует муфта 20, жестко укрепленная на штоке 2 шпилькой 21. Одновременно при подъеме втулки 6 начинает перемещаться по оси штока 2 гильза 25, на которой укреплен регулируемый по высоте гильзы диск. 24. Поднимаясь вверх, диск 24 контактирует с гранями верхних серег 27, поворачивая их по дугам ВВ, а так как серьги при этом получают два движения - осевое и радиальное, то связанные с ними сектора 17 посредством кольцевых направителей 15,втулок 11, скользящих по пальцам крестовины 12,и сегменты 23 сферической головки раздвигаются в радиальном и осевом направлениях синхронно. Таким образом, происходит правка головного убора в осевом и радиальном направлениях одновременно. Фиксирование нужного размера головного убора осуществляется посредством собачки 34 и храпового полудиска 35. Таким образом, предлагаемсэе изобретение позволяет улучшить качество головного убора, Формула изобретения Электроформа для правки головных уборов, содержащая смонтированный на основании шток, несущий втулку и опорные сектора, связанные со втулкой посредством серег и кольцевых направителей, каждый из которых соединен с соответст вующим сектором и установлен на направляющем пальце

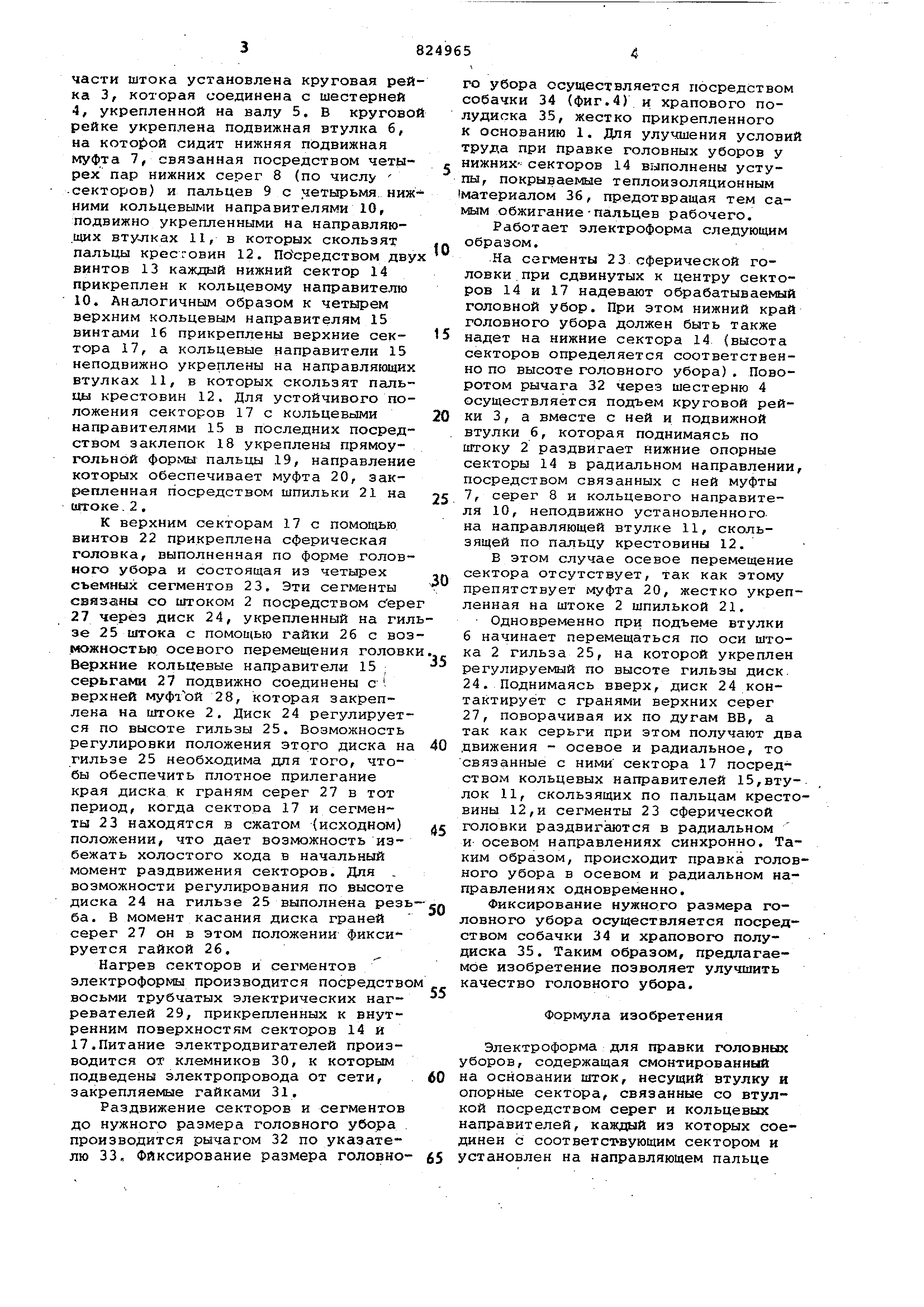

крестовины, закрепленной на штоке,и сферическую головку, расположенную над секторами и связанную со штоком посредством серег с возможностью осевого ее перемещения,, отличающаяся тем, что, с целью повышения качества правки, она дополнительно имеет установленную на штоке крес товину с направляющими пальцами, несущими кольцевые направители, последние из которых связаны с серьгами , соединенными со сферической головкой , причем сферическая головка состоит ив сегментов, каждый из которых соединен с соответствующим кольцевым направителем, при этом шток имеет регулируемый в осевом направлении диск, контактирующий с серьгами , соединенными со сферической головкой.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 179935,кл. А 42с 1/04,-1964, I Голо8ноа t/Sof

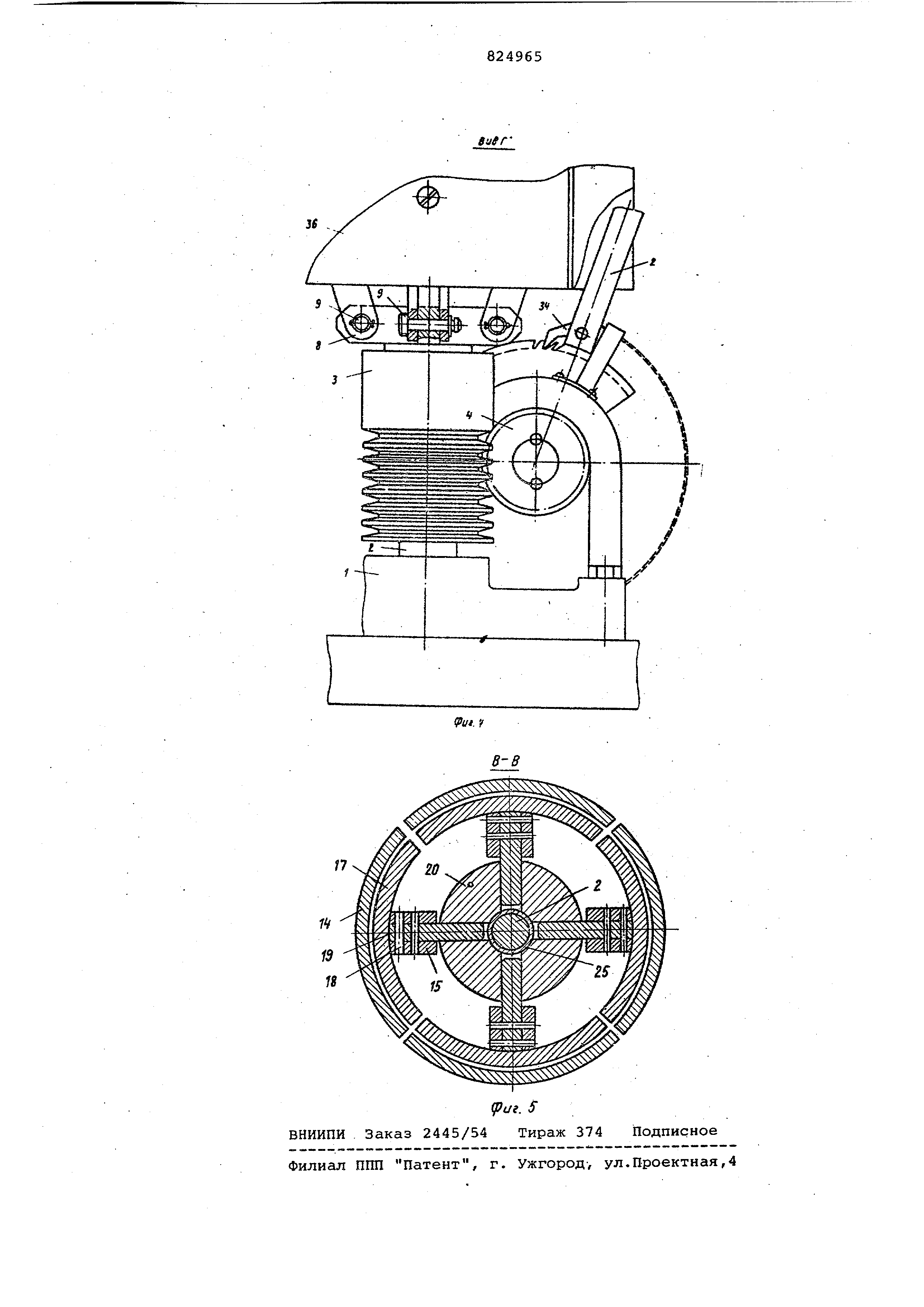

иг. Z
