Способ изготовления витков шнеков и штамп для осуществления этого способа

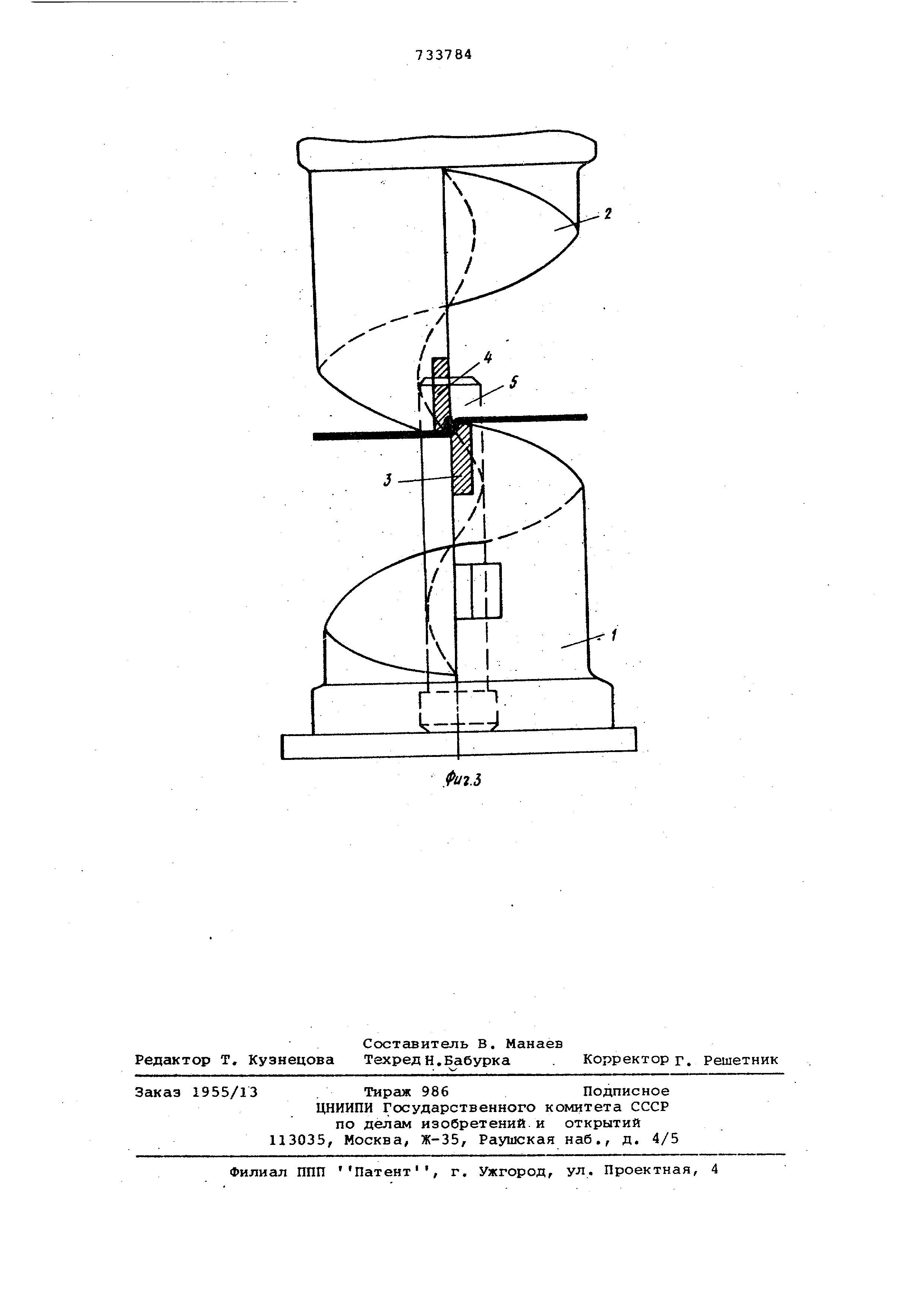

На фиг. 1 - изображен растянутый виток шнека в конце штамповки; на фиг. 2 - предлагаемый штамп, вид сверху; на фиг. 3 - то же, начальный момент работы.

Штамп содержит матрицу 1 и пуансон 2, имеющие геликоидную рабочую поверхность, ножи 3 и 1, имеющие продольные пазы на режущей кромке для образования заусенца, удерживающего при растяжении заготовку, колонку 5 с противоотжимом б.

Нагретая кольцевая заготовка оде .вается на колонку 5. При движении траверсы пресса вниз, заготовка разрезается по радиусу ножами 3 и 4, имеющими продольные пазы, которые образуют заусенец и удерживают заготовку от смещения (см. фиг. 3).

При дальнейшем движении траверсы пресса вниз, матрицей 1 и пуансонсад производится растяжка кольцевой заготовки (формовка винтовой поверхности витка шнека) , при заусенцы, удерживаясь на выемках нсякей, не позволяют заготовке смещаться, сохраняя правильную форму окружности по наружному и внутреннему диаметрам.

После снятия витка шнека с колонки 5 производится обрезка заусенца газом.

Благодаря тому, что заготовка в процессе растяжения на заданный шаг (формовка винтовой поверхности витка шнека), удерживается заусенцами от смещения, наружный и внутренний диаметры не искажаются, и имеют правильную форму, что позволяет сократить расход металла за счет уменьшения наружного диаметра кольцевой заготовки и ликвидации последующей механической обработки по диаметру витка шнека. Так для изготовления витка шнека с наружным диаметром витка

518 мм и внутренним 130 мм шаг витка 508 мм, толщина листа 10 мм, материал - сталь нержавеющая, применялась кольцевая заготовка с наружным диаметром 628 мм и внутренним 240 мм кольцевая заготовка имела секторный вырез pL-40.

По новому способу изготовления витков шнека заготовка имела вид кольца с димлетрами: наружный 545 мм и внутренний -160 мм.

Новый способ изготовления витков шнека позволил сократить расход метал ла на один виток с 37,2 до 26,2 кг.

Кроме того,изготовление витков данным способом возможно на гидравлических прессах, что очерь важно при мелкосерийном производстве. Формула изобретения

1. Способ изготовления витков шнека, преимущественно крупногабаритных , из плоской кольцевой заготовки, при котором заготовку разрезают по радиусу и растягивают в осевом направлении , отличающийс я тем, что, с целью повышения зкономичности и качества, при растяжении заготовки к ее краевым частям, полученным при разрезке, прилагают встречные усилия, предотвращающие смещение этих частей в тангенциальном направлении ..

1, Штамп для осуществления способа по п. 1, содержащий соосные матрицу и пуансон с геликоидными рабочими поверхностями, отличающийс я тем, что он снабжен ножами , закрепленными на выступающих частях пуансона и матрицы, режущая кромка каждого из которых выполнена с продольным пазом для образования на краевых частях заготовки осевых заусенцев .
