Вертикальный цилиндрический резервуар

I

Изобретение относится к области строительства вертикальных цилиндрических резервуаров для хранения жидкостей (нефти, нефтепродуктов, воды) в условиях слабых грунтов.

Известна конструкция вертикального цилиндрического резервуара, в которой все элементы - кровля, стенки и днище выполняются из листовой стали, преимущественно резервуары мкостью от 2000 до 20ООО .

Недостатком известного резервуара является то, что строительство этих резервуаров на грунтах с низкими физи- ко-4деханическими характеристиками (модуль деформации , кг/см ) и высокой степенью обводненнсюти показало , что естественные основания значительно деформируются, что ведет к большим неравномерным осадкам резервуаров повышающим допустимые, а следовательно , к аварийному состоянию.

Наиболее близким к изобретению по технической сущйости и достигаемому

результату является вертикальный цилиндрический резервуар, включающий кровлю, стенки и днище, установленное на основание, причем все элементы - крйвля, стенки и днище выполнены из листовой стали 2.

Недостатками конструкции известного резервуара является недостаточная прочность и устойчивость вертикальных резервуаров на слабых грунтовых основаниях , малая величина допусков на нерав- номерность осадок резервуара, определ1яе- мая в .основном условиями прочности стенки в зоне примыкания ее к днищу, где сконцентрированы наибольщие напряжения. Ограничение неравномерности осадок вызывает высокие требования к качеству оснований, что ведет к их удорожанию.

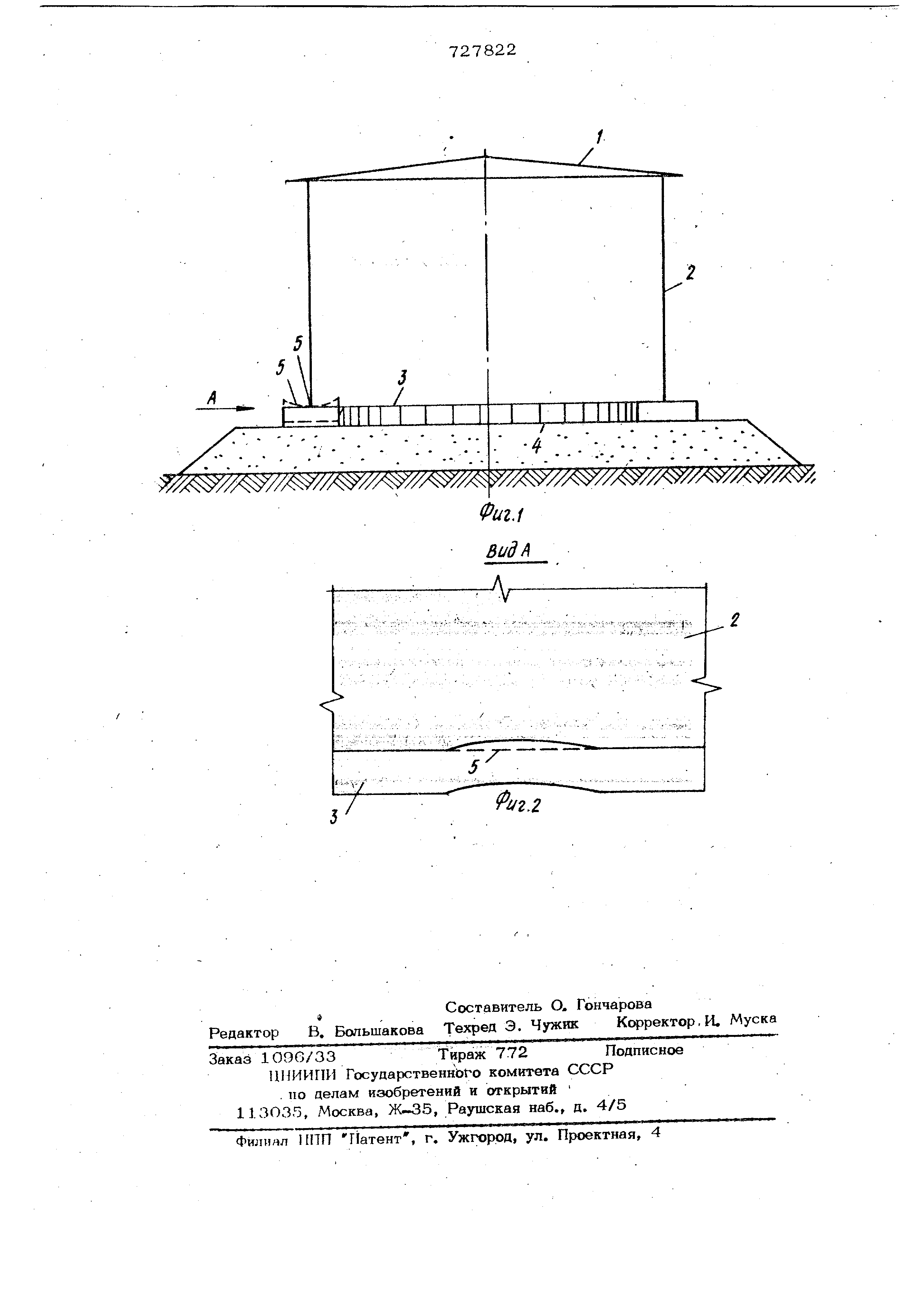

Целью изобретения является повышение прочности и устойчивости резервуара на слабых грунтовых основаниях с ощго- временным увеличением допусков на неравномерность деформаций оснований. 37 Указанная цель достигается тем, что в вертикальном цилиндрическом розервуа- ре, включающем кровлю, стенки и днище, установленное на основание, резервуар снабжен упругим полым кольцом, размещенным между стенкой и днищем, кроме того, утпругое кольцо снабжено дополнительным элементом, гибким в плоскости стенки и жестким в плоскости кольца. На фиг. 1 изображен резервуар в разрезе} на фиг. 2 - упругое кольцо (вид А фиг. 1). Вертикальный цилиндрический резервуар включает кровлю 1, стенку 2, опер тую на упругое кольцо 3, и днище 4. При эксплуатации резервуара в случае местной концентрации напряжений в основании , вызванной неравномерными осадками слабого основания, местная де- формация погашается (компенсируется) прогибом гибкого элемента 5, в результате чего снижаются контактные напряжения в вертикальной стенке, а аа счет жесткости кольца в продольном направлении (в плоскости кольца) осуществляется равномерное перераспределение : местных контактных напряжений в стенке , что в конечном итоге повышает проч ность, устойчивость резервуара, одновременно допуская повышение величины неравномерности деформаций (осадок) слабых rpyjHTOBbix оснований. Изобретение позвоЛяет использовать в качестве оснований слабые и пу 1инис- тые грунты, снимает жесткие требова2 ния к качеству уплотнения, на е :тост- венных грунтовых основаниях позволяет снизить стоимость основания в 5-8 раз (в зависимости от емкости резервуара) по сравнению со свайным и в 1,5-2 раза по сравнению с традиционным тфунтовьгм . Формула изобретени 1.Вертикальный цилиндрический резервуар , включающий кровлю, стенки и днище, установленное на основание, отличающийся тем, что, с целью повьпиения прочности и устойчивости на слабых основаниях с одновременным увеличением допусков на неравномерность деформаций основания, резервуар снабжен упругим полым кольцом, размещенным между стенкой и днищемУ 2.Вертикальный цилиндрический резервуар по п. 1, отличающийс я тем, что упругое кольцо снабжено дополнительным элементом, гибким в плоскости стенки и жестким в плоскости Кольца. / Источники информации, принятые во внимание при экспертизе 1.Патент США № 35О5769, кл. Е 04 Н 7/02, 1970. 2.Сафарян М, К, и Иванцов О. М. Проектирование и сооружение стальных резервуаров. М., Гостопиздат. 1961, с. 69.

fe./

Вид А -V .

.

(54) ВЕРТИКАЛЬНЫЙ ЦИЛИНДРИЧЕСКИЙ РЕЗЕРВУЛР
