Рыбозащитное устройство для водозаборных сооружений

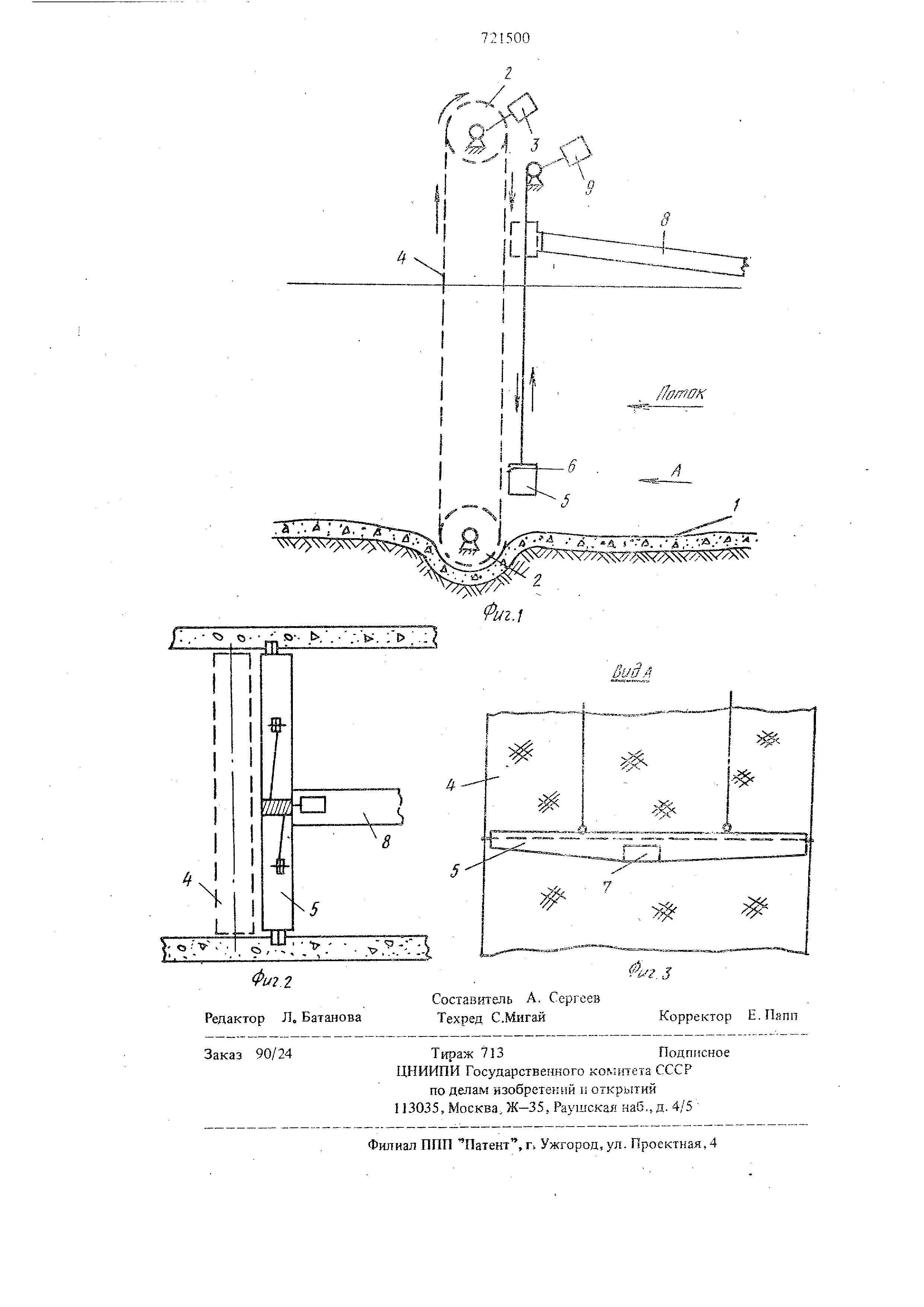

Изобретение относится к области гидротехнического строительства, к устройствам, предназначенным для защиты рыбы от попадания в водозаборные сооружения с большим расходом воды для таких объектов, как тепловые электростанции, ирригационные каналы и т.п. Для водозаборных сооружений с большим расходом воды наиболее эффективными и уни версальными средствами зашиты рыбы являются устройства с механическими заграждениями , перегораживающими входное сечение приемного канала., Известно рыбозащитное устройство для водозаборных сооружений, содержащее плоское вращающееся сетчатое полотно, промывную галлерею, выполненную в днище устройства, и вертикальный насос для откачивания воды из промывной галлереи в лоток-гидротранспор тер 1. В этом устройстве мелкая рыба и сор приж маются потоком воды к вращающемуся полотну и опускаются при ее вра1лении в промывную галлерею, откуда они перекачиваются вертикальным касосом в лоток-гидротранспортер. Это устройство обладает низкой надежностью защиты рыбы, так как оно обеспечивает отвод только той части рыбы, которая уже не способна удерживаться от контакта с вращающимся сетчатым полотном и силой потока прижата к ней. Кроме того, этому устройству присущи недостатки, обусловленные необходимостью непрерывного перемещения сетчатого полотна. Наиболее близким техническим решением к предлагаемому изобретению является рыбозащитное устройство для водозаборных сооружений , содержащее установленное в потоке сетчатое полотно и устройство для концентрации и отвода рыбы 2. Недостатком зтого устройства является необходимость непрерывного перемещения сетчатого заграждения, что приводит к бьютрому изнашиванию его подвижных частей и направляющих . Кроме того, наличие ковщевых поддонов приводит к увеличению металлоемкости рыбозащитного устройства, а также к увеличению веса заграждения, что, в свою очередь приводт к снижению долговетности устройства . Цель изобретения - упрощение конструкции и повышение надежности. Это достигается тем, что в предлагаемом устройстве устройство для концентрации и отвода рыбы выполнено в виде установленной с возможностыо вертикального перемещения перед сетчатым полотном емкости с горизонтальной щелью, обращенной в сторону сетчатого полотна. На фиг. 1 изображено рыбозащитное устрой ство с вертикально перемещаемой емкостью, общий вид; на фиг. 2 - то же, план; на фиг. 3 - вид но стрелке А на фиг. 1. В канале 1 поперек потока на звездочках 2 с приводом 3 установлено бесконечное сетчатое полотно 4. Перед сетчатым полотном 4 горизонтально установлена удлиненная емкость 5 с горизонтальной щелью 6, обращенной в сторону сетчатого полотна 4. Длина емкости 5 равна щирине сетчатого полотна 4. Дно емкости выпол нено наклонным к центральной части, где расположено сливное отверстие, перекрытое засло кой 7, Над горизонтом воды в полосе переме щения этого отверстия расположен передний конец рыбоотводного лотка 8. Емкость 5 снабжена подъемным механизмом 9, обеспечивающим перекрытие емкостью всей рабочей зоны сетчатого полотна 4. При работе устройства во время постепенно го поступательного опускания и подъема емкости 5 она последовательно перекрывает параллельные участки полотна 4. При этом за емкостью образуются местные круговые течения , пересекающие щель 6, а скорость потока воды в этой зоне резко уменьщается и изменяет свой знак у линии, проходящей через горизонтальную щель 6. Это позволяет рыбе выйти из-под влияния потока, силой которог она направляется к полотну 4 и прижимается к нему. Ориентируясь на направление круговы течений, проходящих через щель 6, рыба проникает в полость емкости 5. При подъеме емкости 5 рыба доставляется к рыбооотводно 4 му лотку 8. Здесь открывается заслонка 7, и рыба через сливное отверстие отводится в лоток 8 для дальнейшей транспортировки в заданный район. Сетчатое полотно может быть выполнено в виде плоской-жесткой перегородки любой конфигурации: прямоугольной, круглой, секторной и т.д. При этом емкость может быть оснащена механизмом подъема, вращения, маятникового движения и т.п. Промывка сетчатого полотна может быть подводной или надводной , а сетчатое заграждение может быть неподвижным или оснащено механизмом подъема . Сетчатое заграждение может быть замкнутым в плане и иметь форму цилиндра, а контейнер - форму концентрично расположенного кольца. Предлагаемое устройство не требует непрерывного вращения сетчатого полотна для отвода рыбы из рабочей зоны заграждения, что позволяет значительно увеличшь срок службы предлагаемого устройства и повыситъ его надежность . Приэтом выполнение устройства для концентрации и отвода рыбы в ввде .перемещающейся емкости позволяет упростить конструкцию устройства. Формула изобретения Рыбозащитное устройство для водозаборных сооружений, содержащее установленное в потоке сетчатое полотно и устройство для концентрации и отвода рыбы, отличающееся тем, что, с целью упрощения конструкции и повьщкния. надежности, устройство для концентрации- и отвода рыбы выполнено в виде установленной с возможностью вертикального перемещения перед сетчатым полотном емкости с горизонтальной щелью, обращенной в сторону сетчатого полотна. Источники информации, принятые во внимание при экспертизе 1.Авторское свидетельство СССР № 407003, кл. Е 02 В 8/08, 1971. 2.Патент США N 2804209, кл. 210-158, 1970 (прототип).
