Изобретение относится к измерител
ной технике, в частности,- к измерени ям линейных размеров образцов любых
материалов в процессе нагрева и охлажпения . Известен дилато летр, содержащий
кварцевый столик с трубкой,-на дне которой размещен образец и кварцевый
толкатель, рпиргиощийся на образец и перемещающий ролик с зеркальцем регистрирующего устройства. Ролик
размещен между кварцевыми пластинами , одна из которых прикреплена к т
кателю, а другая - к столику. С наружной стороны одной из них располо постоянный магнит, а с наружной
стороны другой - ферромагнитная пла тина 1 . Недостатками этого дилатометра,
является невозможность точной регулировки усилия нажатия кварцевого
стержня на образец, отсутствие фиксированного положения и свободы перемещения кварцевых пластин, что по
вышает вариацию измерений удлинения а также отсутствие возможности регу
лирования положения кварцевой пласт ны по мере износа кварцевого стержня или применения образцов другой
дли ны. Наиболее близким по технической
сущности к предложенному является дилатометр, содержащий основание с
закрепленным на нем контейнером для испытуемого образца, ролик с зеркальцем , связанный промежуточным
звеном с размещенным в контейнере кварцевьлм толкателем. Промежуточное
звено подпружинено к кварцевому толкателю , что делает его менее чувствительным
к вибрации. Конструкцией дилатометра также обеспечивается регулировка длины кварцевого толкателя
по мере его износа и применение образцов другой длины 2. Однако. в .связи с тем, что промежуточное
звено выполнено в виде ярма, которое концевыки частями контактирует с роликом, а средней
(с помогцью пружины) контактирует с цилиндрической поверхностью кварцевого
толкателя, малейшие неровности и перекосы затрудняют перемещение ярма, что может внести искажения в
показания дилатслютра. Цель изобретения - повышение надежности и сокраицение времени подготовки
к измерениям. Это достигается тем,что в дилатометр введен механизм установочного
перемещения кварцевого толкателя, закрепленный на основавди и соединен ый
посредством упругих связей с про межуточным звеном, выполненным в виде
стрежня, взаимодействующего своей тор цовой поверхностью с торцовой поверхностью
кварцевого толкателя, при этом упругие связи выполнены в виде пластинчатых пружин.

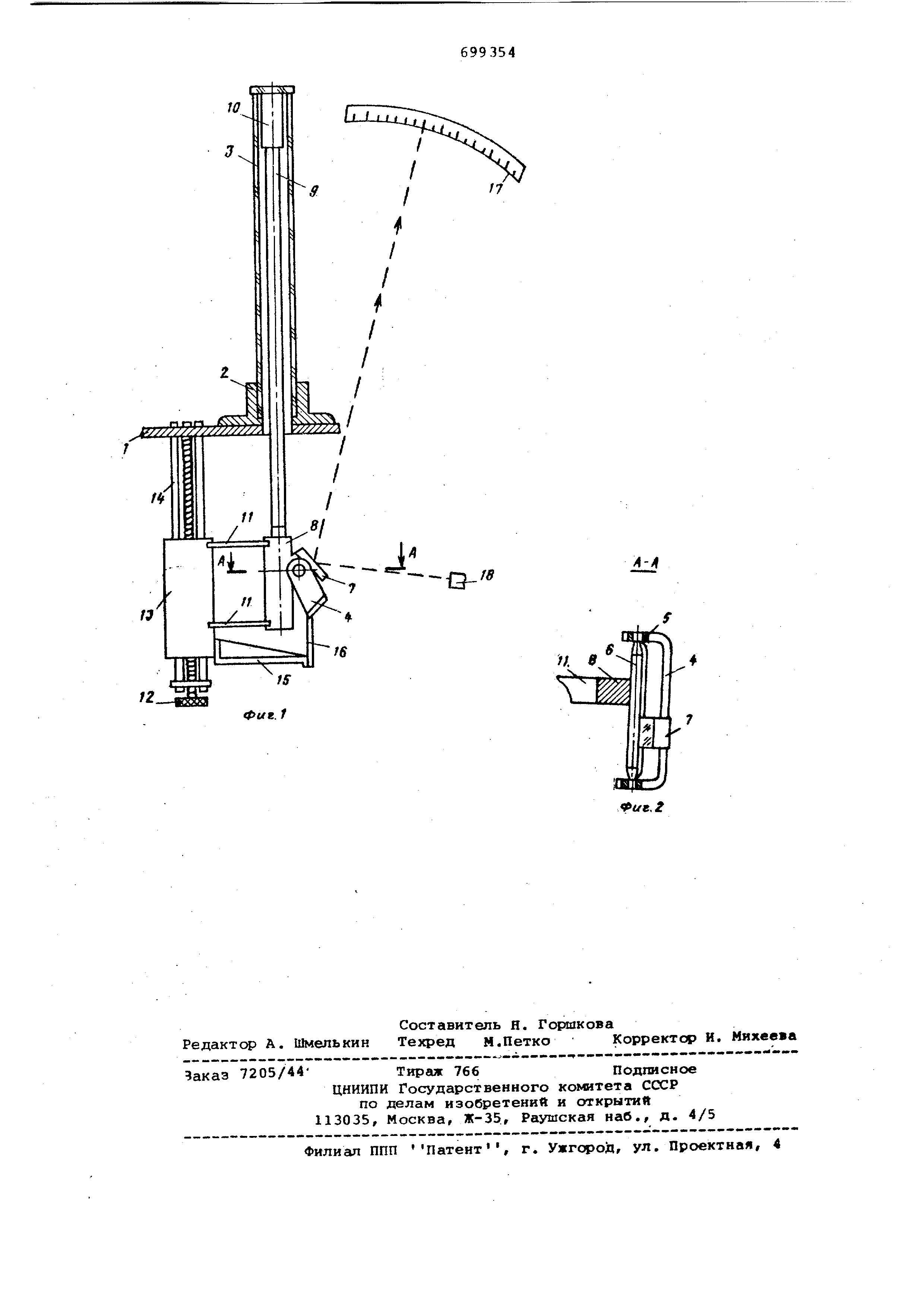

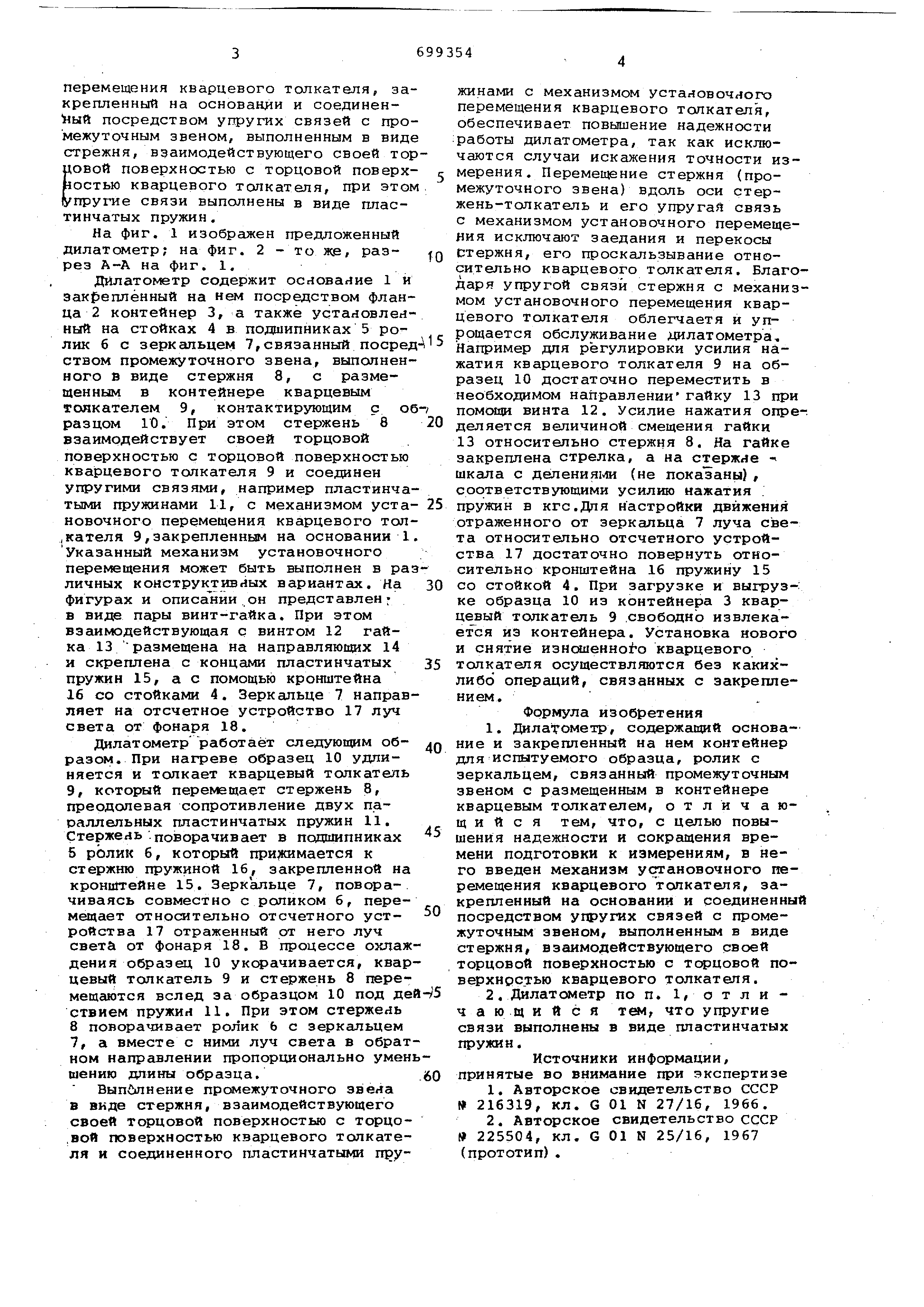

На фиг. 1 изображен предложенный дилатометр; на фиг. 2 - тоже, разрез А-А на фиг. 1.
Дилатометр содержит основание 1 и закреплённый на нем посредством фланца
2 контейнер 3, а также установленный на стойках 4 в подшипниках 5 ролик б с зерксшьцем 7,связанный посред
ством промежуточного звена, выполненного в виде стержня 8, с размещенным в контейнере кварцевым
толкателем 9, контактирующим с об разцом 10. При этом стержень 8 взаимодействует своей торцовой
поверхностью с торцовой поверхностью кварцевого толкателя 9 и соединен
упругими связями, например пластинча тыми пружинами 11, с механизмом уста
новочного перемещения кварцевого тол , кателя 9,закрепленньии на основании 1
Указанный механизм установочного перемещения может быть выполнен в ра
личных конструк гивных вариантах. На фигурах и описании.он представлен: в виде пары винт-гайка. При этом
взаимодействующая с винтом 12 гайка 13 размещена на направляющих 14 и скреплена с концами пластинчатых
пружин 15, ас помощью кронштейна 16 со стойками 4. Зеркальце 7 направ
ляет на отсчетное устройство 17 луч света от фонаря 18. Дилатометр работает следующим образом
. При нагреве образец 10 удлиняется и толкает кварцевый толкатель 9, который перемещает стержень В,
преодолевая сопротивление двух параллельных пластинчатых пружин 11. Стержень-поворачивает в подшипниках
5 ролик 6, который прижимается к стержню пружиной 16, закрепленной на
кронштейне 15. Зеркальце 7, повора-. чиваясь совместно с роликом 6, перемещает
относительно отсчетного устройства 17 отраженный от него луч света от фонаря 18. В процессе охлаж
дения образец 10 укс ачивается, квар цевый толкатель 9 и стержень 8 перемещаются
вслед за образцом 10 под де станем пружин 11. При этом стержень 8 поворачивает ролик 6 с зеркальцем
7, а вместе с ними луч света в обрат ном направлении пропорционально умен шению длины образца.
Выполнение прсялежуточного эвена в виде стержня, взаимодействующего своей торцовой поверхностью с торцо
,вой поверхностью кварцевого толкателя и соединенного пластинчатыми пружинами с механизмом установочного перемещения кварцевого толкателя, обеспечивает повышение надежности
работы дилатометра, так как исключаются случаи искажения точности измерения
. Перемещение стержня (промежуточного звена) вдоль оси стержень-толкатель и его упругая связь
с механизмом установочного перемещения исключают заедания и перекосы
Стержня, его проскальзывание относительно кварцевого толкателя. Благодаря
упругой связи стержня с механизмом установочного перемещения кварцевого
Толкателя облегчаетя и упрощается обслуживание дилатометра. Например для регулировки усилия нажатия
кварцевого толкателя 9 на образец 10 достаточно переместить в необходимом наг7равлении гайку 13 при
помсяци винта 12. Усилие нажатия опре-. деляется величиной смещения гайки
13 относительно стержня 8. На гайке закреплена стрелка, а на ст ержне
шкала с дeлeнияIv1и (не показаны) , соответствующими усилию нажатия
пружин в кгс.Для настройки движения отраженного от зеркальца 7 луча света
относительно отсчетного устройства 17 достаточно повернуть относительно кронштейна 16 пружину 15
со стойкой 4. При загрузке и выгруз-: ке образца 10 из контейнера 3 кварцевый
толкатель 9 свободно извлекается из контейнера. Установка нового и снятие изнсяиенно о кварцевого
толкателя осуществляются без какихлибо операций, связанных с закреплением .
Формула изобретения 1. Дилатометр, содержащий основание и закрепленный на нем контейнер
для испытуемого образца, ролик с зеркальцем, связанный промежуточным
звеном с размещенным в контейнере кварцевым толкателем, о т л и ч а ющ
и и с я тем, что, с целью повышения надежности и сокращения времени подготовки к измерениям, в него
введен механизм установочного перемещения кварцевого толкателя, закрепленный
на основании и соединенный посредством упругих связей с промежуточным звеном, выполненным в виде
стержня, взаимодействующего своей торцовой поверхностью с терцовой поверхностью кварцевого толкателя.
2 . дилатометр по п. 1, о т л и чающийся тем, что упругие связи выполнены в виде пластинчатых
пружин. Источники информации, принятые во внимание при экспертизе
1.Авторское свидетельство СССР № 216319, КЛ. G 01 N 27/16, 1966. 2.Авторское свидетельство СССР
225504, КЛ. G 01 N 25/16, 1967 (прототип) .
