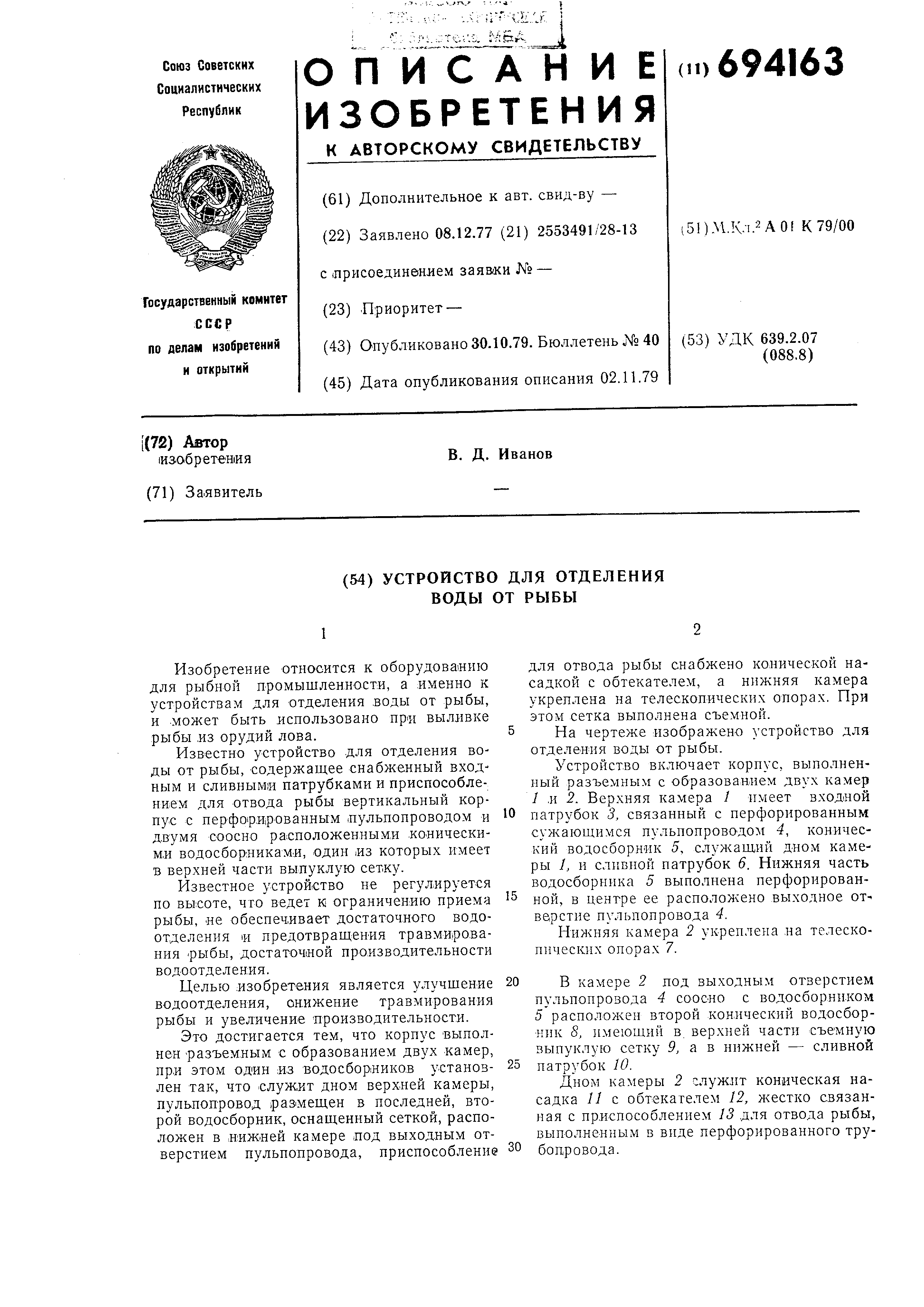

Изобретение относится к оборудованию для рыбной промышленности, а именно к
устройствам для отделения воды от рыбы, и может быть использовано при выливке рыбы из орудий лова.
Известно устройство для отделения воды от рыбы, содержащее снабженный входным
и сливными патрубками и приспособлением для отвода рыбы вертикальный корпус
с перфорированным .пульпопроводом и двумя соосно расположенными .коническими
водосборниками, один из которых имеет в верхней части выпуклую сетку.
Известное устройство не регулируется по высоте, что ведет к ограничению приема
рыбы, «е обеспечивает достаточного водоотделения и предотвращения травми.рования
рыбы, достаточной производительности водоотделения. Целью изобретения является улучшение
водоотделения, снижение травмирования рыбы и увеличение производительности.
Это достигается тем, что корпус выполнен разъемлым с образованием двух камер,
при этом один из водосборников установлен так, что служит дном верхней камеры,
пульпопровод )раз1мещен в последней, второй водосборник, оснащенный сеткой, расположен
в нижней камере под выходным отверстием пульпопровода, приспособление ДЛЯ отвода рыбы снабжено конической насадкой с обтекателем, а нижняя камера
укреплена на телескопических опорах. При этом сетка выполнена съемной.

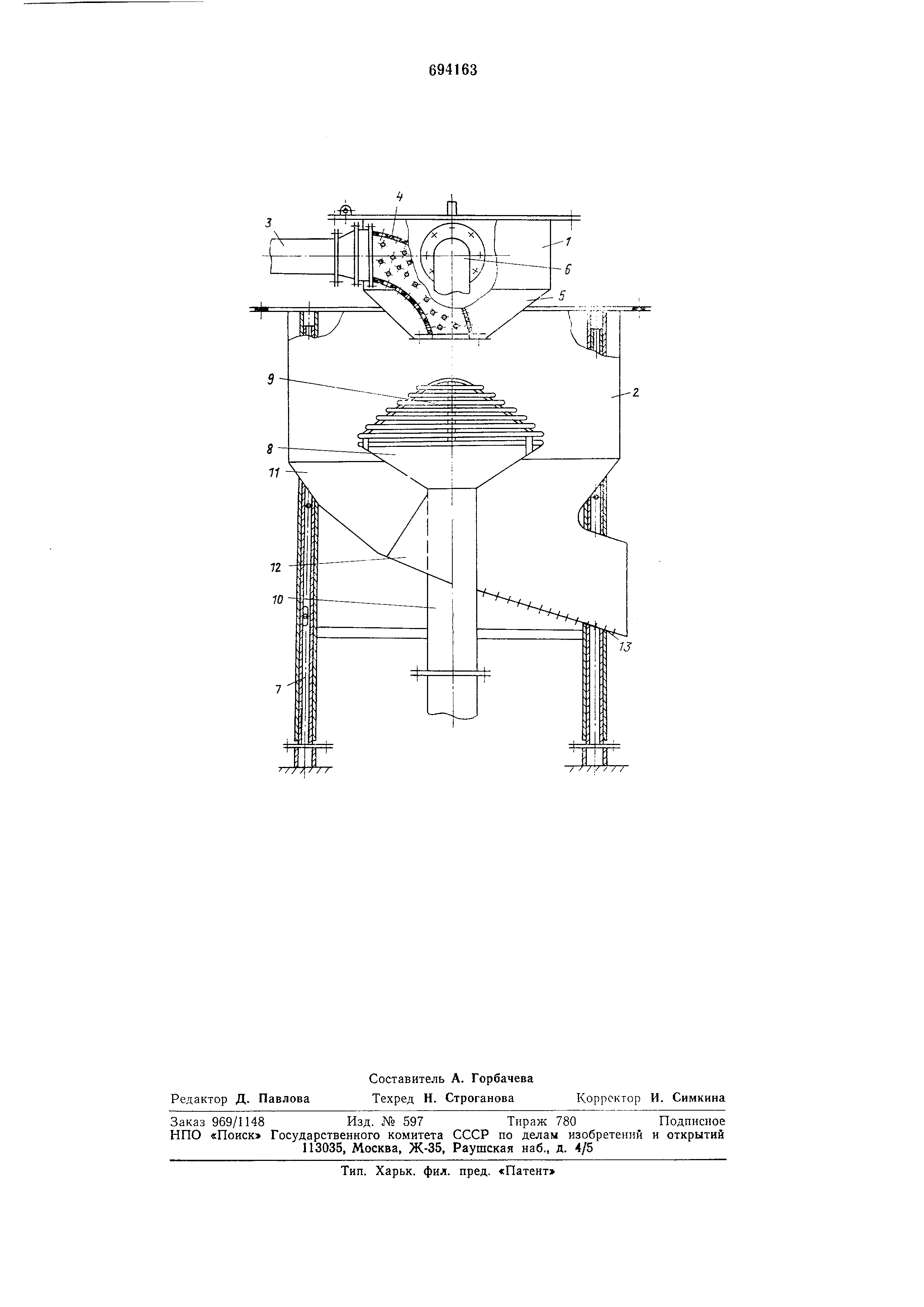

На чертеже изображено устройство для отделения воды от рыбы. Устройство включает корпус, выполненный
разъемным с образованием двух камер 1 и 2. Верхняя камера / имеет входной
патрубок 5, связанный с перфорированным сужающимся пульпопроводом 4, конический
водосборник 5, ,ий дном камеры /, и сливной патрубок 6. Нижняя часть
водосборника 5 выполнена перфорированной , в центре ее расположено выходное от
верстие пульпопровода 4. Нижняя камера 2 укреплена на телескопических опорах 7.
В камере 2 под выходным отверстием пульпопровода 4 соосно с водосборником
5 располол ен второй кокический водосборник 8, имеющий в верхней части съемную
выпуклую сетку 9, а в нижней - сливной патрубок 10. Дном камеры 2 служит коническая насадка
11с. обтекателем 12, жестко связанная с приспособлением 13 для отвода рыбы,

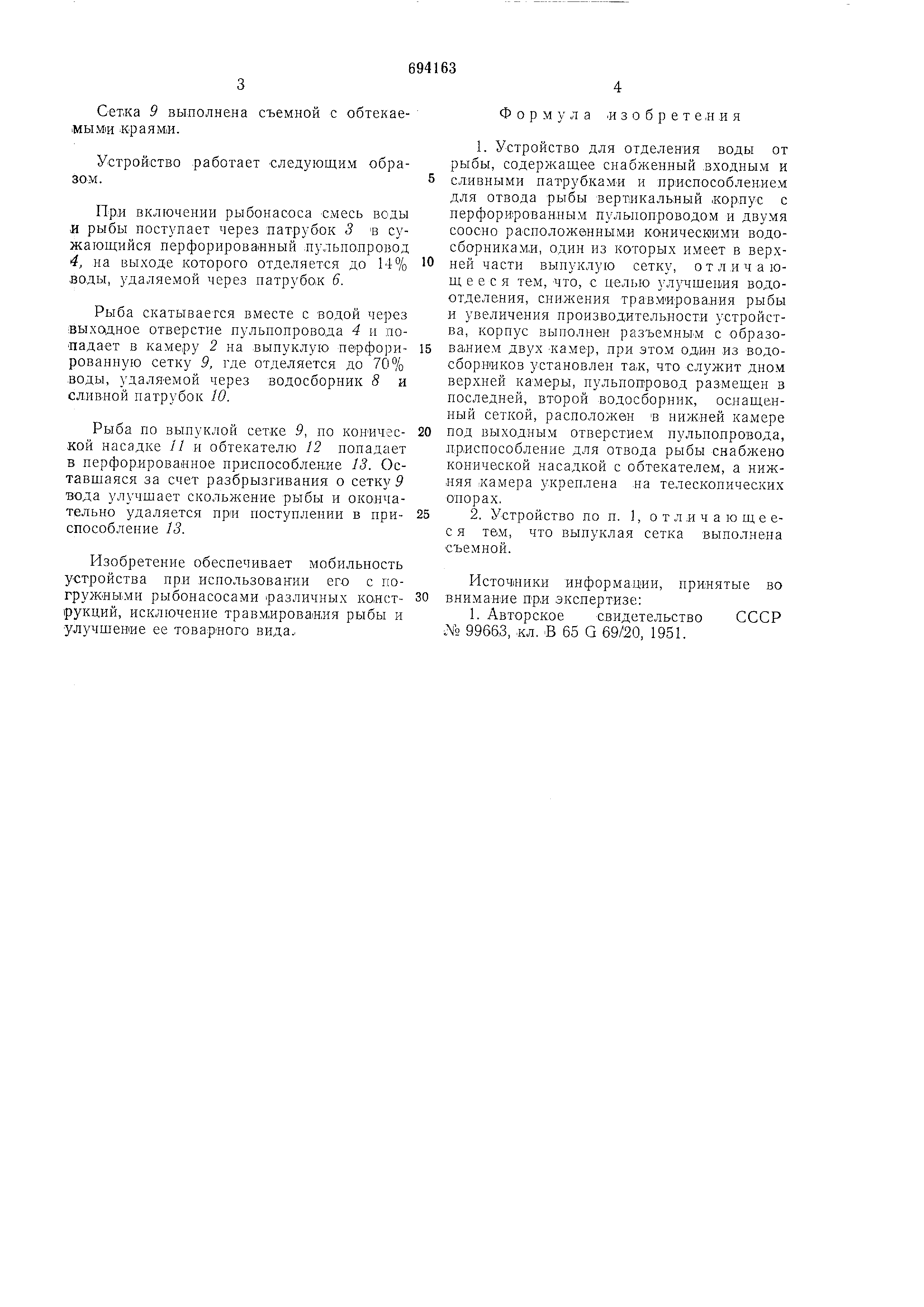

выполненным в виде перфорированного трубопровода . Сетка 9 выполнена съемной с обтекаеiMbiMiH краями. Устройство работает следующим образом
. Пр.и включении рыбонасоса смесь воды и рыбы поступает через патрубок 3 в сужающийся
перфорировалный пульпопровод 4, на выходе которого отделяется до 14% воды, удаляемой через патрубО|К 6. Рыба скатывается вместе с водой через выхадное отверстие пульпопровода 4 и попадает
в камеру 2 на выпуклую перфорированную сетку 9, где отделяется до 70%
воды, удаляемой через водосборник 8 и сл,ивной патрубок 10. Рыба по выпуклой сетке 9, по конической насадке // и обтекателю 12 попадает
в перфорированное приспособление 13. Оставщаяся за счет разбрызгивания о сетку 9
вода улучщает скольжение рыбы и окончательно удаляется при поступлении в приспособление 13. Изобретение обеспечивает мобильность устройства при использовании его с погружными
рыбонасосами различных коиструкций , исключение травмирования рыбы и улучщение ее товарного вида.Формула
и 3 о б р е т е и ,и я 1.Устройство для отделения воды от
рыбы, содержащее снабженный .входным и сливными патрубками и приспособлением
для отвода рыбы вертикальный .корпус с перфорированиым пульпопроводом и двумя
соосно расположенными коническими водосборниками , один из которых имеет в верхней
части выпуклую сетку, отличающееся тем, что, с пелью }лучше1шя водоотделения
, снижения травмирования рыбы и увеличения производительности устройства
, корпус выполнен разъемным с образова .нием двух -камер, при этом один из водосборников
установлен та,к, что служит дном верхней камеры, пульпоп ровод размещен в
последней, второй водосборник, оспащенный сеткой, расположен в нижней камере
под выходным отверстием пульпопровода, приспособление для отвода рыбы снабжено
конической насадкой с обтекателем, а нижняя |Камера укреплена на телескопических опорах. 2.Устройство поп. , отличающеес я тем, что выпуклая сетка выполнена съемной. Источники информации, принятые во внимание при зкспертизе: 1. Авторское свидетельство СССР ЛЬ 9966,3, .кл. В 65 G 69/20, 1951.
