[1](54) БАРОВАЯ МАШИНА ДЛЯ НАРЕЗАНИЯ ЩЕЛЕЙ 3
собой элементов, один из которых птрнирно прикреплен к, раме базовой машины
а другой - к бару, между которыми разметен механизм для изменения угла меж
ду ними, и снабжена механизмом поворо та ее в вертикальной поперечной плоскости
. При этом механизм для изменения угла между элементами опорной консоли
вьтолнен из винта и соединенного с ним посредством сферического шарнира ползуна
, который посредством направляющих установлен с возможностью перемещения
относительно верхней части консоли, при этом в нижней части консоли выполнено
резьбовое гнездо, в котором установлен свободный конец винта, а механизм поворота
консоли в вертикальной поперечной плоскости выполнен в виде силового
пилтшдра, закрепленного на раме базовой машины. На фиг, 1 изображена предлагаемая
машина, общий вид; на фиг, 2 - вид по. стрелке А на фиг. 1 (расположение
баров при нарезке профиля кюветов); на фиг. 3 - узел Т на фиг, 1; на фиг. 4 - сечение Б-Б на фиг, 3.
Баровая машина содержит центральный бар 1 и два крайних бара 2, механизмы поворота баров в вертикальной
плоскости, состоящие из силовых ГИДрО цилиндров 3, коромысел 4, шатунов 5 и
кривошипов 6, обшим основанием которых является консоль. Каждая боковая
консоль состоит на верхней части 7 и нижней 8, соединенных между собой шар
вирами 9. Бары 2 вместе с механизмами поворота баров в вертикальной плоскости
и бовэовой консолью могут с помощью силовых гидроцилйндров 10 наклоняться
в поперечной плоскости относительно шарниров 11, закрепленньгк вдоль базовой машины 12 на рамах 13
тележек гусениц трактора. Вращение режущих иепей (не показано) баров 1
и 2 осушествляется тфиводом 14. Бары паралпепьйы плоскостям а частей 7 боковых консолей. Верхняя часть 7
каждой консопи может поворачиваться относительно вихшей части 8 на нека-
торый угол AJ . относительно оси шарнира 9. Поворот осуществляется винтом
15, имеющим сферический шарнир 16, который закреплен в ползуне 17, перемешаюшемся
по направляющему пазу 18 расположенному в верхней части 7 консоли . Другим концом винт 15 вворачивается
в резьбовое отверстие нижней части 8 консоли. Для фиксация частей 1 84
и 8 консоли в крайних положениях служит винт 19, а в нижней части 8 выполнены
соответственно ему резьбовые отверстия 2О и 21. Работает баровая машина следующим
образом. Для рытья вертикальных шелей, например , под кабель или ленточный фундамент
, приводом 14 приводится в движение режущая цепь. Бары 1 или 2 (в любом кх сочетании) из транспортного
положения (обозначено штрих-пунктирными линиями на фиг. 1) гидроци-
линдрами 3 опускаются в рабочее положение и постепенно врезаются в грунт
до необходимой глубины шели. После этого включается механизм рабочей подачи
и базовая машина 12 перемещается в заданном направлении. В результате
совместного движения режущей цепи и всей машины в грунте образуется вер- ттсальная щель. .
При нарезании профиля кюветов и канав приводом 14 приводятся в движение
режущие цепи баров 1 и 2. Центральный бар 1 из транспортного положения гид-
роцилиндром 3 опускается в рабочее положевгне и постепенно врезается в
грунт до необходимой глубины щели. Затем боковые консоли вместе с барами 2
и механизмами поворота баров в вертикальной плоскости силовыми гидроцилиндрами
Ю наклоняются относительно шарнира 11 в поперечной плоскости на некоторый
угол j5 J соответствующий величине уклона кювета или канавы. Бары 2 силовыми гидроцилнндрами 3
опускаются Б рабочее положение, занимая , например, положение или 0 в
зависимости от ширины и глубины кювета или канавы. Благодаря возможности поворота
верхней части 7 консоли относительно шарнира, бар 2 может быть наклонен
к части 8 консоли на угол от О до некоторого угла си (см, фиг,4), Такая
конструкция консоли дает возможность обрабатывать обе боковые стенки канавы
или траншеи различной ширины (от 2т до 2 п ), но имеющие одинаковый
уклон стенок, например 1:1,5, так как при этом меняется величина вылета относительно
оси шарнира 11, Для придания конструкции в крайних положениях жесткости и разгрузки винта 15 верхняя

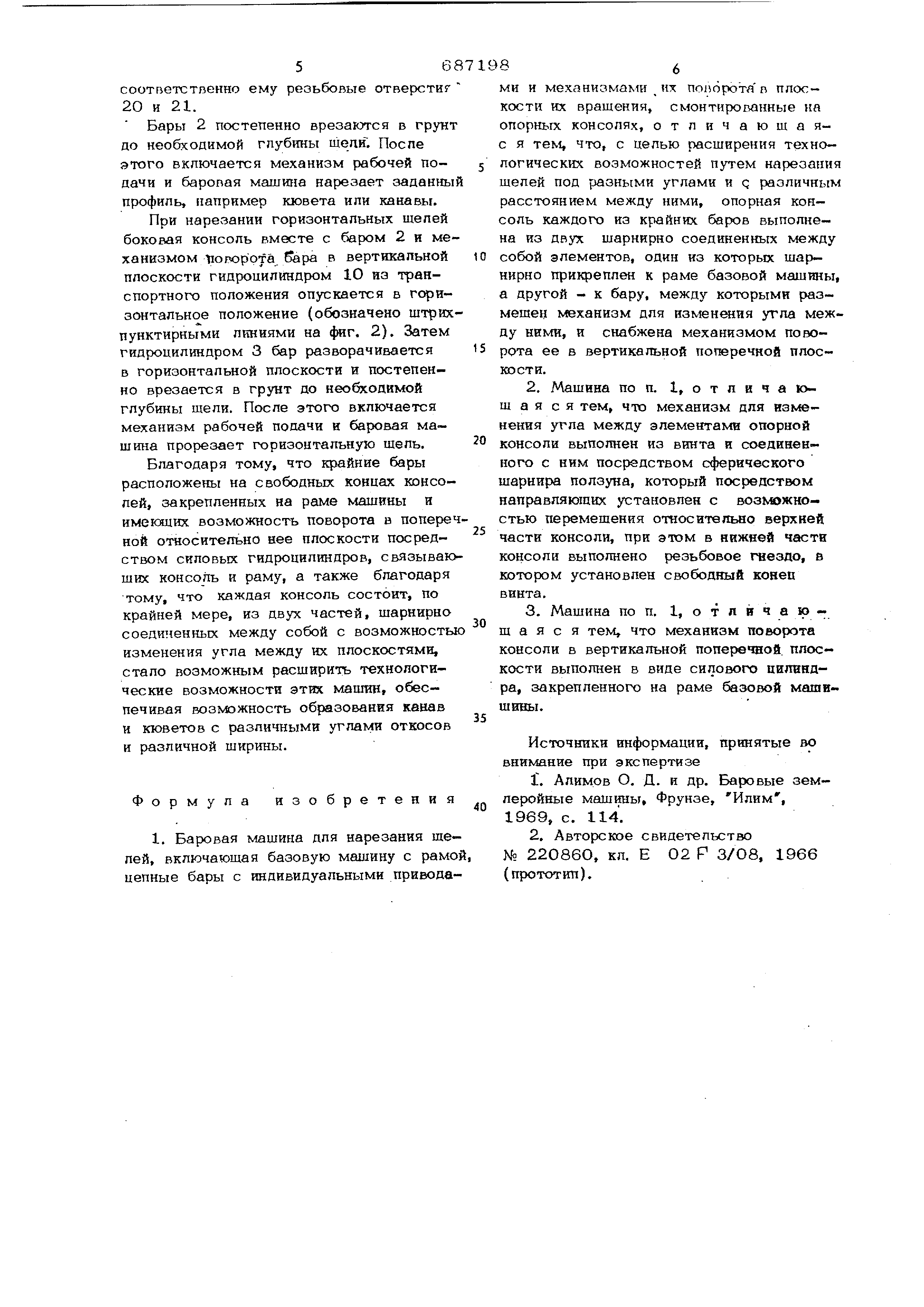

часть 7 консоли винтом 19 крепится к части 8, в которой выполнены 56 соотгютстпенно ему резьбовые отверстиг 20 и 21. Бары 2
постепенно врезаются в грунт до необходимой турбины шедкГ. После этого включается механизм рабочей подачи
и баропая машина нарезает заданны профиль, например кювета или канавы. При нарезании горизонтальных щелей
боковая консоль вместе с баром 2 и механизмом iiopoppTa бара в вертикальной
плоскости гидроиилиндром 10 из транспортного положения опускается в горизонтальное
положение (обозначено штрих пунктирными линиями на фиг. 2). Затем гидроцилиндром 3 бар разворачивается
в горизонтальной плоскости и постепенно врезается в грунт до необходимой
глубины щели. После этого включается механизм рабочей попачи и баровая машина
прорезает горизонтальную шепь. Благодаря тому, что крайние бары расположены на свободных концах консолей
, закрепленных на раме машины и имеющих возможность поворота в попере
ной относительно нее плоскости посредством силовых гидроцйлиндров, связываю
щих консоль и раму, а также благодаря тому, что каждая консоль состоит, по
крайней мере, из двух частей, шарнирно соединенных между собой с возможность
изменения угла между их плоскостями, стало возможным расширить технологические
возможности этих машин, обеспечивая воз южность образования канав и кюветов с различными углами откосов
и различной ширины. Формула изобретения 1, Баровая машина для нарезания щелей
, включающая базовую машину с рамо цепные бары с индивидуальными прнвода8 их Поворотап плосми и механизмами
кости их вращения, смонтированные на опорных консолях, отличающаяс
я тем. Что, с целью расширения технологических возможностей путем нарезания
щелей под разными углами и Q различным расстоянием между ними, опорная консоль
каждого из крайних баров выполнена из двух шарнирно соединенных между
собой элементов, один из которых шар- нирно прикреплен к раме базовой машины,
а другой - к бару, между которыми размешен механизм для изменения угла между
ними, и снабжена механизмом поворота ее в вертикальной поперечной плоскости .
2.Машина по п. 1, о т л и ч а юш а я с я тем, что механизм для изменения
угла между элементами опорной консоли выполнен из винта и соединенного с ним посредством сферического
шарнира ползуна, который посредством направляющих установлен с возможностью
перемещения относительно верхней части консоли, при этом в нижней части
консоли выполнено резьбовое гнездо, в котором установлен свободный конец винта.
3.Машина по п. 1, о т п и ч а ю ш а я с я тем, что механизм поворота
консоли в вертикальной поперечной, плоскости выполнен в виде силового ципиндра
, закрепленного на раме базовой машншаны . Источники информации, принятые во
внимание при экспертизе 1.Алимов О. Д. и др. Баровые землеройные машины, Фрунзе, Илим,
1969, с. 114. 2.Авторское свидетельство № 22086О, кл. Е 02 Р 3/О8, 1966
(прототип).
