Судовое подъемно-опускное устройство

677988

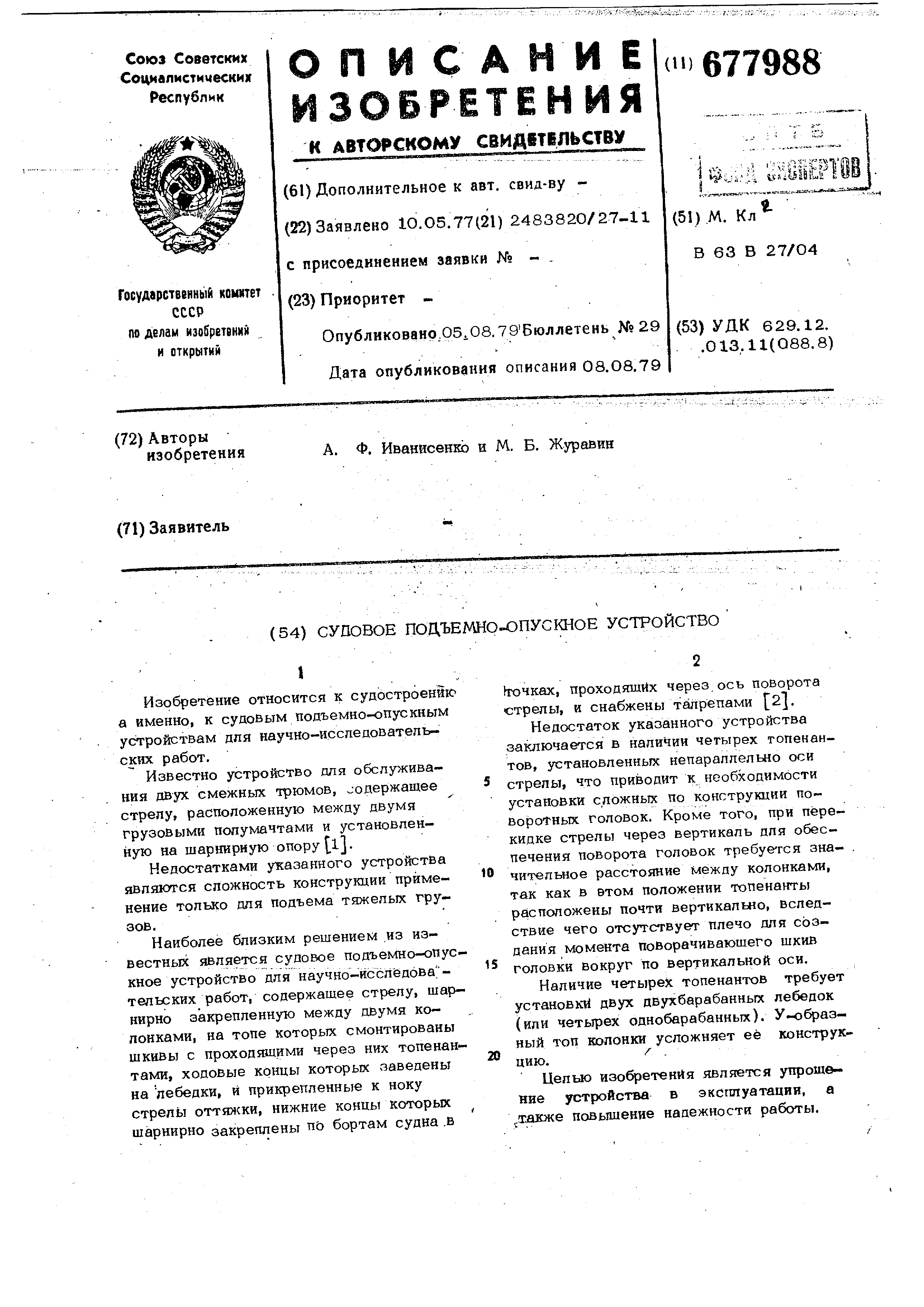

(54) СУПОВОЕ ПОДЪЕМНО ЭПУСКНОЕ УСТРОЙСТВО

Оказанная цель достигается тем, что в предлагаемом устройстве колонки установлены с наклоном в протибоположные стороны относительно друг друга в плоскостях, Параллельных плоскости поворота стрелы, шкивы, смонтированные на Топе колонки:, выполнены спаренными в одной плоскости, а топенаты пропущены между шкивами и установлены параллельно оси стрелы.

На фиг. 1 изображен боковой вид предлагаемого устройства; на фиг. 2 - устройство в Плане; на фиг. 3 - разрез А-А на фиг. 2.

Судовое Подъемно-oitycKHoe устройство состоит из колонок 1 и 2, наклонных и противоположные стороны относительно друг друга в плоскостях, параллельных Плоскости поворота стрелы 3., Оттяжки 4, нижние концы которых име1Еот талрепы 5, аакреплень в яшрнпрном узле б, установленном соосно с осью 7 вращения стрелы 3, перемещающейся в вертикальной плоскости при помощи двух топенантов 8, параллельных оси стрелы и проходящих между непоВоротными спаренными в одной плоскости щкивами 9, расположенными на топе колонок 1 и 2. Оттяжки 4 перемещаются в вертикальной плоскости вместе со стрелой, удерживая Последнюю в плоскости ее вращения . В рабочем положен стрела крепится к фапьшбо зту обоймой 10, а для устранения возможной вибрации топенан/ГЬ1 надрьтваюгся. В походном положении стрела перекидывается и крепится на стойке 11. Приборы навещиваются на поперечину 12.Ходовые концы топенантов закреплены на барабанах однобарабанных лебедок 13, установленньк в плоскости топенантов.

При перекладке стрелы, например, с Носа в корму вибираются оба топенанта. При ВТОМ топенант, проходящий между шкивами колонки 1, выбирается до подтягиванияС стрелы к шкивам 9, а далее он Потравливается по мере подтягивания стрелы пругим топенантом, проходяшим между шкивами колонки 2. По достижении стрелой шкивов на колонке 2 она продолжает дальнейшее движение уже при погравливанииобоих топенантов, т.е. обычным способом. Перекидка стрелы в нес. осуществляется в обратном порядке.

Пельнейшая проводка топенантов после их прохода между шкивами на топе колонок Выполнена снаружи колонок.

Использование изобретения позволяет упростить конструкцию устройства в части установки простых колонок без разветвлений , а исключение поворотных головок , кроме упрощения, повышает наде кность работы устройства.

Формула изобретения

Судовое подъемно-опускное устройст° Во для научно-исследовательских работ, содержашее стрелу, шарнирно закрепленную между двумя колонками, на топе которых смонтированы шкивы с проходящими через них топенантами, ходовые

5 концы которых: заведены на лебедки, и прикрепленные к ноку стрелы оттяжки, нижние концы которых шарнирно закреплены по бортам суана, в точках, проходящих через ось попорота стрелы, и снаб0 жены талрепами, отличающеес я тем, что, с целью упрошенир устройства и его вксплуатации, а также повышения надежности работы, колонки установлены с наклоном в противоположные

5 стороны относительно друг друга в плоскостях , параллельных плоскости поворота стрелы, шкивы, .смонтированные на топе колонки, вьтолнены спаренными в одной плоскости, а топенанты пдрпушены между

0 щкивами и установлены параллельно оси стрелы.-

Источники информации, прин5ггые во внимание при экспертизе

1.Александров М. Н. Судовые уст5 ройства , Л., Судостроение , 1968,

с. 161-163, рис. 110.

2.Авторское свидетельство СССР № 486969, кл. В 63 В 27/О4, 14.05.73.
