Межкамерная перегородка шаровой барабанной мельницы

Изобретение относится к оборудованию для измельчения материалов и может быть использовано в цементной и горнодобываюш ,ей промышленности.

Известные . межкамерные перегородки, состоящие из секторов со щелевидными отверстиями , не позволяют производить достаточно эффективно очистку щелей межкамерной перегородки от боя мелющих тел и частиц материала, что значительно снижает ее пропускную способность и повыщает гидравлическое сопротивление мельницы. В результате этого производительность мельницы снижается. Для очистки деталей межкамерной перегородки необходимо останавливать и вскрывать мельницу 1.

Наиболее близким техническим решением к изобретению является межкамерная перегородка щаровой барабанной мельницы, состоящая из отдельных секторов со щелями, образующими усеченный конус, обращенный меньшим основанием к разгрузочному концу мельницы и неподвижно закрепленный в корпусе 2.

Цель изобретения - повышение пропускной способности перегородки.

Это достигается тем, что в межкамерной перегородке, состоящей из отдельных секторов со щелями, образующих усеченный конус, обращенный меньшим основанием к разгрузочному концу мельницы и ненодБижно закрепленный в корпусе, установлена с возможностью своболтного вращения с перекатыванием по внутренней поверхности основной перегородки допо,тнительная перегородка в виде усеченного конуса, причем дополнительная нерегородка может быть снабжена выступами клиновидного профиля, расположенными на внутренней ее поверхности и новторяюн|ими форму и щаг щелей 5 неподвижной перегородки, и установлена с эксцентриситетом относительно основной перегородки.

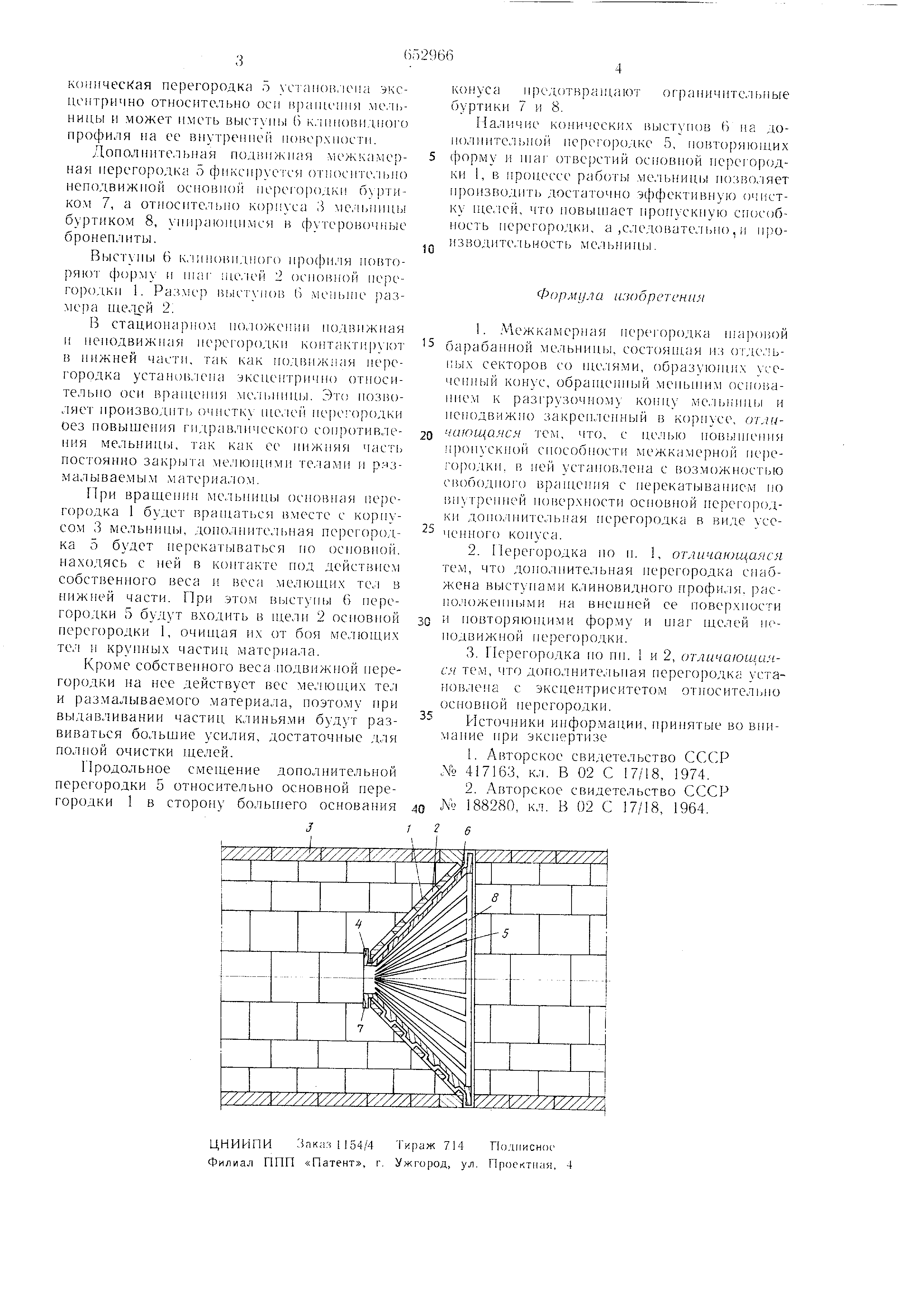

На чертеже показана межкамерная перегородка .

Основная перегородка 1 содержит отдель0 ные секторы, образующие усеченный конус, в котором выполнены щели 2. Конус жестко крепится к корпусу 3 мельницы и обращен меньщим основанием 4 к разгрузочному концу мельницы. Дополнительная межкамерная
