[1]Зафиксированном положении поднимается па
заключение; на фиг. 7 - узел III на фиг. 6; на фиг. 8 - клиновая система цилиндра.
В назах игольницы (фиг. 1), состоящей из двух частей 1 и 2, размещены иглы 3 и толкатели
4. Каждый толкатель имеет хвостовик 5, рабочую иятку 6, точку качания 7 и рисунчатую
пятку 8. Рабочая пятка 6 имеет опускающую 9 и подъемную 10 кромки.
Сопрягаемые концы игл и толкателей оснащены скощенными кромками II - 14, образующими

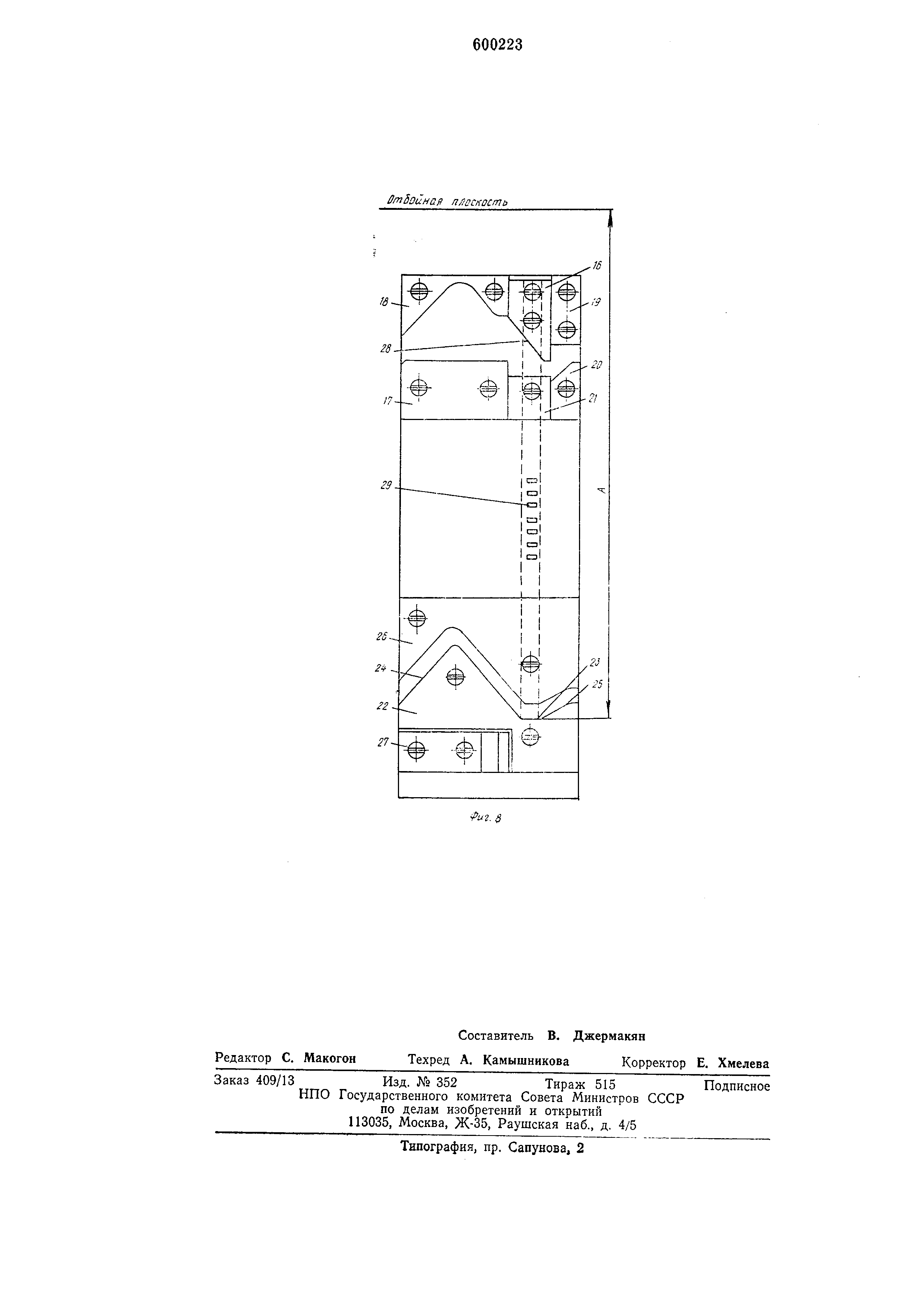

впадину па игле и выступ иа толкателе (фиг. 1). На блоках 15 цилиндра установлена клиновая
система для перемещения игл, содержащая (фиг. 8) кулирный клин 16 и направляющие
клинья 17-21. На блоках воротника закреплена клиновая система, служащая для
перемещения толкателей, состоящая из подъемного клина 22, оснащенного площадкой отбора
23 и подъемными кромками 24 и 25, опускающего клина 26 и выводящего клина
27. При этом площадка отбора 23 расположена под опускающей кромкой 28 кулирного
клина 16. Отбор толкателей производится путем взаимодействия селекторных пластин
механизма рисунка 29 с рисунчатыми пятками толкателей 4. После выхода игл и толкателей на заключение
толкатели благодаря тому, что опускающая кромка клина 26 смещена по сравнению
с кромкой 28 кулирного клина в сторону начала системы, начинают опускаться раньще, чем
иглы. Вследствие этого скощенные кромки толкателей выходят из коитакта со скошенными
кромками игл. Опущенные толкатели напротив площадки отбора 23 в зоне, ограниченной
пунктирными линиями на фиг. 8, отбираются селекторными пластинами 29 в соответствии
с раппортом рисунка. После этого иглы 3, опускаясь при помощи кулирного клина
16, входят виадиной, образованной скощенными кромками 13 и 14, на выступ, образованный
кромками И и 12, толкателя 4 и фикснруют его в неутопленном ноложении. Если
толкатель 4 утоплен, он фиксируется в таком положении спинкой соответствующей иглы 3 (фиг. 1).
Поскольку глубина кулирования иа мащине может в определенных пределах регулироваться
необходимо, чтобы нри любой глубине кулирования хвостовик иглы надежно фиксировал
толкатель. Для обеспечения этого величина скощенных кромок иглы или толкателя
между величинами максимальной и минимальной глубины кулирования (фиг. 5) должна быть следующей:
гдеb - величина скощенной кромки; - максимальная глубина кулирования; Лмнн - минимальная глубина кулирования . Если это условие выполнено, то при минимальной глубине кулирования кулирующая
игла концами своих скощенных кромок опустится ниже верхней точки толкателя, образованной
скошенными кромками 11 и 12, вследствие чего толкатель окажется зафиксированным
и не сможет самопроизвольно утопиться (фиг. 2 и 3). При максимальной глубине кулирования
(фиг. 4 и 5) игла опустится ниже, чем при минимальной глубине, верхняя точка толкателя
также как и в первом случае окажется между скошенными кромками иглы, но между
скощенными кромками иглы и скошенными кромками толкателя останется определенный
минимальный гарантированный зазор. Для выполнения этих условий необходимо,
чтобы площадка отбора 23 находилась на определеином расстоянии от отбойной плоскости
. Для обеснечения четкой фиксации толкателя при минимальном кулировании должно
быть выполнено следующее соотнощение (фиг. 2иЗ): .м,га+/ + /(.
где А-расстояние от отбойной плоскости до площадки отбора; Лмип-минимальная глубина кулирования;
/ - длииа иглы; /(- расстояние от конца выстуиа толкателя до подъемной кромки рабочей
нятки. Для обеспечения четкой фиксации толкателя при максимальной глубине кулирования
должно быть выполнено следующее соотнощение (фиг. 4 и 5): ,,Kc + l + K-b,
где ймакс - максимальная глубина кулирования; b - высота выстуиа или впадины.
Формула изобретения Вяжущий механизм кругловязальной машиы , содержащий размещенные в пазах игольицы
машины иглы и утапливаемые толатели , соирягаемые концы которых имеют
ыстуиы и впадины, и клиновые системы для еремещения соответственно игл и толкатеей
, последняя из которых имеет горизональную площадку отбора, о т л и ч а ю щ и и с я
ем, что, с целью упрощения его конструкции сокращения иротяженности вяжущей систеы
машииы, выступы и впадины концов игл и олкателей имеют высоту, превышающую веичину
разности между максимальной и миимальной глубиной кулирования, а горизональная
площадка отбора клиновой системы ля перемещения толкателей расположена
од кулирным клином клиновой системы для еремещения игл на расстоянии от отбойной плоскости машины, определяемой по формуле Лма,сс + / + К-Ь А Ймип + 1 + К,
где /гмакс - макспмальпая глубина кулирова- 5 / - длина иглы; К - расстояние от конца выступа толкателя
до подъемной кромки его рабочей пятки; 10
b - высота выступа илп впадипы; А - расстояние от отбойной плоскости ман1нны до горизонтальной площадки
отбора. Лмин - минимальная глубина кулирования .
Источники ннформацнн, принятые во внимание ирн экспертизе . Авторское свИдТетельство СССР № 4944G7
Кл.2 D 04В 15/68, 1974.
