[1]Уже известен способ получении электрической энергии при посредстве парогенераторов, сущность которого заключается в превращении кинетической энергии пара в электрическую энергию без использования вспомогательных тепловых двигателей и электрических генераторов обычного типа. В пароэлектрическом генераторе кинетическая энергия пара передается электростатически заряженным частицам, например, частицам ртути, и совершает работу переноса их зарядов, преодолевая противодействующее этому переносу влияние электростатического поля генератора.
[2]Предлагаемое изобретение касается упомянутого выше способа получения электрической энергии и состоит в том, что ртуть заряжают путем электростатической индукции, а затем, с целью придания отдельной частице наименьшего размера и связанного с этим большего заряда при высоком потенциале, механически продавливают через решетку с капиллярными отверстиями, получающиеся же при этом отдельные струйки ртути увлекают (срезают) струей пара.
[3]Автор указывает, что при осуществлении предложенного им способа имеется возможность более полного использования кинетической энергии частиц (за счет возможности получения больших потенциалов и зарядов частиц) и более полного превращения в электрическую энергию полученной частицами кинетической энергии.

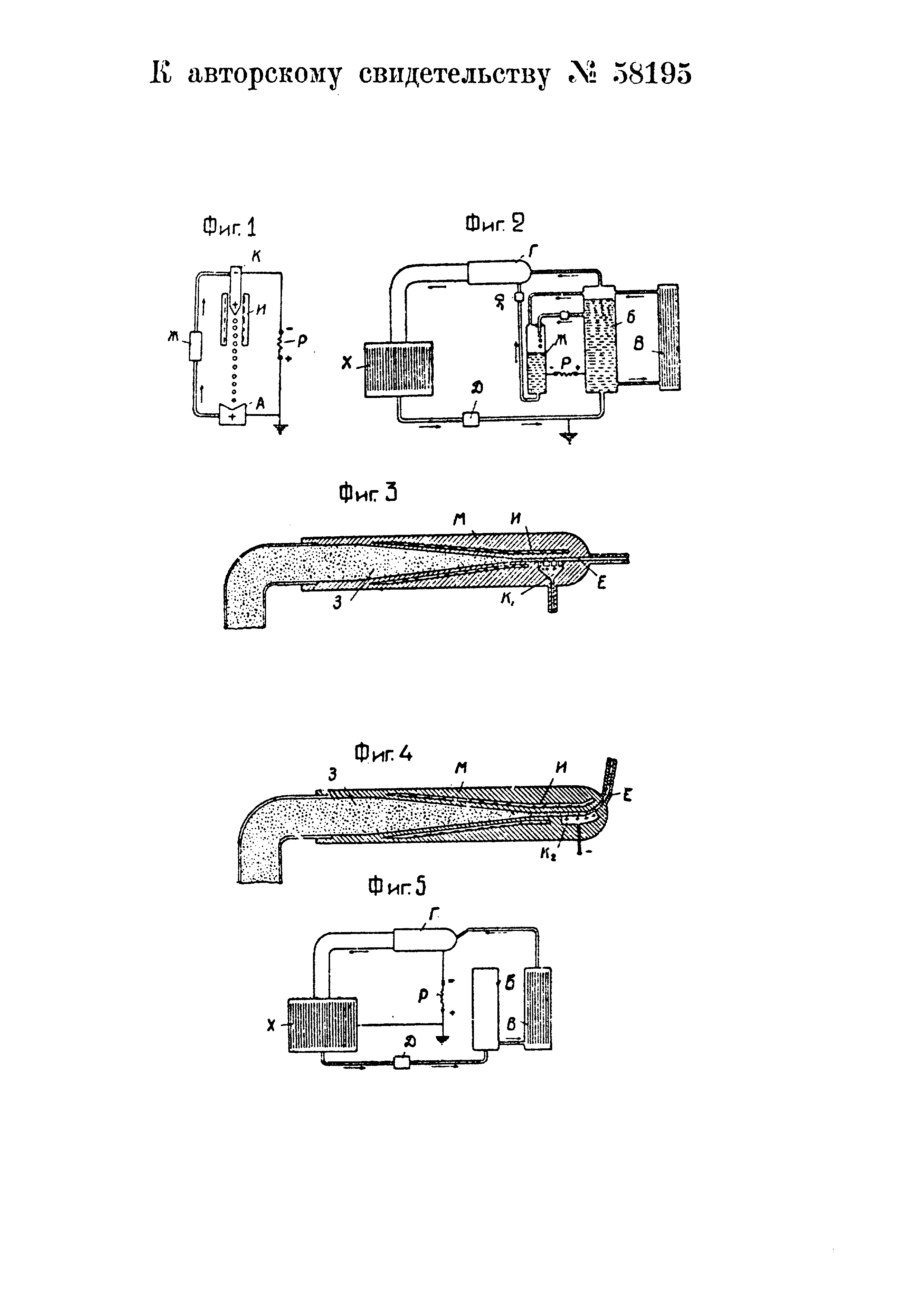

[4]На чертеже фиг. 1 изображает принципиальную схему получения электрической энергии по предлагаемому способу; фиг. 2 - схему устройства для осуществления предлагаемого способа; фиг. 3 - разрез аппарата, в котором осуществляется получение заряженных частиц; фиг. 4 - разрез видоизмененного аппарата; фиг. 5 - видоизмененную схему устройства для осуществления предлагаемого способа.
[5]На фиг. 1 электростатически заряженное тело И образует на теле К, входящем в него лишь частично, положительное и отрицательное электричества. С конца тела К, заряженного положительно, отделяются положительно заряженные частицы, увлекаемые действием извне приложенной силы к телу А. Эти частицы, осаждаясь на теле А передают ему свои положительные заряды, освобожденные от влияния электростатического поля тела И.
[6]Взамен механической энергии, затраченной на перенос положительного электричества с тела К на тело А, во внешней цепи, питающей нагрузку Р и образованной путем электрического соединения тел А и К, выделяется соответствующее количество электрической энергии в виде электрического тока. Количество же положительного и отрицательного электричества остается на теле К неизменным, восстанавливаясь индуктивным действием неизменного заряда тела И.
[7]Потеря массы телом К компенсируется обратным возвратом ее от тела А к телу К через посредство аппарата Ж, который должен быть выполнен так, чтобы в месте его установки не происходило замыкания накоротко цепи К, Р, А. Развернутая схема генератора с использованием ртути как для получения пара, так и для получения заряжаемых частиц, изображена на фиг. 2. Из этой схемы видно, что генератор состоит из трубчатого котла В с резервуаром Б, служащим для питания котла и пополняемым ртутью при посредстве насоса Д, установленного на трубопроводе, соединяющем резервуар Б с холодильником X. Элементы X и Б, В и Д схемы по фиг. 2, образующие и конденсирующие пар, соответствуют телу А по схеме на фиг. 1, т.е. являются положительным полюсом генератора.
[8]Паровое пространство резервуара Б, соединенное с паровым пространством котла В, соединено также с аппаратом Г, в котором происходит заряд частиц ртути и передача им кинетической энергии пара, и резервуаром Ж. служащим для питания аппарата Г ртутью, необходимой для образования частиц. Трубопровод, соединяющий резервуар Ж и аппарат Г, снабжен краном Р1, посредством которого регулируется количество поступающей в аппарат из резервуара Ж ртути.
[9]Выходной патрубок аппарата Г соединен трубопроводом с холодильником X. Элементы Г и Ж схемы по фиг. 2 изолированы относительно земли и других элементов системы парогенератора (трубопроводы и т.д.) и являются отрицательным полюсом последнего. Нагрузка Р, как видно из схемы, включена между резервуаром Ж и резервуарами Б и В. Пополнение резервуара Ж происходит из резервуара Б через клапан, допускающий лишь капельное истечение ртути, что устраняет возможность короткого замыкания внешней цепи генератора также и через ртуть.
[10]Аппарат Г (фиг. 3) состоит из уплощенно-цилиндрической формы корпуса М из изолирующего материала, снабженного щелеобразным каналом Е для пропуска пара над капиллярной решоткой в полость З, являющуюся уплощенным соплом. Полость З и часть канала Е охватываются запрессованным в тело корпуса М металлическим электродом И, служащим для создания в щелеобразном канале Е и в полости З электростатического поля отрицательного знака. В корпусе М имеется вторая полость К1, заполненная ртутью и сообщающаяся с одной стороны посредством трубопровода с резервуаром Ж и с другой стороны посредством решетки с капиллярными отверстиями со щелью Е.
[11]Во время работы устройства в щель Е, через капиллярные отверстия в решотке, истекают тончайшие струйки ртути, заряжаемые положительно путем электростатической индукции от электрода И, заряженного отрицательно до напряжения порядка 150000 вольт. На остальной части ртути в резервуаре К1 будет наведен отрицательный заряд.
[12]Заряженные положительно ртутные струйки срезаются движущимся в щели Е паром и в смеси с ним в виде мельчайших частиц увлекаются в полость З, где пар полностью растиряется и производит работу переноса заряженных частиц из сферы влияния поля электрода И в холодильник X.
[13]Использование ртути при осуществлении предлагаемого способа не является обязательным, и для питания парогенератора в качестве парообразующей жидкости может быть применена, например, жидкость с примесью мельчайших, нерастворимых металлических частиц, находящихся во взвешенном состоянии.
[14]Парообразование в этом случае производится при критическом давлении и температуре данной жидкости, вследствие чего частицы не будут оставаться в жидкости, а вместе с паром уйдут в электрообразующее устройство. В холодильнике пар будет конденсироваться, и частицы вместе с жидкостью будут возвращаться в котел генератора. Требуемая электропроводность жидкости, например воды, в холодильнике может быть получена незначительной добавкой в нее какой-либо соли, не осаждающейся в прямоточном котле генератора, также по причине парообразования растворителя при критическом давлении и температуре.
[15]В качестве примесей в парообразующую жидкость могут быть введены и неметаллические частицы, например частицы солей, проводящих электрический ток (хлористый натрий или литий и др.). Соль растворяется в потребном количестве в жидкости, предназначенной для получения пара, а парообразование раствора в котле производится также при критическом давлении и критической температуре данного раствора. Устройство парогенератора и, в частности, аппарата Г в случае применения упомянутых парообразующих жидкостей несколько видоизменяется.
[16]В этом случае (фиг. 4 и 5) пар в аппарат Г поступает непосредственно из котла В, причем содержащиеся в нем частицы, в силу центробежного эффекта, возникающего на закруглении щели В, соприкасаются с положительно заряженной пластиной К2, помещенной в теле корпуса М. Положительный заряд на этой пластине получается под влиянием отрицательно заряженного электрода И. При соприкосновении частиц с пластиной К2, они снимают с нее положительные заряды и вместе с паром увлекаются в полость З, а затем в холодильник X, где и отдают свои заряды, снятые с пластины К2.
[17]В остальном схема парогенератора ничем не отличается от схемы обычного устройства для получения пара и поэтому не требует особого описания.
