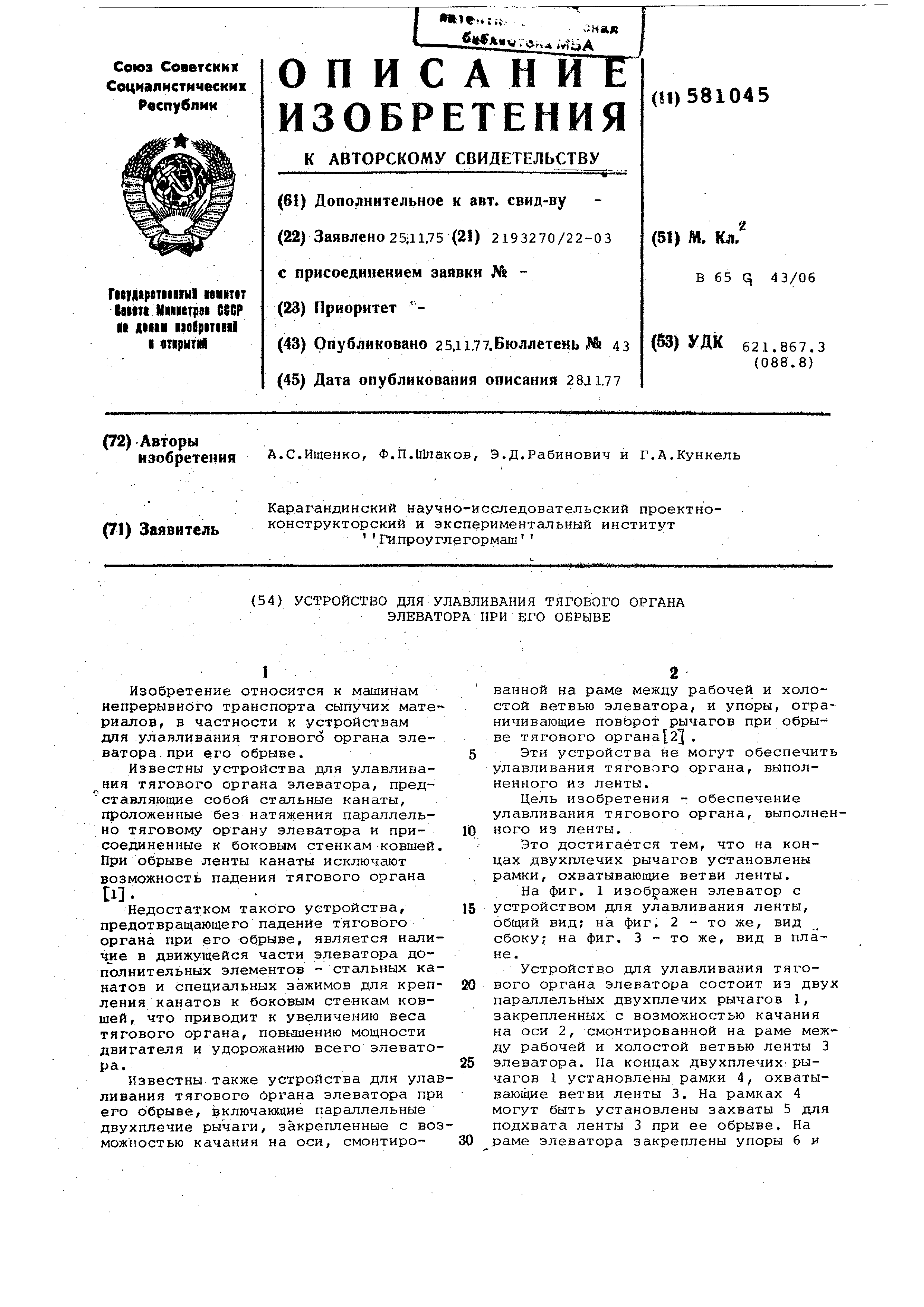

Устройство для улавливания тягового органа элеватора при его обрыве

I . ,

Изобретение относится к машинам непрерывного транспорта сыпучих материалов , в частности к устройствам ДЛЯ улавливания тягового органа элеватора при его обрыве.

Известны устройства ДЛЯ улавлива лкя тягового органа элеватора, представляющие собой стальные канаты, проложенные без натяжения параллельно тяговому органу элеватора и присоединенные к боковым стенкам ковшей. При обрыве ленты канаты исключают возможность падения тягового органа

W.

Недостатком такого устройства, предотвращающего падение тягового органа при его обрыве, является наличке в движущейся части элеватора дополнительных элементов - стальных канатов и специальных зажимов для креп ления канатов к боковым стенкам ковшей , что приводит к увеличению веса тягового органа, повкшению мощности двигателя и удорожанию всего элеватора .

Известны также устройства для улавливания тягового органа элеватора при его обрыве, {включающие параллельные двухплечие рычаги, закрепленные с возможностью качания на оси, смонтированной на раме между рабочей и холостой ветвью элеватора, и упоры, ограничивающие Поворот рычагов при обрыве тягового органа| 2 .

Эти устройства не могут обеспечить улавливания тягового органа, выполненного из ленты.

Цель изобретения - обеспечение улавливания тягового органа, выполненного из ленты. Это достигается тем, что на концах двухплечих рычагов установлены рамки, охватывающие ветви ленты.

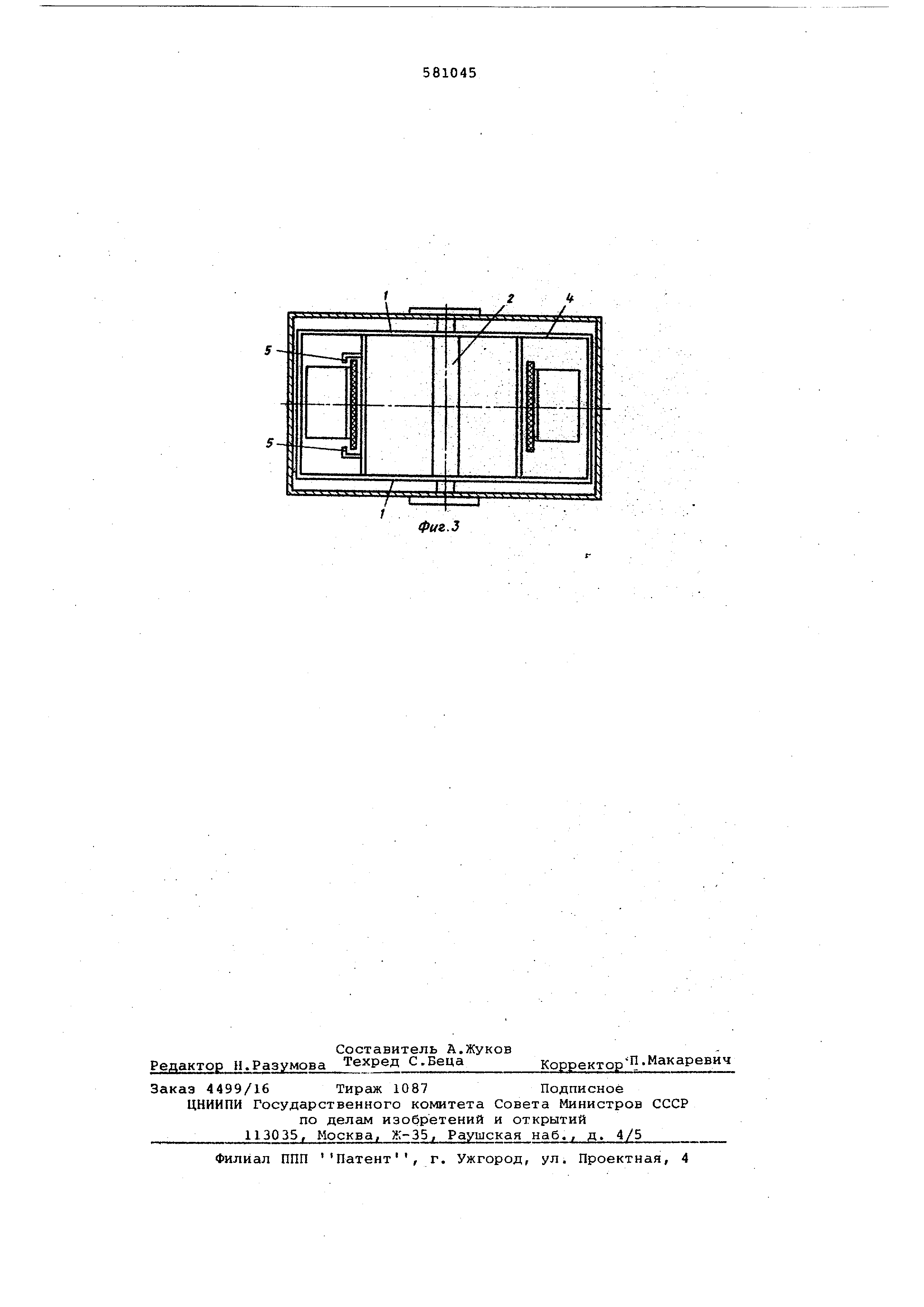

На фиг. 1 изображен элеватор с устройством ДЛЯ улавливания ленты, общий вид; на фиг. 2 - то же, вид сбоку; на фиг. 3 - то же, вид в плане .

Устройство ДЛЯ улавливания тягового органа элеватора состоит из двух параллельных двухплечих рычагов 1, закрепленных с возможностью качания на оси 2, смонтированной на раме между рабочей и ХОЛОСТОЙ ветвью ленты 3 элеватора. Па концах двухплечих: рычагов 1 установлены рамки 4, охватывающие ветви ленты 3. На рамках 4 могут быть установлены захваты 5 для подхвата ленты 3 при ее обрыве. На раме элеватора закреплены упоры 6 и

7/ ограничивающие поворот рычагов 1 с 4.

нормальной работе элеватора д&ухплечие рычаги 1 с роликами 4 находятся в положении I, показанном на фиг. 1. При этом лента 3 с ковшами свободно проходит через рщмкц 4.

:.. .....w.-.;;:- „.. . - - : .

При обрыве ленты 3 грузовая ветвь падая, склё яываетсяг цепляется за захваты 5 и повисает на рамке 4, за ; ставляя рыч;аги 1 повернуться до упо-т ра 7 .в положение И , В этом положеНИИ 1мячаги i удерживают ветвь ленты 3 6т дальнейшего падения,

изобретения

Устройство для улавливания тягового Органа элеватора при его обрыве,.

включающее параллельные двухплечие рычаги, закрепленные с возможностью качаний на оси, смонтированной на раме между рабочей и холостой ветвью элеватора, и упоры, ограничивающие поворот рычагов при обрыве тягового органа, отличающееся тем, что, с целью обеспечения улавливания тягового сфгана, выполненного из ленты , на концах двухплечих рычагов установлены рамки, охватывающие ветви ленты.

Источники информации, принятые во внимание при экспе тизе:

1. Спиваковский А.О. и Дьячков В.К, Транспортирующие машины, м.. Машиностроение , 1968, с.346. . 2. Патент СССР 5945, кл. В 65 Q 43/06, 19.26.

Фиг /

Фиг.2
