Просветный линзо-растровый экран для наблюдения телевизионного изображения

(54) ПРОСВЕТНЫЙ ЛИНЗО-РАСТРОВЫЙ ЭКРАН ДЛЯ НАБЛЮДЕНИЯ ТЕЛЕВИЗИОННОГО ИЗОБРА}5 ЕНИЯ

35

женин с пониженной яркостьк5 в сгже ..и дения.

Цель изобретенргя - получение объемного телевизионного изображения высокой разрешающей способности и яркости.

Указанная цель достигается тем, что линзо-растровые элементы экрана вьшолнены двусторонними, а со стороны источника света в контакте с ними размещена зонная пластина с шагом, равным шагу линао-растровых элементов.

Сочетание зонной пластины и линзэ-растровых элементов в виде двусторонних сферических шестигранников с гексагона71ьной укладкой , расположенных в контакте друг с другом, в целом образуют светосильный линзо-растровый экраН; работающий на просвет и позволяюшяй наблюдать объемное телевизионное безочковое изображение с высокой яркостью, хорошим разрешением и с комфортными условиями наблюдения в зоне объемного видения, свободное от явлений муара и струйчатости. Последнее достигнуто правильным подбором шага линзовых элементов растровых пластин и величин линейной развертки строчных элементов электронного растра кинескопов. Полученное таким образом объемное телевизионное изображение с высокой яркостью возможно наблюдать в зонах видения в малозатемненнък помещениях.

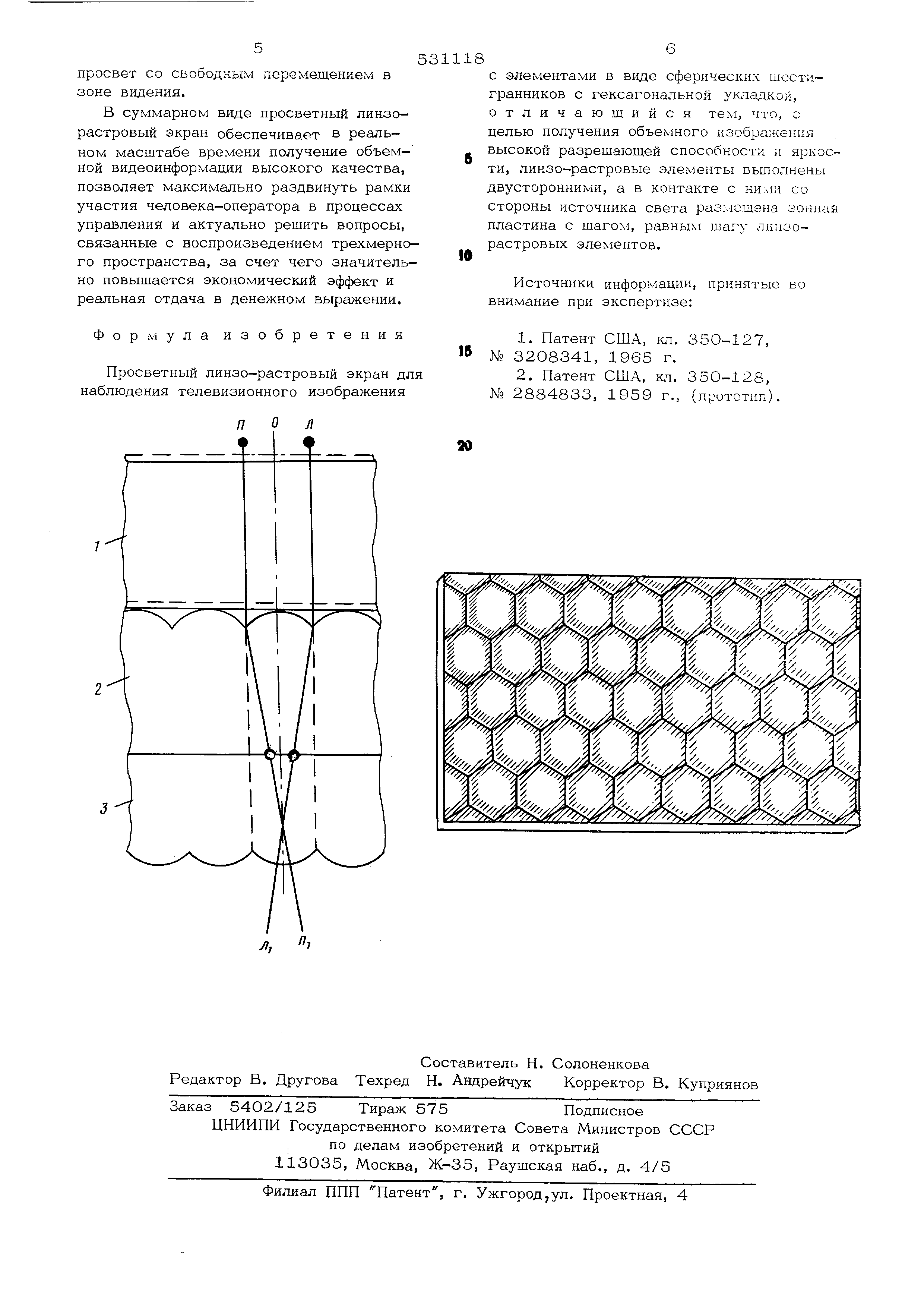

На чертеже представлена схема предлагаемого просветнэгз линзо-растрового экран в разрезе и форма выполнения линзо-растрвых элементов в виде сферических шестигранников с гексагональной укладкой.

Экран включает зонную пластину 1 и две прозрачные линзо-растровые пластины 2 и 3, которые с целью упрощения юстировки склеены одна с другой фокальными алоскостями.

Зонная пластина 1 представляет собой прозрачную плоскую линзу Френеля, изготовленную из орг-стекла с регулярным шагом специальнък элементов.

Линзо-растровые пластины 2, 3 изготовлены из оргстекла с нанесением на одну из сторон элементов положительного профиля методом полимеризации с помощь полиэфирных смол. Процесс формирования линзовъ1х элементов на основе оргстекла происходит путем контактирования оригинальной матрицы с отрицательным профилем линзовых элементов, полиэфирной смолы и оргстек-,аа. Толщина пластин из оргстекла должна соответствовать величине фокусного расстояния линзовых элементов растра. Для получения эффекта объемного видения на просвет обе линзо-растровые пластины соединяются вместе фокальными плоскостями одна с другой. Причем юсти18

ровка линзо-растровых. пластин производится таким образом, чтобы линзовые элементы совпадали по регулярному шагу и представляли собой единую светящуюся пло ,, щадь, без явлений муара и струйчатости. После юстировки обе пластины склеиваются одна с другой, представляя таким образом единую пластину, с обеих сторон кото-рой расположены линзовые элементы в форме сферических шестигранников с гексагональной укладкой.

Двустороннее расположение линзовых элементов и их строгое фиксирование относительно друг друга, позволяет получить эффект объемного видения с высокой яр-

5 костью и разрешающей способностью. Находящаяся в контакте с линзо-растровыми элементами зонная пластина 1 регулирует световой поток и строго распределяет его по всей поверхности кадра. Конструкция

0 экрана позволяет усилить яркость изображения по отношению к белому диффузному экрану в 40-50 раз, а по отношению к просветным экранам с цилиндрической пирамидальной или скрещенной формой линзовых

Я элементов в 1О раз.

Просветный линзо-растровый экран рабатет следующим образом. Источники видеосигналов , несущие достоверную, объективную информацию об объекте, полученную

0 с двух точек съемки, предъявляют ее, например , на двух видео-контрольных устрой ствах , ВКУ. Видеоизображение от двух ВКУ проецируется с помощью двух объективов и зеркальных отражателей в плос-

кость просветного линзо-растрового экрана со стороны зонной пластины, где происходит соединение обоих изображений, отличающихся одно от другого величиной горизонтального параллакса,в одно. Про0 светный линзо-растровый экран является сепарирующей средой для получения безочкового объемного телевизионного изображения . Зонная пластина выравнивает падающий световой поток и равномерно рас5 пределяет его по всей плоскости кадра, за счет регулярности спиральнъгх элементов и посылает на линзо-растровую пластину 2.

0Оптические элементы пластины 2 фокусируют направленнъ1й световой поток в фокальную плоскость, сопряженную с фокальной плоскостью пластины 3, оптические элементы которой забирают направ5 ленный световой поток и фокусируют в

зону объемного видения в виде двух концентрированных кругов для левого и правого глаз наблюдателя, находящегося перед экраном и видящим объемное без-

0 очковое телевизионное изображение на просвет со свооодным перемешением в зоне видения. В суммарном виде просветный линзо- растровый экран обеспечивает в реальном масштабе времени получение объемной видеоинформации высокого качества, позволяет максимально раздвинуть рамки участия человека-оператора в процессах управления и актуально решить вопросы, связанные с воспроизведением трехмерно го пространства, за счет чего значительно повышается экономический эффект и реальная отдача в денежном выражении. Формула изобретения Просветный линзо-растровый экран дл наблюдения телевизионного изображения с элементами в виде сферических шестигранников с гексагональной укладкой, отличающийся тем, что, с целью получения объемного изображения высокой разрешающей способности и яркости , линзо-растровые элементы выполнены двусторонними, а в контакте с ними со стороны источника света размещена зонная пластина с шагом, равным шагу лннзорастровых элементов. Источники информации, принятые во внимание при экспертизе: 1.Патент США, кл. 350-127, NO 3208341, 1965 г. 2.Патент США, кл. 350-128, 2884833, 1959 г., (прототип)
