Цветной кинескоп

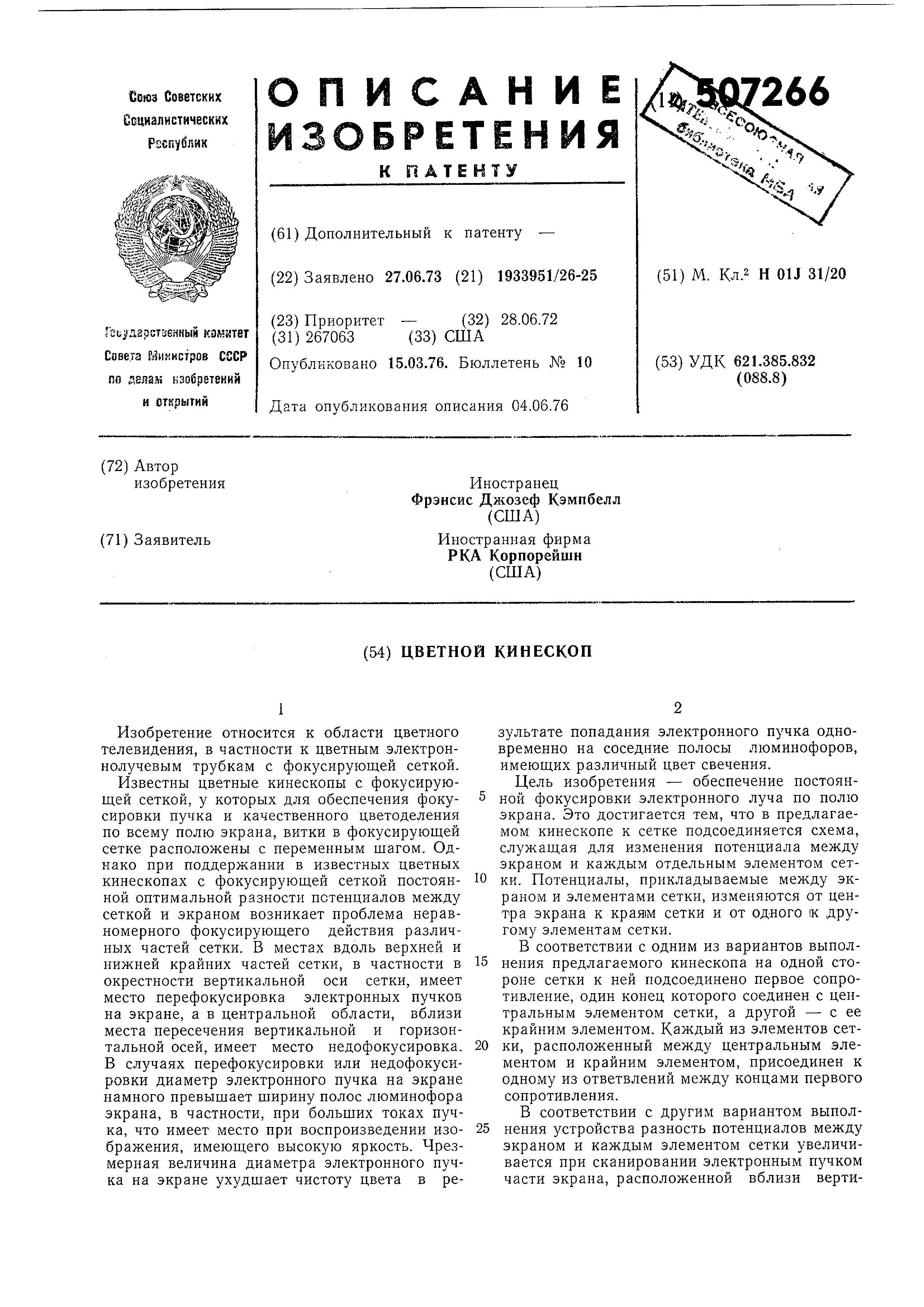

(54) ЦВЕТНОЙ КИНЕСКОП

«альной оси (вокруг центра экра.на, и уменьшается при сканировании центральных частей экрана, расноложенных вблизи вертикальной . оси в верхней и нижней частях экрана.

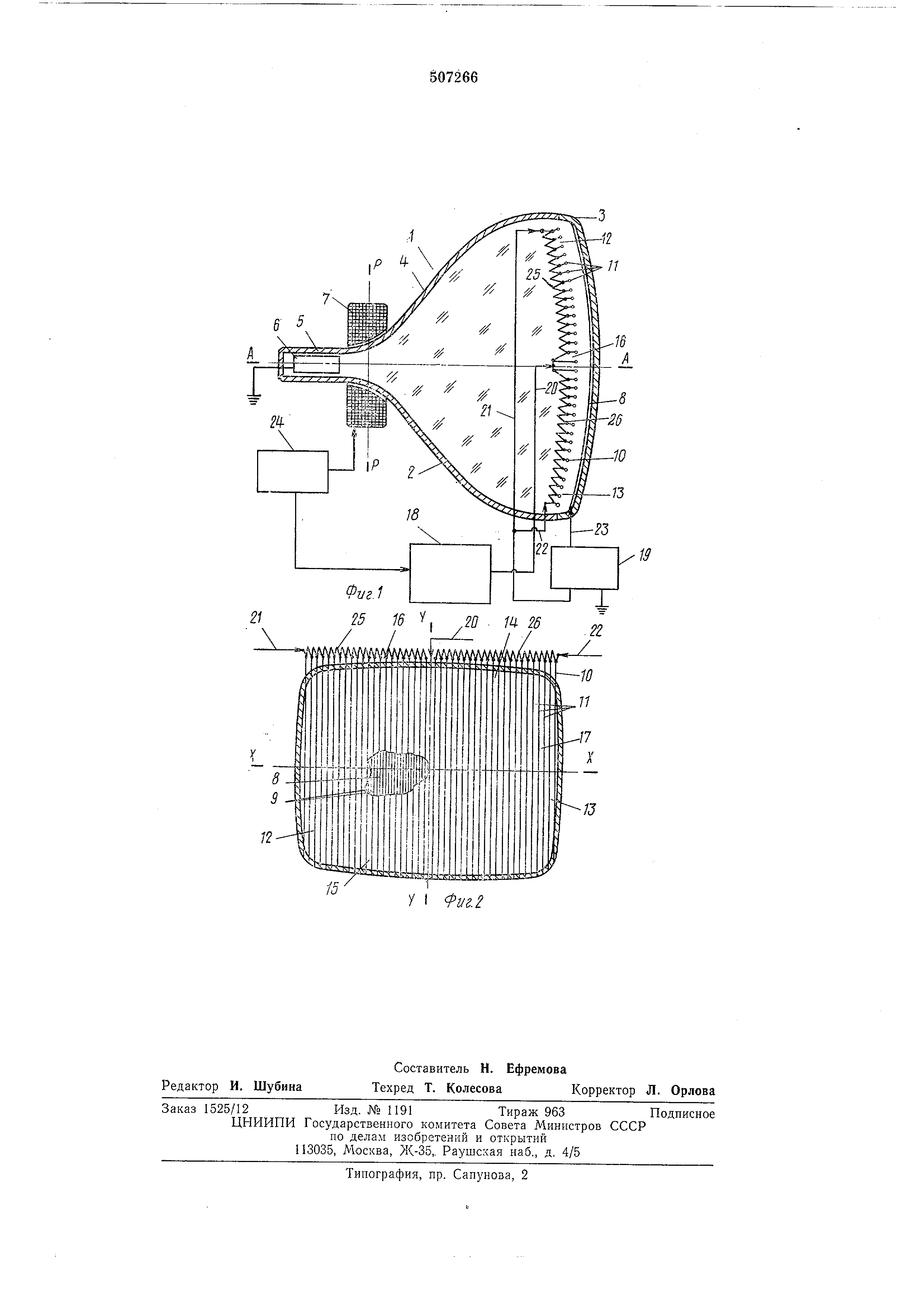

На фиг. 1 показан предлагаемый кинескоп с соответствующими схемами, аксиальное горизонтальное сечение; на фиг. 2 сеткииэафан, поперечное вертикальное сечение.

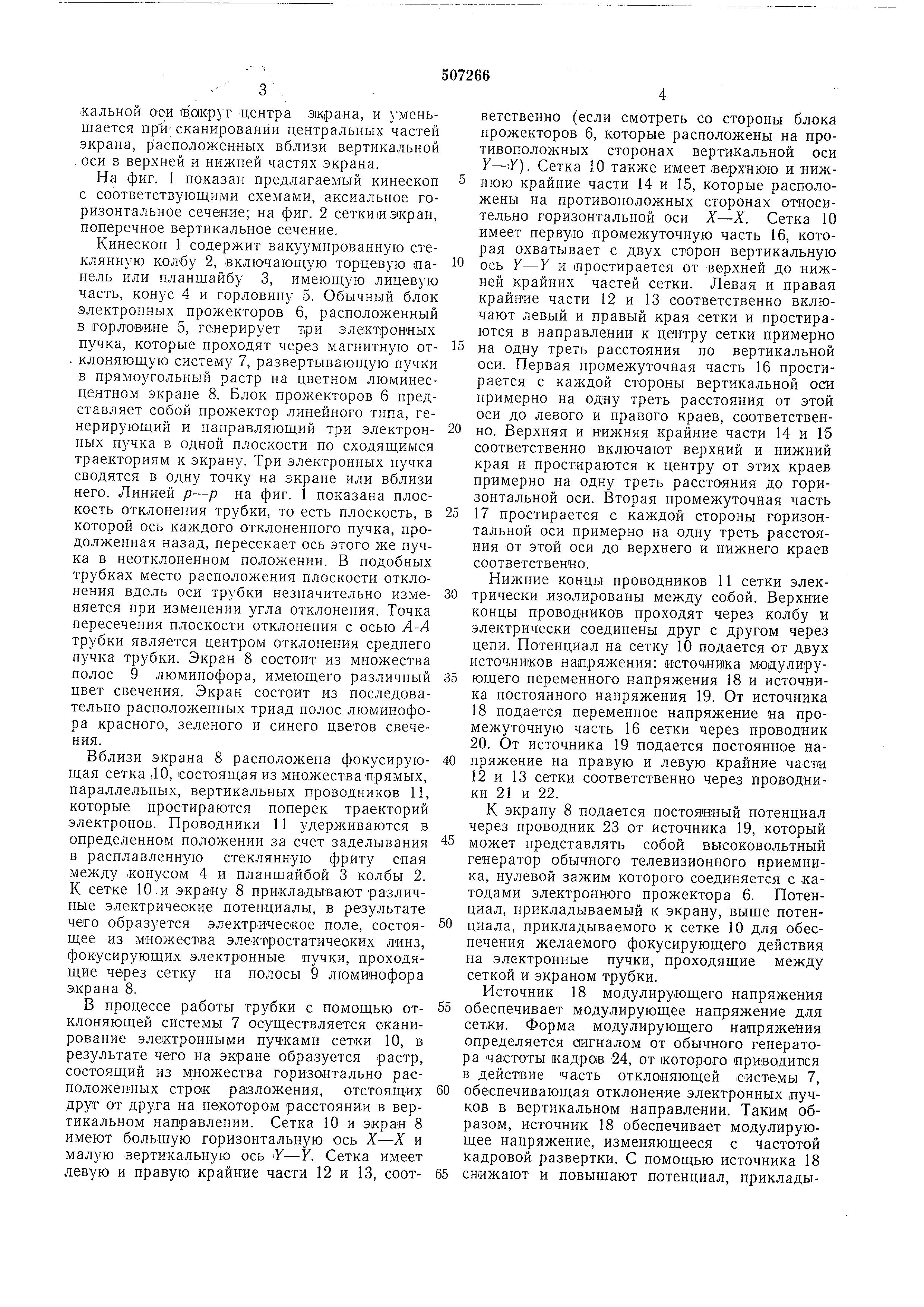

Кинескоп 1 содержит вакуумированную стеклянную колбу 2, включающую торцевую панель или планшайбу 3, имеюш;ую лицевую часть, конус 4 и горловину 5. Обычный блок электронных прожекторов 6, расположенный в горло-Вине 5, генерирует три элактровных пучка, которые проходят через магнитную от . клоняющую систему 7, развертывающую пучки в прямоугольный растр на цветном люминесцентном экране 8. Блок прожекторов 6 представляет собой прожектор линейного типа, генерирующий и направляющий три электронных п)чка в одной плоскости по сходящимся траекториям к экрану. Три электронных пучка сводятся в одну точку на экране или вблизи него. Линией р-р на фиг. 1 показана плоскость отклонения трубки, то есть плоскость, в которой ось каждого отклоненного пучка, продолженная назад, пересекает ось этого же пучка Б неотклоненном положении. В подобных трубках место расположения плоскости отклонения вдоль оси трубки незначительно изменяется при изменении угла отклонения. Точка пересечения плоскости отклонения с осью А-А трубки является центром отклонения среднего пучка трубки. Экран 8 состоит из множества полос 9 люминофора, имеющего различный цвет свечения. Экран состоит из последовательно расположенных триад полос люминофора красного, зеленого и синего цветов свечения .

Вблизи экрана 8 расположена фокусирующая сетка ilO, состоящая из множествапрямых, параллельных, вертикальных проводников 11, которые простираются поперек траекторий электронов. Проводники 11 удерживаются в определенном положении за счет заделывания в расплавленную стеклянную фриту спая между (Конусом 4 и планшайбой 3 колбы 2. К сетке 10.и экрану 8 прикладывают различные электрические потенциалы, в результате чего образуется электрическое поле, состоящее из множества электростатических линз, фокусирующих электронные пучки, проходящие через сетку на полосы 9 люминофора экрана 8.

В процессе работы трубки с помощью отклоняющей системы 7 осуществляется сканирование электронными пуч-ками сетки 10, в результате чего на экране образуется растр, состоящий из множества горизонтально расположенных строк разложения, отстоящих друг от друга на некотором расстоянии в вертикальном направлении. Сетка 10 и э.кра« 8 имеют большую горизонтальную ось X-X и малую вертикальную ось У-У. Сетка имеет левую и правую крайние части 12 и 13, соответственно (если смотреть со стороны блока прожекторов 6, которые расположены иа противоположных сторонах вертикальной оси ). Сетка 10 также имеет/верхнюю и нижнюю крайние части 14 и 15, которые расположены на противоположных сторонах относительно горизонтальной оси X-X. Сетка 10 имеет первую промежуточную часть 16, которая охватывает с двух сторон вертикальную ось F-У и простирается от верхней до нижней крайних частей сетки. Левая и правая крайние части 12 и 13 соответственно включают левый и правый края сетки и простираются в направлении к центру сетки примерно на одну треть расстояния по вертикальной оси. Первая промежуточная часть 16 простирается с каждой стороны вертикальной оси примерно на одну треть расстояния от этой оси до левого и правого краев, соответственио . Верхняя и нижняя крайние части 14 и 15 соответственно включают верхний и нижний края и простираются к центру от этих краев примерно на одну треть расстояния до горизонтальной оси. Вторая промежуточная часть

17 простирается с каждой стороны горизонтальной оси примерно на одну треть расстояния от этой оси до верхнего и нижнего краев соответственно. Нижние концы проводников 11 сетки электрически .изолированы между собой. Верхние концы проводников проходят через колбу и электрически соединены друг с другом через цепи. Потенциал на сетку 10 подается от двух источников напряжения: источника модулирующего переменного напряжения 18 и источника постоянного напряжения 19. От источника 18 подается переменное напряжение на промежуточную часть 16 сетки через проводник 20. От источника 19 подается постоянное напряжение на правую и левую крайние части 12 и 13 сетки соответственно через проводники 21 и 22.

К экрану 8 подается постоянный потенциал через проводник 23 от источника 19, который

может представлять собой высоковольтный генератор обычного телевизионного приемника , нулевой зажим которого соединяется с катодами электронного прожектора 6. Потенциал , прикладываемый к экрану, выще потенпиала , прикладываемого к сетке 10 для обеспечения желаемого фокусирующего действия па электронные пучки, проходящие между сеткой и экраном трубки. Источник 18 модулирующего напряжения

обеспечивает модулирующее напряжение для сетки. Форма модулирующего напряжения определяется сигналом от обычного генератора частоты 1кадр01В 24, от которого привадится в действие часть отклоняющей системы 7,

обеспечивающая отклонение электронных пучков в вертикальном направлении. Таким образом , источник 18 обеспечивает модулирующее напряжение, изменяющееся с частотой кадровой развертки. С помощью источника 18

снижают и повыщают потенциал, прикладываемый к промежуточной части 16 сетки. При снижении прикладываемого напряжения увеличивается разиость потенциалов между сеткой и экраном, так как экран имеет более высокий потенциал, чем сетка. Это осуществляется с помощью источника 18 при сканировании электронными пучками промежуточной части 17 сетки, т. е. сканировании области горизонтальной оси. При увеличении разности потенциалов между сеткой и экраном усиливается поле электростатических линз между промежуточной частью 16 сетки и экраном, тем самым увеличивается фокусирующее действие электрического поля в центре сетки, в результате чего устраняется недофокусировка электронных пучков в этой области, диаметр которых на экране становится меньше, и предотвращается попадание их одновременно на полосы люминофоров различных цветов свечения , и тем ,самым улучшается чистота цвета. Иначе говоря, за счет увеличения фокусирующего действия сетки в этой области уменьшается диаметр электронного пучка на экране трубки, в результате ,чего он попадает только на одну полосу люминофора, а не захватывает частично соседнюю полосу лю,минофора, имеющего другой цвет свечения, что в противном случае вызывало бы ухудшение чистоты цвета.

При увеличении напряжения, прикладываемого к промежуточной части 16 сетки от источника 18 снижается разность потенциалов между сеткой и экраном (из-за более высокого потенциала экрана). Это осуществляется с помощью источника 18 при сканировании Электр они ЫМИ пуч1ками .верхней и нижлей крайних частей 14 и 15. При снижении разности потенциалов между сеткой и экраном ослабляется фокусирующее действие электрического поля, создаваемого между ними вблизи концов вертикальной оси и тем самым устраняется перефокусировка электронных пучков в этих областях. В результате этого уменьшается диаметр электронных пучков на экране трубки, каждый из которых таким образом попадает только на одну из полос люминофора в триаде и тем самым улучшается чистота цвета.v

Неудовлетворительная фокусировка электронных пучков наблюдается в верхней и нижней крайних частях сетки и в области нересечения вертикальной и горизонтальной оси в окрестности вертикальной оси (т. е. в промежуточной части 16). При удалении от этой

оси к левой и правой крайним частям 12 и 13 фокусировка электронных пучков улучшается. Однако, как указывалось выше, на чистоту цвета в левой и правой крайних частях экрана цветных кинескопов с фокусирующей сеткой сильно влияет изменение напряжения на сетке ввиду влияния электрического поля между сеткой и экраном па траектории электронов . Это влияние прогрессивно снижается

при приближении от левой и правой крайних частей к вертикальной оси сетки и в окрестности этой оси практически отсутствует.

Для предотвращения ухудшения чистоты цвета при изменении напряжения на сетке в

левой и правой крайних частых сетка 10 содержит два сопротивления 25 и 26, которые электрически соединяют между собой верхние концы проводников сетки. Внутренние концы сонротивлепий 25 и 26 соответственно соедипены между собой и с двумя центральными проводниками сетки, на которые подается модулирующее напряжение от источника 18. Остальные проводники сетки последовательно электрически соединены с ответвлениями о сопротивлений в направлении к левой и прэвой крайним частям 12 и 13. На крайних проводниках сетки поддерживается постоянное напряжение с помощью источника 19. Величина этого напряжения выбирается с целью

обеспечения необходимого диаметра электронных пучков на экране в левой и правой крайних частях, при котором электронный пучок не перекрывает частично две соседние полосы люминофора, имеющие различный цвет свечения , и тем самым предотвращается ухудшение чистоты цвета IB этих областях экрана. Сопротивления 25 и 26 дают возможность прикладывать постоянное напряжение к крайним частям 12 и 13 ,и модулирующее напряжение к промежуточной части 16 сетки и получать определенное распределение потенциалов на остальных проводниках сетки в направлении к левой и правой крайним частям.

Формула изобретения

Цветной кинескон, содержащий электронный прожектор, люминофорный экран и фокусирующую сет1ку, отличающийся тем, что, с целью обеспечения постоянной фокусировки электронного луча по полю экрана, витки фокусирующей сетки соединены между собой через сопротивление, причем первый, центральный и последний витки сетки снабжены выводами .
