Устройство для резки цилиндрических заготовок

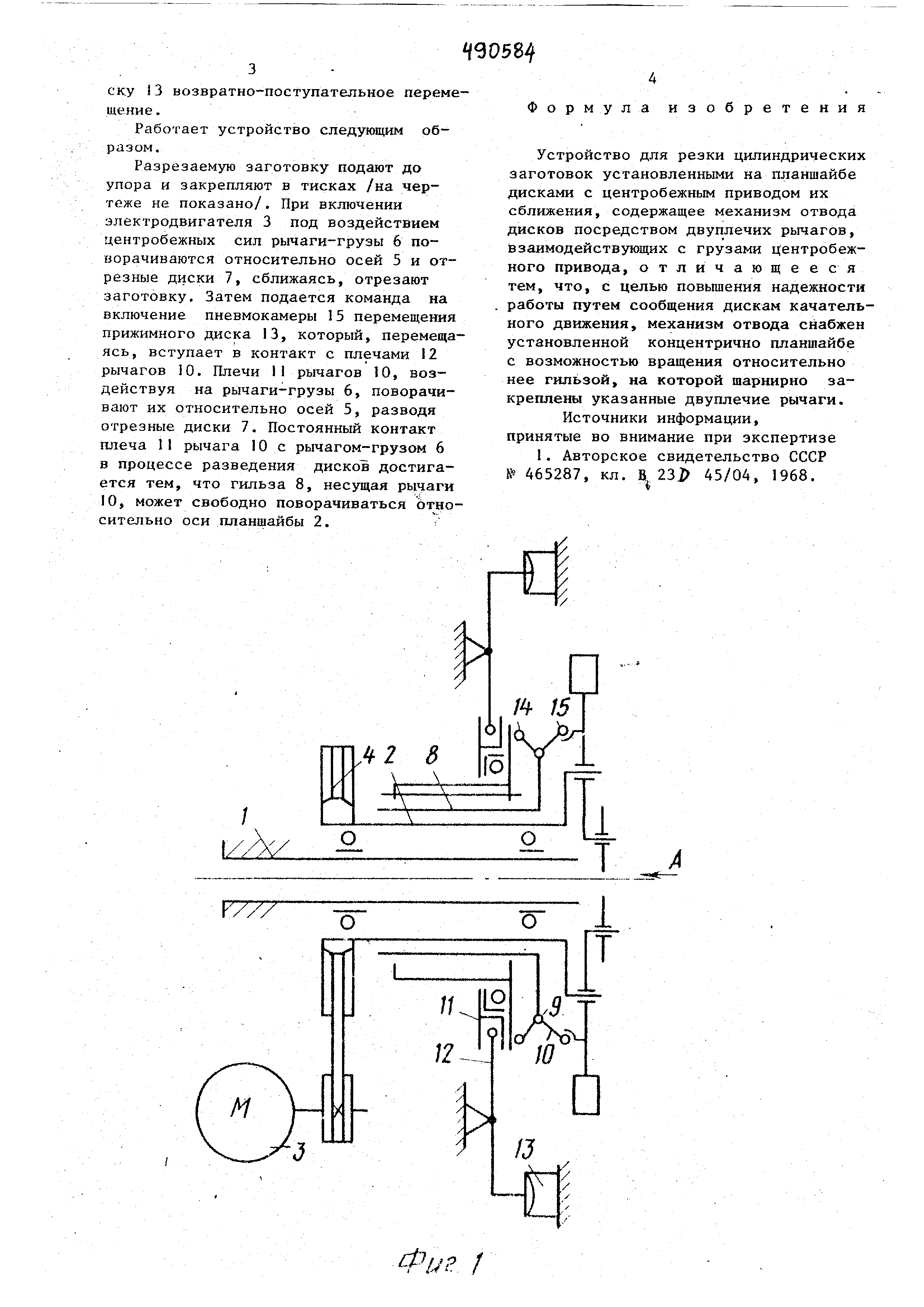

Изобретение относится к области маш иостроения, в частности к станочному оборудованию для резки труб. Известно устройство для резки цилиндрических заготовок, содержащее установленные на планшайбе диски с центробежным приводом их радиального перемещения и механизм отвода дисков посредством двуплечих рычагов, взаимодействующих с центробежными грузами СО . Недостатком известных устройств является наличие поступательного перемещения отрезных дисков по направляющим , которые часто засоряются окалиной и нарушают тем самым нормальную эксплуатацию устройства. Цель изобретения - повьшение надежности работы устройства путем сообщения дискам качательного движения Это достигается тем, что механизм отвода дисков снабжен гильзой, установленной концентрично планшайбе с I возможностью вращения относительно нее и несущей закрепленные двуплечие рычаги, взаимодействующие с грузами. На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 вид А на фиг. I.г На неподвижном шпинделе 1, в который подается отрезаемая заготовка, на подшипниках качения смонтирована планшайба 2, получающая вращение от двигателя 3 через клино-ременную передачу 4. На планшайбе 2 установлены с возможностью поворота относительно осей 5 рычаги-грузы 6, несущие отрезные диски 7. Концентричио приводной планшайбе 2 с возможностью вращения относительно нее размещена гильза 8, на осях 9 которой , шарнирно установлены двуплечие рычаги 10 /с плечами 11 и 12/. Каждый из указанных рычагов одним своим плечом 11 контактирует с соответствующим рычагом-грузом 6, а второе плечо 12 находится под воздействием прижимного диска 13, управляемого с помощью рычагов 11 и пневмокамеры 15, сообщающих ди-1

ску 13 возвратно-поступательное перемещение .

Работает устройство следующим образом .

Разрезаемую заготовку подают до упора и закрепляют в тисках /на чертеже не показано/. При включении электродвигателя 3 под воздействием центробежных сил рычаги-грузы 6 поворачиваются относительно осей 5 и отрезные диски 7, сближаясь, отрезают заготовку. Затем подается команда на включение пневмокамеры 15 перемещения прижимного диска 13, который, перемещаясь , вступает в контакт с плечами 12 рычагов 10. Плечи II рычагов 10, воздействуя на рычаги-грузы 6, поворачивают их относительно осей 5, разводя отрезные диски 7. Постоянный контакт плеча 11 рычага 10 с рычагом-грузом 6 в процессе разведения дисков достигается тем, что гильза 8, несущая рьщаги 10, может свободно поворачиваться относительно оси планшайбы 2.

о

Форму л а изобретения

Устройство для резки цилиндрических заготовок установленными на планшайбе дисками с центробежным приводом их сближения, содержащее механизм отвода дисков посредством двуплечих рычагов, взаимодействующих с грузами г ентробежного привода, отличающееся тем, что, с целью повьппения надежности работы путем сообщения дискам качательного движения, механизм отвода снабжен установленной концентрично планшайбе с возможностью вращения относительно нее гильзой, на которой шарнирно закреплены указанные двуплечие рычаги.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 465287, кл. 23Р 45/04, 1968.

V

1

с/Ъв

ш

/J

/г /

BiJdA

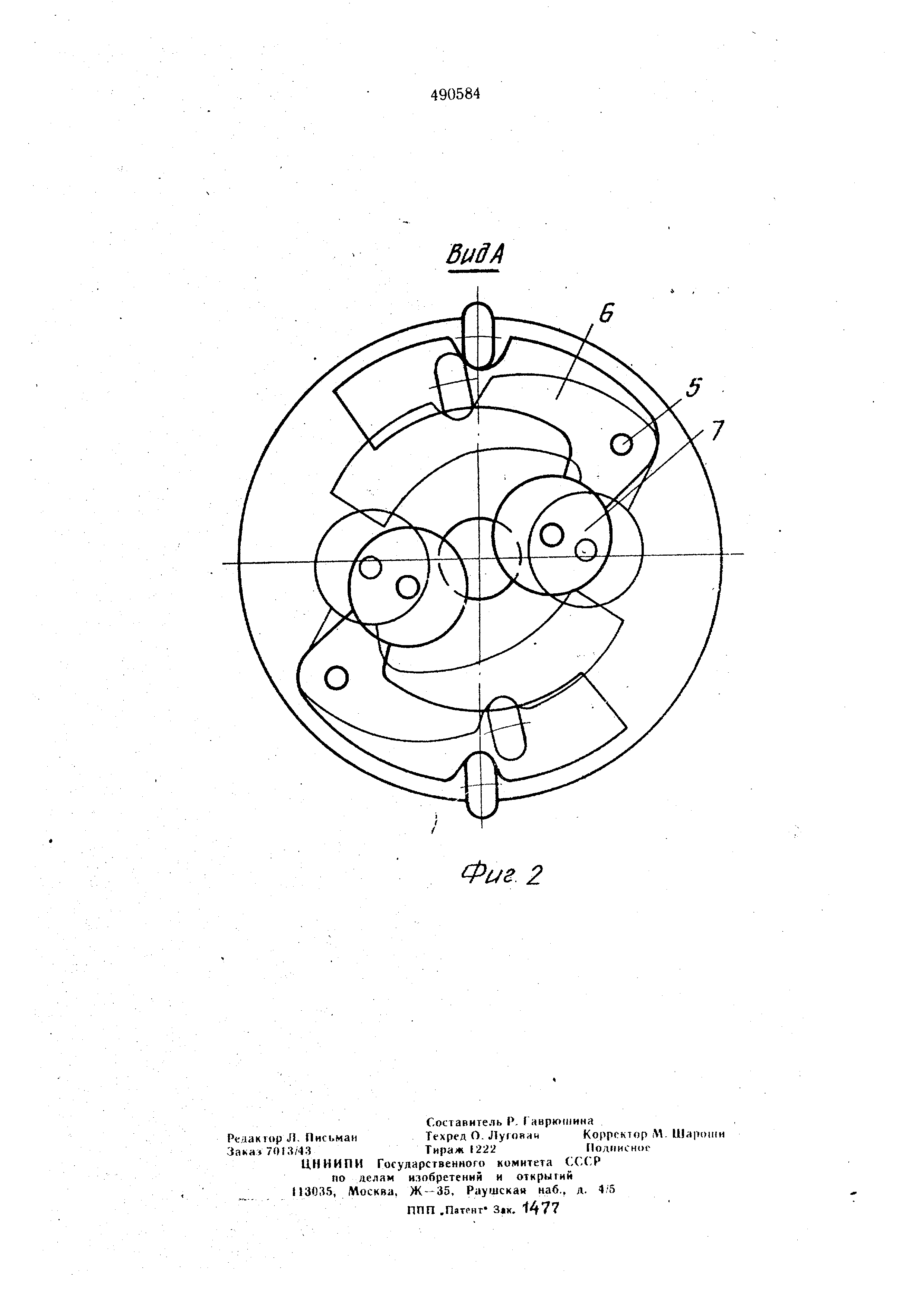

Фиг 2

/54/ УСТРОЙСТВО ДЛЯ РЕЗКИ ЦИЛИНДРИЧЕСКИХ ЗАГОТОВОК
