Устройство для подавления взрыва

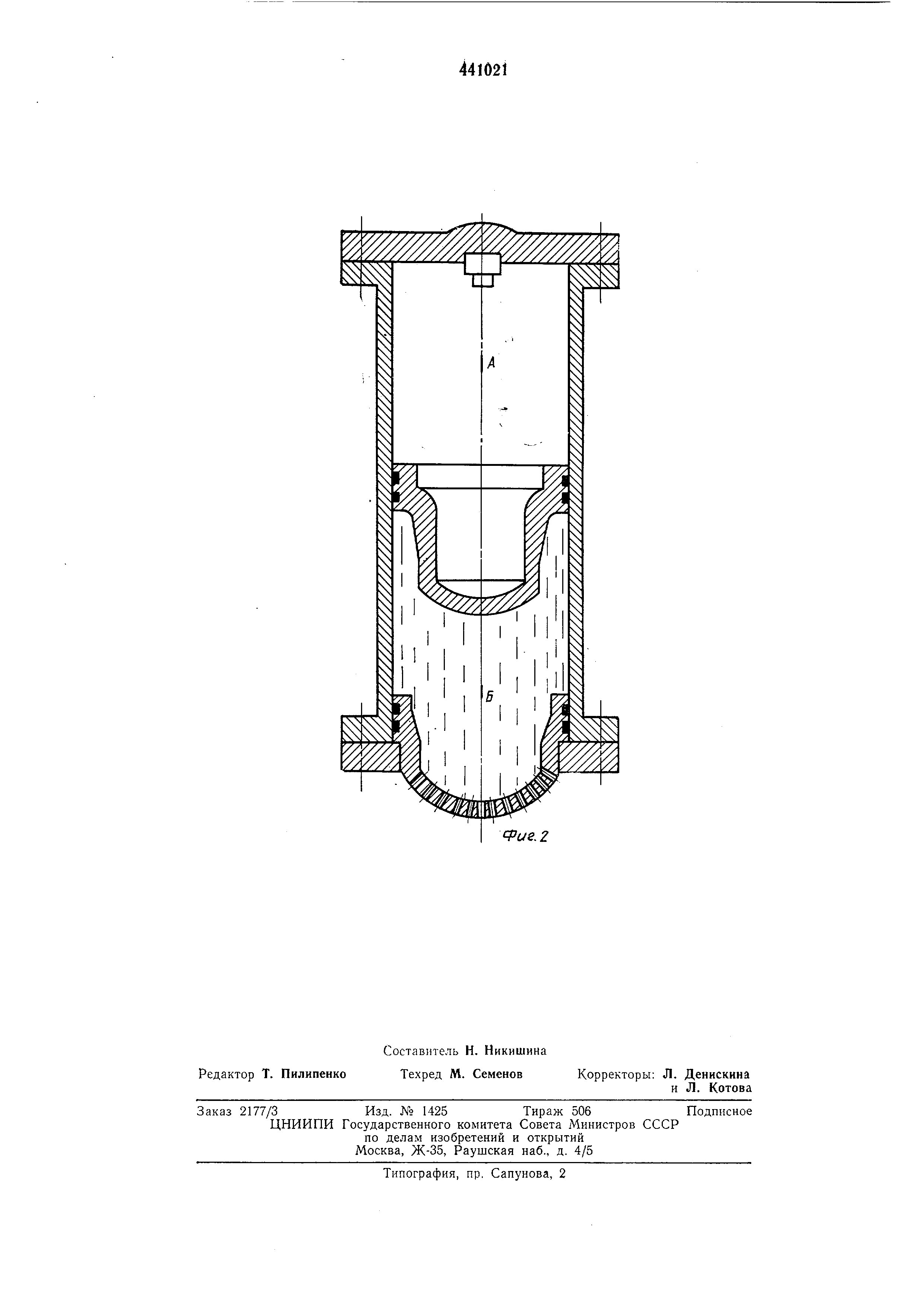

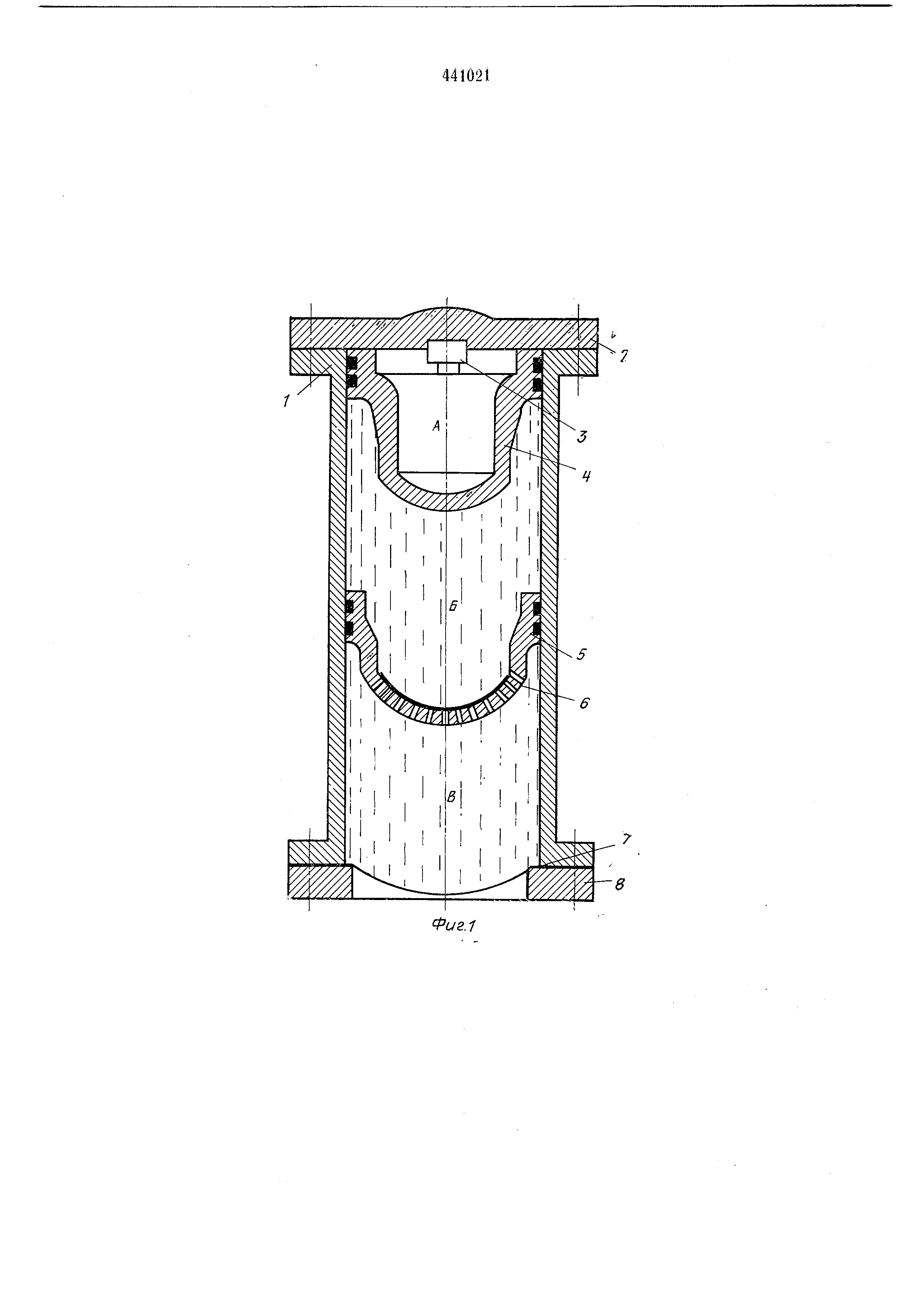

Изобретение относится к устройствам для доставки гасящего вещества в зону взрыва. Известно устройство для подавления взрыва , состоящее из корпуса, поршня, разрывной мембраны и Пиропатронов, которое недостаточно эффективно в работе три подавлении взрывов, развивающихся с большой скоростью . Цель изобретения - повышение эффективности работы устройства. Для этого в корпусе между мембраной и поршнем размещен распыливающий порщень с отверстиями в днище, закрытыми пленкой. На фиг. 1 изображено устройство, продольный разрез; на фиг. 2 - промежуточная фаза работы устройства. Описываемое устройство состоит из корпуса 1, крышки 2 с установленными в ней пиропатронами 3, поршня 4, распыливающего поршня 5 с отверстиями, покрытого пленкой 6, мембраны 7 и ограничительного кольца 8. Крышка 2 п порщень 4 образуют камеру А сгорания. Раопыливающий поршень 5, покрытый -пленкой 6, герметично разделяет рабочий объем устройства на две полости Б и В, заполненные гасящим веществом. Описанное устройство работает следующим образом, В результате срабатывания пиропатронов 3 в камере А резко повышается давление, которое перемещает порщень 4 и 5 в направлении ограничительного кольца 8. Мембрана 7 разрывается и гасящее вещество из полостп В с больщой скоростью выбрасывается в зону взрыва, обеспечивая эффективное сбивание пламени. По окончании выброса гасящего вещества из полости В поршень 5 упирается в кольцо 8 и резко останавливается. Поршень 4 продолжает свое движение под действием давления в ка.мере А сгорания. Пленка 6 разрывается, п гасящее вещество через отверстия в лоршне 5 в виде струй поступает из полости Б в зону взрыва. В описываемом устройстве можно одновременно использовать в полости Б одно, а в полости В другое гасящее вещество. Предмет изобретения Устройство для подавления взрыва, включающее корпус, заполненный огнегасительным составом, поршен ь, мембрану п пиропатрон , отличающееся тем, что, с целью повышения эффективности работы устройства, в корпусе между мембраной и поршнем размещен распыливающий порщень с отверстиями в днище, закрытыми пленкой.
