Клей для липких лент

В табл. 2 приведены данные сравнительных испытаний клеев.

Коррозия металла в местах, защищенных лентой, отсутствует.

При испытании нредлагаемого клея без нолитрихлорбутадиена нроисходит когезионное разрушение клеевого слоя при разматывании с переходом клея на обратную сторону рулона . При испытании этого клея без эпоксидированного соевого масла и перхлорвиниловой смолы отсутствует адгезия клеевого слоя к пленке.

Клей готовят смешением всех компонентов в клеемешалке при комнатной температуре 23±2°С, с двумя Z-образными лопастями до полного растворения компонентов.

Таблица 2

Предмет изобретения

Клей для липюих лент, содержаш;ий перхлорвиниловую смолу, политрихлорбутадиен, бутилфенолоформальдегидную смолу и растворитель , отличаюш;нйся тем, что, с целью увеличения прочности склеивания при нормальных условиях и при воздействии повышенных температур, масла и влаги, в него введены сополимерная эмульсия винилацетата с дибурилмалеатом с соотношением мономеров 65 : 35, эпоксидированное соевое масло 5 и эфир гарпиуса при следующем соотношении компонентов (вес. ч.): Сопол-имерная эмульсия винилацетата с дибутилмалеатом 100 Бутилфенолоформальдепидная5 смола 40 6 Политрихлорбутадиен20-30 Перхлорвнниловая смола10-15 Эпоксидированное соевое масло20-30 Эфир гарпиуса10-20 Растворитель150-250

1

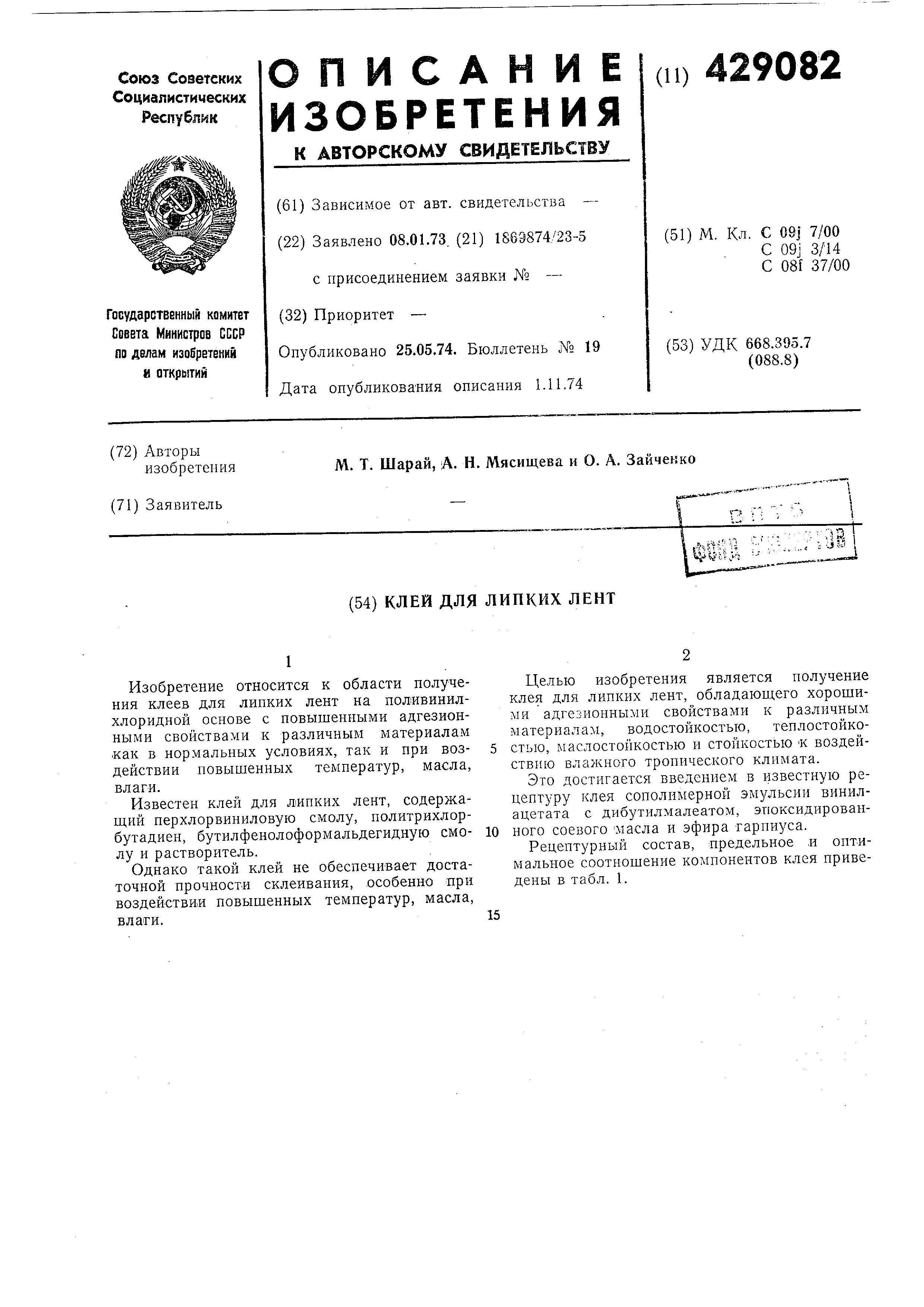

Изобретение относится к области получения клеев для липких лент на подивинилхлоридной основе с повышенными адгезионными свойствами к различным материалам как в нормальных условиях, так и при воздействии повышенных температур, масла, влаги.

Известен клей для липких лент, содержащий перхлорвиниловую смолу, политрихлорбутадиен , бутилфенолоформальдегидную смолу и растворитель.

Однако такой клей не обеспечивает достаточной прочности склеивания, особенно при воздействии повышенных температур, масла, влаги.

Целью изобретения является получение клея для липких лент, обладаюш,его хорошими адгезионными свойствами к различным материалам, водостойкостью, теплостойкостью , маслостойкостью и стойкостью « воздействию влажного тропического климата.

Это достигается введением в известную рецептуру клея сополимерной эмульсии винилацетата с дибутилмалеатом, эпоксидированного соевого масла и эфира гарпиуса.

Рецептурный состав, предельное ,и оптимальное соотношение компонентов клея приведены в табл. 1.

15

Таблица 1
