Электролит для осаждения сплава на основе родия

1

Изобретение относится к области электрохимического осаждения покрытий сплавами цветных и благородных металлов и может быть использовано при покрытии электрокоптактов сплавом родий-вольфрам.

Известен электролит для осаждения сплава на основе родия, содержащий соль родия, серную , борную и плавиковую кислоты. При катодной плотности тока 0,5-0,1 а/дм и 20- 25°С осаждают покрытие осадком родия.

Предлагаемый электролит отличается от известного тем, что в него введен натрий вольфрамовокислый при следующем соотношении компонентов, г/л:

соль родия (па металл)8-10

серная кислота25-30

борная кислота30-35

плавиковая кислота0,8-1,0

натрий вольфрамовокислый 2,0-4,0 Это способствует получению высококачественных твердых мелкокристаллических осадков сплава родий-вольфрам.

Исходным продуктом для приготовления электролита служит хлористый родий с содержанием 32% металлического родия. Электролит готовят на дистиллированной воде. Хлористый родий в количестве 30 г/л растворяют в небольшом количестве воды, нагретой до 60-80°С. К полученному раствору при интенсивном перемешивании приливают 40%-ный

раствор едкого кали. При этом выпадает желтый осадок гидроокиси родия и раствор обесцвечивается . Полноту осаждения проверяют, приливая к раствору 1%-ный спиртовой раствор фенолфталеина. Появление легкого розового окрашивания свидетельствует о полном осаждении гидроокиси. Осадок отфильтровывают и промывают 5%-ным горячим раствором сернокислого калия до исчезновения ионов

хлора (качественная реакция с 1%-ным раствором азотнокислого серебра).

Затем осадок промывают в дистиллированной воде до удаления сернокислых ионов (качественная реакция с 10%-ным раствором хлористого бария). После полной промывки осадка гидроокись родия переносят в раствор серной кислоты из расчета 30 г/л и нагревают до полного растворения осадка. При этом образуется раствор сернокислого родия.

В отдельной посуде готовят растворы борной кислоты из расчета 35 г/л и вольфрамовокислого натрия из расчета 4 г/л.

Для предотвращения образования в электролите осадка вольфрамовой кислоты раствор

вольфрамовокислого натрия с.мещивают с раствором борной кислоты и затем выливают в раствор сернокислого родия. Туда же добавляют плавиковую кислоту (60%) в количестве 1,0 г/л. Готовый электролит прорабатывают

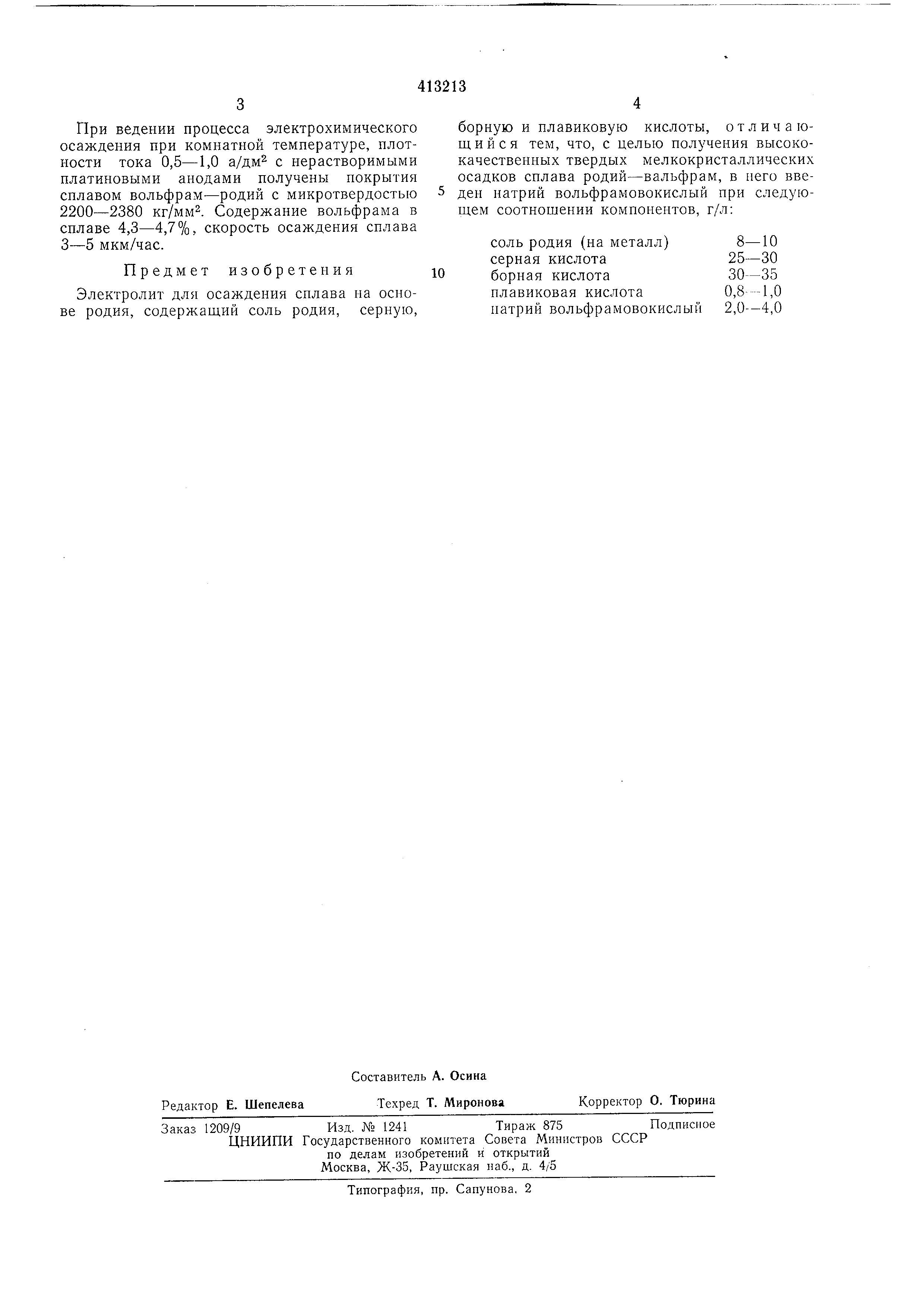

током, пропуская 1,0 а/час на 1 л раствора. 3 При ведении процесса электрохимического осаждения при комнатной температуре, плотности тока 0,5-1,0 а/дм с нерастворимыми платиновыми анодами получены нокрытия сплавом вольфрам-родий с микротвердостыо5 2200-2380 кг/мм. Содержание вольфрама в сплаве 4,3-4,7%, скорость осаждения сплава 3-5 мкм/час. гт Предмет изобретенияю Электролит для осаждения снлава на основе родия, содержащий соль родия, серную, 4 борную и плавиковую кислоты, от л ич а гощийся тем, что, с целью получения высококачественных твердых мелкокристаллических осадков сплава родий-вальфрам, в него введеи натрий вольфрамовокислый при следующем соотногиении компонентов, г/л: соль родия (на металл) 8-10 серная кислота 25-30 борная кислота 30-35 нлавиковая кислота 0,8-1,0 натрий вольфрамовокислый 2,0--4,0
