Передвижная насосная станция

7

Фаг. 2

,c:±n

Изобретение относится к сельскому хозяйству И может быть использовано для подачи водЫ на орон1ение сельскохозяйстйенных культур .

Извест11ы передвижные йасосИые Станции, Смонтированные на тракторе, включающий Jiacoc с редуктором, установленный на водозаборном коНце напорного трубопровода, и всасывающее устройство с очистной сеткой.

Однако известные насосные станнии не приспособлены для работы с центробежным наfcocoM консольного типа погружаемым на период водоподачи ниже уровня воды в источнике .

С целью устранения этого недостатка, в предлагаемом изобретении насос С редуктором заключёны в общий кожух, выполненный в виде колонны, укрепленной на тракторе посредством параллелограммной навески, связанной с нижними тягами этой навески шарниром , расположеиным выще центра тяжести колонны, а очистная сетка выполнена с поддоном , служащим опорной пятой насосной станции.

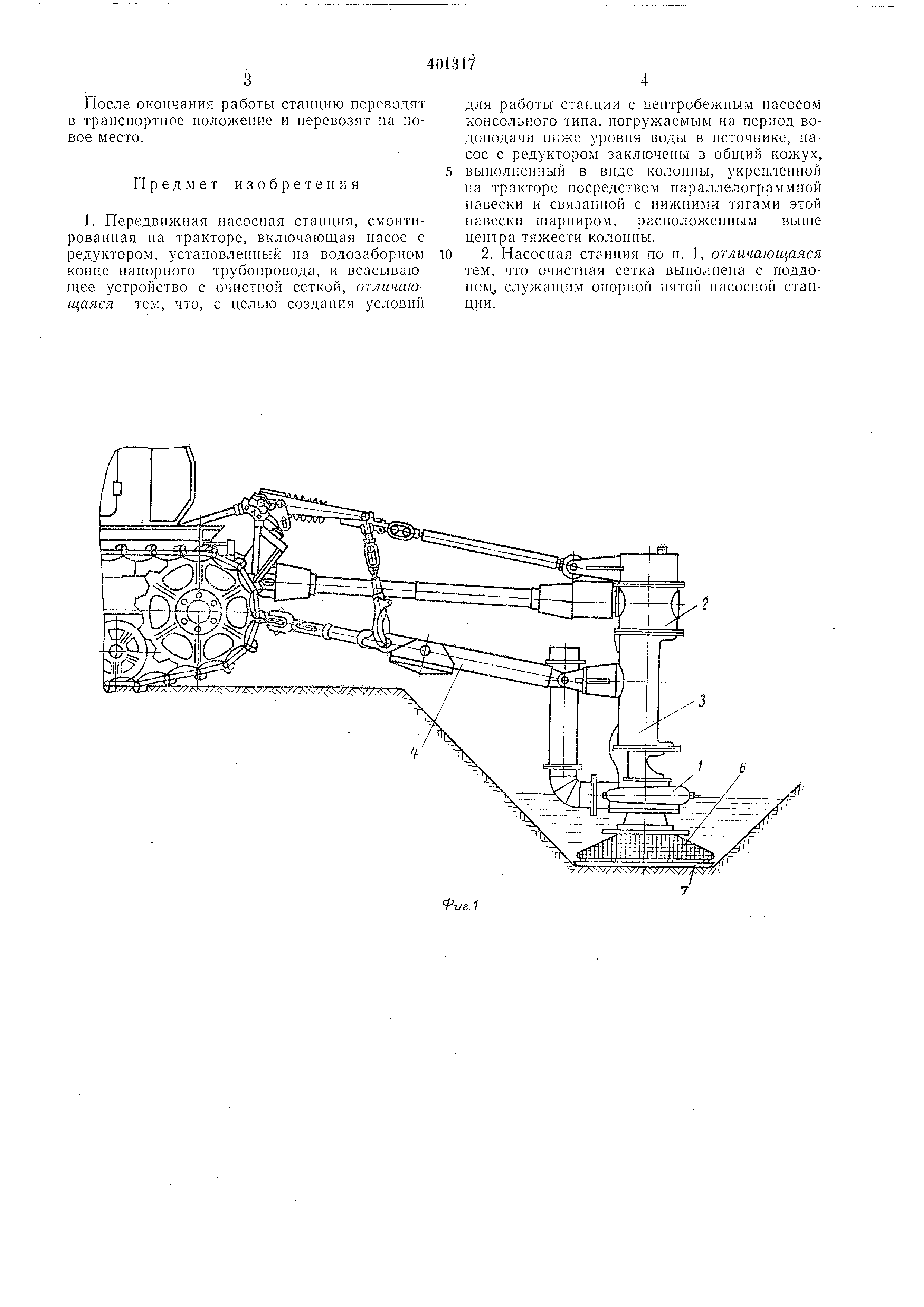

На фиг. 1 изображена предлагаемая насосная ста1щия, вид сбоку; на фиг. 2 - колонна с щарнирным устройством.

Передвижная насосная станция состоит из насоса 1 консольного типа с вертикально расЙ

nojio keiiHbiM валом рабочего колеСа, рёДукТО ра 2, заключен111,1х в общий кожух, выполненный в виде колонны 3, укреплепНой На тракторе Посредством параллелограммной навйскН, нижние тяги 4 которой связаны с колонной 3 щарниром 5, и очистной сетки 6, выполнеН11ой с поддо1 ом 7, служащим оПор11ой пятой Насосной станции. Передвнжная насосная станция работает

следующим образом.

Насосно-снл( вая группа с помощью пара.1лелограммно навески опускается в воду до тех пор, пока поддон 7 не достнгнет дна источника , напрнлгер канала. При этом уровень

воды в канале или источнике должеи быть выше горизонтальной оси рабочего колеса насоса . К напорному патрубку насоса подсоединяется напорная линия, станция приводится в действие от вала отбора моииюстн трактора,

вращение которого передается через карданный вал ведуи1ему валу редуктора 2.

Если трактор нрн установке на рабочей площадке имеет поперечный крен, то колонна 3 под действием силы тяжести автоматически

поворачивается вокруг оси щариира 5 и устанавливается вертикально, обеспечнвая тем самым строго.вертикальное расноложение вала насоса и создавая равиые наноры на лопатках рабочего колеса, что новыщает к.п.д.

насоса. После окончания работы станцию переводят в транснортное положение и перевозят на новое место. Предмет изобретения 1. Передвижная насосная станция, смонтированная на тракторе, включающая насос с редуктором, установленный на водозаборном конце напорного трубопровода, и всасывающее устройство с очистной сеткой, отличающаяся тем, что, с целью создания условий для работы станции с центробежным насосом консольного тина, погружаемым на период водоподачи ннже уровня воды в источнике, насос с редуктором заключены в общий кожух, вынолненный в виде колонны, укрепленной на тракторе носредством параллелограммной навески и связанной с нижними тягами этой навески щарниром, расноложенным выще центра тяжести колонны. 2. Пасосная станция по п. 1, отличающаяся тем, что очистная сетка выполнена с поддоHOMj служащим опорной пятоГ насосной станции .
