Плужковый сбрасыватель ленточного конвейера

Фиг.З

1

Изобретение относится к разгрузочным устройствам, предназначенным для сброса сыпучего материала с ленточного транспортера с одновременным пропуском части материала вдоль потока. Оно может быть использовано в отраслях промышленности, связанных с одновременной загрузкой нескольких емкостей, напрпмер промежуточных бункеров , угольной шихтой перед подачей ее в сушильные барабаны или при загрузке угольной шихты в силоса для хранения.

Известны плужковые сбрасыватели ленточных копвейероз, включаюш,ие раздвижные пожн п привод нх управлеппя, расположенный па подвижпой вдоль оси конвейера каретке . Пропуск материала вдоль потока ленТОЧ1ГОГО конвейера производится под пожа .ми либо за счет подъема передней части плужкового сбрасывателя относительно шарпнрно закрепленной задней частп, лнбо вертикальиым подъемом всего плужкового сбрасывателя .

Таким образом, пропуск материала, паправляе .мого вдоль потока с одновременным боковым сбросом, производится под всей поверхпостью ножей, что приводит к распределению материала по всей поверхности лепты вследствне чего образуются просыпн его с конвейера и затрудняется последующее его распределение по пунктам выгрузкн. Кроме

о

того, пет одпозпачнои зависнмости между углом подъема плуж ;ового сбрасывателя над 1рапспортерпой лентой и колпчеством сбрасываемого материала. Эта конструкция не исключает случаев заклинивания материала в зазоре между лентой и нлужковы.м сбрасывателем , что является причиной образования вырывов в ленте.

Иель изобретепия - обеспечить пропуск части транспортируемого сбрасывателя и сброс частп материала с лепты копвейера.

Это достигается тем, что каждый нож через рычаги, образуюшие шарнирные нараллелограммы , соединен с подъемной нлошадкой , которая через шарнирный четырехзвепннк связана с кареткой, прпчем, один из рычагов шарннрного параллелограмма .я естко соединен с тягой, имеющей продольпый паз, в которой расположепа пеподвижиая ось, закренленная на раме каретки.

С нелью обеснечения удобства экснлуатацин и возможностн подъема ножей при выводе их в нерабочее положение, шарнирный четырехзвенник, соедиияющий по.ч;ъемпую площадку с кареткой, снабжен рычагом подъема, поворотным при взаимодействии с упором, укрепленным на направляющих кареткн .

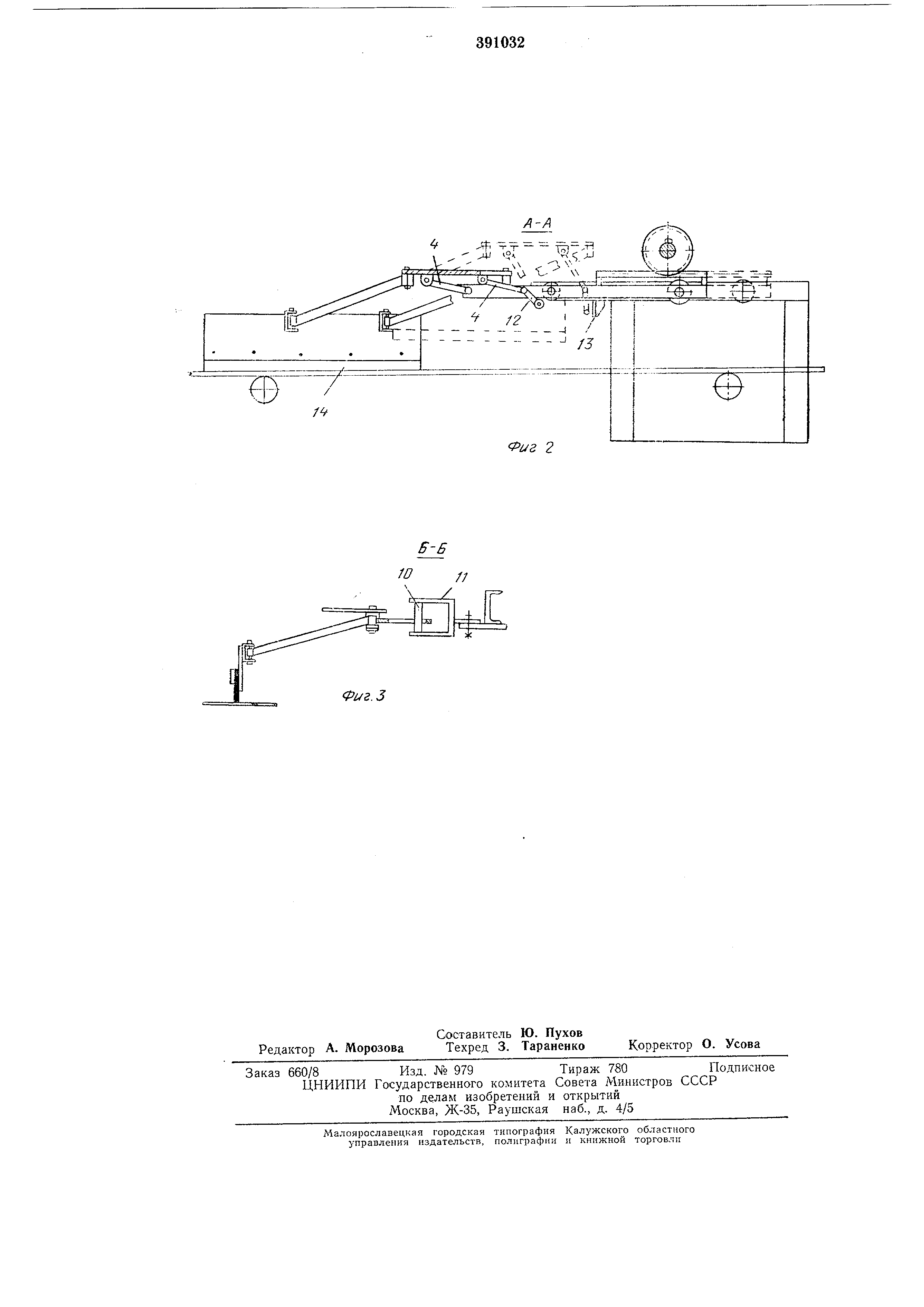

На фиг. 1 схематическн изображеи общий ви.т; плужкового сбрасывателя; иа фиг. 2 -

разрез по А-Л на фиг. l;iia фиг. 3 - разрез по Б-Б на фиг. 1.

Плужковый сбрасыватель выполнен п виде двух перемещающихся ножей /, которые через рычаги 2, образующие шарнирные нараллелограммы , соединены с подъемной нлощадкой 3, которая посредством шарнирного четырехзвенника 4 связана с перемещающейся в направляющих 5 кареткой 6. Каретка 6 перемещается электромеханическим приводом 7 через реечную передачу 8. Одна пара рычагов 2 связывает подъемную нлощадку 5 посредство.м тяги 9, снабженной пазом, с осями 10, зстаповленными на кроиштейна.х //. К рычагам шарнирного четыре.хзвенника 4 крепится рычаг 12 подъема, а к направляющим 5 каретки 6 - упор 13.

Ножи / плужкового сбрасывателя с рычагами 2 и подъемной площадкой 3 за счет шарнирного соединения их с кареткой 6 находятся в постоянном контакте с конвейерной лентой и по мере износа рабочей части 14 ножей / опускаются на ленту.

При полном износе рабочей части 14 ножей / подъемная площадка 3 опускается на каретку 6, предотвращая тем самым норез ленты металлической частью ножей 1. При перемещении каретки 6 в направляющих 5 тяги 9 с пазами поворачиваются относительно неподвижиых осей 10 и ножи / плужкового сбрасывателя перемещаются в новую позицию. При выводе ножей / плужкового сбрасывателя в нерабочее положепие

рычаг 12 подъема находит па унор 13, и площадка подъема .9 вместе с ножами / плужкового сбрасывателя поднимается над конвейерной лептой.

Предмет изобретения

1.Плужковый сбрасыватель ленточного конвейера, включающий раздвижные ножи и нривод их унравления, расположенный на подвижной вдоль оси конвейера каретке, отличающийся тем, что, с целью обеспечения нронуска частн транспортируемого материала между концами раздвижных ножей плужкового сбрасывателя и сброса частн материала с ленты конвейера, каждый нож через рычаги, образующие шарнирные параллелогра .ммы, соединен с подъемной площадкой, которая через шарнирный четырехзвеииик связана с кареткой, причем, одии из рычагов шарнирного параллелогра.мма жестко соединен с тягой, н.меющей продольный паз, в которой расположена неподвижная ось, закрепленная на раме каретки.

2.Плужкокый сбрасыватель по п. 1, отличающийся тем, что, с целью обеспечения удобства в эксилуатацни и возможности подъема ножей нри выводе их в нерабочее положение , шарнирный четырехзвеннпк, соединяющий нодъемную площадку с кареткой, снабжен рычагом подъема, поворотпым при взаимодействии с упором, укренленным на направляющих каретки.
