УСТРОЙСТВО ДЛЯ ПЕРЕКЛЮЧЕНИЯ АНОДОВ ДВУХ ГРУПП КАТОДНЫХ ЛАМП

Устройство для переключения анодов двух групп катодных ламп, отличающееся тем, что один контакт вращающегося переключателя К соединен с положительным полюсом батареи через сопротивление Р и с серединой той же батареи или же со средней точкой потенциометра n, с коим соединены аноды катодных ламп, причем второй контакт, указанного переключателя соединен с отрицательным полюсом батареи.

Изобретение относится к коммутаторным устройствам для связи.

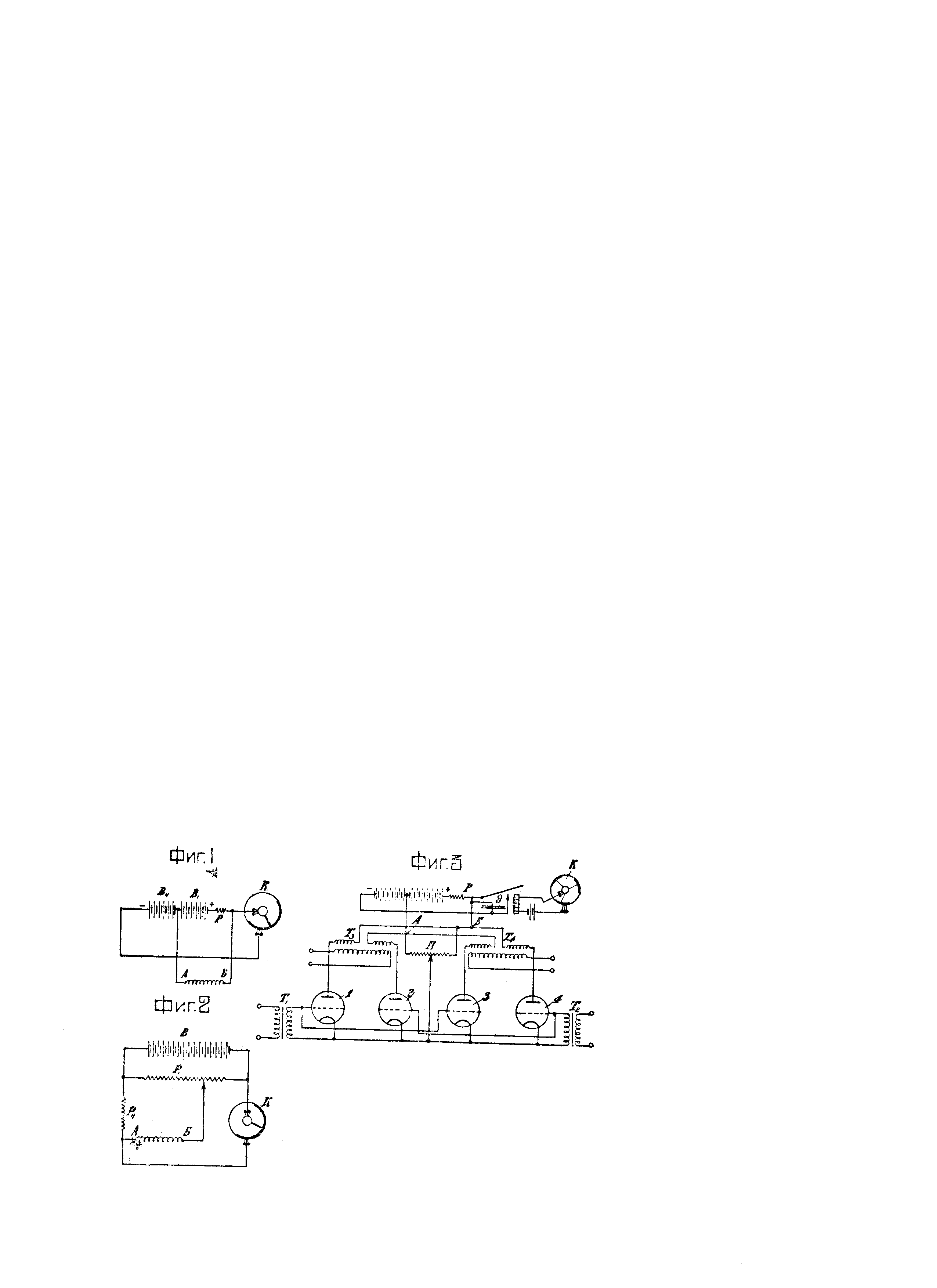

На чертеже фиг. 1 и 2 изображают схемы питания поляризованных реле; фиг. 3 - схему включения катодных ламп по предлагаемому изобретению.

Выбирая должным образом напряжения В, B_I, В_II и сопротивления Р, Р_I, Р_II, легко получить при работе коммутатора К прохождение по обмоткам реле переменного по направлению тока должной силы и формы. Так, например, в первой схеме (фиг. 1) при разомкнутом К ток силы: проходит через реле от В к А, при замкнутом К ток идет от A к Б, сила последнего одновременно через Р идет ток силы: Прерыватель К полезно заблокировать конденсатором. Коммутатор К может быть выполнен в виде диска или цилиндра с контактами разной величины, расположенными в определенном порядке. Работа коммутаторов (например, вращение дисков или цилиндров) синхронизируется на приемном и передающем устройствах. В некоторых случаях можно обойтись без синхронизирующих устройств, ограничившись регуляторами скорости и последующей подрегулировкой на слух, до совпадения „интервалов”. Для дальнейшего уменьшения времени коммутации (и доведения его до нуля) вместо поляризованных реле можно употребить электронные лампы.

Принципиальные схемы таких электронных коммутаторов представлены на фиг. 3.

Четыре электронных лампы 1, 2, 3, 4 имеют общее питание накала. На сетки лама 1, 3 подается напряжение первой разговорной цепи (телефонной или телеграфной) через входной трансформатор Т₁. На сетки ламп 2-4 подается напряжение второй телефонной или телеграфной цепи через трансформатор Т₂. Аноды ламп включены в первичные обмотки трехъобмоточных трансформаторов. Аноды ламп 1-2 включены в обмотки Т₃, а аноды ламп 3-4 - в катушки Т₄. Концы обмоток, соединенных с анодами ламп 1-4, соединены между собой (точка Б). Также соединены и концы обмоток, соединенных с анодами ламп 2-3 (точка А). Точки А и Б присоединены к батарее по схеме, аналогичной включению обмоток реле на фиг. 1 и 2. Коммутатор К включается или непосредственно в схему или через реле Э. Так как аналогичные реле будут и на приемной и на передающей станциях, время срабатывания реле не будет вредить быстроте коммутирования.

Потенциометр П дает среднюю точку для соединения с катодами. Третьи обмотки трансформаторов Т₃-Т₄ являются выходными. Проследим работу схемы. Пусть К разомкнут. Тогда разомкнуто Э. Точка А будет иметь относительно нулевой точки потенциометра отрицательный потенциал, а точка Б - положительный. Следовательно, анодный ток будет проходить через лампы 1-4. Поэтому одни колебания пройдут через лампу 1 и трансформатор Т₃ на выход 1, а другие колебания - через лампу 4 и трансформатор Т4. При замыкании К (и Э) анодный ток будет проходить через лампы 2-3, и одни колебания попадут на второй выход, а другие - на первый.

Коммутирование будет происходить мгновенно. Направления витков в трансформаторах выбираются так, чтобы магнитный поток при коммутации не менял своего направления. В этом случае, если характеристики ламп одинаковы, при коммутации не будет появляться в обмотках экстратоков и коммутирование будет происходить мгновенно и бесшумно.

Если описанный коммутатор применяется для секретной телефонной передачи, входы включаются на микрофонные цепи, а выходы - на модуляционные устройства передатчиков.

Применяя коммутатор на приеме, включают входы на приемники, а выходы - на телефоны.
