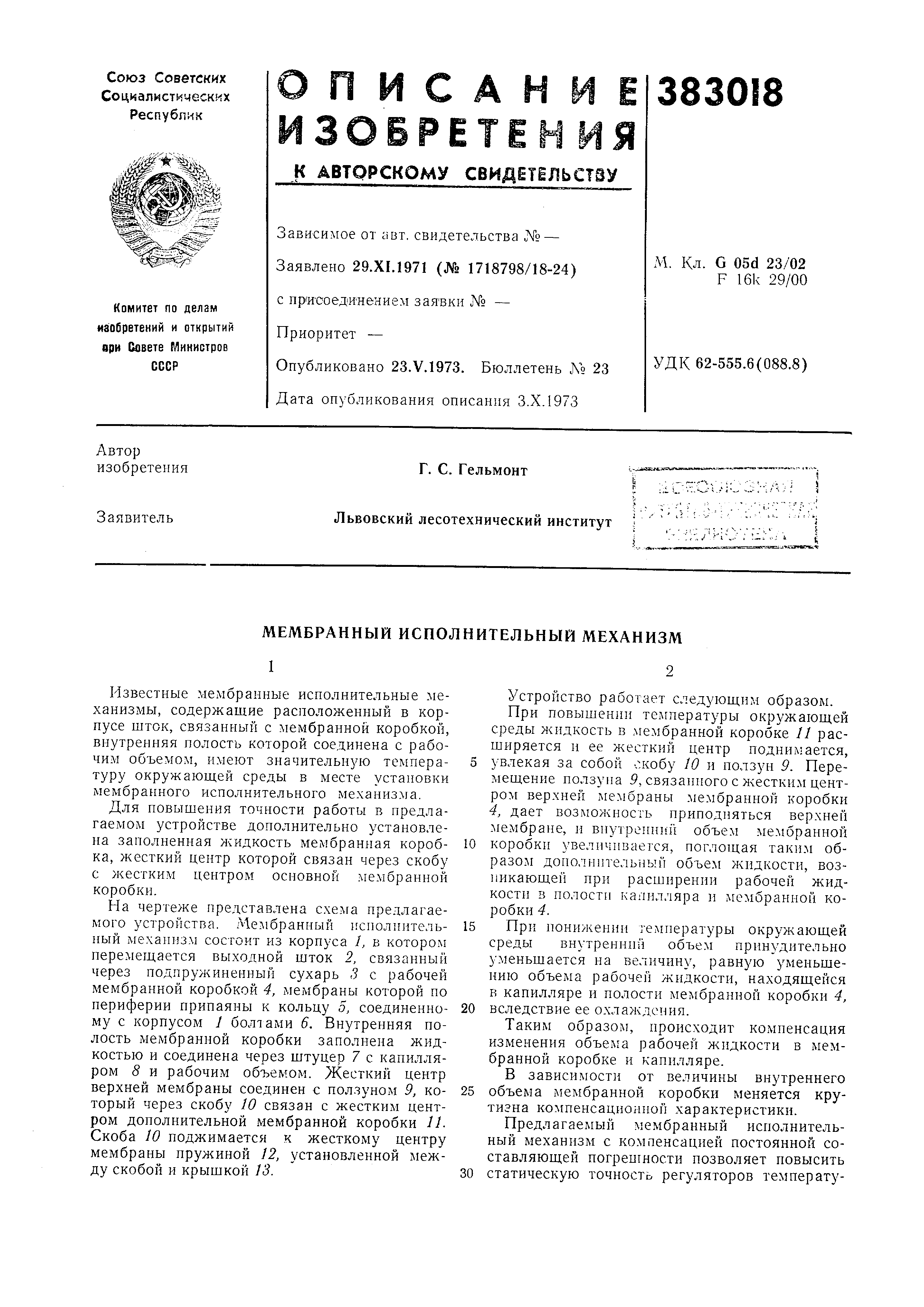

Мембранный исполнительный механизм

1

Известные мембранные иснолнительные механизмы , содержащие расположенный в корпусе шток, связанный с мембранной коробкой, внутренняя полость которой соединена с рабочим объемом, имеют значительную температуру окружающей среды в месте установки мембранного исполнительного механизма.

Для повышения точности работы в предлагаемом устройстве дополнительно установлена заполненная н-;идкость мембранная коробка , жесткий центр которой связан через скобу с жестким центром основной мембранной коробки.

На чертеже представлена с.хелга предлагаемого устройства. Мембранный сполиптельпый механизм состоит из корпуса /, в котором перемещается выходной шток 2, связанный через подпружиненный сухарь 3 с рабочей мембранной коробкой 4, мембраны которой но нериферии припаяны к кольцу 5, соединенному с корпусом / болтами 6. Внутренняя полость мембранной коробки заполнена жидкостью и соединена через штуцер 7 с капилляром 8 и рабочим объемом. Жесткий центр верхней мембраны соединен с ползуном 9, который через скобу 10 связан с жестким центром донолнительной мембранной коробки 11. Скоба 10 поджимается к жесткому центру мембраны пружиной 12, установленной между скобой и крышкой 13.

Устройство работает следующим образом. При повышении температуры окружающей среды жидкость в мембранной коробке // расширяется п ее жесткий центр поднидгается, увлекая за собой о.кобу 10 и ползун 9. Перемещение ползуна Р, связанного с жестки.м центром верхней мембраны .мембранной коробки 4, дает возможность приподняться верхней мембране, и впутренний объем мембранной

коробки увелпчпвается, поглощая такп.м образо .м дополнительный объем жидкости, возникающей при расширении рабочей жидкости в полости капилляра и мембранной коробки 4.

При понижении температуры окружающей среды впутреннпй объем принздительно уменьшается на величину, равную уменьшению объема рабочей жидкости, находящейся в капилляре и полости мембранной коробки 4,

вследствие ее о.хлаждсния.

Таким образом, происходит компенсация изменения объема рабочей жидкости в мембранной коробке и капилляре.

В зависи.мости от величины внутреннего

объема .мембранной коробки меняется крутизна компенсационпой характеристики.

Предлагаемый мембранный исполнительный механизм с ко.мпенсацией постоянной составляющей погрепгности позволяет повысить

статическую точность регуляторов температуры или датчиков-реле температуры и сигнализаторов .

Предмет изобретения

Мембранный исполнительный механизм, содержащий корнус с расположенным в нелг штоком, связанным с мембранной коробкой с

жестким центром, внутренняя полость которой соединена с рабочим объемом, отличающийся тем, что, с целью повышения точности работы устройства, в нем дополнительно установлена заполненная жидкостью мембранная коробка, жесткий центр которой через скобу связан с жестким центром основной мембранной коробки .
