ПРУЖИННЫЙ ДИНАМОМЕТР ДЛЯ ОПРЕДЕЛЕНИЯ НАТЯЖЕНИЯ НИТИ

1. Пружинный динамометр для определения натяжения нити, снабженный кнопочным пусковым приводом, отличающийся применением поворотного на оси 17 уравновешенного грузом рычага 14, одно плечо коего нагружено динамометром 11-12 и снабжено роликом 18 для натяжения нити.

2. В динамометре по п. 1 применение приспособления для натяжения нити на ролик 18, состоящего из фасонной скобы 28, закрепленной на оси ролика 18 и служащей для направления движения нити в ролик при опускании его.

3. В динамометре по п. 1 применение сменной пружинной нагрузки на рычаг 14 в целях испытания образцов различной крепости, состоящей из поворотного на неподвижной оси рычага 26, одно плечо которого пружинно связано с рычагом 14, а второе - с винтовым приводом 25.

Для определения нятяжения нити на ткацких станках и прочих машинах текстильной промышленности обычно используют пружинные динамометры, применение которых обычно вызывает предварительный разрыв нити или разрыв нити в процессе самого испытания или в лучшем случае остановку текстильного станка.

Предлагаемое изобретение имеет целью избежать как разрыва испытуемой нити, так и остановки станков тем, что захват нити динамометром для испытания им натяжения нити и снятие динамометра с нити могут быть выполнены почти автоматически без прекращения движения нити.

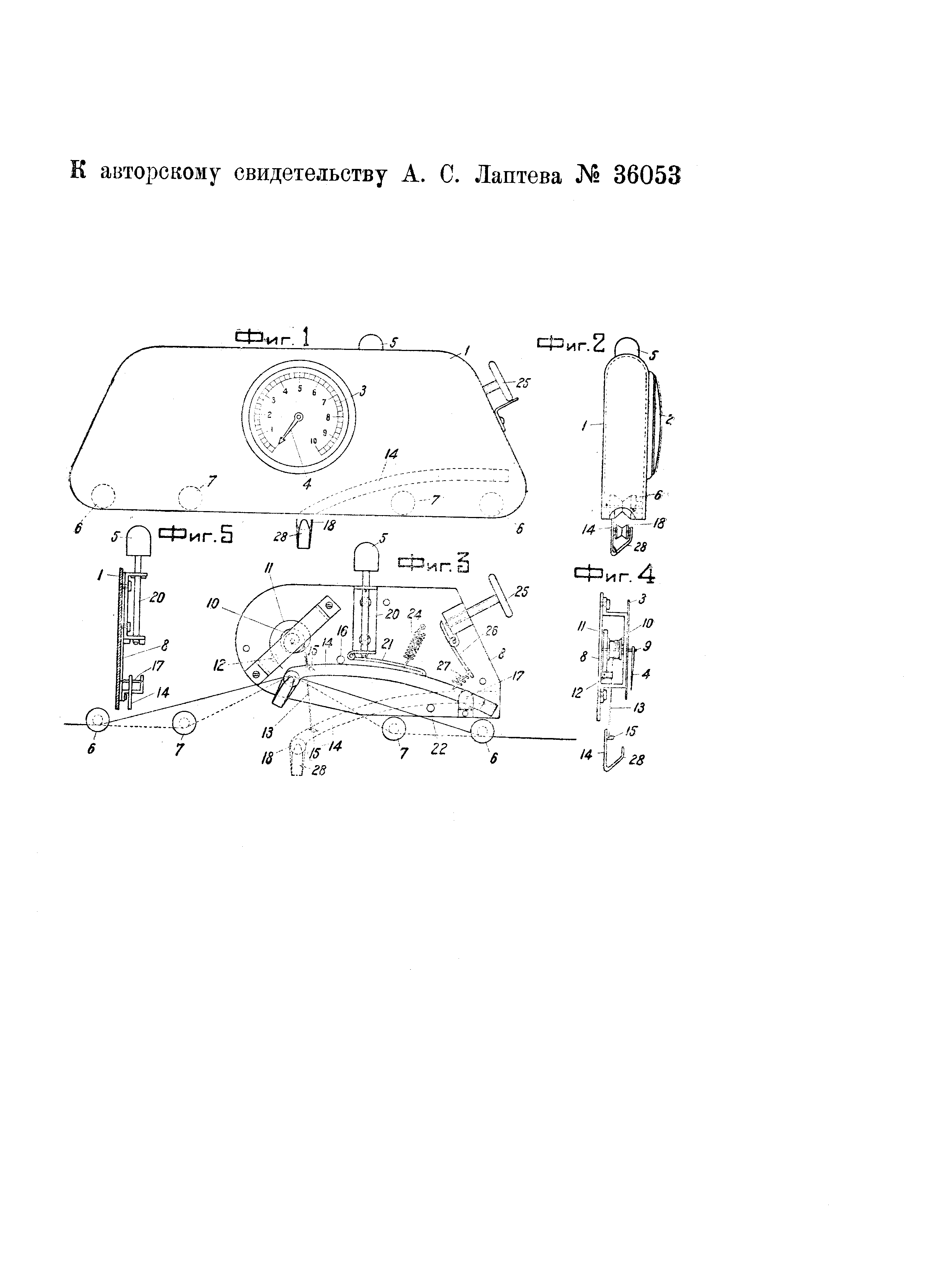

На чертеже фиг. 1 изображает вид динамометра спереди в собранном виде; фиг. 2 - боковой вид его; фиг. 3 - вид спереди внутреннего механизма динамометра; фиг 4 - то же, сбоку и фиг. 5 - боковой вид кнопочного управления прибора.

Прибор представляет собой продолговатую коробку 1, с одной стороны снабженную помещенной под стеклом 2 шкалой 3 с делениями, указывающими при помощи стрелки 4 степень натяжения испытуемой нити. Внутри коробки 1 размещен механизм. Коробка 1 не имеет дна. По краям ее установлены два жолобообразных ролика 6. В тех случаях, когда требуется измерение нити при малой нагрузке, в коробку 1 вставляются два добавочных ролика 7, расположенные симметрично относительно середины коробки 1. Ролики изготовлены из фибры и установлены на тонких осях, что отчасти устраняет трение при испытании нити.

Находящийся внутри коробки механизм смонтирован на основании 8, укрепляемом тремя шурупами к коробке 1. Первая часть механизма располагается в центре коробки 1 под стеклом 2. На ось 9 насажен барабанчик 10 и закреплена спиральная часовая пружинка 11, другой конец которой закреплен на стойке 12, находящейся на основании 8.

На свободном конце оси 9 сверху шкалы 3 закреплена стрелка 4. Стрелка 4 предохраняется стеклом 2 в кожухе 1 прибора. Нитка, одним концом закрепленная на барабанчик 10 и навернутая на него в несколько оборотов, подводится другим концом к рычагу 14, где крепится к валику 15. С помощью валика 15 при его поворотах стрелка 4 устанавливается на нулевое положение. Пружинка 11, стремясь развернуться, прижимает ниткой 13 рычаг 14 к упору 16. Рычаг 14 изготовлен из алюминия и снабжен на конце противовесом. Рычаг 14 выполнен поворотным на оси 17, а на другом конце его с поворотной и загнутой, как крюк, скобою 28 вставлен ролик 18.

При нажиме до отказа кнопки 5 рычажная передача 20-21 надавливает на рычаг 14, который опускается вниз до упора, и ролик 18 приобретает положение ниже роликов 6 или 7, под которыми проходит испытуемая нить.

Благодаря крюкообразно загнутой скобе 28 на конце рычага 14 на ролик 18 заскакивает испытуемая нитка; когда кнопку 5 отпускают, система рычагов 20 и 21 при помощи пружинки 24 отходит в исходное положение, и рычаг 14 натяжением пружинки 11 подтягивает захваченную роликом 18 испытуемую нить; это натяжение отмечается стрелкой 4 на шкале 3.

Для выключения прибора достаточно нажать кнопку 5 для того, чтобы рычаг 14 с роликом 18 опустился ниже испытуемой нити. Для испытания прибором нити при больших нагрузках сбоку коробки 1 установлено добавочное натяжное приспособление, состоящее из рычага 26, пружины 27 и винтового привода 25.

Прибор изготовлен для Научно-исследовательского института текстильных машин (НИИТМ) и по отзывам сотрудников его оказался отвечающим своему назначению.
