Долото для вращательного бурения

10

Изобретение относится к инструменту для бурения нефтяных и газовых скважин.

Известны долота для вращательного бурения , состоящие из корпуса, вертикальных цапф, цилиндрических шарошек с вертикальными пазами на боковых поверхностях, износостойких резцов и промывочных каналов.

В предлагаемом долоте на торцовой поверхности шарошек выполнены кольцевые концентрические и радиальные впадины, выступы между которыми вооружены износостойкими резцами, что повышает эффективность бурения .

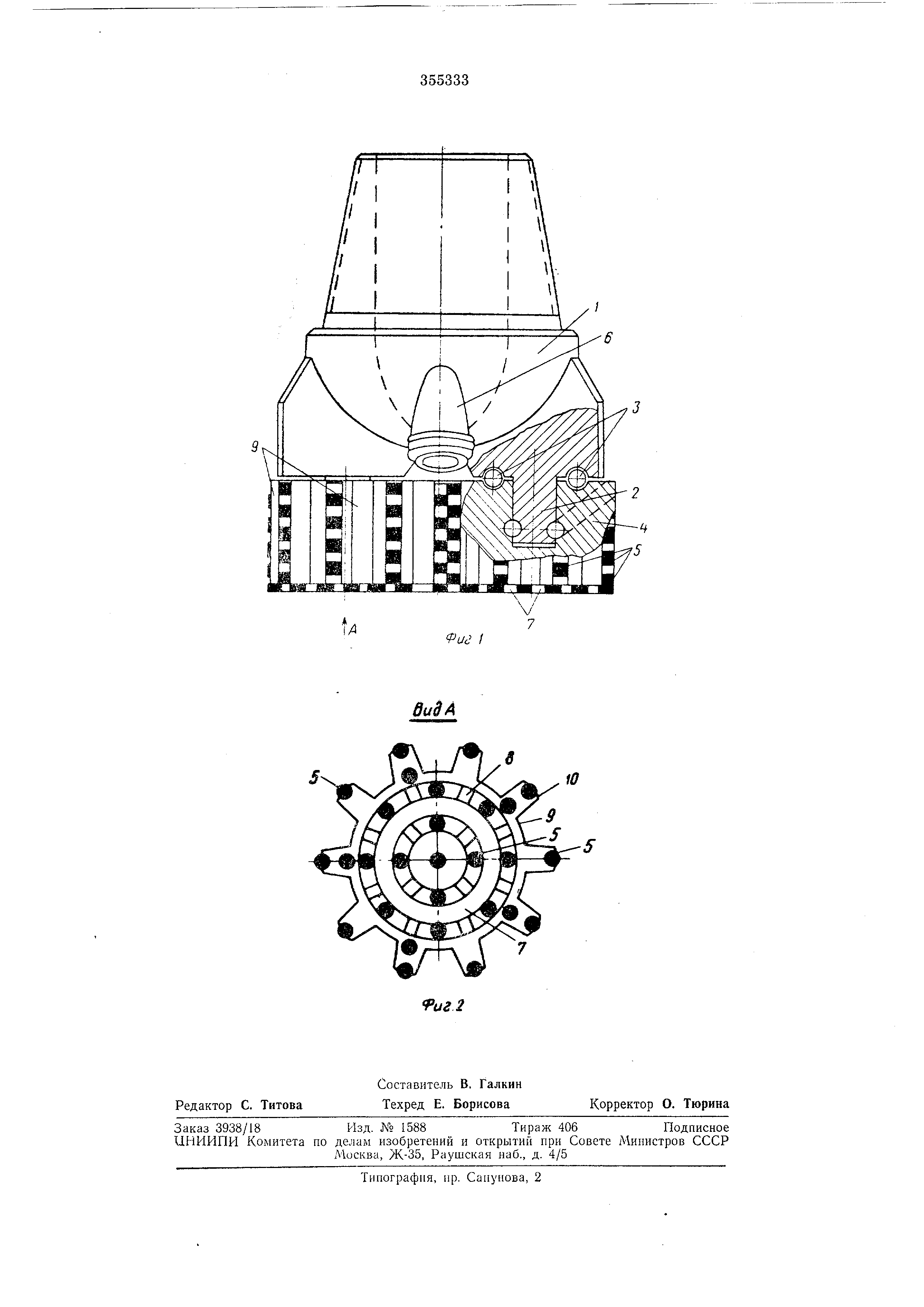

На фиг. 1 изображено предлагаемое долото; на фиг. 2 - вид по стрелке А на фиг. 1.

Корпус / выполнен с вертикальными цапфами 2, на которых с помощью подшипников качепия 3 установлены цилиндрические шарошки 4 с твердосплавными резцами 5. В корпусе / имеются промывочные каналы 6.

На торцовой поверхности шарошек 4 выполнены концентрические 7 и радиальные 8 кольцевые впадины, а на их боковых поверхностях-вертикальные пазы 9. Выступы W, образованные между впадинами 7 и 8, армированы износостойкими резцами 5. Благодаря этому значительно возрастает эффект резания торцовыми поверхностями шарошек.

Предмет изобретения

10

Долото для вращательного бурения, состоящее из корпуса, .вертикальных цапф, цилиндрических шарошек с вертикальными пазами

на боковых поверхностях, износостойких резцов и промывочных каналов, отличающееся тем, что, с целью повышения эффективности разрушения горных лород, на торцовой поверхности шарошек выполнены кольцевые

концентрические и радиальные впадины, выступы между которыми вооружены износо .стойкими резцами.

Риг /
