заявка
№ SU 34420
МПК H01K9/06

Электрическая лампа накаливания с несколькими нитями накала

Авторы:
И.М. Зитцман
Номер заявки
85950
Дата подачи заявки
31.03.1931
Опубликовано
31.01.1934
Страна
SU
Как управлять
интеллектуальной собственностью
Чертежи
1
Реферат

[17]

Формула изобретения

.

/3

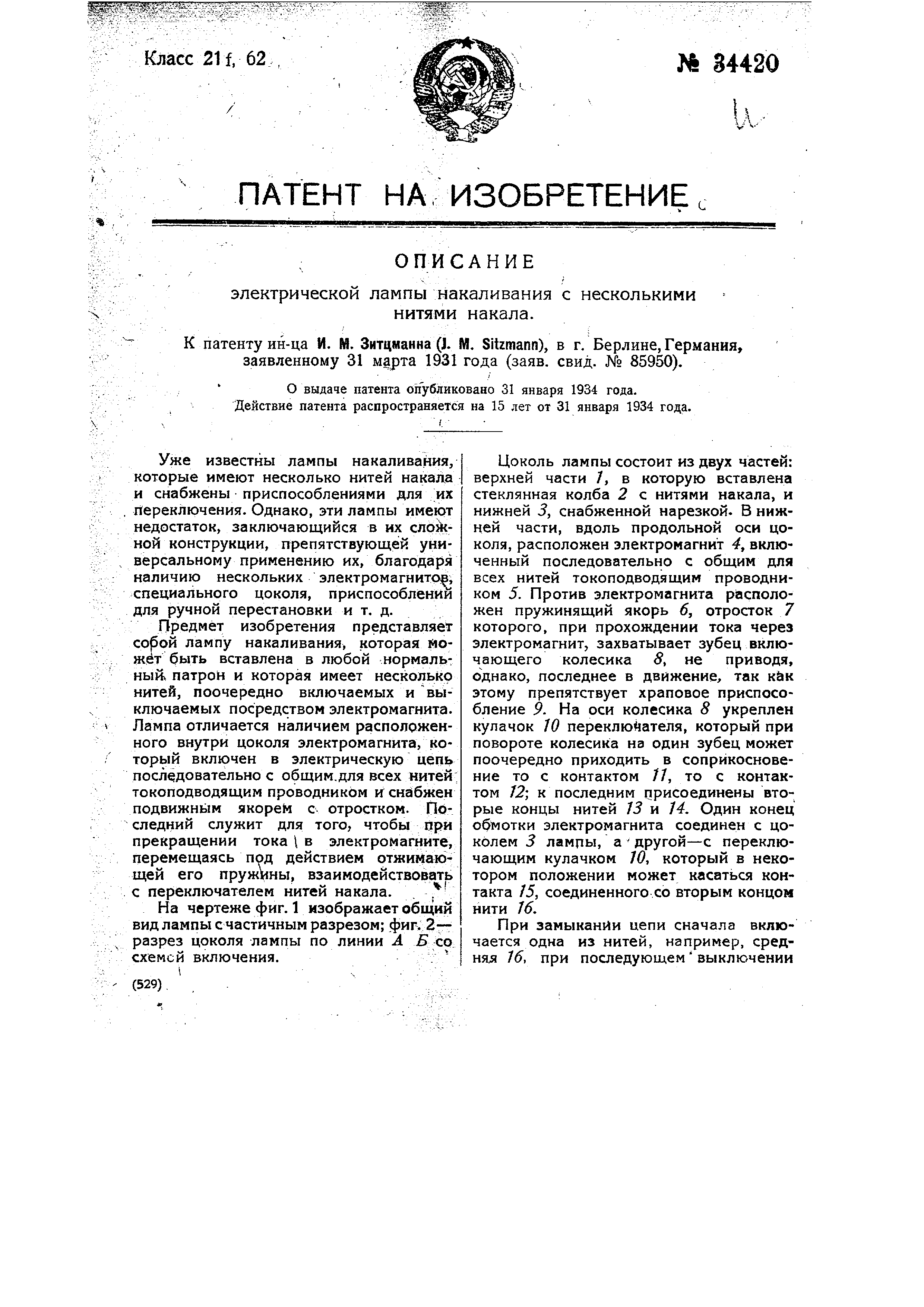

Описание

[1]

Уже известны лампы накаливания, которые имеют несколько нитей накала и снабжены приспособлениями для их Переключения. Однако, эти лампы имеют недостаток, заключающийся в их конструкции, препятствующей универсальному применению их, благодаря наличию нескольких электромагнитов, специального цоколя, приспособлении для ручной перестановки и т. д.

[2]

Предмет изобретения представляет собой лампу накаливания, которая «ожет быть вставлена в любой нормальный , патрон и которая имеет несколько нитей, поочередно включаемых и выключаемых посредством электромагнита. Лампа отличается наличием расположенного внутри цоколя электромагнита, которь Й включен в электрическую цепь последовательно с общим.для всех нитей токоподводящим проводником и снабжен подвижным якорем с отростком. Последний служит для того, чтобы при прекращении тока в электромагните, перемещаясь под действием отжимающей его пружины, взаимодействовать с переключателем нитей накала. .

[3]

На чертеже фиг. 1 изображает общий вид лампы с частичным разрезом; фиг. 2- разрез цоколя лампы по линии А Б со схемой включения.

[4]

(529) .

[5]

Цоколь лампы состоит из двух частей: верхней части /, в которую вставлена стеклянная колба 2 с нитями накала, и нижней 3, снабженной нарезкой. В нижней части, вдоль продольной оси цоколя , расположен электромагнит 4, включенный последовательно с общим для всех нитей токоподводящим проводником 5. Против электромагнита расположен пружинящий якорь 6, отросток 7 которого, при прохождении тока через электромагнит, захватывает зубец включающего колесика 8, не приводя, однако, последнее в движение, так к&к этому препятствует храповое приспособление 9. На оси колесика 8 укреплен кулачок JO переключателя, который при повороте колесика на один зубец может поочередно приходить в соприкосновение то с контактом /7, то с контактом 72; к последним присоединены вторые концы нитей 75 и J4. Один конец обмотки электромагнита соединен с цоколем 3 лампы, а. другой-с переключающим кулачком JO, который в некотором положении может касаться контакта 75, соединенного со вторым концом нити 76.

[6]

При замыкании цепи сначала включается одна из нитей, например, средняя 75, при последующем выключении

[7]

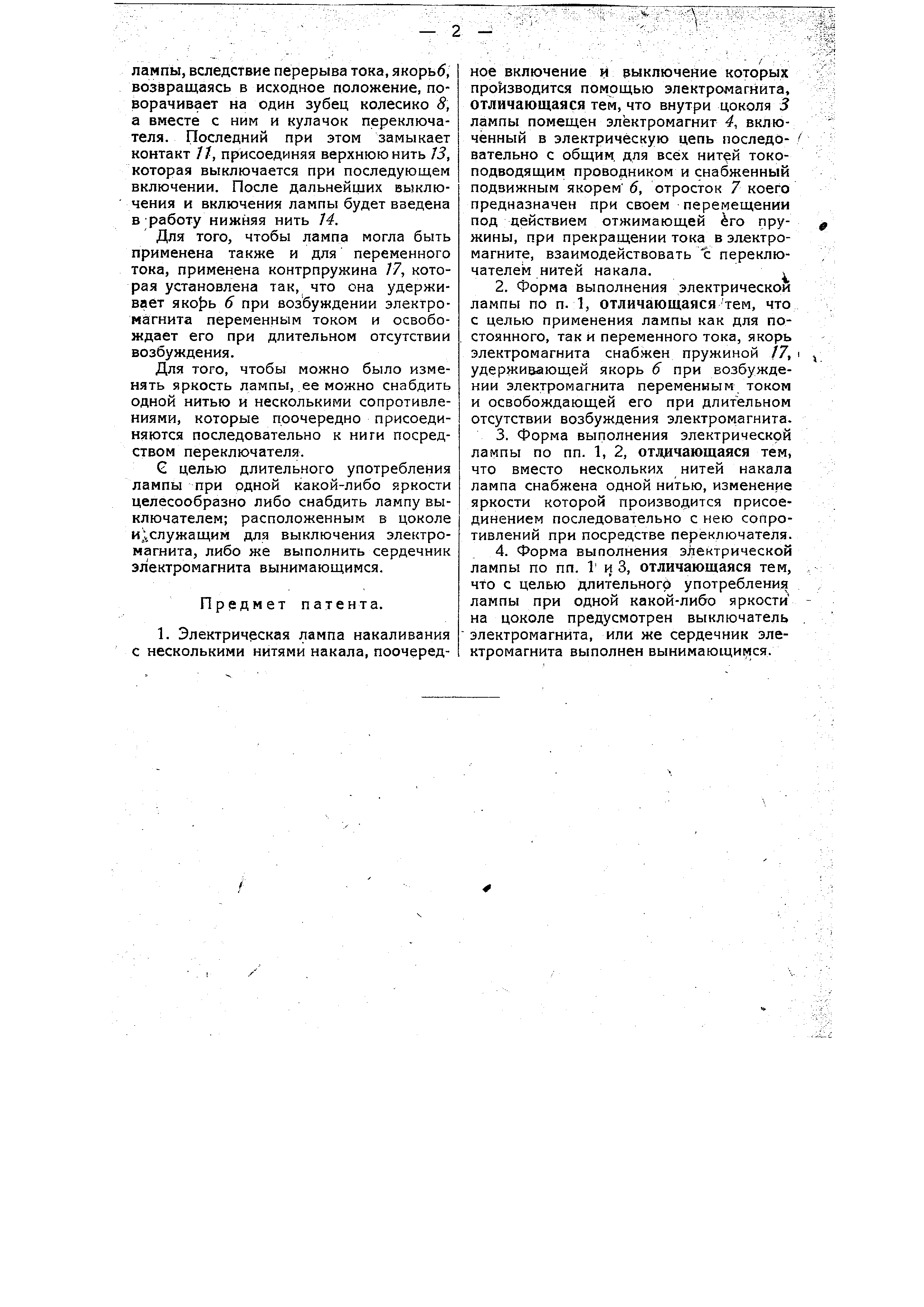

лампы, вследствие перерыва тока, якорьб, возвращаясь в исходное положение, поворачивает на один зубец колесико 8, а вместе с ним и кулачок переключателя . Последний при этом замыкает контакт 11, присоединяя верхнюю нить 13, которая выключается при последующем включении. После дальнейших выключения и включения лампы будет введена в работу нижняя нить 14.

[8]

Для того, чтобы лампа могла быть применена также и для переменного тока, применена контрпружина /7, которая установлена так, что она удерживает 6 при возбуждении электромагнита переменным током и освобождает его при длительном отсутствии возбуждения.

[9]

Для того, чтобы можно было изменять яркость лампы, ее можно снабдить одной нитью и несколькими сопротивлениями , которые поочередно присоединяются последовательно к ниги посредством переключателя.

[10]

G целью длительного употребления лампы при одной какой-либо яркости целесообразно либо снабдить лампу выключателем; расположенным в цоколе и служащим для выключения электромагнита , либо же выполнить сердечник электромагнита вынимающимся.

[11]

Предмет патента.

[12]

1. Электрическая лампа накаливания с несколькими нитями накала, поочередное включение и выключение которых

[13]

производится помощью электромагнита, отличающаяся тем, что внутри цоколя 3 лампы помещен электромагнит 4 включённый в электрическую цепь последовательно с общим, для всех токоподводящим проводником и снабженный подвижным якорем 6, отросток 7 коего предназначен при своем перемещении под действием отжимающей го пружины , при прекращении тока в электромагните , взаимодействовать с переключателем нитей накала.

[14]

2.Форма выполнения электрической лампы по п. 1, отличающаясятем, что с целью применения лампы как для постоянного , так и переменного тока, якорь электромагнита снабжен пружиной /7, удерживающей якорь 6 при возбуждении электромагнита переменным током и освобождающей его при длительном отсутствии возбуждения электромагнита.

[15]

3.Форма выполнения электрической лампы по пп. 1, 2, отдичающаяся тем, что вместо нескольких нитей накала лампа снабжена одной нитью, изменение яркости которой производится присоединением последовательно с нею сопротивлений при посредстве переключателя.

[16]

4.Форма выполнения электрической лампы по пп. 1 и 3, отличающаяся тем, чТо с целью длительного употребление лампы при одной какой-либо яркости на цоколе предусмотрен выключатель электромагнита, или же сердечник электромагнита выполнен вынимающимся.
