Земляная плотина

240

ЛТТ

Vr:

153

JJ

ffil

nw

m

ASb

Л го 30 4a - -да

Шиг.Ю.

ii±i

-U

L.

4--1-хащЗ:

I

in

Изобретение имеет целью облегчить и упростить, а следовательно, и удешевить сооружение земляной высоконапорной плотины, не прибегая к устройству временного отвода протекающей воды и без водоотливных работ.

Предлагаемая земляная плотина с низовой дренирующей частью отличается тем, что в промежутки между ряжами, установйенными в дренирующей части, вставлены решетчатые шандоры, сцелью пропуска расходов реки через дренирующую часть при возведении плотинъ. Сначала устанавливаются в реку ряжи с решетчатыми шандорами и за ними с верховой стороны последовательно засыпают в воду камень, гальку, песок и землю, пропуская воду через дренирующую часть, после чегЬ часть плоти-; мы, расположенную выше дренирующей части, возводят насухо, из расчета рпережения роста высоты плотинь по срарнению с уровнем воды верхнего бьефа, постепенно увеличивающимся за счет поглощения расходов реки образовавшимся водохранилищем. /

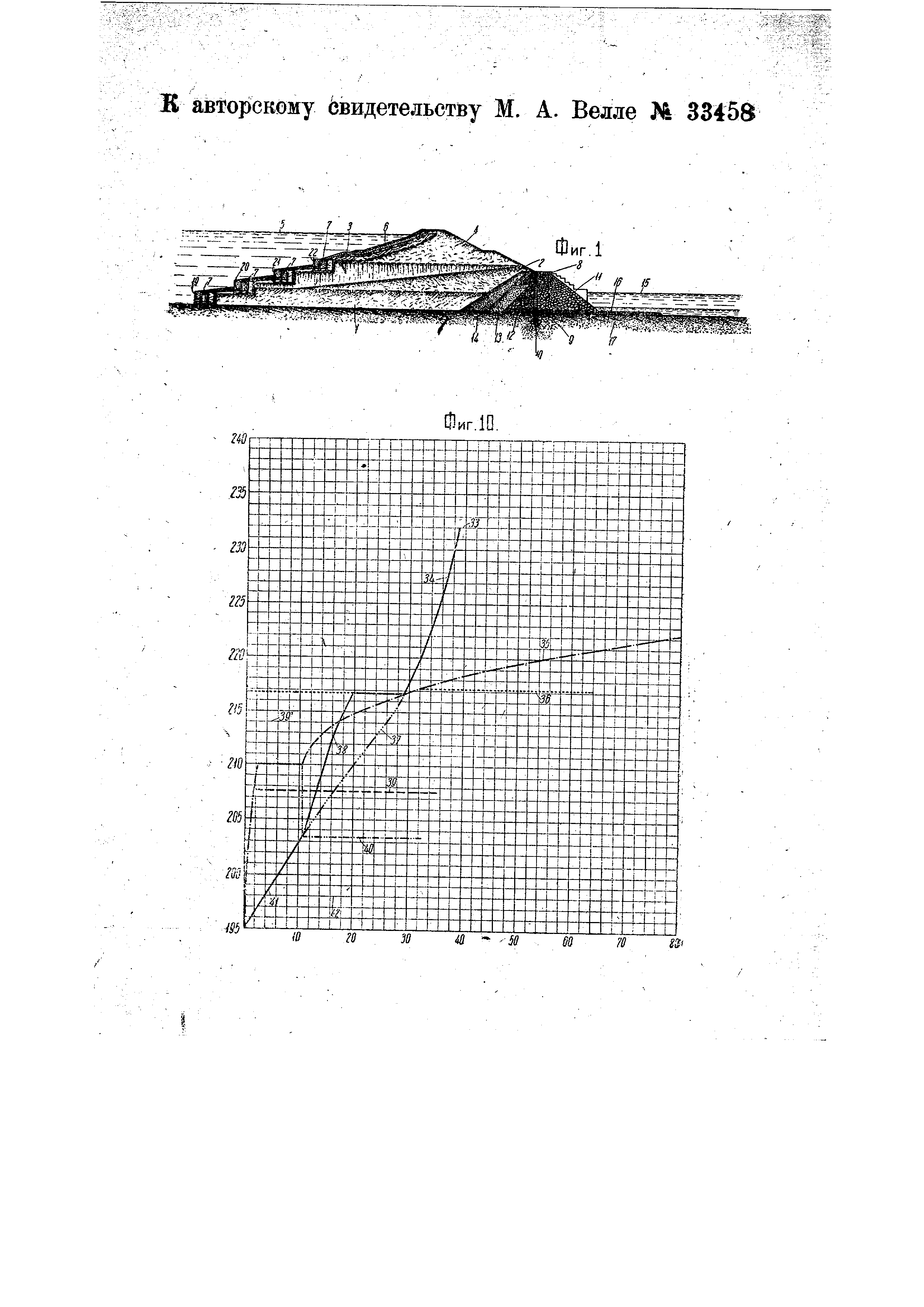

На схематическом .чертеже фиг. 1 изображает разрез плотины с показанием порядка производства работ; фиг. 2 план плотины перед началом намыва русловой части (пунктиром показаны ллотина, в плане, после окончания работ); фиг. 3-вид с верхнего бьефа

,:

(99)

перед началом намыва русловой части; фиг. 4-разрез плотины вслед за опусканием решетчатых Шандоров; фиг. 5-разрез плотины в момент, предшествующий опусканию сплошных шандоров; фиг. 6план дренирующей части плотины перед . началом намыва; фиг. 7-конструкция де-, ревянного досчатого решетчатогр щандора на гвоздях-фасад; фиг. 8--то же, план; фиг. 9-то же, разрез; фиг. 10- график производства работ по возведению плотины.

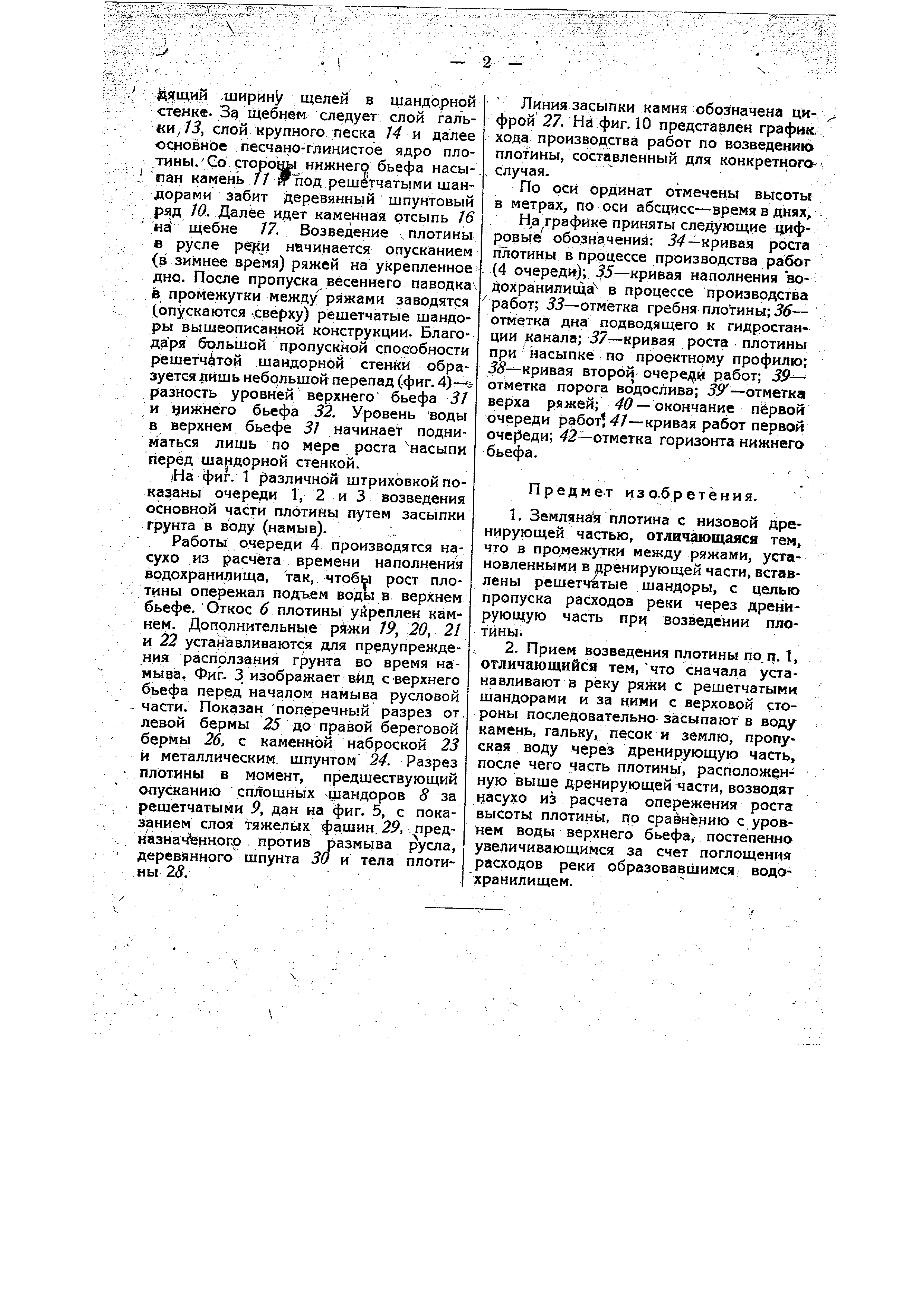

Дренирующая часть состоит из ряда фильтрующих ряжей, между которыми помещены стенки из решетчатых шандоров . Конструкция рещетчать1Х щ 1ндоров показана на фиг. 7-9. Горизонтальный нижний слой стенки срстоит из четырех плашмя положенных (с промежутками) . досок, скрепленных гвоздями, с положенными над ними поперечными. отрезками таких же досок. Доски эти расположены со значительными между ними промежутками и тоже прикреплены, гвоздями. Следующий над ними слой состоит опять из продольных досок и т. д. до требующейся высоты решетчатой щандорной стенки. Такая стенка 9 показана на фиг. 1 с добавлением к ней сверху во время работ еще стенки 8 из сплошных шандоров. Пе)ед решетчатой стенкой насыпан лк щебень 12, крупностью отдельных к мней превосхо ящий ширину щелей в шандорной «стенке. За щебнем следует слой галь«и//5 , слой крупного песка 14 далее основное песчано-глинистое ядро плотины .Со сторонь нижнего бьефа насы . пан камень 7/ под решетчатыми шандорами забит деревянный шпунтовый ряд 10. Далее идет каменная отсыпь 16 на щебне /7, Возведение , плотины в русле начинается опусканием {в зимнее время) ряжей на укрепленное дно. После пропуска весеннего паводка. в промежутки между ряжами заводятся (опускаются вверху) решетчатые шандоры вышеописанной конструкции. Благодаря большой пропускной способности решетчатой шандорной стенки образуется лишь небольшой перепад (фиг. 4)-rs разность уровней верхнего бьефа 31 и цижнего бьефа 32. Уровень воды в верхнем бьефе 31 начинает подниматься лишь по мере роста насыпи перед шандорной стенкой.

/На фиг. 1 различной штриховкой показаны очереди 1, 2 и 3 возведения основной части плотины путем засыпки грунта в воду (намыв).„

Работы очереди 4 производятся насухо из расчета времени наполнения водохранилища, так, чтобьт рост плотины опережал подъйм водь в верхнем бьефе. Откос б плотины уйреплен намнем . Дополнительные ря-тн 19, 20, 2i и 22 устанавливаются для предупреждения расползания грунта во время намыва , Фиг.. 3 изображает вид с верхнего бьефа перед началом намыва русловой - части. Показан поперечный разрез от левой бермы 25 но правой береговой бермы 26, с каменной наброской 23 и металлическим шпунтом 2-/. Разрез плотины в момент, предшествующий опусканию сплошных шандоров 8 за решетчатыми 9, дан на фиг. 5, с показрнием слоя тяжель1Х фашин. 29, . предназначЬннопр против размьша русла, деревянного шпунта 30 и тела плотины 2(.

Линия засыпки камня обозначена цифрой 27. Н фиг. 10 представлен график. хода производства работ по возведению плотины, составленный для конкретногослучая .

По оси ординат отмечены высоты в метрах, по оси абсцисс-времявднях,

На графике приняты следующие цифровые обозначения: 34-кривая роста плотины в процессе производства работ (4 очередн); 55-кривая наполнения водохранилища в процессе производства работ; 55-отметка гребня плотины; 55- отметка дна подводящего к гидростанции канала; 37-кривая роста плотины при насыпке по проектному профилю; 5 - кривая второй O4epe;jii i работ, 39- отметка порога водослива; 39 -отметка верха ряжей,; 40 - окончание первой очереди ра6от,41-кривая работ первой оче)3еди; 5-отметка горизонта нижнего бьефа.

Предмет из о.бретёния.

1.Земляная плотина с низовой дренирующей частью, отличающаяся тем, что в промежутки между ряжами, установленными в дренирующей части, вставлены решетчатые шандоры, с целью пропуска расходов реки через дренирующую часть при возведении плотины .

2.Прием возведения плотины по. гг. 1, отличающийся тем,что сначала устанавливают в реку ряжи с решетчатыми Шандорами и за ними с верховой стороны последовательно засыпают в вод/ камень, гальку, песок и землю, пропуская воду через дренирующую часть, после чего часть плотины, расположенную выше дренирующей части, возводят насухо из расчета опережения роста высоты плотинь, по сравнению с уровнем воды верхнего бьефа, постепенно увеличивающимся за счет поглощения расходов реки образовавЩимся водохранилищем .

Фиг.1
