[1]В предлагаемом комбайне для уборки зерновых хлебов, конопли, сорго, кенафа и т.п. в целях разделения транспортируемых лентами стеблей на отдельные снопы эти ленты снабжены захватами, расположенными в шахматном порядке.

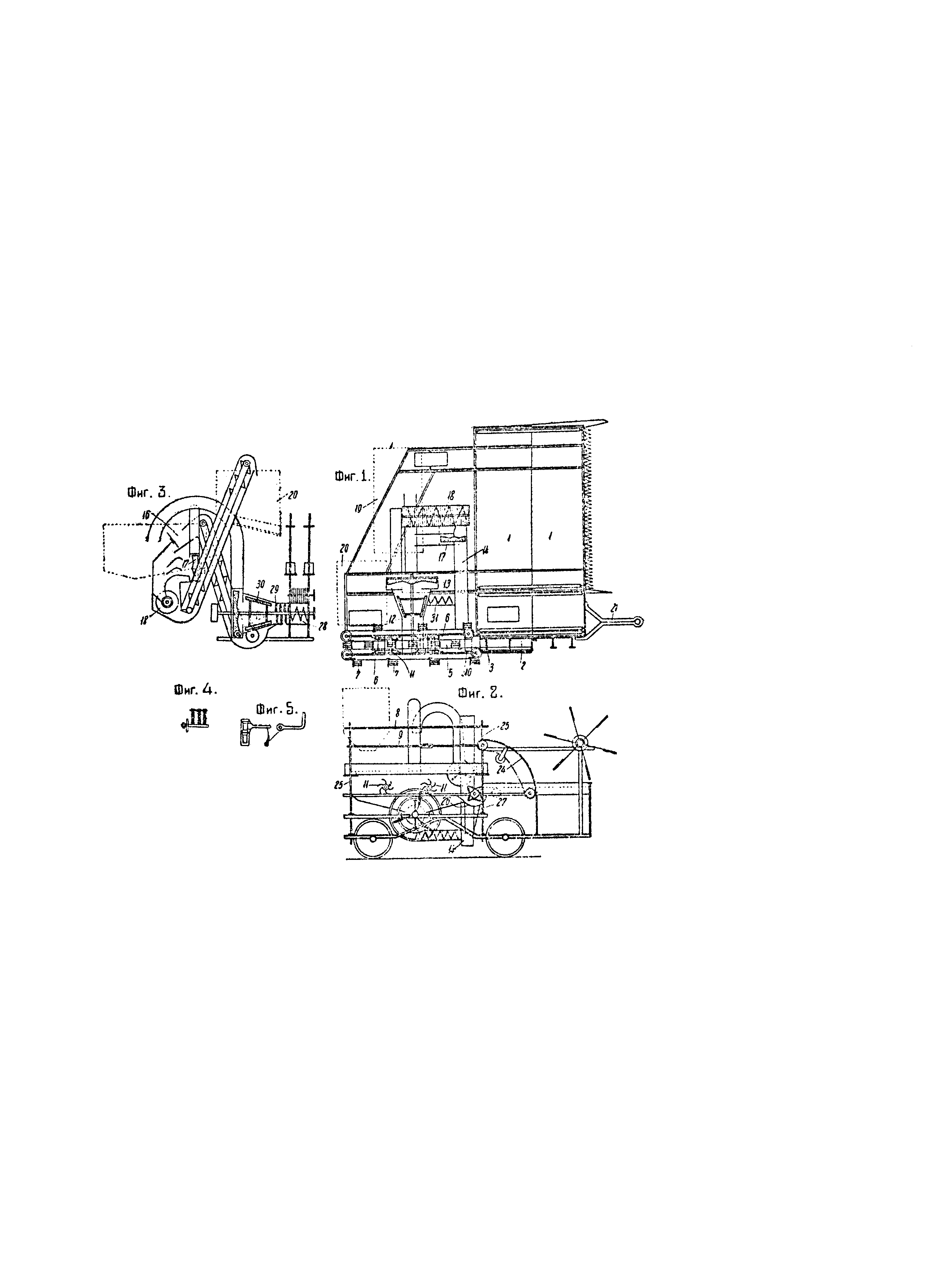

[2]На чертеже фиг. 1 изображает вид комбайна в плане; фиг. 2 - продольный разрез комбайна; фиг. 3 - поперечный разрез комбайна; фиг. 4 - вид сверху отдельного захвата транспортных лент; фиг. 5 - вид отдельных звеньев цепи 3 с пальцами 4.
[3]Предлагаемый комбайн предназначен для уборки различных растений, как низко - так и высокостебельных. С этой целью платформа хедера 1 комбайна выполнена раздвижной; точно также делается раздвижной и рама наклонных элеваторов, причем платформа и элеваторы при раздвигании снабжаются вместо добавочных полотен цепями с пальцами (на схеме не показанными). Срезанные стебли полотном и цепями платформы и элеваторов подаются в приемник 2 для стеблей, где стебли своими вершинами ложатся на барабан 10. Последний, встряхивая их своими лопастями, производит вымолачивание переспелых семян. Из приемника 2 стебли, по мере наполнения его, поднимаются из горизонтального положения в вертикальное так, что семенные головки, или метелки, или колосья растений располагаются внизу, а комли стеблей - вверху. Подъем растений в вертикальное положение производится цепью 3 с подвижными пальцами 4 (фиг. 1 и 5), которая движется по направляющей 29, представляющей часть окружности с некоторым постоянным радиусом. Стебли после перехода в вертикальное положение захватываются двумя прорезиненными лентами 6, которые снабжены захватами 7, служащими для разделения стеблей на отдельные снопы и способствующими удержанию снопа между лентами и веерному положению стеблей в снопе. Ленты 6 расположены на некоторой высоте над лотком 5 и движутся навстречу друг другу каждая по соответствующей продольной стенке лотка. Ленты перекинуты через ролики; укрепленные на вертикальных стойках 25 рамы машины. Ведущие ролики получают вращение от соответствующей передачи. Для поддержания стеблей через верхушки стоек перекинуты цепи 8 с короткими железными пальцами (на чертеже не показанными). Для натяжения лент 6 и цепей 8 имеется на стойках 25 отдельная тяга 9. Внутри лотка 5, кроме барабана 10, установлены на некотором расстоянии друг от друга еще два барабана 11, которые служат для очеса головок и метелок конопли, кенафа, кендыря, рами, сорго и для очеса колосьев длинностебельных хлебных растений (озимые хлеба). Очесывающие барабаны снабжены гребенками, стальные спицы коих имеют некоторый изгиб по форме, показанной на чертеже, и квадратное сечение. Очесывающие барабаны вращаются навстречу движению лент 6. На станках лотка 5 под лентами против очесывающих барабанов поставлены роликовые поддерживатели для лент с целью удержания снопа в момент его очеса барабанами 11.
[4]Продукт, обмолоченный барабаном 10, через решетку 26, установленную под барабаном, поступает по скатной трубе 27 в подъемник 14 для неочищенного зерна. Продукт же очеса барабанами 11 по дну лотка 5, поступает для обмолота в центробежно-вакуумный барабан 12, который состоит из цилиндрической и конической частей и из железного кожуха-эксгаустера с вентилятором 13. В цилиндрической части барабана 12 помещается шнек 28 и съемные ножи 29, а в конической - бильный барабан 30 (фиг. 3). Внутренняя поверхность конуса делается рифленой и имеет выходное отверстие для обмолоченного зерна; коническая часть барабана от эксгаустера отделена железным кольцом, имеющим заслонки (на чертеже не показанные), предназначенные для изменения размеров отверстия кольца из барабана в эксгаустер. Во время обмолота вентилятор отсасывает из барабана легкие примеси по отводной трубе в бункер 19. Обмолоченная масса зерна через выходное отверстие барабана шнеком 31 отводится в подъемник 14 для неочищенного зерна, которым зерно подается в ковш зерноочистки 16 (фиг. 3). С ковша зерно через отверстие, регулируемое заслонкой, поступает в закрытом пространстве в жолоб цилиндрической проволочной сортировки 18, причем при своем падении в жолоб зерно аспиратором 17 (фиг. 1 и 3) очищается от легких и соломистых примесей, которые по отводной трубе поступают в бункер 19. Зерно при пропуске через сортировку 18 очищается от тяжелых и мелких примесей и по зерновому элеватору поступает в зерновой бункер 20.
[5]Стебли растений в обмолот не поступают, что позволяет в данной молотилке обойтись без соломотряса и веялок. Стебли таких растений, как конопля, кенаф, кендырь, сорго и т.п. можно вязать в снопы на вертикальном вязальном аппарате, который может быть установлен в конце транспортных лент 6. При уборке длинносоломистого хлеба вместо вязального аппарата может быть установлен планчатый транспортер для подачи соломы в пресс, прицепляемый к комбайну.
[6]Уборка короткосоломистого хлеба комбайном производится следующим образом. Срезанный хлеб обычным порядком поступает в приемник 2, на дне которого устанавливается транспортирующая лента, подающая хлеб к барабану 10. Транспортные ленты 6 и очесывающие, барабаны 11 из работы выключаются. Ворох из-под барабана 10 поступает в лоток 5 и по дну его в центробежно-вакуумный барабан 12. Для разбивки соломы и колоса на мелкие куски ножи 29 режущим краем переставляются к кольцевой рифленой деке. Соломистая масса удаляется из барабана эксгаустером, а зерно идет на очистку.
[7]Все механизмы комбайна работают от трактора через карданную передачу. К трактору комбайн прицепляется через прицеп 21 жесткого дышлового типа.
