Гидроударник

-tv

15

-J

45

Изобретение относится к устройствам для бурения скважин, а именно к машинам ударного действия.

Известен гидроудариик, включающий корпус , поршень-боек, наковальню и поршеньклапан .

Предложенный гидроударник отличается от известного тем, что он снабжен дополнительным корпусом, в котором размешен норшеньклапан , причем корпуса соединены между собой с возможностью осевого перемещения. Это позволяет повысить к.п.д. гидроударника.

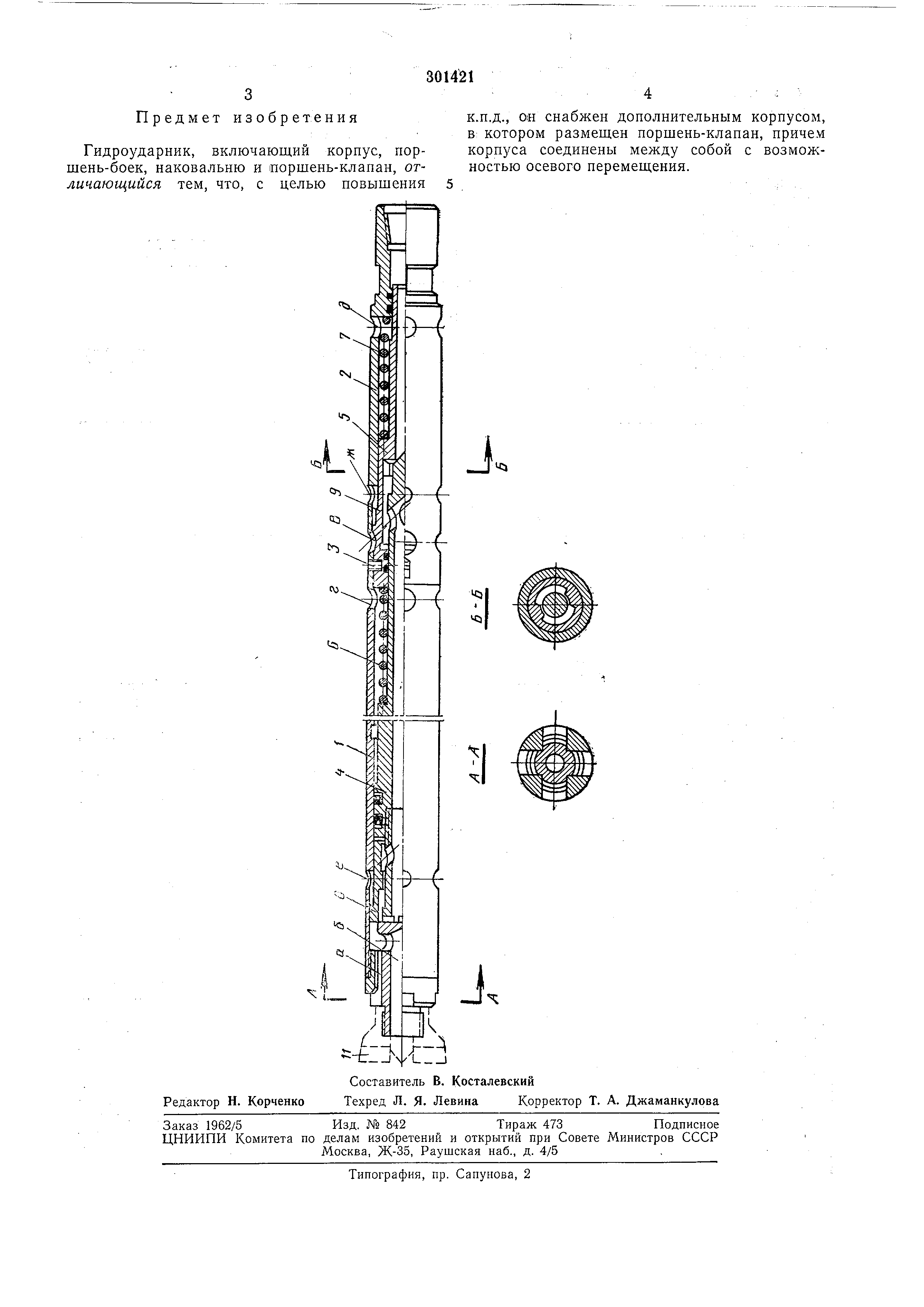

На чертеже показан описываемый гидроударник .

Он состоит из корпуса / и дополнительного корпуса 2, соединенных друг с другом при помощи шлицевого соединения 3, поршня-бойка 4, поршня-клапана 5, пружин 5 и 7, нижнего клапана 5 и верхнего клапана 9.

Врашение и подача гидроударной машины на забой осуществляются станком, связанным с колонной штанг, по которой поступает под напором вода.

В положении, показанном на чертеже, выхлопные каналы а, б и б закрыты соответственно клапанами S и 9. При подаче рабочего агента под давлением поршень-клапан 5 и порщень-боек 4 приходят в движение, сжимая пружины б и 7, расположенные на участке их некомпенсироваиных давлением промежутков,

сообщающихся через отверстия г и 5 с затрубным пространством. При этом поршень-клапан движется с некоторым опережением.

Не доходя до своего крайнего положения, порщень-боек задевает своими выступами за кольцевые выступы клапанов 5 и 9, отрывает их от исходного положения, открывая выхлопные каналы а, б и б. Далее клапана S и 9 движутся самостоятельно вследствие наличия еекомпенсированных давлением площадей, сообщающихся соответственно через отверстия е и ж с затрубным пространством.

При смыкании порщня-бойка с поршнемклапаном возникает гидравлический удар, сопровождающийся резким повышением давления , под действием которого, а таклсе под действием разжимающихся 5 и 7 поршень-клапан вместе с поршнем-бойком (в сомкнутом виде) устремляются вперед и, захватив соответствешю клапана 9 и S, двигают их в том же направлении до тех пор, пока клапан 9 достигнет крайнего положения и перекроет выхлопные клапаны в. При остановке клапана 9 останавливается поршень-клапан 5.

После остановки поршня-клапана поршеньбоек отрывается от него, наносит удар по наковальне 10, скрепленной с долотом 11, и при помощи клапана 8 закрывает выхлопные каналы а и б. Происходит второй гидравличеПредмет изобретения

Гидроударник, включающий корпус, поршень-боек , наковальню и поршень-клапан, отличающийся тем, что, с целью повышения 5

К.П.Д., ои снабжен дополнительным корпусом, в котором размещен поршень-клапан, причем корпуса соединены между собой с возможностью осевого перемещения.
